Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.
Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница
Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор ) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.
Блок предохранителей ВАЗ 2109 где он расположен

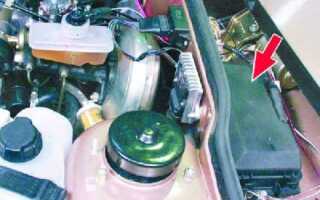

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.
Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница
Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.
Отличия между старыми и обновленными версиями следующие:
- Элементы монтажного блока по-разному маркируются.
- Отличается номинал у предохранителей.
- У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.
Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
| Защищаемая цепь | Сила тока | Номер предохранителя |
| Резервный | 10А | F1 |
| Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников | 10А | F2 |
| Плафон подсветки салона, задние фары стоп-огней | 10А | F3 |
| Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна | 20А | F4 |
| Клаксон | 20А | F5 |
| Резервный | 30А | F6 |
| Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки | 30А | F7 |
| Резервный | 7.5А | F8 |
| Резервный | 7.5А | F9 |
| Габаритная левая фара | 7.5А | F10 |
| Габаритная правая фара | 7.5А | F11 |
| Фара ближнего света правая | 7.5А | F12 |
| Фара ближнего света левая | 7.5А | F13 |
| Фара дальнего света левая, контрольная лампочка активации дальнего света | 7.5А | F14 |
| Фара дальнего света правая | 7.5А | F15 |
| Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников | 15А | F16 |
Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
| Функции | Номер реле |
| Компоненты очистки передней оптики | 1 |
| Мотор омывателя заднего окна | 2 |
| Лампы световой сигнализации и поворотных сигналов | 3 |
| Моторчик стеклоочистителей ветрового окна | 4 |
| Определяет работоспособность лампы | 5 |
| Система подогрева заднего окна | 6 |
| Дальние фары | 8 |
| Ближние фары | 9 |
| Вентилятор охлаждения мотора | 11 |
| Клаксон | 12 |
Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
| Защищаемая цепь | Номинальный ток | Номер предохранителя |
| Резервный | 8А | 1 |
| Резервный | 8А | 2 |
| Резервный | 8А | 3 |
| Электроцепь электромотора и переключателя печки, реле вентилятора радиатора | 16А | 4 |
| Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки | 3А | 5 |
| Плафон подсветки салона и выключатель стоп-сигнала | 8А | 6 |
| Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров | 8А | 7 |
| Электромотор вентилятора радиатора, клаксон | 16А | 8 |
| Лампочка левых габаритов, лампочка задних левых габаритов | 8А | 9 |
| Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок | 8А | 10 |
| Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки | 8А | 11 |
| Розетка для переноски лампы, прикуриватель | 16А | 12 |
| Дальний свет (правая фара) | 8А | 13 |
| Дальний свет (левая фара), контрольная лампочка дальней оптики | 8А | 14 |
| Ближний свет (правая фара) | 8А | 15 |
| Ближний свет (левая фара) | 8А | 16 |
Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
| Функции | Номер реле |
| Мотор омывателя заднего окна | К1 |
| Световая сигнализация, лампочки поворотников | К2 |
| Стеклоочиститель ветрового окна | К3 |
| Габариты и лампы стоп-сигналов | К4 |
| Фонари дальнего света | К5 |
| Омыватель оптики | К6 |
| Двигатель электростелоподъемников | К7 |
| Клаксон | К8 |
| Вентилятор системы охлаждения | К9 |
| Обогрев заднего окна | К11 |
| Фонари ближнего света | К12 |
Где находится схема предохранителей

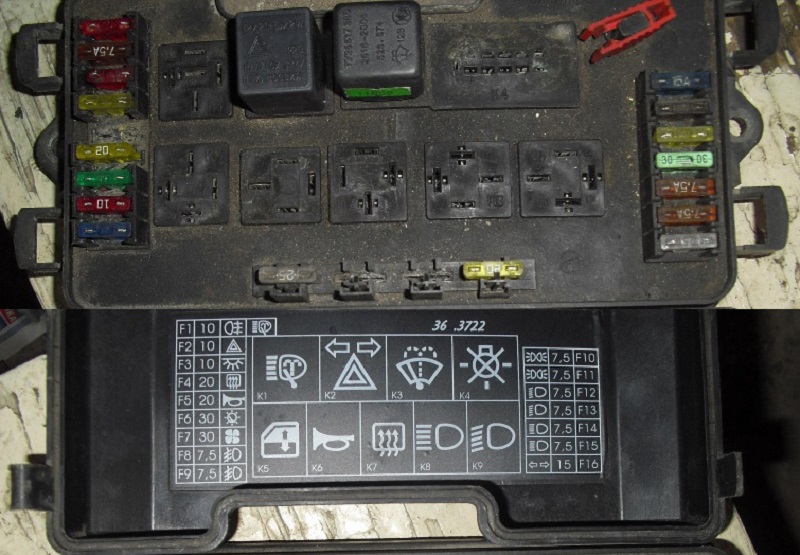

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.
Как понять, что предохранитель перегорел

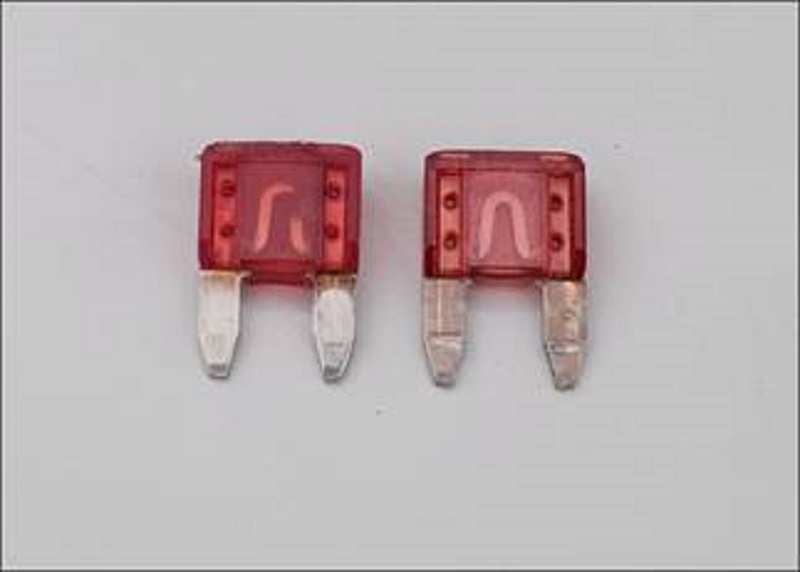

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.
Техника безопасности при работе под напряжением
Обязательно отключите минусовую клемму от АКБ.
Демонтаж и замена предохранителей своими руками (подробно)
Порядок работ:
- Отыщите монтажный блок. Сверху он закрыт пластмассовой крышкой. Снимите ее, просто отогнув по бокам фиксаторы.
- Посмотрите на электросхему, что находится на крышке, Здесь обозначены места расположения предохранителей и реле. Найдите нужный вам элемент.

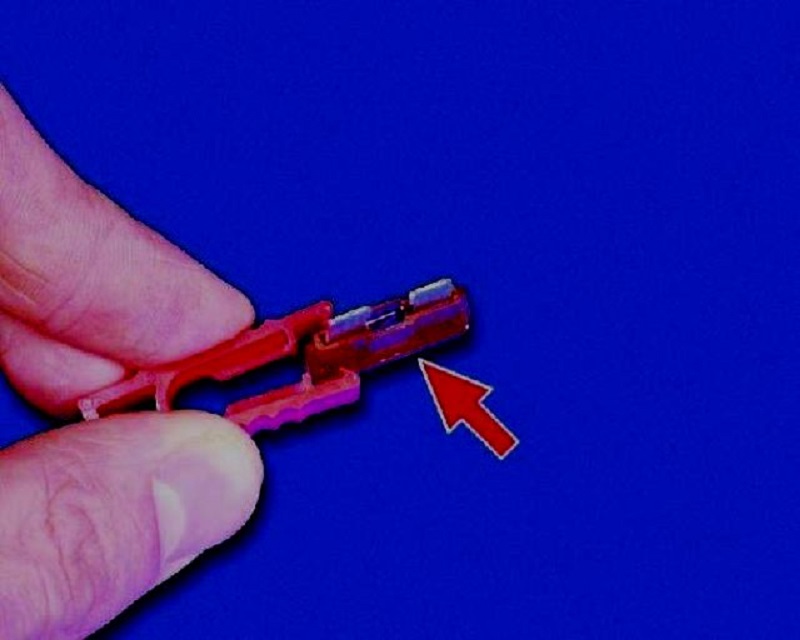

- Удалите предохранитель при помощи щипцов, которые предусмотрены в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле удаляйте небольшими покачиваниями вниз-вверх.
- Замените перегоревший элемент и закройте крышку.
