Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы

Ремень газораспределительного механизма или сокращенно ремень ГРМ, является связующим элементом, между распределительным и коленчатым валом. Как правила в прилагающейся к автомобилю инструкции, замена ремня ГРМ строго регламентирована. Помимо замены, ремень ГРМ необходимо периодически проверять, весь срок его эксплуатации, не только на внешние повреждения, но и на натяжение. Ослабленный или сильно натянутый ремень ГРМ способен доставить массу неприятностей автовладельцу.

Как проверить натяжение ремня ГРМ

Натяжение ремня газораспределительного механизма необходимо проверять при замене непосредственно самого ремня, после работ связанных со снятием ремня и периодически, весь срок его эксплуатации.

Проверка натяжения ремня газораспределительного механизма элементарна, не займет много времени и под силу практически каждому автовладельцу. Проверка натяжения ремня ГРМ выполняется при помощи рук, чтобы проверить натяжения необходимо на самом длинном участке повернуть ремень ГРМ двумя пальцами. Если ремень ГРМ с трудом поворачивается примерно на 70-90 градусов, значит, он натянут нормально.

Когда ремень слишком легко поворачивается или наоборот это невозможно сделать. Это говорит, о неправильной регулировки ремня газораспределительного механизма. Первый случай означает, что ремень ослаблен, а второй что он сильно натянут. В любом из этих случаев требуется незамедлительная регулировка ремня ГРМ, иначе это грозит серьезными последствия для автомобиля и значительными финансовыми затратами для автовладельца.

Важно! Правильно натянутый ремень ГРМ, колеблется в приделах 1 сантиметра, от собственной оси.

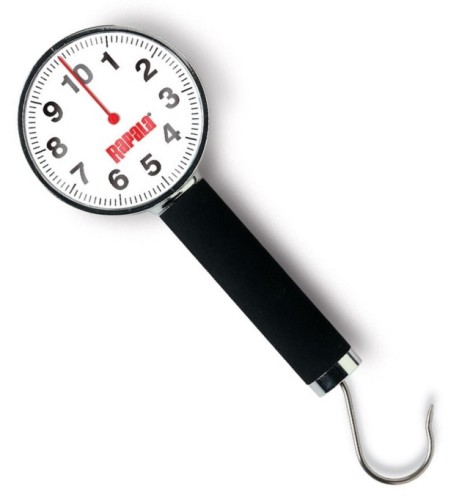

Существует еще один способ проверки натяжения ремня ГРМ. Чтобы воспользоваться данным способом понадобятся ручные пружинные весы и штангенциркуль. Обзаведясь всем необходимым ручные весы необходимо зацепить крючком в середине между шкивами распределительного вала и тянуть весы до отметки в 10 килограмм. Достигнув необходимой отметки нужно замереть отклонения от стандартного положения ремня штангенциркулем, оно должно составлять 5,5+- 0,2 миллиметров.

уывксеапмнирор67енрнгапмкнеачсмпиротл

нормы натяжения ремня ГРМ

  • Нормальным натяжения ремня газораспределительного механизма, принято считать максимальную точку поворота ремня на 90 градусов при усилии в 2 килограмма или 19,6 ньютона.
  • Отклонение при воздействии 10 килограмм в 5,5 миллиметра.

Инструменты помощники для натяжения ремня ГРМ

Для регулировки натяжения ремня ГРМ нам понадобятся:

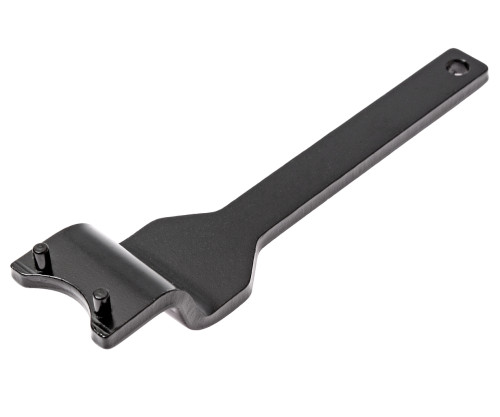

  • Специальный ключ для регулировки ремня ГРМ. Если он отсутствует можно воспользоваться двумя гвоздями и отверткой или изготовить подобный ключ из стальной вилки;

орпауцфец5епавпвапваыпывапвыа

  • Стандартный набор ключей.

Интересно! В случае отсутствия специального ключа для регулировки ремня ГРМ, его можно изготовить собственными руками из обычной стальной вилки. Для этого необходимо отломить два центральных зубца, немного укоротить боковые и загнуть их.

Натяжение ремня ГРМ своими руками, ход работы поэтапно

Обзаведясь всем необходимым можно приступать непосредственно к натяжению ремня газораспределительного механизма:

  1. Открываем капот автомобиля;
  2. Снимаем защитный щиток с ремня ГРМ;
  3. Ослабляем гайку, которая крепит натяжной ролик;
  4. При помощи специального ключа производим регулировку непосредственно самого натяжного ролика. По часовой стрелки ослабляет ремень ГРМ, а против часовой стрелки соответственно натягивает;
  5. После регулировки, зафиксировав ролик в необходимом положении, нужно затянуть гайку крепления непосредственно натяжного ролика;
  6. Проверяем натяжения ремня ГРМ;
  7. Если ремень отрегулирован правильно, устанавливаем на свое место защитный щиток.

щзшл=ш90фплхыъдвхэафываав

Замена ремня ГРМ, ход работы поэтапно

Для замены ремня газораспределительного механизма нам понадобятся:

  • Стандартный набор ключей;
  • Специальный ключ для регулировки ремня ГРМ;
  • Инструмент для проверки натяжения ремня ГРМ;
  • Непосредственно новый ремень ГРМ.

Замену ремня ГРМ собственными руками можно выполнять только людям, обладающим достаточным опытом и знаниями. Неправильная установка ремня ГРМ непременно приведет к дополнительным финансовым затратам.

Подготовив все необходимое можно приступать непосредственно к замене ремня газораспределительного механизма:

  1. Открываем капот;
  2. Снимаем защитный щиток ремня ГРМ;
  3. За болт крепления шкива, при помощи ключа поворачиваем ремень ГРМ так чтобы, поршень первого цилиндра встал в верхней мертвой точке в такте сжатия. Для этого необходимо выставить метки на зубчатом шкиве распределительного вала и крышки ГРМ напротив друг другу.
  4. Установив поршень первого цилиндра в необходимое положение. При помощи отвертки фиксируем коленчатый вал в необходимом положении.  Для этого ее нужно вставить между зубьями маховика в картере сцепления;
  5. Теперь снимаем шкив привода генератора. Для этого откручиваем болт, который крепит его;
  6. Ослабляем крепление натяжного ролика и проворачиваем его для максимального ослабления ремня ГРМ;
  7. Снимаем старый ремень ГРМ;
  8. Ставим свежий ремень ГРМ на шкив коленчатого вала, а после этого на шкив насоса;
  9. Заводим свежий ремень ГРМ непосредственно за натяжной ролик;
  10. Надеваем свежий ремень ГРМ на шкив распределительного вала;
  11. Теперь производим регулировку натяжения ремня ГРМ, как это описывалось выше;
  12. Ставим на свое место защитный щиток ремня ГРМ.

к6увапегнрпингп76енпиенапр8гнш9гро987н6про

Профессиональные советы

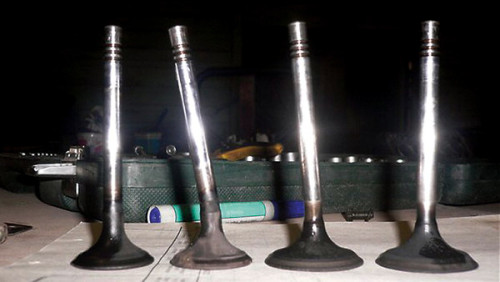

  • Опытные специалисты рекомендуют производить проверку натяжения ремня газораспределительного механизма каждые 13-15 тыс. километров. Обрыв ремня ГРМ способен загнуть клапана, по статистике это происходит в 87% случаях.

апывр5епывапрвапорвфапфа

  • Ни в коем случае не стоит эксплуатировать транспортное средство с изношенным или неправильно натянутым ремнем газораспределительного механизма. Произвести замену ремня ГРМ или отрегулировать его стоит в разы дешевле, чем последствия от его обрыва.
  • Слишком сильная натяжка ремня ГРМ в несколько раз усиливает износ непосредственно самого ремня, а также роликов и подшипников. Ослабленный ремень ГРМ способен перескочить, при этом он загибает клапана и рвет также непосредственно сам ремень, что ведет значительным финансовым затратам.
  • В случае, когда ремень газораспределительного механизма перетянут, при езде отчетливо слышен визг.
  • Не следует допускать попадания, каких либо смазочных материалов на ремень ГРМ — это значительно сокращает срок его службы.
  • При замене ремня ГРМ необходимо также произвести тщательный осмотр всех роликов. По заверениям специалистов, замену всех роликов следует обязательно производить по каждым четным заменам ремня ГРМ, то есть каждую вторую замену ремня газораспределительного механизма меняем и ролики.
