Почему гудит редуктор заднего моста и что с этим делать

Ведущие мосты автомобилей несколько поколений назад были образцами надёжности и долговечности. Разумеется, с некоторыми поправками на класс самой машины, но в целом эти узлы легко переживали несколько ремонтов двигателей и прочих агрегатов.

К сожалению, ситуация меняется не в лучшую сторону, предпосылки явления хорошо известны специалистам.

Принцип работы редуктора заднего моста автомобиля

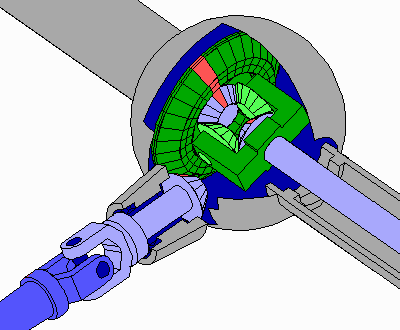

В заднем мосту происходит разворот направления передачи крутящего момента от продольной оси автомобиля к поперечной. Приводятся во вращение полуоси привода и связанные с ними ведущие колёса.

Для этого используется угловая передача парой конических шестерен. Одновременно происходит понижение частоты вращения на величину передаточного числа этой главной пары, то есть узел можно назвать редуктором заднего моста.

Значительный крутящий момент и относительно высокая скорость вращения заставили принимать меры к снижению шумности работы редуктора. Минимальный уровень достигается при помощи так называемого гипоидного зацепления.

Такая передача имеет общие черты как с конической, так и с винтовой, работает очень плавно и практически бесшумно. Одновременно позволяя сместить ось входного вала ниже оси заднего моста, что позитивно для общей компоновки автомобиля.

Постепенно выработалась типовая структура редуктора, с небольшими конструктивными отклонениями реализованная практически на всех автомобилях с задним или полным приводом.

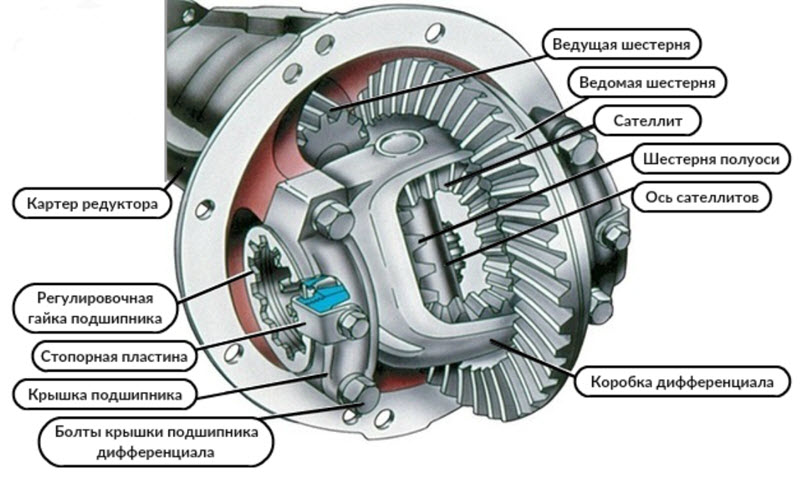

В ней присутствуют:

  • корпус редуктора, иногда объединённый с массивным картером неразрезного моста;
  • фланец, соединённый с карданным валом;

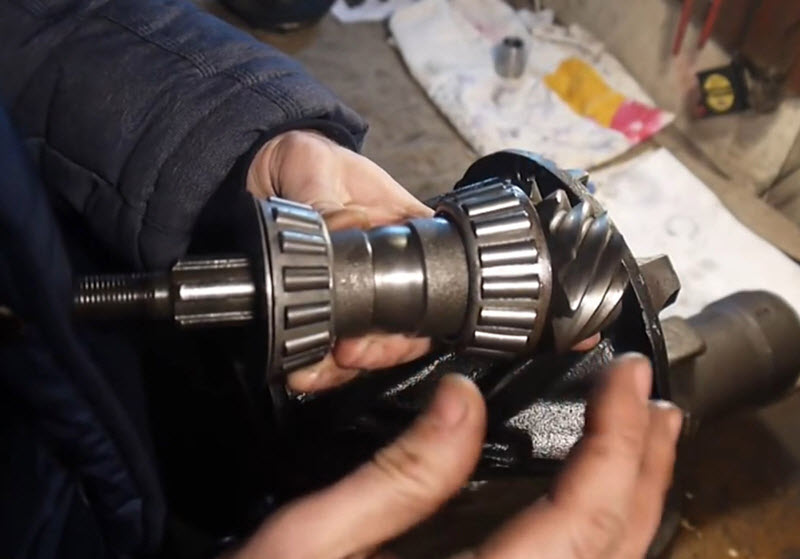

  • хвостовик главной пары, представляющий собой вал с подшипниками и выполненную на нём ведущую коническую шестерню гипоидной передачи;
  • корпус дифференциала, содержащий полуосевые шестерни и набор сателлитов;
  • пара конических подшипников ведущего вала, работающих с преднатягом для исключения даже малейшего люфта;
  • аналогичная подшипниковая пара, в которой вращается корпус дифференциала;
  • ведомая шестерня большого диаметра, прикреплённая болтами к коробке дифференциала;
  • сальниковые уплотнения и система смазки разбрызгиванием с запасом жидкого гипоидного масла в картере.

Полуоси моста прямо или через фланцы имеют шлицевое зацепление с полуосевыми шестернями дифференциала, приводимыми во вращение сателлитами. Сами сателлиты получают крутящий момент через палец – это их ось вращения, закреплённая на коробке дифференциала.

Натяг подшипников имеет строго определённую величину, устанавливаемую при регулировке и конструктивно поддерживаемую в процессе работы. Всё рассчитано на непрерывную подачу смазывающего масла за счёт вращения шестерен.

Уменьшение натяга снижает срок службы, поскольку исключить износ, а с этим и изменение геометрии подшипников, невозможно. Увеличенный натяг перегрузит подшипники, вызовет локальные перегревы и быстрое разрушение. Регулировочные гайки надёжно стопорятся, малейшее их отворачивание недопустимо.

Причины появления гула в редукторе

Источников повышенного шума может быть два – это изношенные подшипники и изменение относительного пространственного положения ведущей и ведомой шестерен. Последнее может возникнуть при неправильной регулировке или её изменении при отпускании гаек или износе деталей.

Особенностью работы гипоидной передачи является необходимость очень точного относительного положения ведомой и ведущей шестерен, то есть вала хвостовика и корпуса дифференциала.

Небольшое отклонение от идеала неминуемо приводит к шуму в виде гула и воя. Симптомы могут проявляться под тягой, при сбросе газа или постоянно во время движения.

Даже когда положение пары сильно не изменилось, гудеть могут подшипники. Но на это почти всегда будет наложен шум нарушенного зацепления, как говорят, уходит пятно контакта зубьев.

Наличие износа, питтинга или коррозии на обоймах и элементах качения подшипников обязательно скажется на общей геометрии редуктора, пара начнёт работать некорректно и шумно.

Как определить, что шум издает редуктор

Диагностика редуктора обычно затруднена. Встречаются характерные признаки, по которым можно забраковать именно модуль главной пары и подшипников, но и они могут быть сильно замаскированы внешней обстановкой.

Классическими признаками можно считать:

  • вой под тягой, пропадающий при сбросе газа;
  • то же, но во время движения задним ходом;
  • постоянный равномерный звук, обычно это говорит об относительно нормально работающей паре, но начавшемся критическом износе подшипников;
  • наличие металлической пыли и стружки в редукторном масле;
  • аномально высокая температура моста в зоне редуктора;
  • отсутствие зависимости звука от поворотов.

Всё это будет предпосылками к демонтажу и диагностике моста, но с абсолютной точностью сделать вывод невозможно. Детали ходовой части расположены под кузовом, звуки могут изменять интенсивность и локацию самым причудливым образом. Опытные специалисты всегда внимательно проверят ступицы, карданную передачу, прочие агрегаты трансмиссии.

Что делать

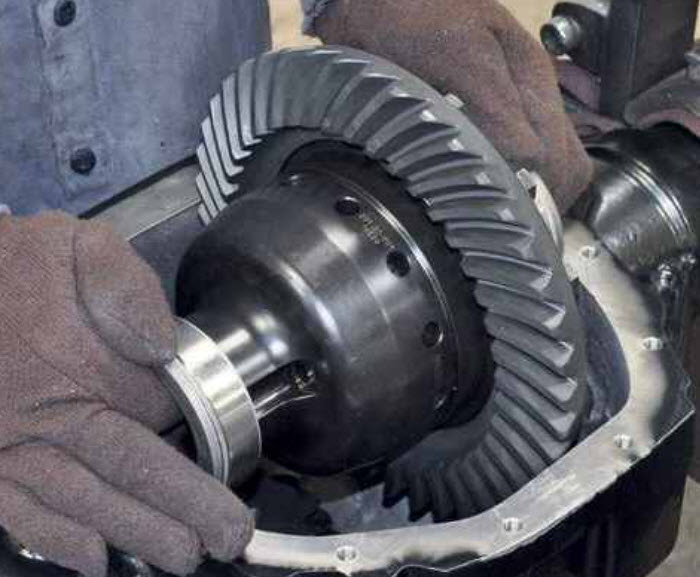

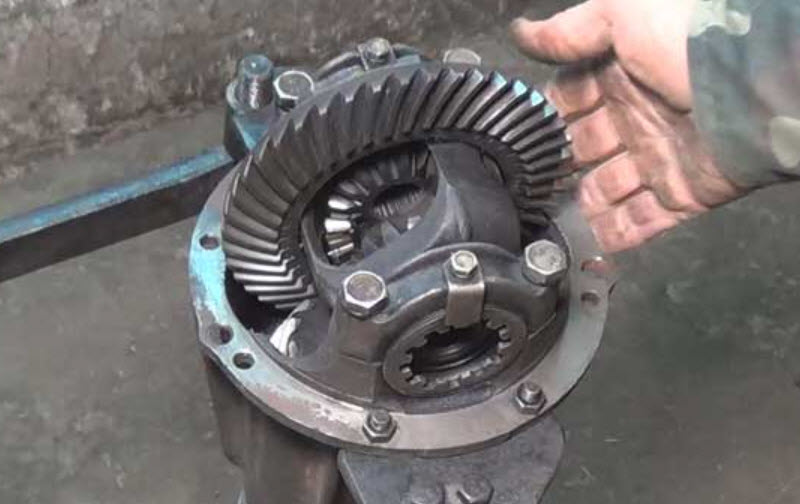

Окончательный диагноз ставится после разборки редуктора на рабочем столе мастера.

Износ главной передачи

Если на шестернях видны следы неравномерного износа, поломок и выкрашивания зубьев, а главное – невозможно правильно выставить положение пятна контакта и диапазона боковых зазоров в зацеплении всем набором регулировок, то бракуется главная пара. Эти две шестерни подбираются на заводе и раздельно не заменяются и не поставляются.

В нормальных условиях пара изнашивается медленно, но обходится дорого. Возможно применение деталей сторонних производителей, но только с известной репутацией. При изготовлении хвостовика и ведомой шестерни используются только качественные материалы и сложные технологии.

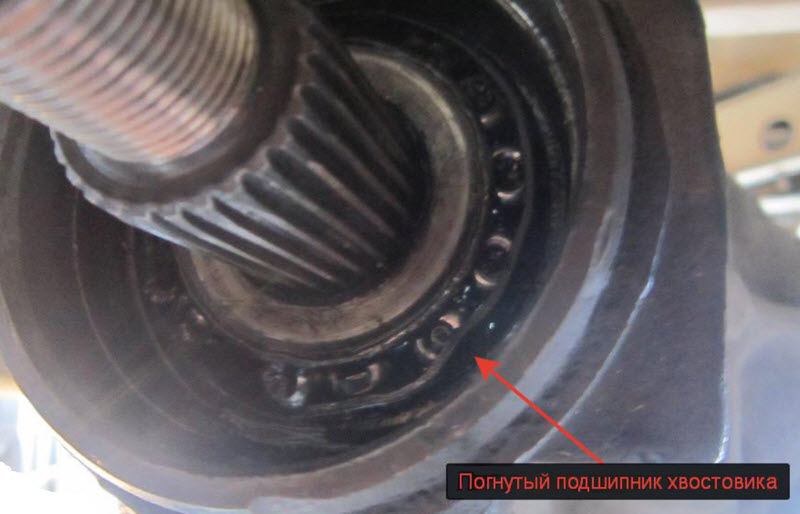

Износ подшипника

Чаще всего частично разрушаются именно подшипники. Их качество в последнее время заметно упало, а нагрузка на них возросла.

Производители стремятся понизить стоимость, применяя детали с дешёвых рынков, при этом заботятся о снижении трения и шума, уменьшая габариты и устанавливая шарики вместо роликов. В результате редукторы не выдерживают и 100 тысяч километров без переборки.

Открутилась гайка хвостовика

Многие неграмотные ремонтники продолжают считать эту гайку только крепёжной, но не регулировочной. В результате нарушается технология сборки, не меняются одноразовые детали, гайки не держат натяг.

После ослабления в подшипниках появляется люфт, зацепление нарушается, редуктор воет, а сальник хвостовика не удерживает масло.

Надо обязательно при ремонте заменять подшипники, распорную втулку, маслоотражательные шайбы, точно регулировать натяг специнструментом. Иначе разрушится пара, а это означает конец редуктора, дешевле поставить контрактный.

Неправильная регулировка

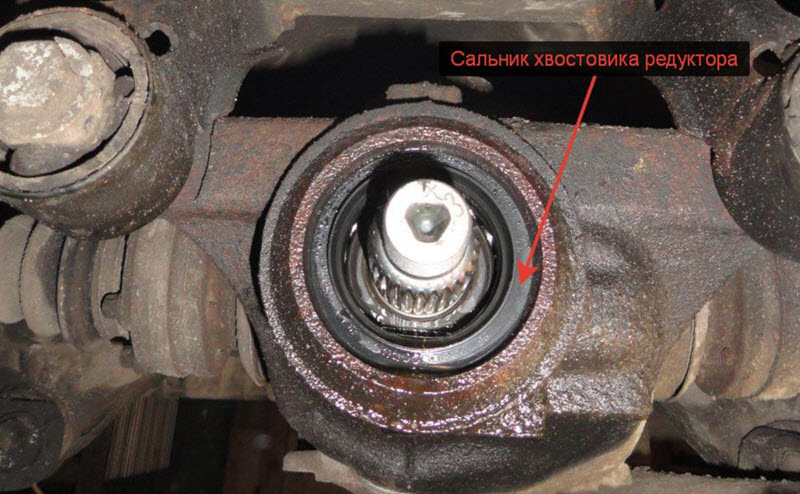

Чаще всего проблемы начинаются после замены сальника хвостовика. Не обеспечивается нужный натяг пары подшипников хвостовика, они воют и изнашиваются.

Регулировке после полной разборки подлежат положение пятна контакта, величина бокового теплового зазора и натяги всех подшипников. Причём эти величины влияют друг на друга, работа проводится в комплексе со строго определённой последовательностью.

Необходим большой опыт, правильно регулируют редукторы обычно только на специализированных предприятиях, хотя случаются подготовленные мастера и в автосервисах, но это скорее исключение. Помимо опыта, надо располагать инструментом и специфическими запчастями.

Что будет если ездить с воем в редукторе

Чем раньше приступить к ремонту, тем больше вероятность отделаться заменой подшипников и сальников. Когда начнётся износ главной пары, восстановить бесшумную работу очень сложно, а «народные» способы, вроде густого масла и аналогично действующих присадок, помогают редко и очень ненадолго.

Иногда бывает достаточно просто заменить гайку хвостовика и сальник, восстановив правильный натяг подшипников. Но езда с отпущенной или перетянутой гайкой прикончит редуктор очень быстро, тем более, что такое состояние связано ещё и с потерей масла. Без смазки редуктора хватит буквально на несколько километров.
