Что такое гильзовка блока цилиндров двигателя от А до Я: капремонт современных моторов, процесс замены сухих и мокрых гильз

Автор: Автосервис Master Service

При проведении капремонта двигателя гильзовка блока цилиндров является обязательным мероприятием. При видимых дефектах стенок цилиндров гильзование уменьшает повреждения тем самым восстанавливая работоспособность блока.

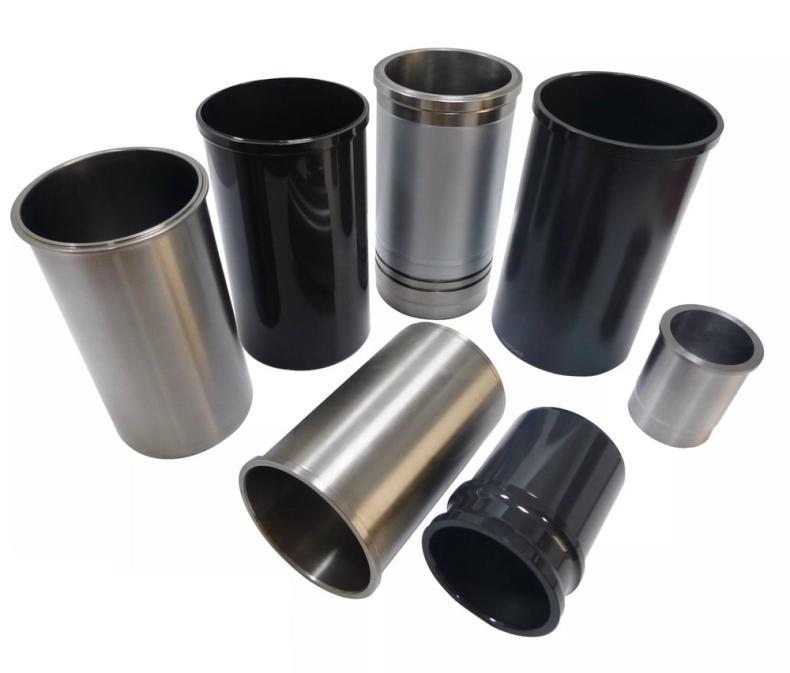

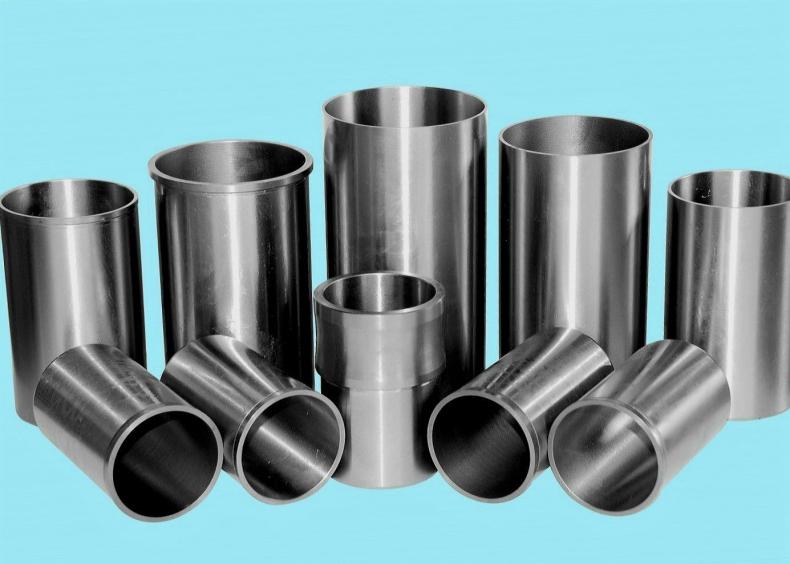

Что собой представляет гильза

Это небольшой снимающийся элемент, который может быть разным по компонентному составу. Он вставляется в блок цилиндра для обеспечения его работоспособности.

Гильзе отведена роль стенок, по которым в дальнейшем приводится в работоспособность поршень вместе с кольцами. Рабочий объем цилиндра напрямую зависит от размеров гильзы.

Монтаж элемента в цилиндр носит название гильзование блока цилиндров. Процесс отличается сложностью, требует навыков технаря, наличие спецоборудования и соблюдения требований технологического процесса. Подготовительные работы в данной ситуации имеют решающее значение.

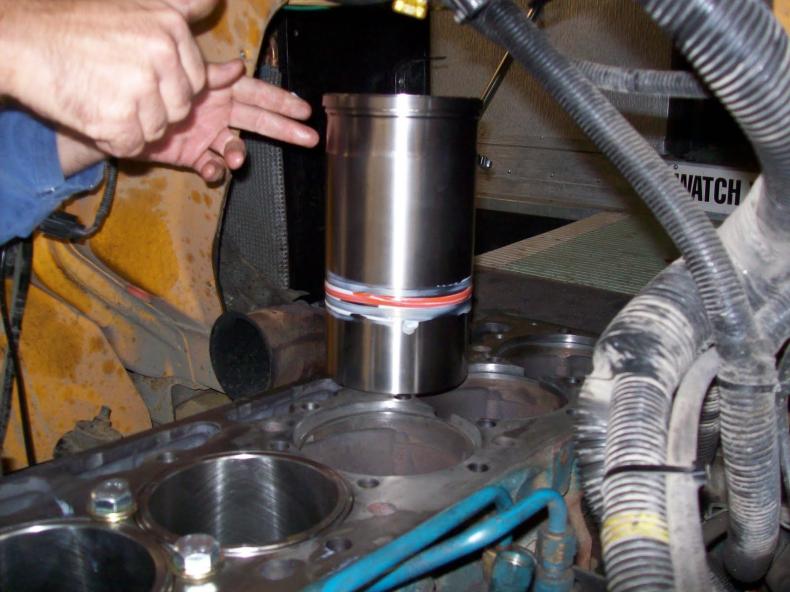

К сведению! На некоторых машинах моет быть установлены сухие и мокрые гильзы. У первой отсутствует контакт с охлаждаемой жидкостью. Вторая, постоянно вступает с ней в контакт. Последний вариант укомплектован прокладкой, которая не допускает проникновение жидкости в цилиндр. Мокрая гильза является ремонтопригодной.

Требования к гильзам

Качественная гильза, от производителя должна соответствовать таким требованиям:

  • Быть стойкой к образованию ржавчины;
  • Не реагировать и не изменять первоначальные характеристики при механическом воздействии и изменении температурных параметров;
  • Быть изготовленной из прочного и надежного материала.

При подборе гильзы самостоятельно важно учесть следующее:

  1. При подборе гильзы важным моментом является соответствие элемента форме (эллипс или конус) и соблюдение параметров толщины стенок. Форма не должна быть не более 0,02 мм, а разница в толщине стенок – не более 0,001мм.
  2. Точность выполнения работ должна соответствовать 8-10 классу.
  3. Чтобы элемент был ремонтопригодным важно подбирать его по каталогу. При этом важен допуск припуска на будущую расточку.

При отсутствии опыта покупки деталей и запчастей для двигателя лучше доверить работу профессионалам или специализированным компаниям.

Гильзование блока цилиндров

Блок цилиндров (БЦ) гильзоваться на заводе или самостоятельно. В первой ситуации гильзовка блока цилиндров предполагает замену изношенных запчастей. Во втором – пользователями подбираются аналогичные ремонтопригодные элементы, с помощью которых проводится замена втулок во всех цилиндрах, в том числе и изношенных.

Монтаж сухой гильзы

Поэтапно монтаж сухой гильзы выглядит следующим образом:

  • БЦ прогревается до достижения температуры 150 градусов по Цельсию;

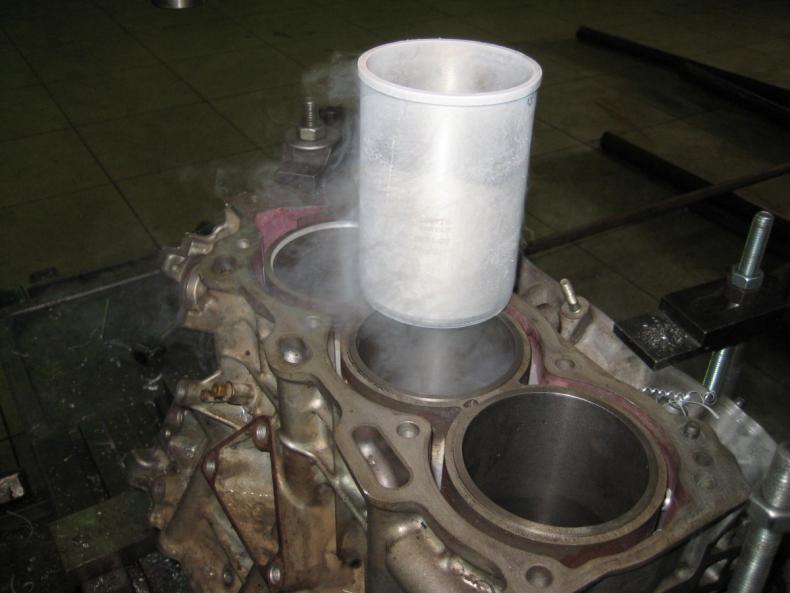

  • Перед монтажом гильза должна быть холодной, для достижения оптимального температурного режима используется жидкий азот;
  • Элемент обрабатывается спецраствором не допускающем образование конденсата при монтаже гильзы в горячий БЦ;
  • Гильза вставляется в предварительно подготовленное гнездо.

Монтаж сложный и простой одновременно. Считается лучшим для достижения максимальной эффективности. Благодаря оптимально подобранным размерам гильза плотно вставляется в гнездо и соприкасается с блоком. Втулка должна входить легко, под собственным весом.

К сведению! При невозможности расточки БЦ из алюминия монтаж гильзы проводится методом запрессовки. Отличием указанного способа от предыдущего является то, что гнездо, в которое устанавливается запчасть обрабатывается герметиком с последующим запрессовыванием.

Если работы проведены правильно, с соблюдением всех норм и требований, двигатель можно эксплуатировать как минимум 100-150 тыс. км.

Запрессовка гильзы

Если же гильза сухая, процесс монтажа усложняется в несколько раз. Чтобы провести запрессовку потребуется расточка цилиндров, в результате которой специалист должен добиться идеальной геометрии посадочной формы для элемента.

Отступление от норм приведет к неработоспособности цилиндра, не даст возможность нормальному вращению поршня и колец.

Поэтапно процесс запрессовки выглядит следующим образом:

  • БЦ прогревается до максимальной температуры;
  • Втулка охлаждается посредством воздействия жидкого азота;
  • Гнездо обрабатывается герметиком;
  • Проводится запрессовывание втулки.

Насколько долговечным будет силовой агрегат зависит от качественности проведения ремонта. При соблюдении требований владельцу авто гарантирована многокилометровая дистанция.

Гильзовка БЦ из чугуна

В чугунных БЦ используются легированные гильзы с повышенными показателями износостойкости, сухие и мокрые.

  • Первые устанавливаются после расточки БЦ холодным или термическим способом, которые описывались ранее.
  • Работы выполняются вручную. Старые элементы заменяются на новые.

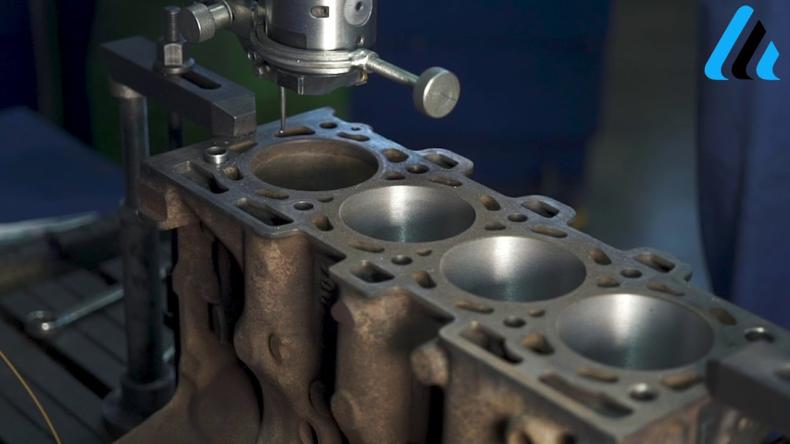

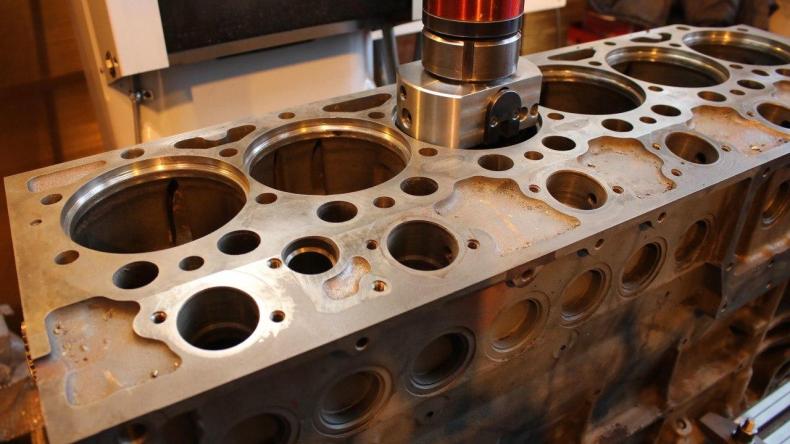

  • При расточке важно не нарушать геометрию и размеры отверстия гильзы, иначе потом придется снимать лишний слой метали, что негативно скажется на прочности элемента.

По этим причинам стоит использовать новое оборудование. Допуск при монтаже гильз холодным методом составляет 0,05мм.

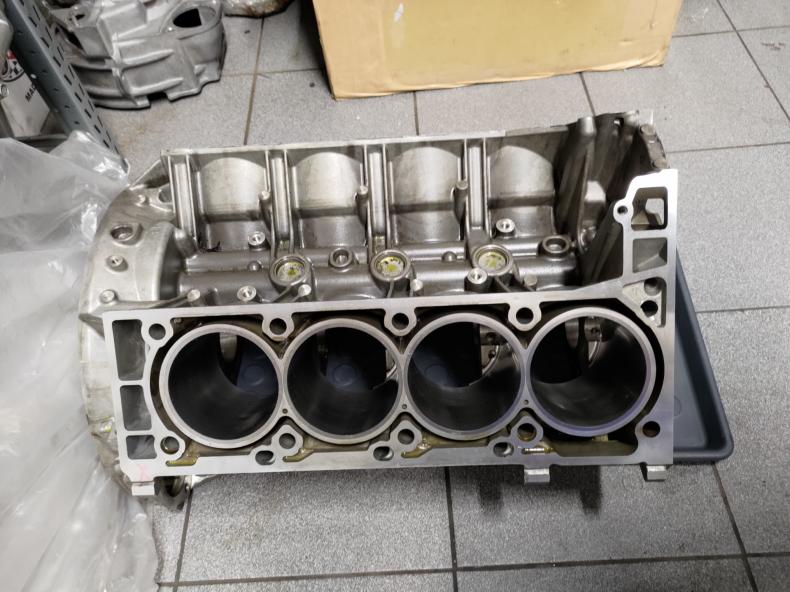

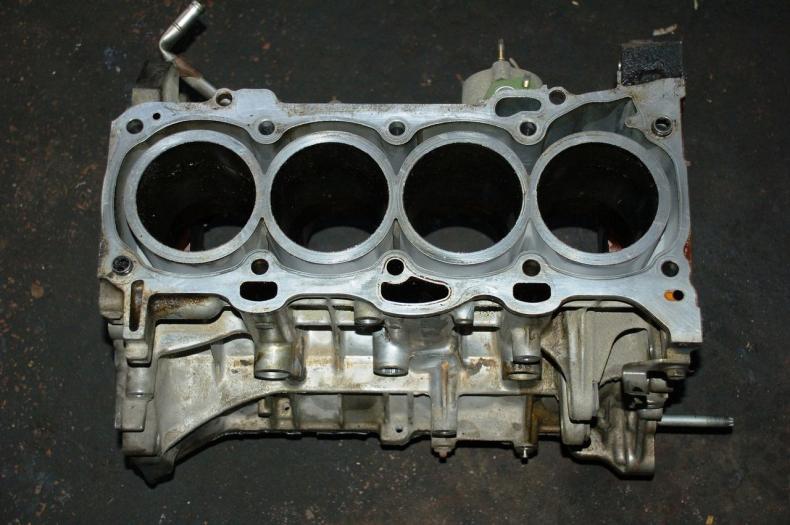

Гильзовка БЦ из алюминия

Алюминиевая конструкция гильзуется аналогично чугунной. Если в сплав входит локасил, для восстановления БЦ понадобится гильза из алюминия с примесью кремния 28%.

  • В современных конструкциях с покрытием БЦ николем расточка не предусматривается, они восстанавливаются гильзами из алюминия. Иногда, могут использоваться чугунные элементы, что сделает ремонт бюджетным.
  • При проведении работ важно, чтобы гильза соответствовала первоначальным характеристикам изношенной запчасти. В иной ситуации работоспособность силового агрегата будет поставлена под сомнение.

К сведению! Чугунные БЦ гильзуются в штатном порядке. Это для специалистов и мастеров привычная работа. Аналогичного нельзя сказать про алюминиевые конструкции. Производитель не рекомендует проводить гильзовку чугунными гильзами. Практика же показывает обратное. Современные «кулибины»с целью экономии денежных средств проводят манипуляции с силовым агрегатом, которые не поддаются объяснению.

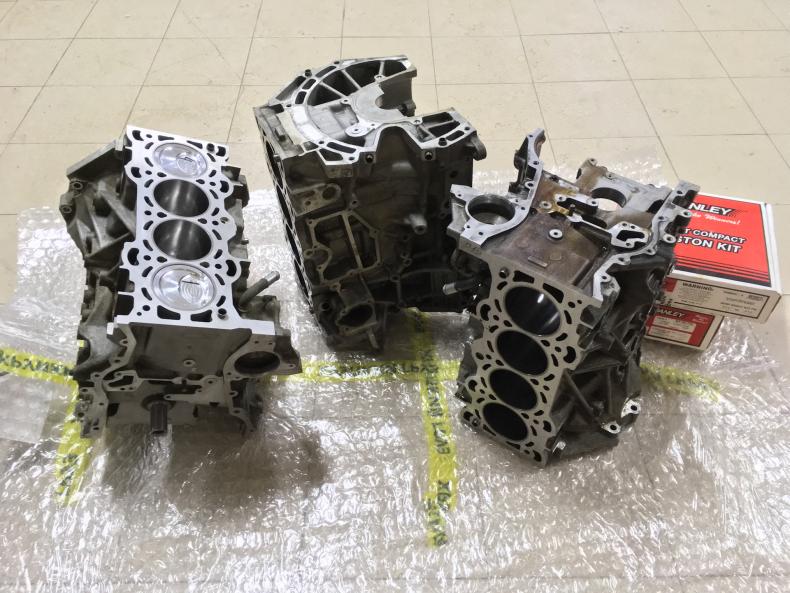

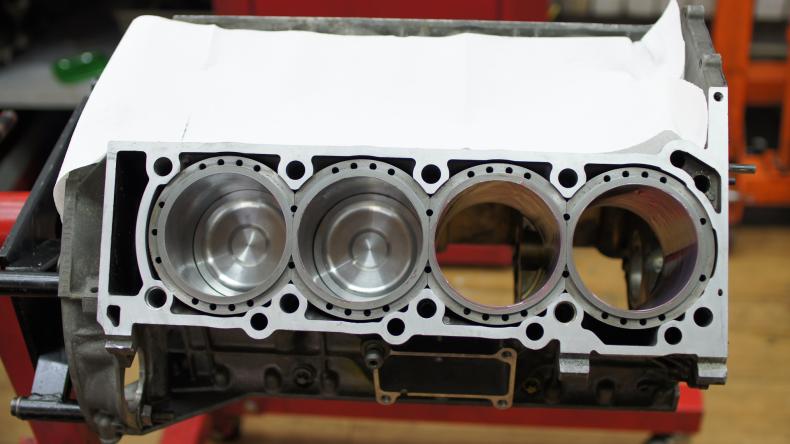

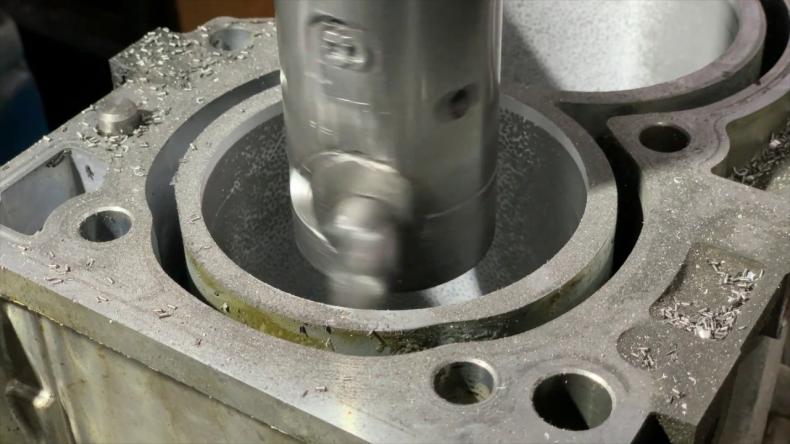

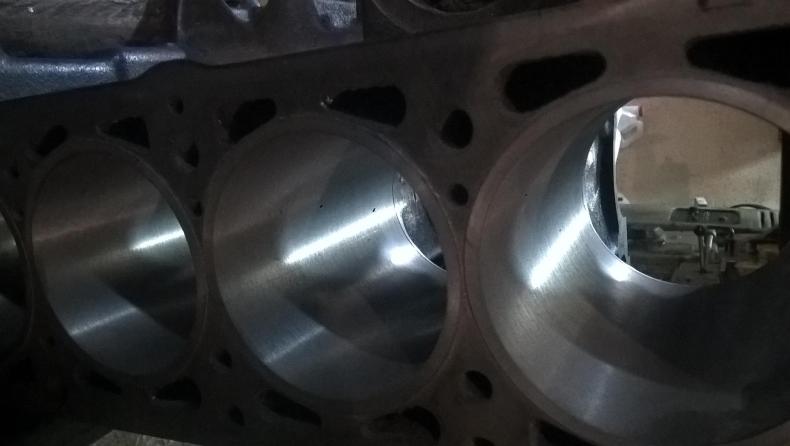

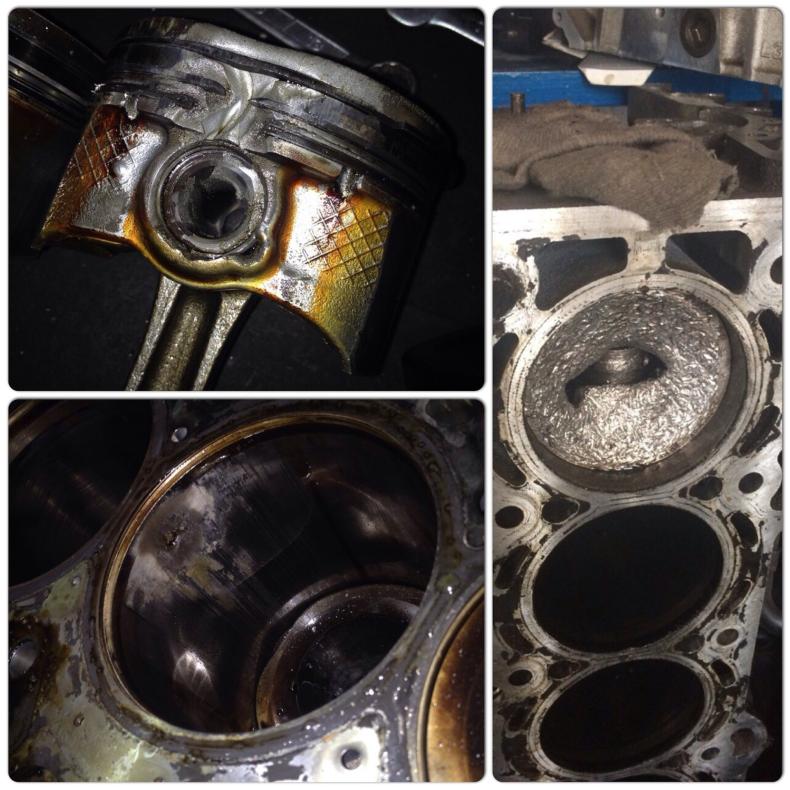

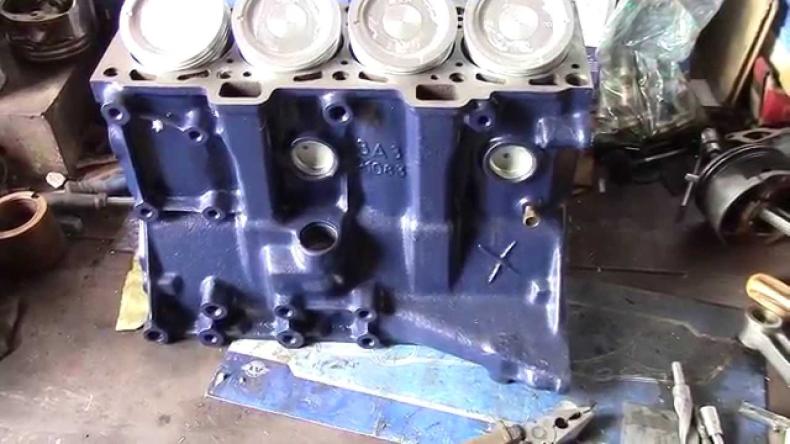

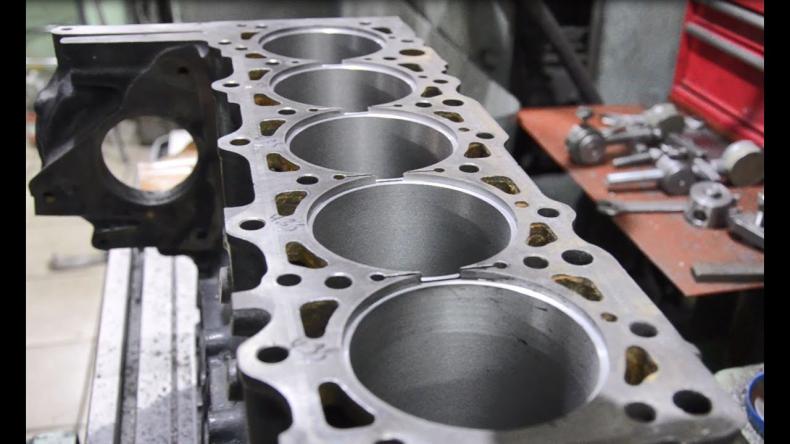

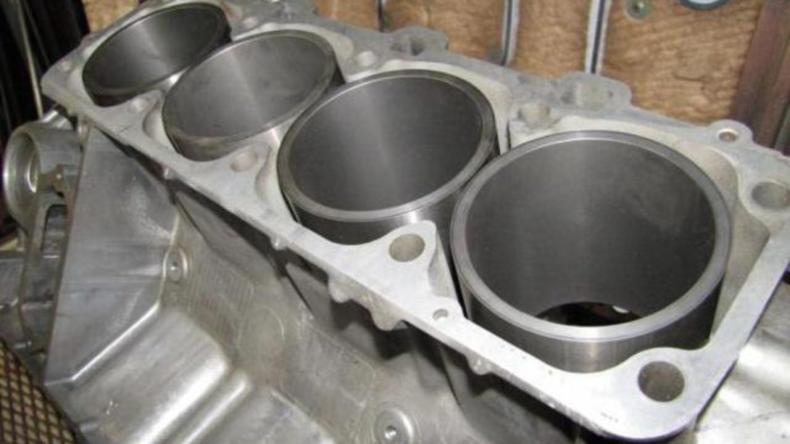

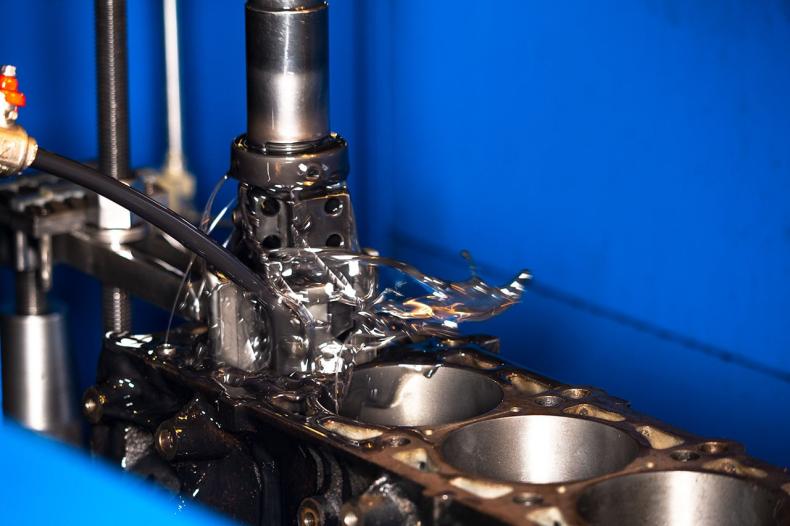

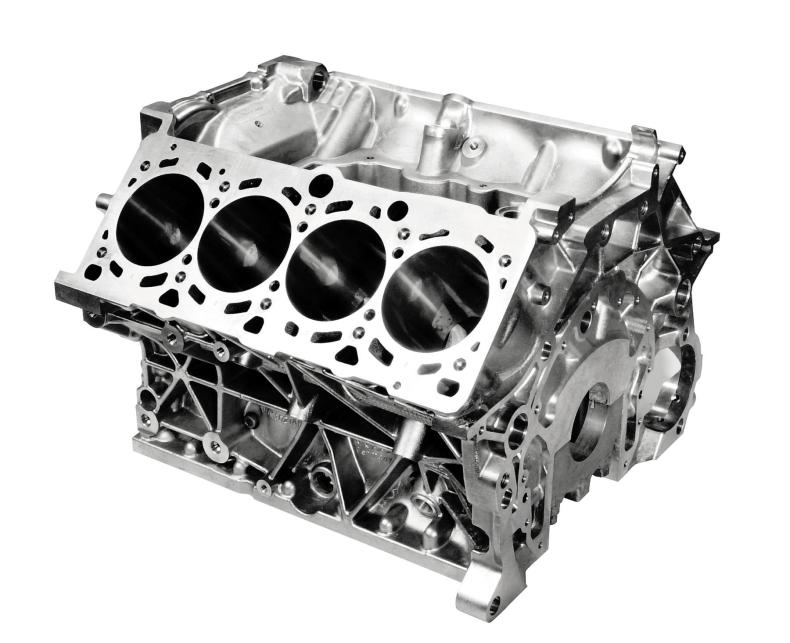

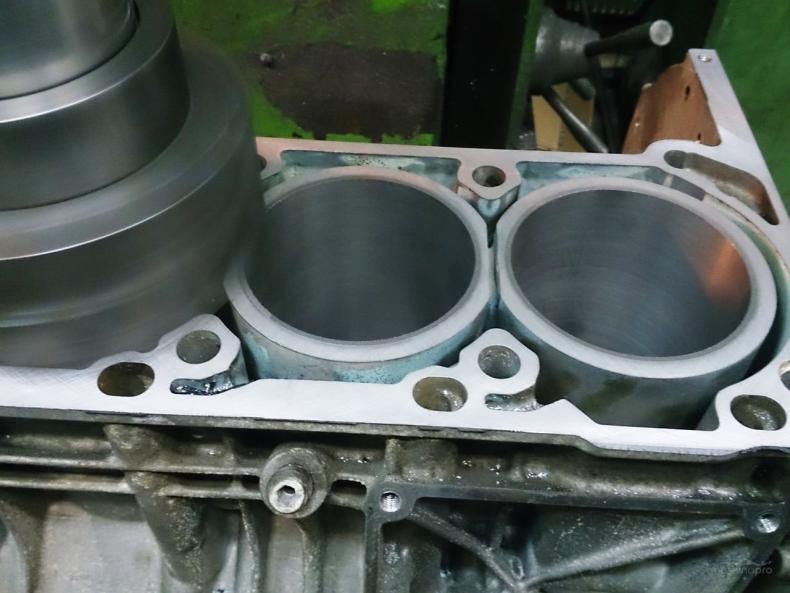

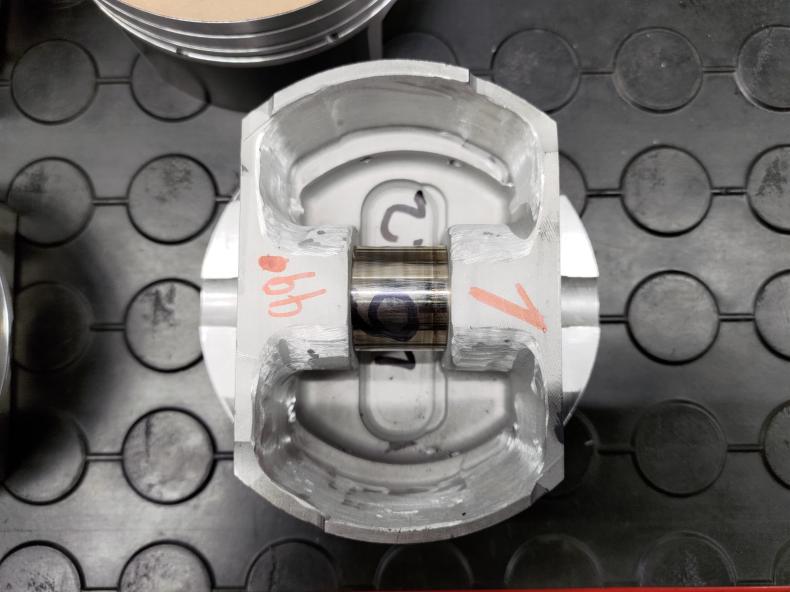

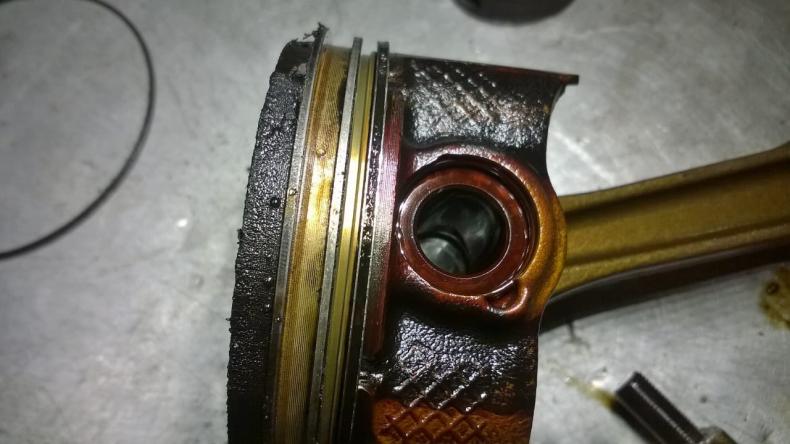

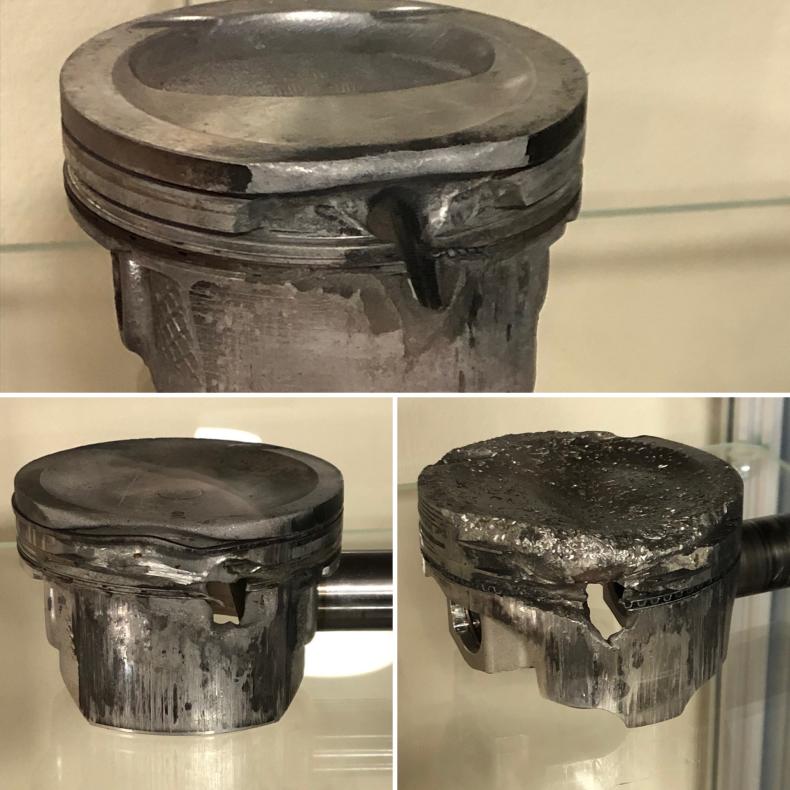

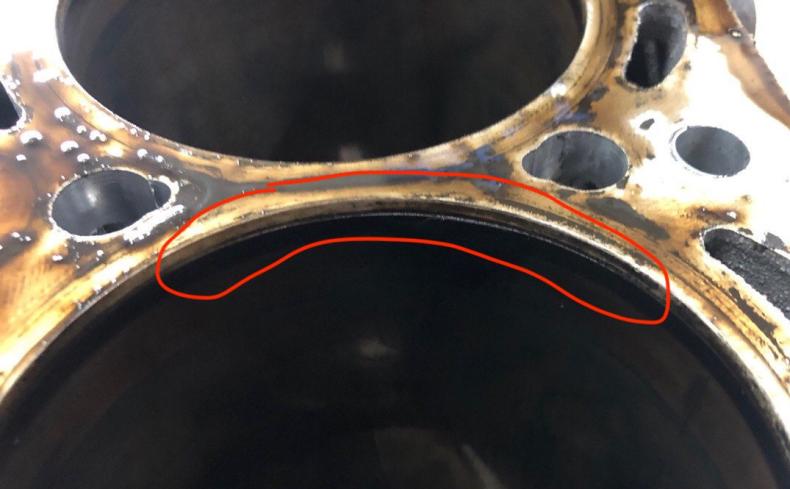

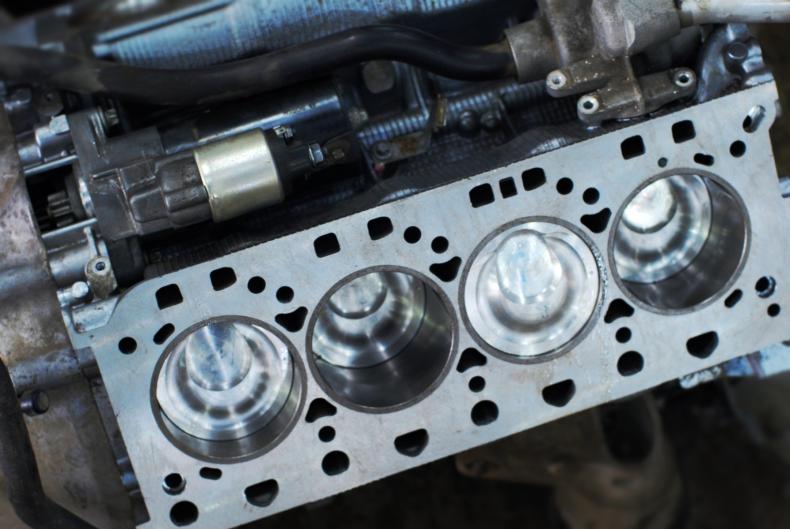

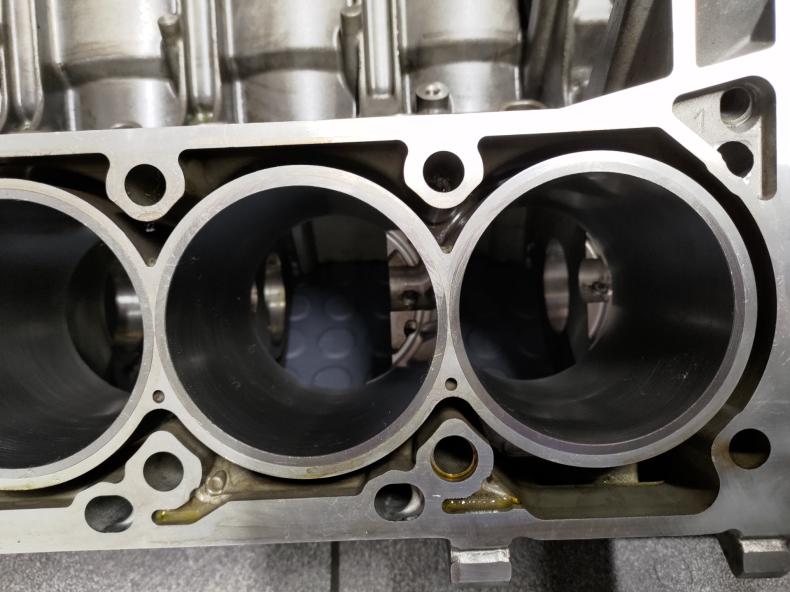

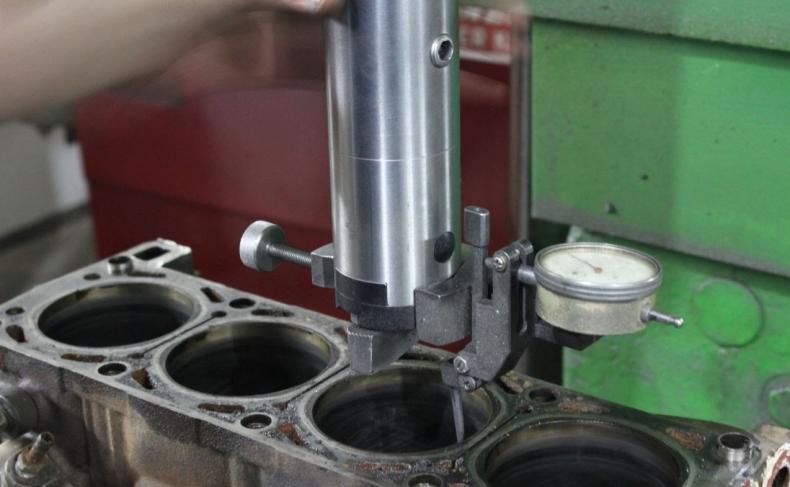

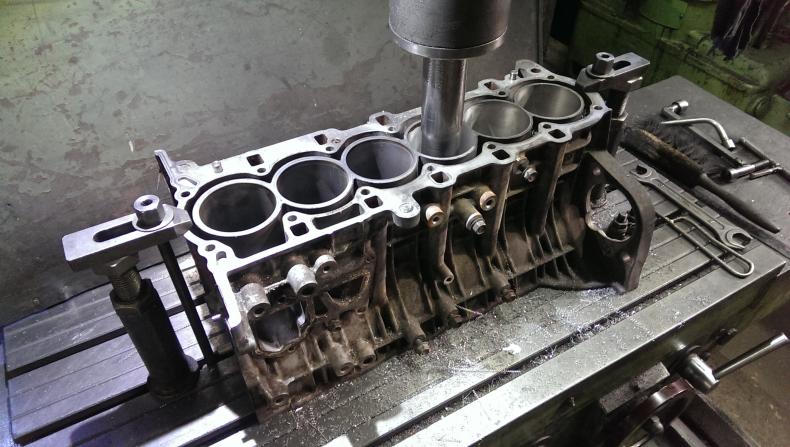

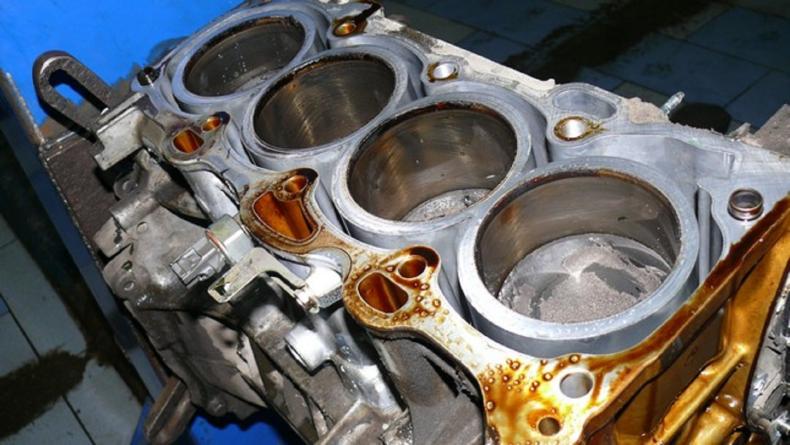

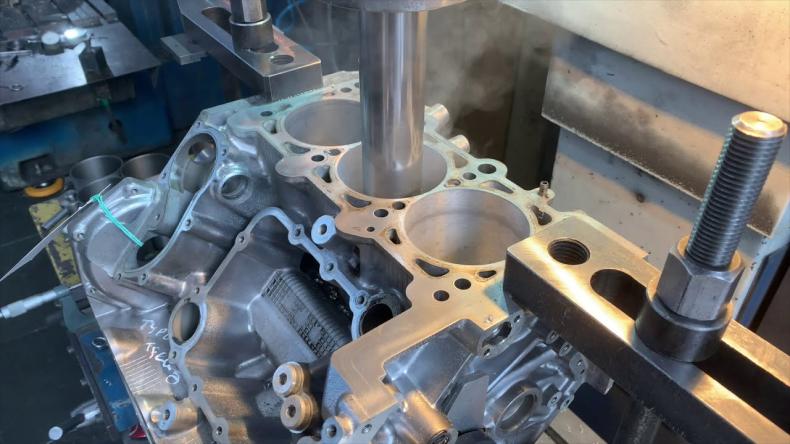

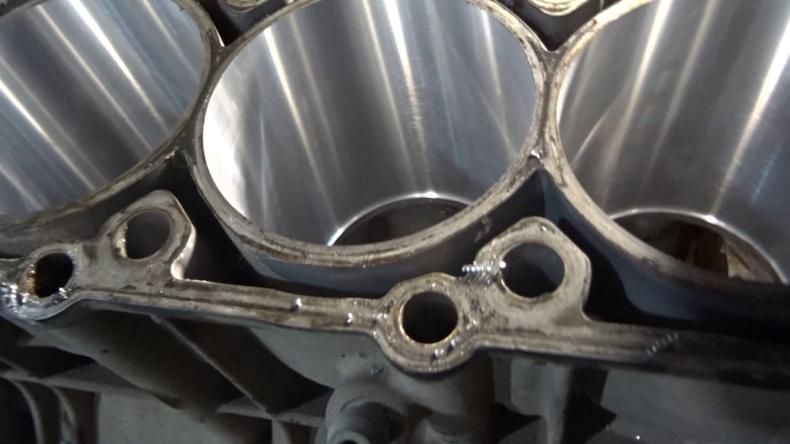

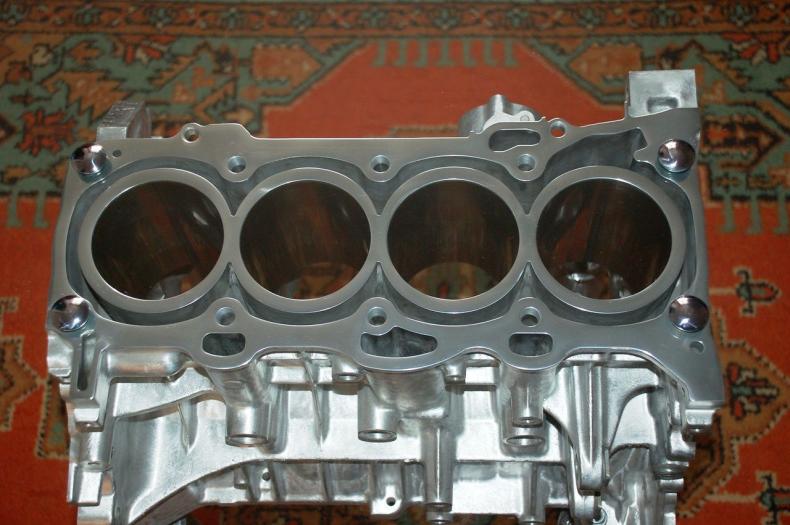

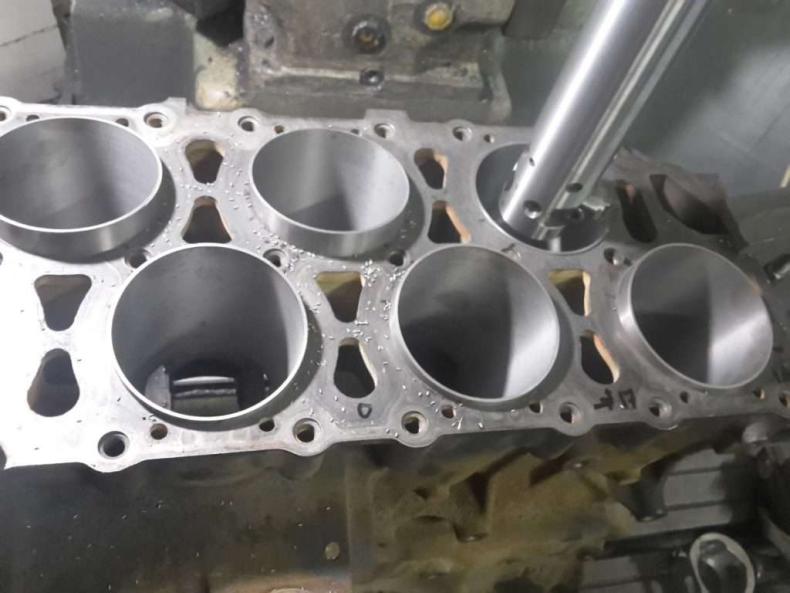

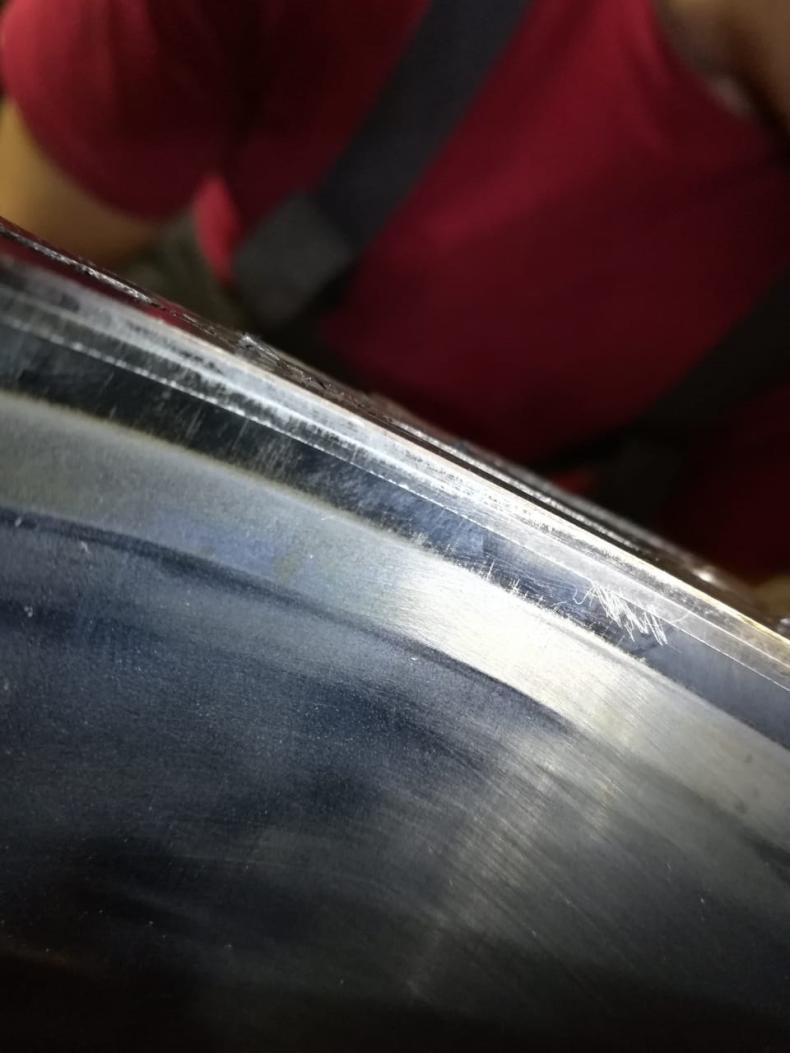

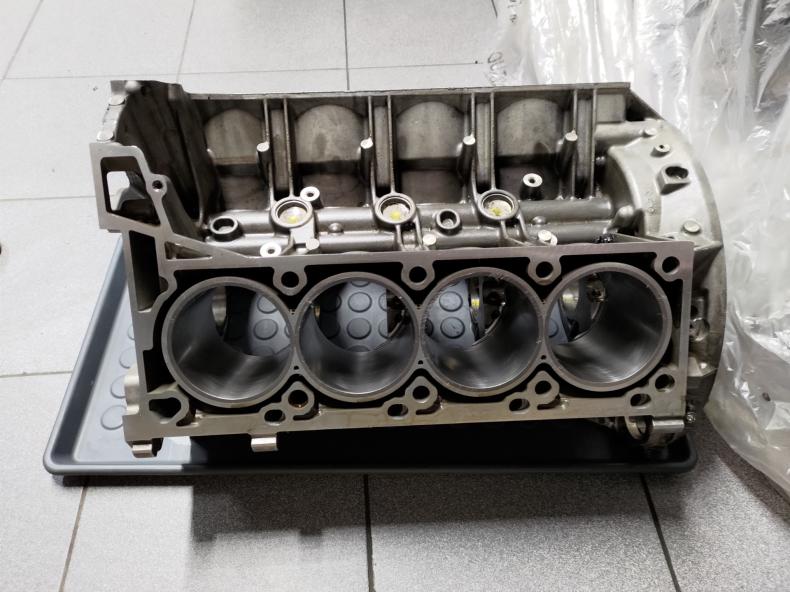

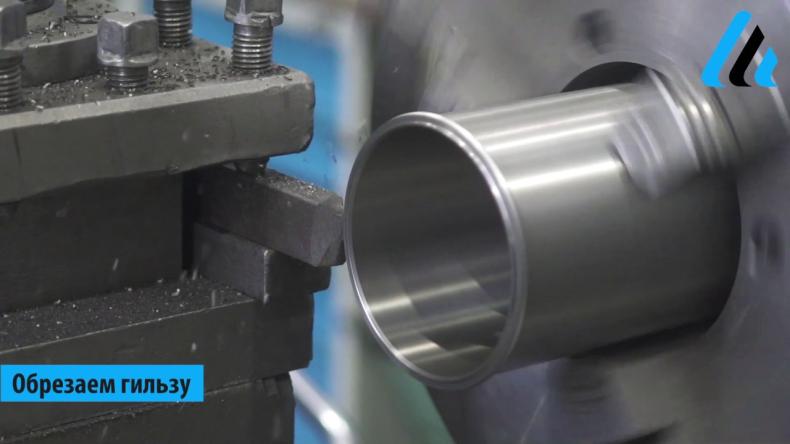

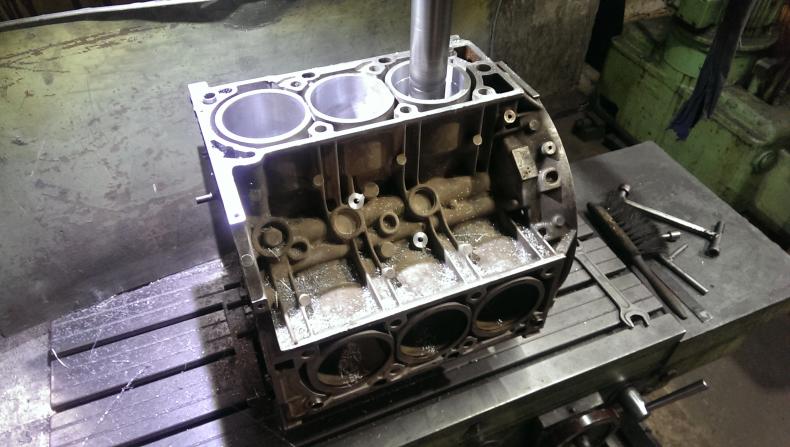

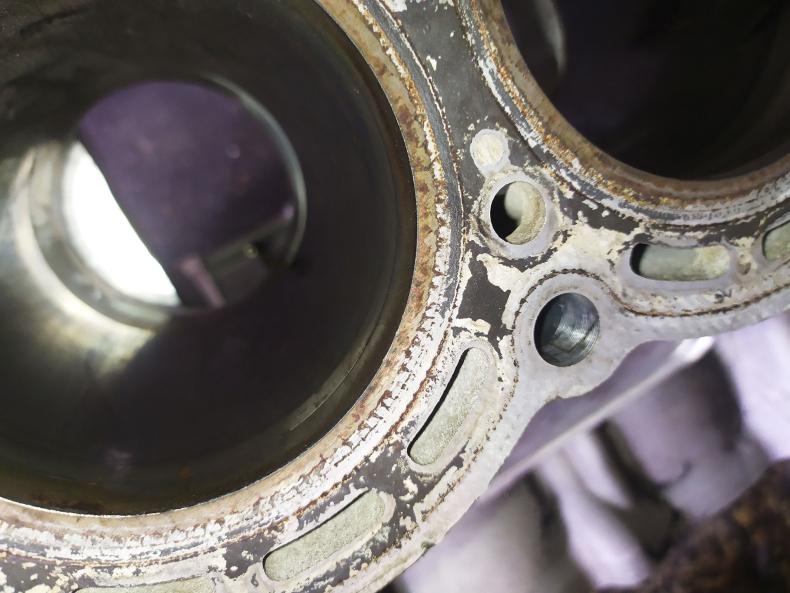

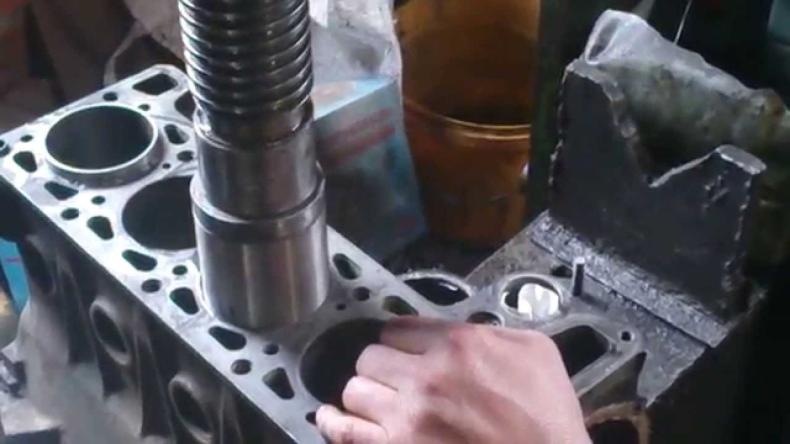

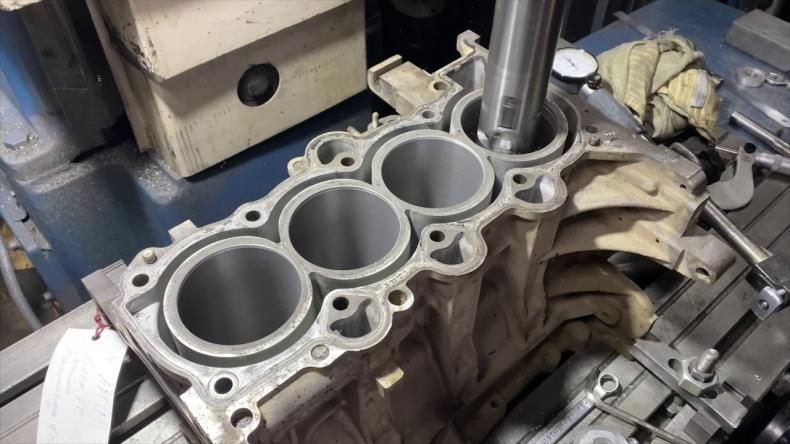

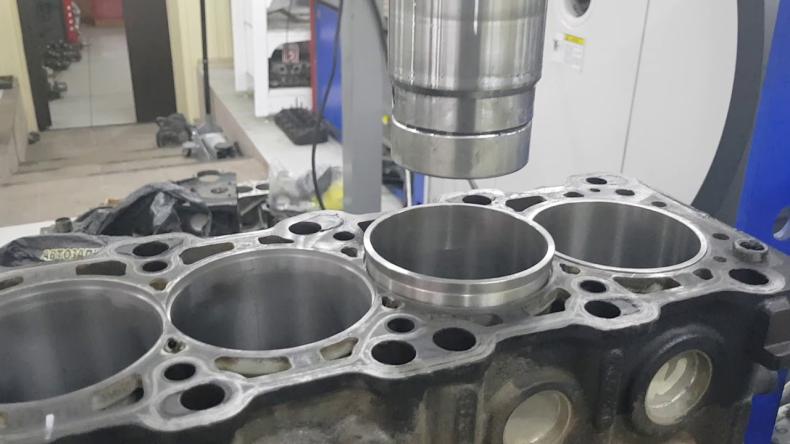

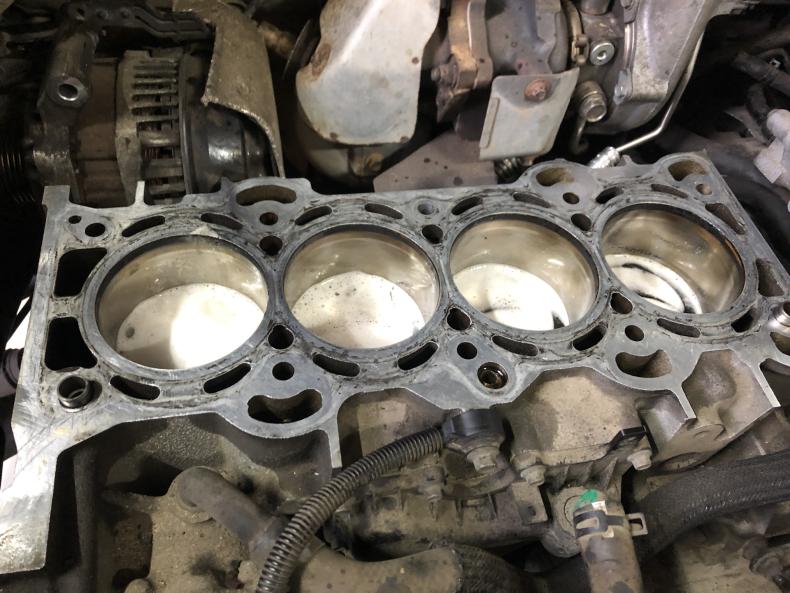

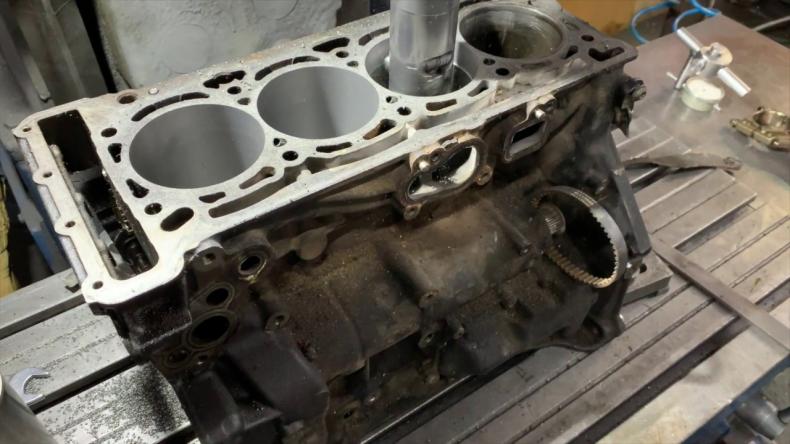

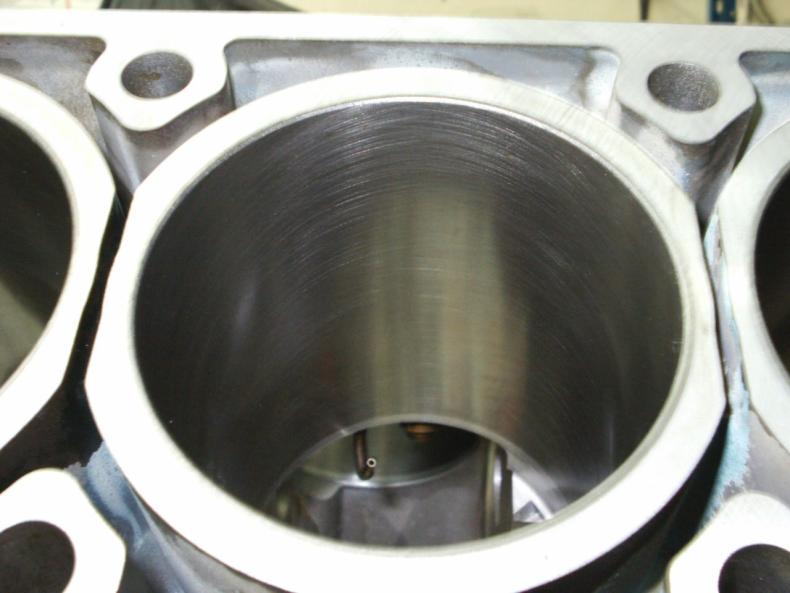

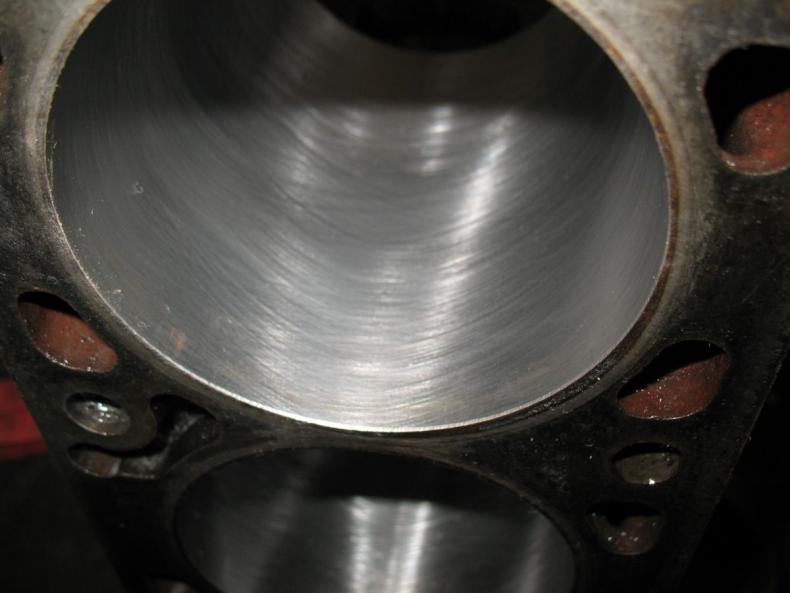

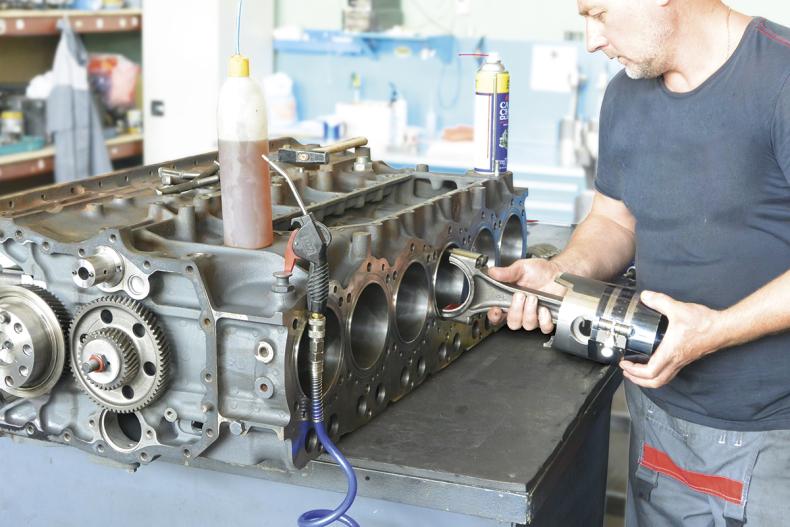

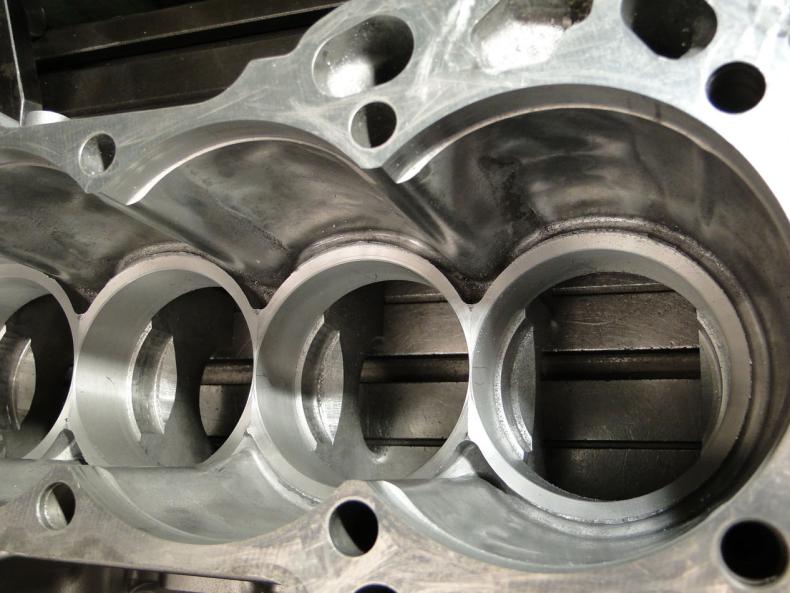

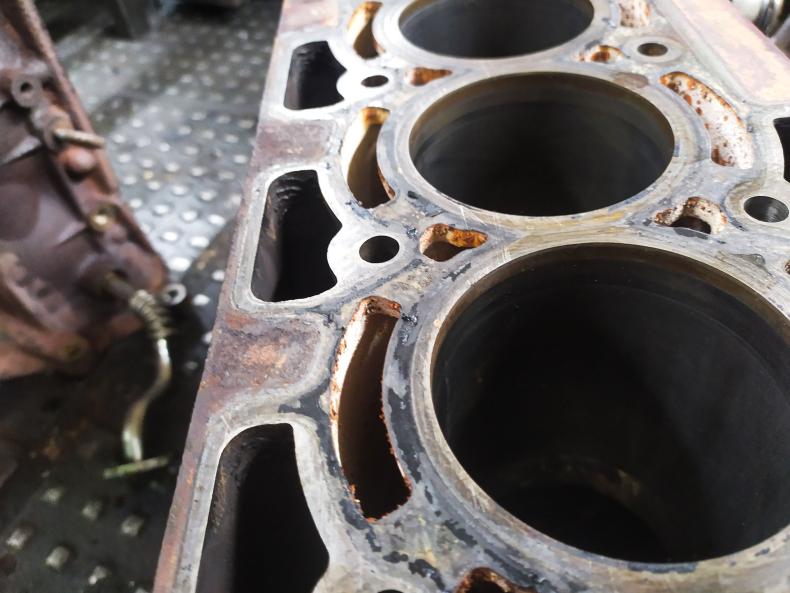

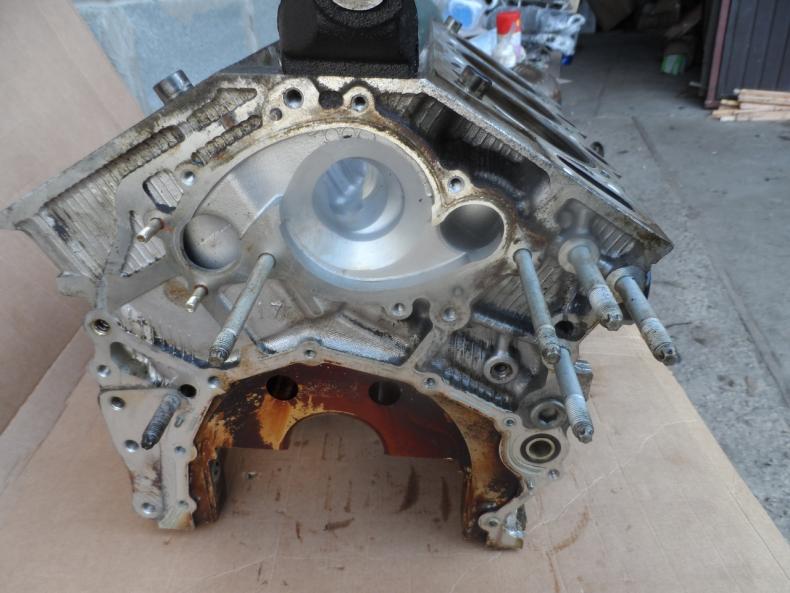

Фото примеров гильзовки двигателя
