Что такое система кругового обзора автомобиля и как её установить

Удешевление малогабаритных твердотельных видеокамер и многократное повышение производительности систем цифровой обработки видеосигналов сделали возможным установку на относительно недорогие автомобили комплексов кругового обзора.

Сам принцип прост – на каждую из сторон кузова смотрит своя камера из четырёх имеющихся, после чего информация обрабатывается и может выводиться на цветной дисплей в высоком разрешении в виде единой картинки, так и раздельно.

Зачем нужна в машине система Around View Monitor (AVM)

Система выросла из парковочных комплексов, которые изначально проецировали на экран обстановку в неконтролируемых зеркалами зон.

Самое популярное – камера заднего вида, автоматически включающаяся при выборе задней передачи. В соединении с ультразвуковыми парктрониками аппаратура существенно облегчит маневрирование задним ходом, предотвращая столкновение с препятствиями. В том числе и показывая траекторию движения колёс с данным мгновенным положением руля.

Полный обзор на 360 градусов увеличит количество поступающей видеоинформации, что окажет ещё большую помощь водителю:

  • особенно важен такой расширенный обзор для внедорожников, позволяя отследить ситуацию с дорожным рельефом, сопоставить её с возможностями геометрии кузова и подвески, предохранить панели от повреждения;
  • в автомобиле всегда имеются непросматриваемые с места водителя секторы, тем более когда по соображениям безопасности линия остекления завышается, а стойки кузова растут в размерах, камеры решат эту проблему;
  • картинку можно подвергать дальнейшей обработке, отправляя сигнал через локальные и глобальные интерфейсы на смартфоны и планшеты водителя, который может и отсутствовать в машине;
  • информация регистрируется и хранится, если подключена данная функция, это решает возможные правовые вопросы в криминальных ситуациях и ДТП;
  • широкоугольные камеры собирают гораздо больше информации, имея больший сектор обзора, чем у человека;
  • цифровая обработка позволяет обеспечивать дополнительные функции, например, 3D картинку, автоматическое обнаружение движущихся объектов и многое другое.

Принцип работы

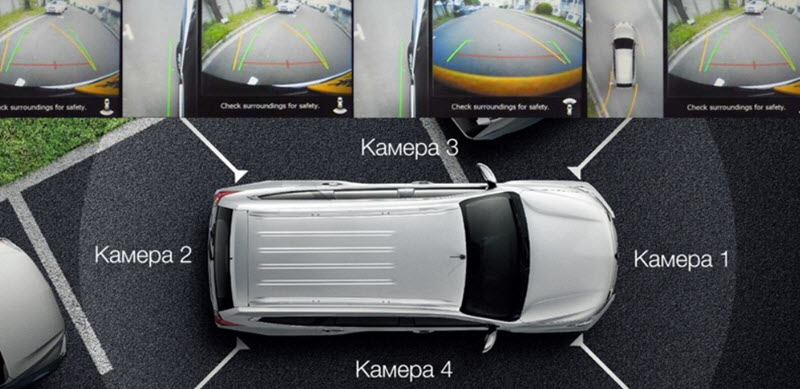

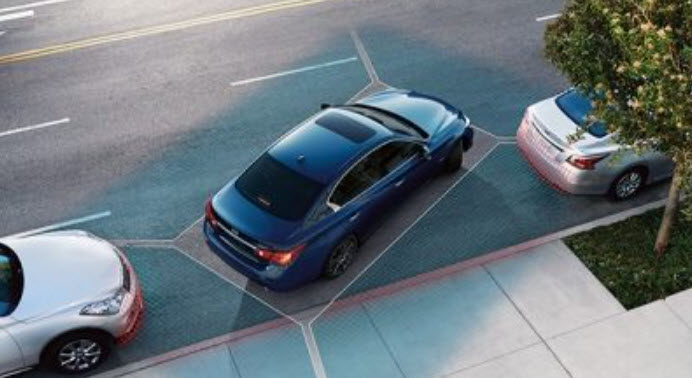

Имея набор из четырёх широкоугольных камер в боковых зеркалах, передней решётке и со стороны багажника, можно формировать различные режимы работы.

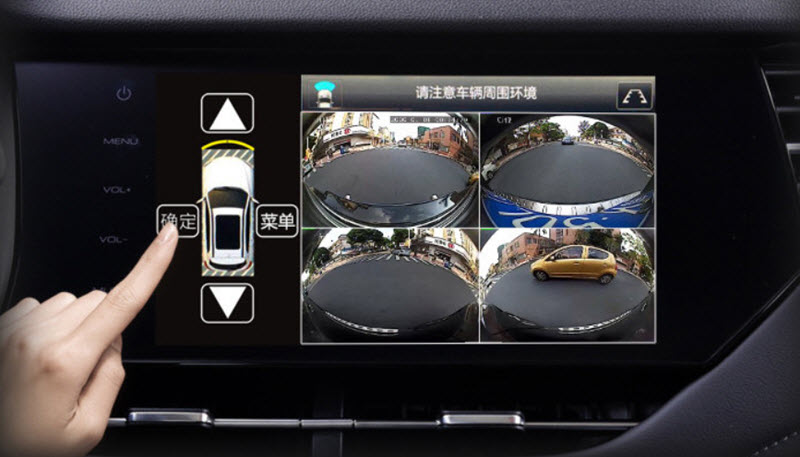

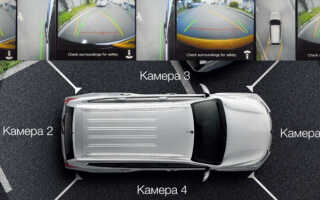

Автоматическими можно считать выведение сигнала камеры заднего обзора при маневрировании на передаче заднего хода и 360-градусный обзор, когда одновременно выводится вся информация. При ручном управлении водитель имеет возможность включать любую из камер с максимальным разрешением.

Располагая картой памяти, можно задействовать режим автоматического последовательного заполнения её потоковым видео или включать при обнаружении подвижных объектов.

Допускается использование памяти мобильных устройств через интерфейсы Bluetooth и Wi-Fi, облачных хранилищ или серверов.

Чем отличаются нештатные системы кругового обзора от штатных

Системы AVM, штатно устанавливаемые на автомобиле в стандартной комплектации или чаще в качестве опции, хорошо согласованы по работе со всем прочим электронным оборудованием автомобиля и не требуют дополнительных забот.

В то же время они обычно не отличаются сложностью и многофункциональностью, если речь не идёт о дорогих премиальных автомобилях. При опциональной установке, как правило, такие системы обходятся неоправданно дорого, это общая тенденция дополнительного оснащения модели при заказе комплектации.

Нештатный набор можно приобрести относительно недорого, в нём могут быть самые неожиданные сервисные функции, да и при ремонте будет меньше проблем. Надёжность же обеспечивается выбором конкретного производителя, в отличие от штатной, где этот выбор делается крупной компанией из экономических соображений.

Монтаж нештатной системы не представляет непреодолимых сложностей и вполне освоен специалистами автосервисов. Нужные наборы имеются в широкой продаже. Работают вне зависимости от скорости, в отличие от штатных.

Самые популярные нештатные системы

Можно выделить несколько систем по компаниям-производителям.

Spark 360

Комплект российского производителя может работать в режимах вида сверху 2D и трёхмерном с различных точек. Хорошо детализирует картинку, работает при плохом освещении.

Совместима со стандартными платформами мультимедиа, позволяет формировать внешний вид выбранного автомобиля, включая цвет. Поддерживает автомобили множества марок и моделей, подключаясь по CAN-шине. Имеет выбор из нескольких вариантов по оснащённости, отличающиеся по цене.

Полностью русифицированный интерфейс, связь по HD каналу. Захват штатных парктроников и встроенный многоканальный видеорегистратор. Дистанционное управление, пригодна для грузовых автомобилей.

Prime-X

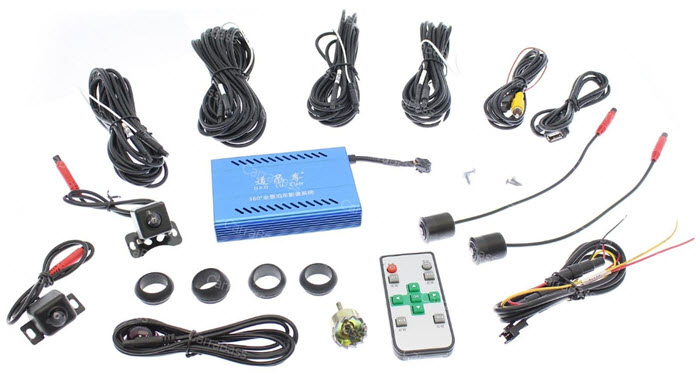

Бюджетные комплекты китайского производства. Можно использовать варианты разной производительности, составляя систему. В наборе имеется вся необходимая проводка, крепёж и системные модули. Ограниченное качество изображения из-за простоты и дешевизны конструкции.

MyWay

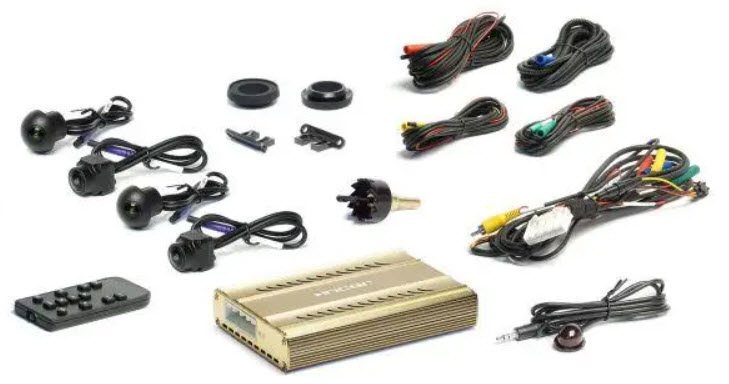

Тоже бюджетный сектор, но начинка более совершенная и надёжная. Разрешение удовлетворительное, видеопроцессор достаточно мощный. Комплект удобен в монтаже и настройке. Имеется функция видеорегистратора.

Gazer 360

Существуют в разных вариантах под конкретные модели автомобилей. Все обеспечивают режимы обычный Helicopter View, Smart Zoom View, когда предпочтение отдаётся одной из камер, охранные и парковочные.

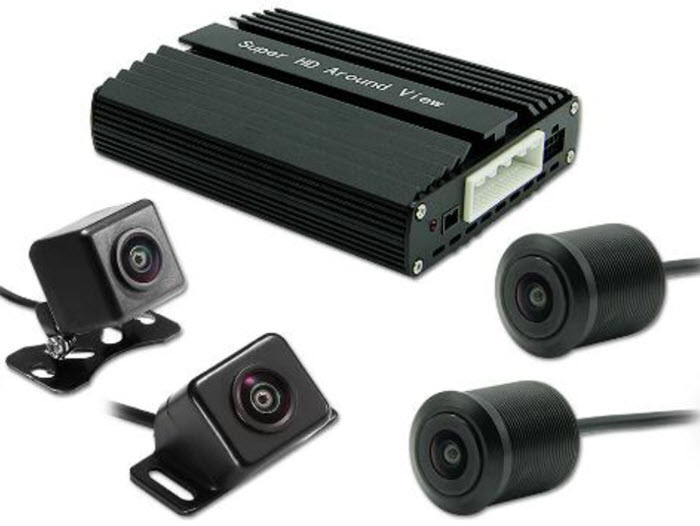

Камеры защищённые, широкополосные с обзором на 180 градусов. Четырёхканальный видеорегистратор. Имеется датчик удара и пульт дистанционного управления. Ценовой диапазон средний.

Incar

Практически то же самое, что и Gazer 360. Тоже имеет универсальное или специальное исполнение под автомобиль. Дисплеем не комплектуется, связь со штатными парктрониками не предусмотрена. В минимальных комплектациях обходится недорого.

Из недостатков – несовместимость с универсальными камерами, только свой формат.

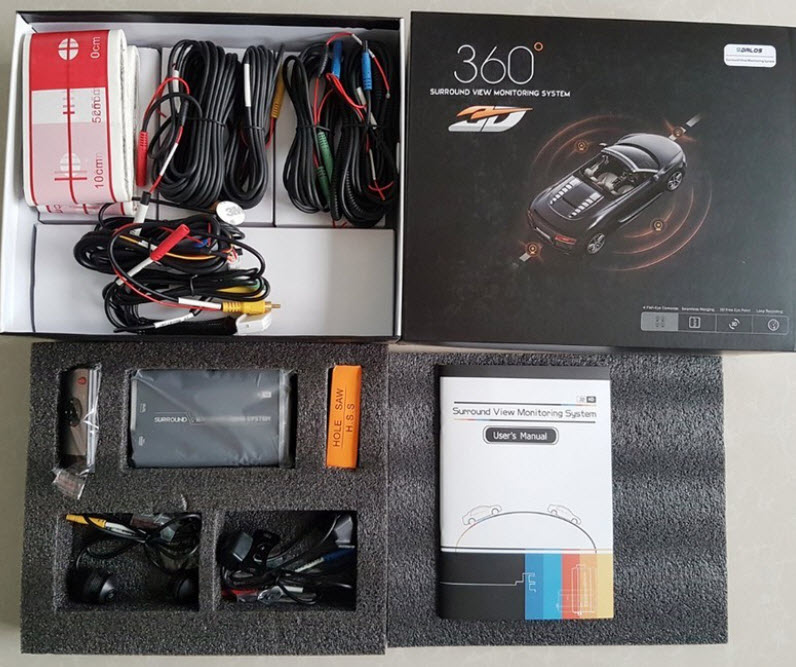

Установка системы кругового обзора с Алиэкспресс

Установка заключается в монтаже камер по кругу, обычно в корпуса боковых зеркал, решётку радиатора и область багажника. Иногда в комплект входят фрезы для сверления отверстий.

Важно правильно проложить проводку, особенно на переходе из дверей к кузову. Кабели защищаются гофрированными трубками.

Электронный блок монтируется в месте, защищённом от влияния штатного отопителя салона. Все необходимые сигнальные провода согласно спецификации подводятся к разъёмам устройства мультимедиа.

Завершается монтаж проведением калибровки камер по разложенным вокруг автомобиля специальным контрастным шаблонам. Калибровка в этом случае ведётся в автоматическом режиме. Окончательно границы подгоняются вручную.

Преимущества и недостатки

Главное преимущество – предоставление водителю видеоинформации, которую нельзя получить иными способами. Вплоть до создания иллюзии прозрачного кузова, включая моторный отсек.

Дополнительное достоинство – существенное расширение зоны действия видеорегистратора, мониторится всё пространство вокруг автомобиля, причём фиксация может включаться автоматически, а данные сохраняться разными способами.

Из недостатков можно выделить значительную цену качественных многофункциональных систем, а также возникновение у водителей привычки слепо доверять картинке на мониторе.

Иногда это может создать проблему в критической ситуации, а доступность систем постоянно повышается по мере снижения цены и улучшения производительности аппаратных узлов и программного обеспечения.
