Как устранить код ошибки P0504 (корреляция сигналов выключателей тормоза «A»/»B»)

При нажатии на педаль тормоза в задней части автомобиля должны загореться яркие красные лампы стоп-сигналов. Это важный фактор безопасности, поэтому всё тут обязано работать надёжно. На современных автомобилях, насыщенных электроникой, факт нажатия педали станет командой для многих сервисных систем. Отсюда и необходимость особого постоянного контроля за исправностью деталей.

Код ошибки P0504

Потребовалось несколько усложнить датчик тормозной педали, который раньше был обычным двухконтактным «концевиком».

Расшифровка ошибки P0504

Задача контроля за исправностью датчика педали тормоза и ламп в задних фонарях, а также проводки, возложена на электронный блок управления (ЭБУ), обычно тот, что входит в состав системы управления двигателем (ЭСУД).

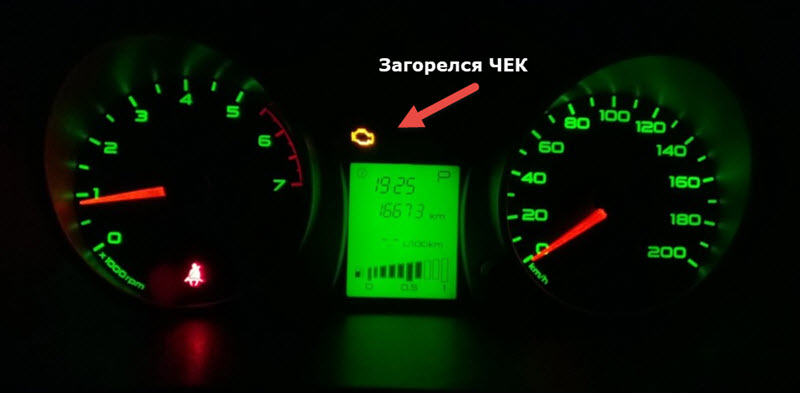

Прибор располагает средствами самодиагностики, включающими софт генерации кодов ошибок и контрольную лампочку на панели приборов (чек).

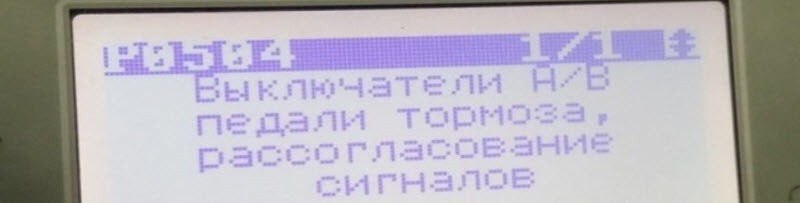

Как только лампочка загорается, в память контроллера заносится соответствующий код ошибки. Его можно считать сканером или иным аппаратно-программным средством, подключённым к диагностическому разъёму OBD2, который имеется на каждом автомобиле.

Ошибка с кодом P0504 формулируется как рассогласование сигналов двух групп контактов в датчике педали тормоза. Это означает, что в одной из них возникла проблема.

Отказ обеих маловероятен, поскольку работают они в противофазе, то есть пока одна замкнута, вторая разомкнута. При нажатии на тормоз их состояние меняется на противоположное. ЭБУ следит за обеими. Кроме того, компьютер может уловить отклонения по потреблению тока стоп-сигналами, например, при отказавшей лампе или установке её с нештатным номиналом.

На каких автомобилях появляется код неисправности

Система контроля предусмотрена у многих машин. Чаще всего она срабатывает у бюджетных марок, где надёжность страдает от вынужденной экономии на материалах и комплектующих.

Это китайские автомобили, особенно прежних годов выпуска, дешёвые корейские, в том числе и под брендом GM, отечественные Лада, УАЗ, ГАЗ. Но никак не застрахованы даже премиум авто Lexus или Volvo. Можно лишь говорить о частоте срабатывания.

Как ведет себя автомобиль если возникла ошибка педали тормоза

В первую очередь откажут лампы стоп-сигналов. Но поскольку прочие системы также используют сигнал торможения, то возможны и другие проявления:

  • откажет круиз-контроль;
  • двигатель станет неустойчиво работать при торможении, глохнуть и менять обороты;
  • лампы будут гореть непрерывно, даже при отпущенной педали;
  • отключатся системы стабилизации;
  • на машинах с электронной заслонкой дросселя двигатель будет неадекватно реагировать на акселератор;
  • нарушится работа селектора автоматической коробки передач.

Появятся и другие признаки, всё зависит от конструкции конкретной модели. Автомобильной электронике важно всегда знать, не началось ли торможение.

Причины возникновения ошибки P0504

Большинство случаев связано с отказами или нарушением регулировки концевого выключателя. Он должен чётко срабатывать от нажатия, оставаясь в исходном положении при отпущенной педали.

Это обеспечивается правильной регулировкой его геометрического положения и своевременной заменой при износе контактов.

Много проблем создаёт и состояние проводки. В цепях концевика находятся электрические разъёмы, провода, предохранители и их гнёзда.

Влага, перепады температур и механические повреждения ведут к обрывам, замыканиям и изменениям переходных сопротивлений, часто мерцающего типа, наиболее сложного для диагностики.

Поэтому алгоритм занесения кода неисправности достаточно сложен, требует многократного проявления рассинхронизации нормально замкнутых и разомкнутых контактов, причём не за одну поездку.

Диагностика, регулировка и ремонт выключателя стоп-сигналов

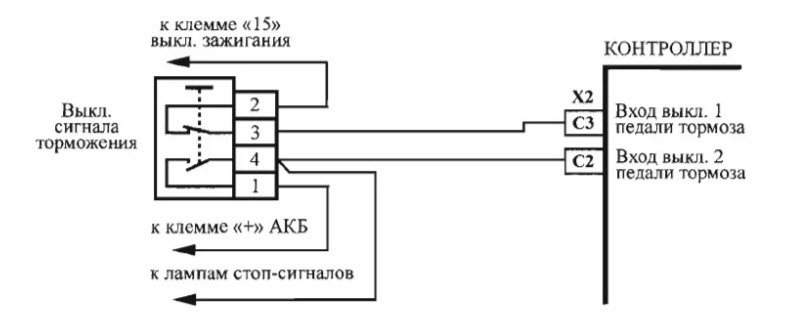

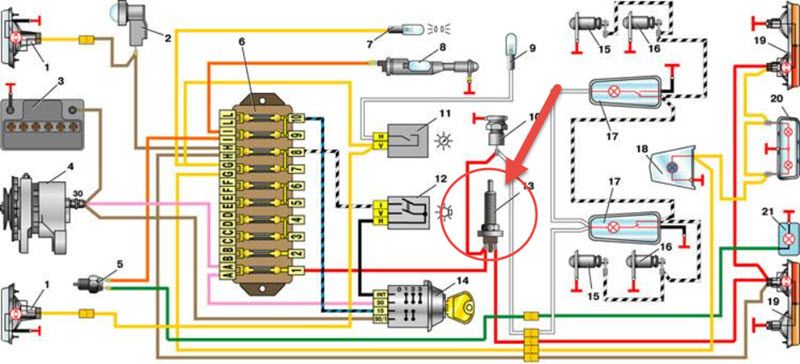

Для диагностики в первую очередь исследуется сам концевик. Определяются пары нормально разомкнутых и замкнутых контактов. Это можно распознать по электросхеме автомобиля, где имеются номера контактов разъёма.

На отпущенной педали одна из пар должна показывать нулевое сопротивления по данным мультиметра, вторая – разрыв цепи. После нажатия – наоборот. Когда оба показания не меняются, причиной может быть нарушение регулировки положения концевика.

Лампы стоп-сигналов должны уверенно зажигаться и гаснуть, без пропусков. Поступление на них напряжения проверяется вольтметром или контрольной лампочкой. При отсутствии следует проследить цепь, начиная со входа соответствующего предохранителя. Наличие «массы» тоже подлежит проверке, эти контакты часто окисляются или отгнивают.

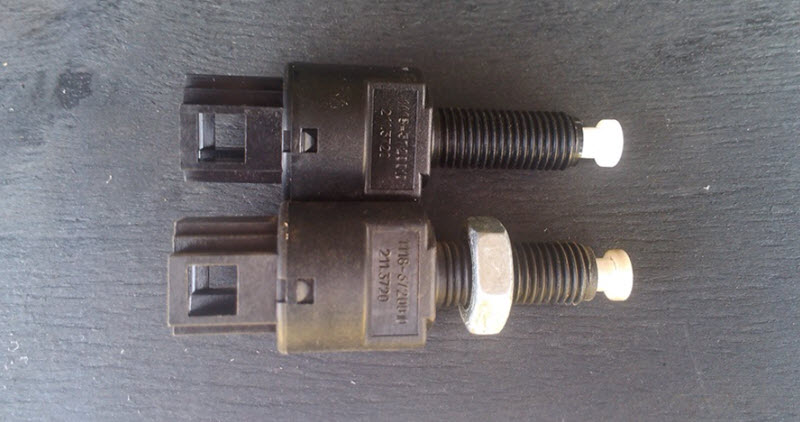

Регулировке подвергается зазор между штоком концевика и педалью. Он должен быть небольшим, порядка одного миллиметра или чуть меньше. Касание недопустимо, датчик может включиться постоянно. Зазор выставляется резьбовым соединением с контровочной гайкой. На некоторых моделях регулировка не предусмотрена, в приборе имеется автоматический механизм храпового типа.

Проверка концевика

Для проверки выбирается пара контактов замкнутого типа. Возможны три варианта по номерам контактов – 1-2, 3-4 или 1-4. Надо точно знать, какой применён на данной детали.

Аналогично проверяются нормально разомкнутые, 3-4, 2-3 или 1-2. Даже если не располагать схемой, недолго это определить методом последовательных проб. Удобно, если мультиметр снабжён звуковым сигналом.

Регулировка выключателя педали тормоза

Важно знать точное значение выставляемого зазора. Оно приводится в ремонтной документации на автомобиль. Если зазор уменьшить, то возможны поломки и ложные срабатывания. При увеличенном – хода педали при небольшом нажатии может не хватить для уверенного появление сигнала.

Регулировка выключателя

Существуют датчики, где длина штока регулируется при помощи пластиковых защёлок на зубчатой рейке штока. С ними надо обращаться особенно осторожно, легко ломаются.

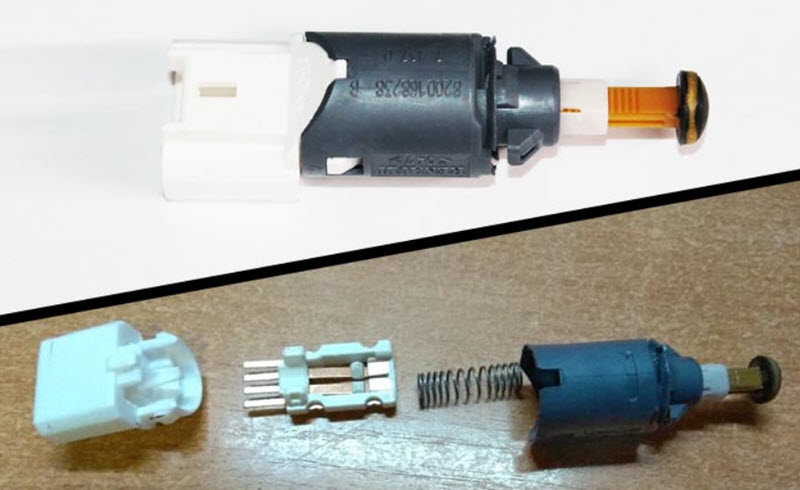

Ремонт «лягушки» стоп-сигналов

Некоторые концевики имеют разборную конструкцию, склоняющую сторонников самостоятельного ремонта к попыткам чистки и регулировки контактов, замены возвратных пружин и проклейке корпусов.

Заниматься всем этим нет никакого смысла, надёжность резко ухудшается, а новый датчик стоит недорого. При отказе его надо безусловно менять, желательно приобрести деталь от известного производителя. Много сэкономить тут не получится, а расположен он не в самом удобном для доступа месте.
