Как правило, автовладельцы вспоминают о вышедшей из строя печке салона лишь после прихода холодов. Одним прекрасным прохладным утром вы пытаетесь обогреть автомобильный салон, а тепло не идет. Замерзать в автомобиле не хочется, а на СТО ехать очень дорого. Что же делать? В данном случае сэкономить ваш бюджет поможет самостоятельный ремонт системы отопления. Об этом далее в статье.

Отопление ВАЗ 2110, устройство и принцип работы печки

Система отопления автомобиля ВАЗ 2110 состоит из: блока электронного управления печки, работающего из салона, воздуховодов, которые отходят от печки, и блока отопителя, обеспечивающего обогрев салона.

1_bcdf31bee1c41598c77f480a3ec88b0d_1

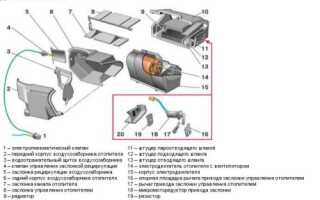

Блок отопителя представлен такими элементами:

  1. Электродвигателем, на котором закреплен вентилятор, чтобы нагнетать горячий воздух.
  2. Радиатором, без которого система работать не будет. При этом, в отличие от отопителя старого образца, радиатор новой печки ВАЗ 2110 не имеет крана, который перекрывает поток антифриза (тосола) через радиатор. В результате этого, он всегда (хоть летом, хоть зимой) нагрет. Это сделано для устранения протеканий, которые не редко наблюдаются через данный кран, а также — для максимально быстрого нагрева салона при необходимости. Приточная вентиляция в летнее время идет мимо радиатора, однако некоторые автовладельцы ВАЗ 2110 при ремонте печки добавляют этот кран в систему.
    1_bcdf31bee1c41598c77f480a3ec88b0d_1
  3. Тремя заслонками, одна из которых закрывает/открывает канал отопителя, вторая отвечает за рециркуляцию воздухозаборника, а третья, наиболее важная для салона — управляет отопителем.
  4. Резистором, регулирующим скорость обдува.

Все элементы заключены в блоке с дополнительными штуцерами, щитками и клапанами. Весь этот агрегат одет в корпус и расположен в подкапотном пространстве ближе к приборной панели.

Воздуховоды ВАЗ 2110, устройство  и зачем они нужны

Воздуховоды обеспечивают:

1_bcdf31bee1c41598c77f480a3ec88b0d_1

  1. Вентиляцию салона посредством центральных сопел.
  2. Воздухораспределитель отвечает за подачу тепла либо обычного воздуха с целью вентиляции.
  3. Для обогрева ног есть целая система, которая состоит из пяти сопел.
  4. На заднюю часть автомобильного салона направлены два воздуховода.
  5. Два боковых воздуховода отвечают за обогрев боковых стекол, а также частично салона, что обеспечивает лучшее отопление.
  6. Также есть 2 сопла для вентиляции.

Блок электронного управления печи

1_bcdf31bee1c41598c77f480a3ec88b0d_1

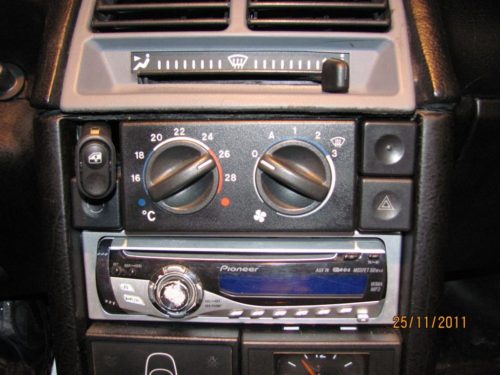

В блок электронного управления включены:

  1. Ручка контроллера. Данное устройство дает возможность задавать в салоне температуру, которую выдает блок печки. Ручка контроллера выставляет температуру воздуха, которая соответствует той, что за бортом, и включается посредством поворота ручки (до 30 градусов по Цельсию). Данную деталь, как правило, называют контроллером САУО.
  2. Датчик температуры контролирует включение печки, когда температура воздуха в салоне уменьшается на 2 градуса против заданной. Датчик имеет микровентилятор, и когда ручка управления расположена в позиции А, в блоке печки включается микромоторчик, после чего начинает работать заслонка, которая обеспечивает правильное отопление. Поэтому, перед ремонтом системы отопления, нужно проверить работу данного датчика. Он находится возле лампы отопления на потолке. Поскольку его ремонт не предусмотрен, при поломке данное устройство нужно сразу же заменить.
1_bcdf31bee1c41598c77f480a3ec88b0d_1
Вентилятор печки.

Печка 2110, чем печь нового образца отличается от старой печи

  1. Основное отличие новой печки от печки старого образца — в конструкции радиатора. Поэтому, если при осуществлении ремонта системы отопления вы решите установить радиатор нового образца, следует учесть некоторые нюансы.
  2. Помимо этого, контроллер САУО также имеет определенные отличия. Так, 4 и 5 позиционные контролеры, выпущенные до осени 2003 года, уже убрали с производства и они не подойдут на новые модели отопителя.
  3. Также отличаются микроредукторы, выпущенные до сентября 2003 года. Главное отличие — резисторы, поэтому необходимо обратить внимание на то, взаимозаменяем ли резистор в купленной вами модели ММР.
Резистор печки
Резистор печки

Причины неисправности печи

  1. Не регулируется температура печки. Причину нужно искать в блоке управления либо в заслонке.
  2. Не работает потолочный датчик.
  3. Печка не работает, в салон поступает лишь холодный воздух.
  4. Плохо поступает горячий воздух к боковым стеклам и/или к ногам.
  5. Уровень охлаждающей жидкости падает, что может происходить как явно (когда течет с патрубков или радиатора), так и скрытно.
  6. Печка работает, однако сильно шумит.

1_bcdf31bee1c41598c77f480a3ec88b0d_1

Если не регулируется температура причины и как устранить

Если отрегулировать температуру воздуха, который поступает в салон, не удается, возможно, неисправность кроется в датчике температуры, расположенном на потолке, возле плафона. Для его проверки, поверните регулятор до упора вправо, после чего поднесите руки к потоку воздуха, который поступает из системы отопления. Если тепло идет вне зависимости от того, в каком положении регулятор (в красной части), то дело не в датчике. Но, если воздух идет лишь в том случае, когда регулятор расположен в позиции максимального нагрева, его необходимо заменить (либо требует замены сам регулятор).

Моторедуктор
Моторедуктор

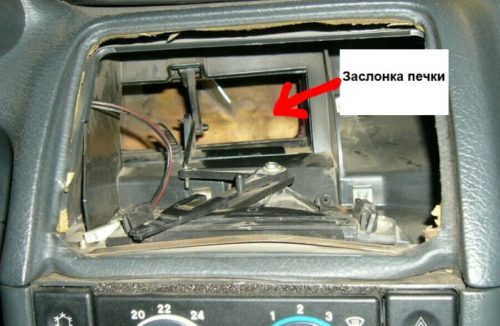

Также нужно проверить состояние заслонки. К ней подбираются посредством отсека мотора — нужно снять центральные дефлекторы и сдвинуть рукой заслонку. Если приходится ее снимать, лучше заменить пластиковую, которая идет штатно, на алюминиевую, поскольку она не так быстро зависает и деформируется.

Отопитель неисправен, причины и как устранить

Если отопитель «износился», его необходимо заменить. В таком случае мастера рекомендуют следующие модели: «2112-01» и «2112-02». Они идеально подходят для автомобиля ВАЗ 2110 и отличаются тем, что в комплектацию второго входит воздушный фильтр.

Моторедуктор неисправен, как заменить моторедуктор, пошаговая инструкция

1_bcdf31bee1c41598c77f480a3ec88b0d_1

  1. Демонтируем дворники.
  2. Снимаем жабо.
  3. С помощью короткой крестовой отвертки откручиваем три самореза, которые крепят редуктор.
  4. Отстегиваем провода.
  5. Ставим новый моторедуктор на место старого, для чего следует попросить помощника переключать положения регулятора, пока вы монтируете данную деталь.
  6. Устанавливаем жабо и дворники обратно.

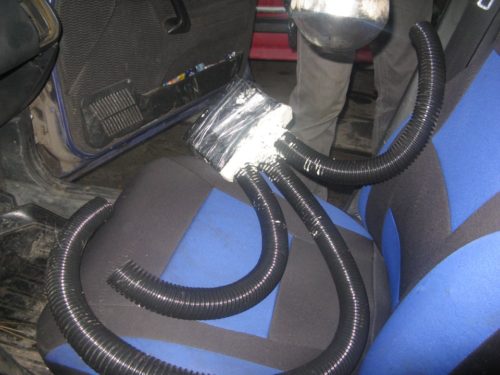

Доработка ВАЗ 2110, модернизация воздушного потока, если горячий воздух плохо поступает на боковые стекла и ноги, пошагово

1_bcdf31bee1c41598c77f480a3ec88b0d_1

Такая проблема довольно распространена на автомобилях ВАЗ 2110 — к стеклам и ногам плохо поступает тепло, хотя с отопителя оно идет нормально.

Решение данной проблемы лишь в модернизации воздуховодов и, помимо этого, в устранении щелей в каналах и самом салоне. Хотя данная работа довольно сложная, если осуществить ее качественно, можно на многие годы забыть о замерзших боковых стеклах и ногах. Конечно, при условии, что сам отопитель исправен.

Помимо этого, многие монтируют предпусковые обогреватели, что дает возможность быстрее прогреть салон автомобиля.

Система воздуховода
Система воздуховода

Советы профи: правила пользования отопителем, чтобы он служил долго

  1. Регулярно проверяйте уровень охлаждающей жидкости.
  2. Используйте лишь качественную охлаждающую жидкость.
  3. Следите за датчиком температуры тосола — не доводите до того, чтобы стрелка находилась на красном секторе.
  4. Никогда не используйте воду, так как ее температура кипения ниже, чем у тосола. Кроме того, вода приводит к быстрой коррозии элементов системы охлаждения.
