Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы. Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно. Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

Схема электропроводки прицепа легкового автомобиля

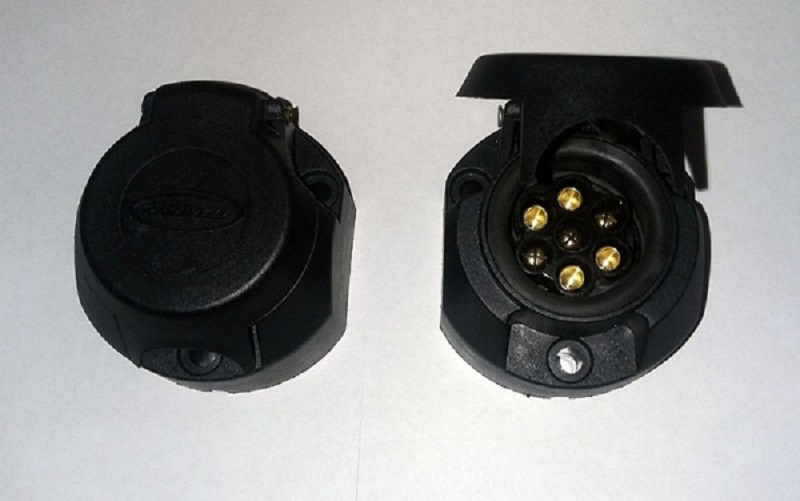

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов. Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой. Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

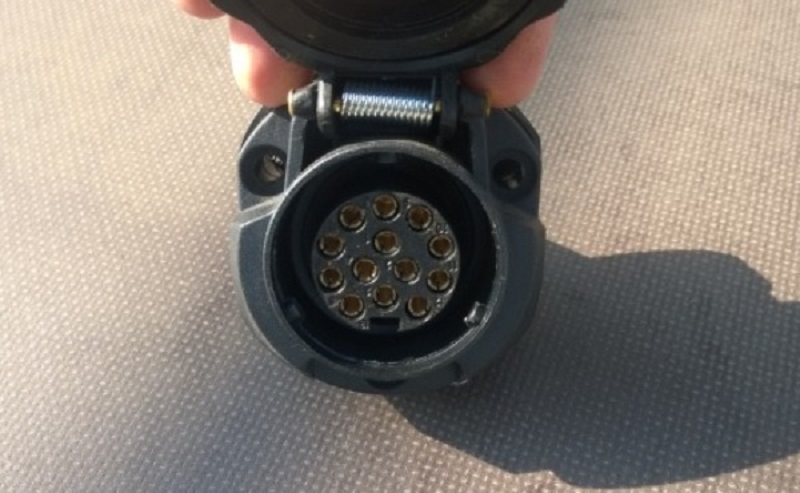

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

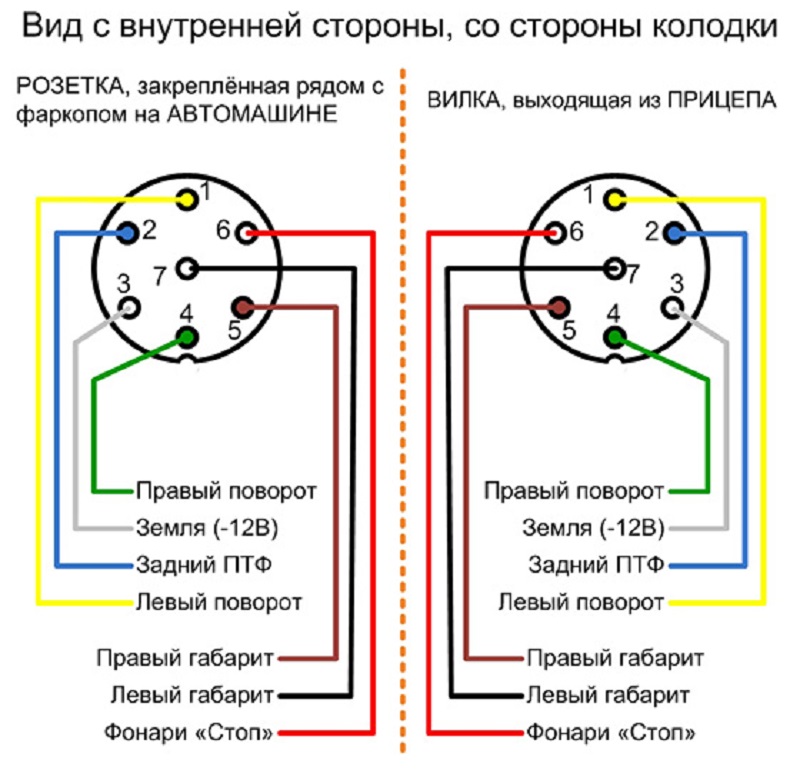

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

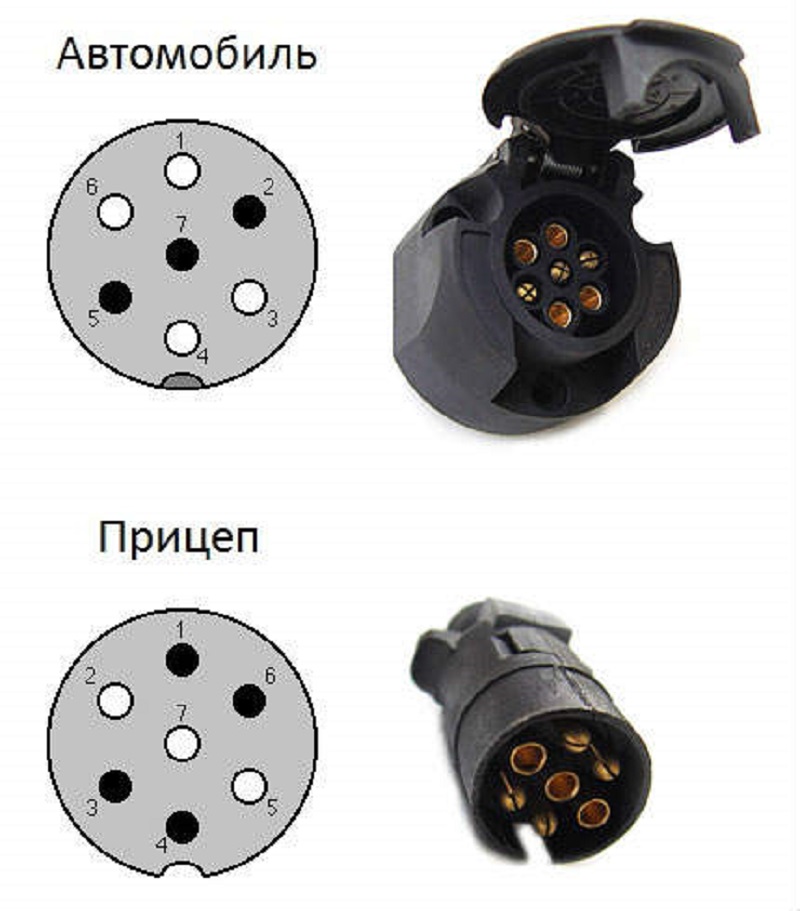

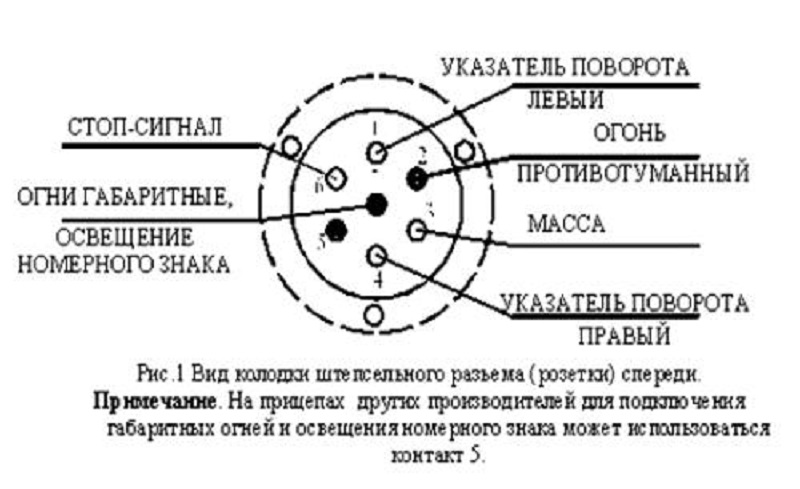

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

  1. Левый поворотник.
  2. Лампочка заднего хода.
  3. Земля.
  4. Правый поворотник.
  5. Лампочка стоп-сигнала.
  6. Габариты.

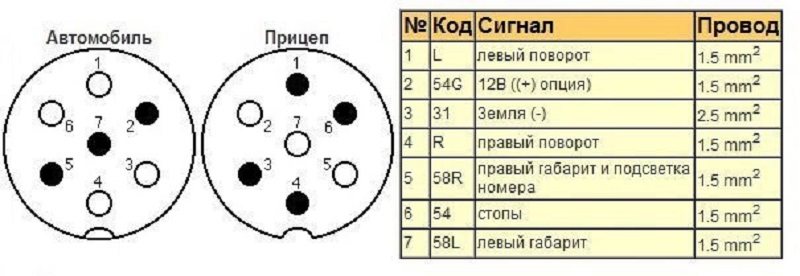

А вот европейская (универсальная) распиновка:

  1. Левый поворотник.
  2. Лампочка заднего хода.
  3. Земля.
  4. Правый поворотник.
  5. Правый габаритный фонарь и подсветка номера.
  6. Лампочки стоп-сигнала.
  7. Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

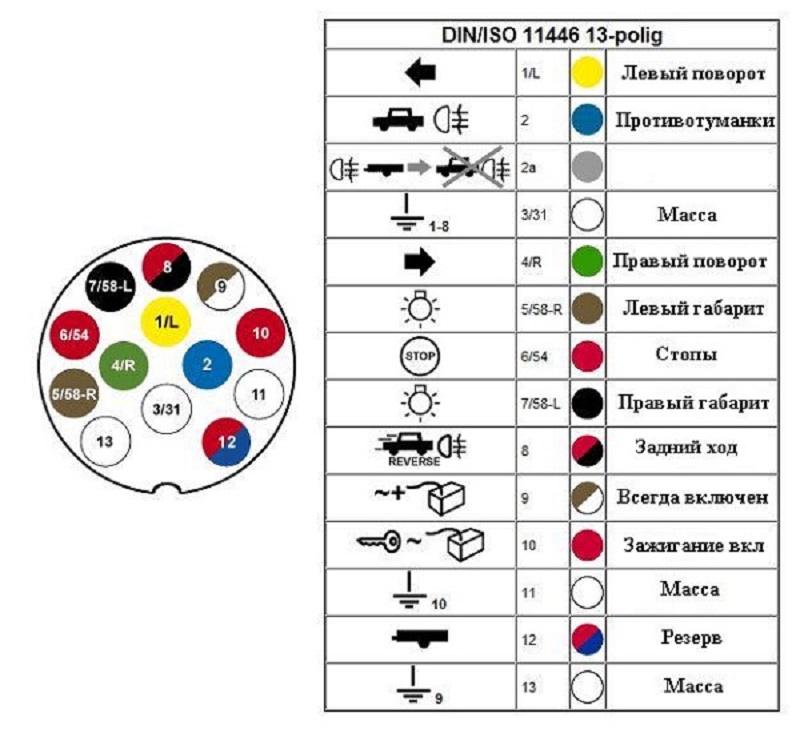

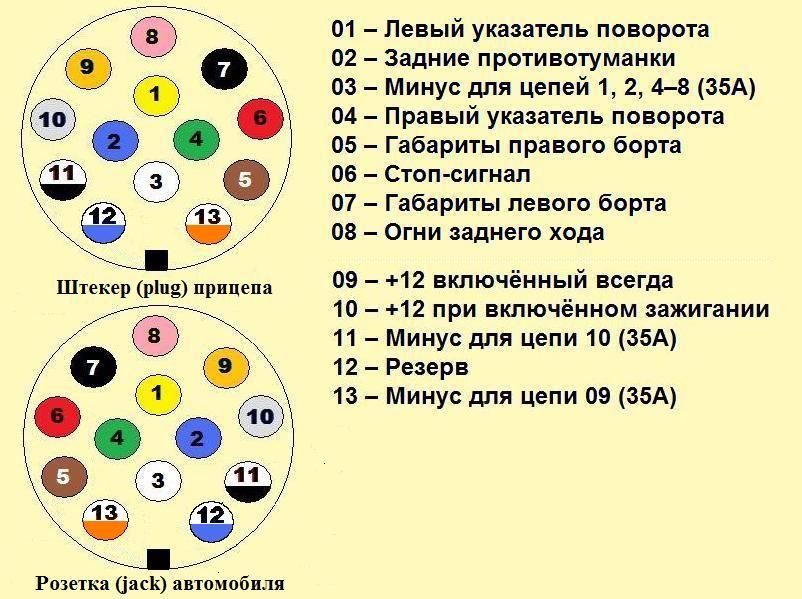

Распиновка на 13 клемм:

  1. Левый поворотник.
  2. Задний фонарь противотуманок.
  3. Земля для клемм 1-8.
  4. Правый поворотник.
  5. Левая сторона подсветки номера и габаритов.
  6. Стоп-сигнал.
  7. Правая сторона подсветки номера и габаритов.
  8. Лампочка заднего хода.
  9. Напряжение 12 V 35 Ампер, которое является постоянным.
  10. Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
  11. Земля.
  12. Сигнальная проводка.
  13. Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.

Для этого понадобится:

  • Комплект проводов.

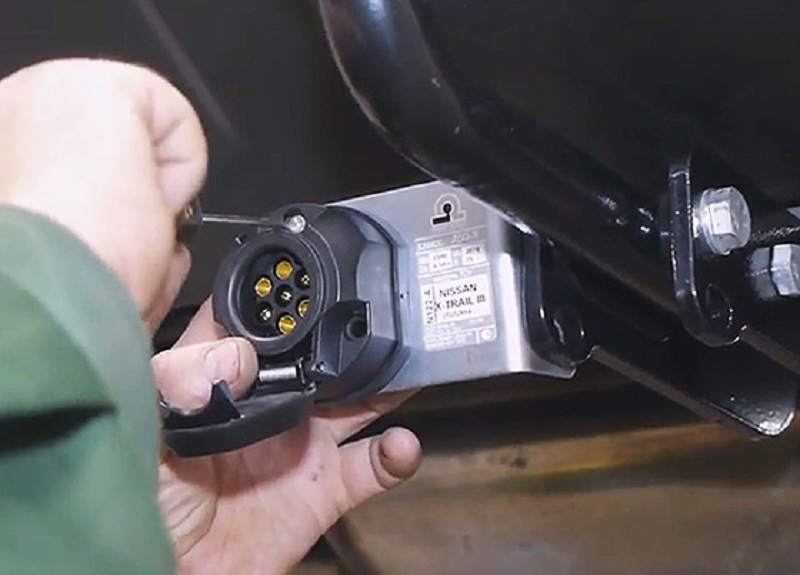

  • Розетка фаркопа для подсоединения прицепа.
  • Крепежи.
  • Крепежная пластина.
  • Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

  • Паяльник.
  • Изоляционная лента.
  • Термоусадка.
  • Соединительные клеммы для проводов, если таких нет в комплекте.
  • Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
  • Инструменты для снятия бампера либо его подрезки.
  • Отвертки.
  • Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

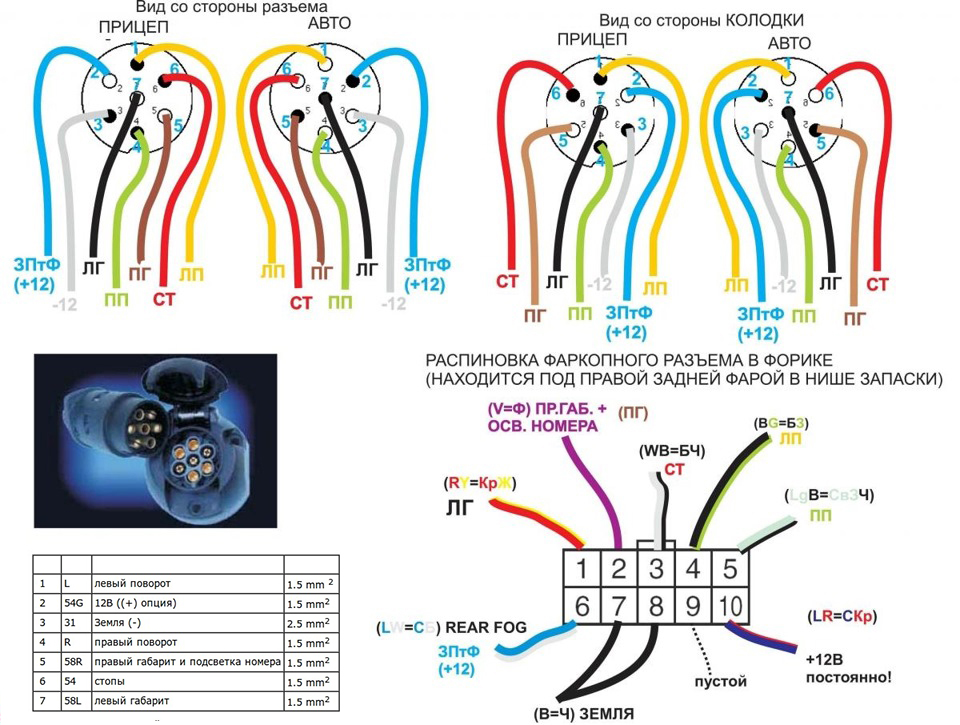

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

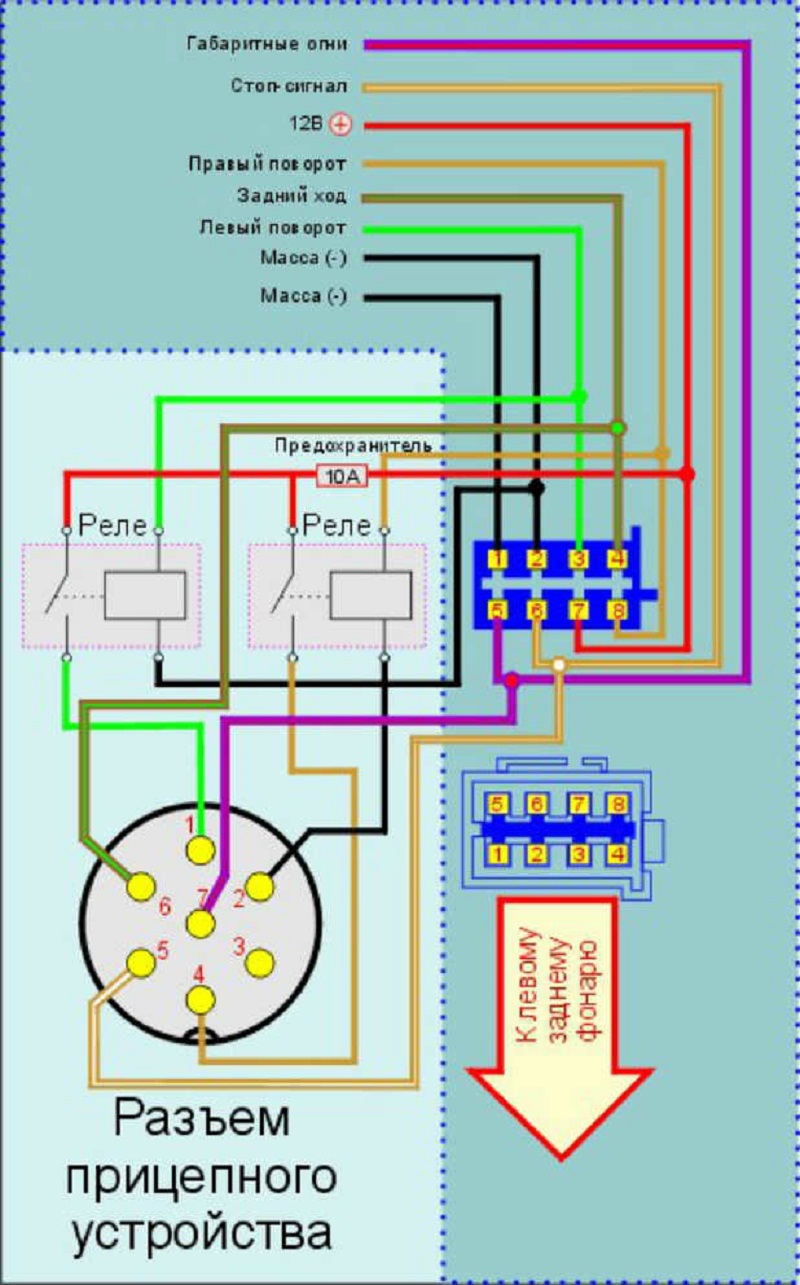

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

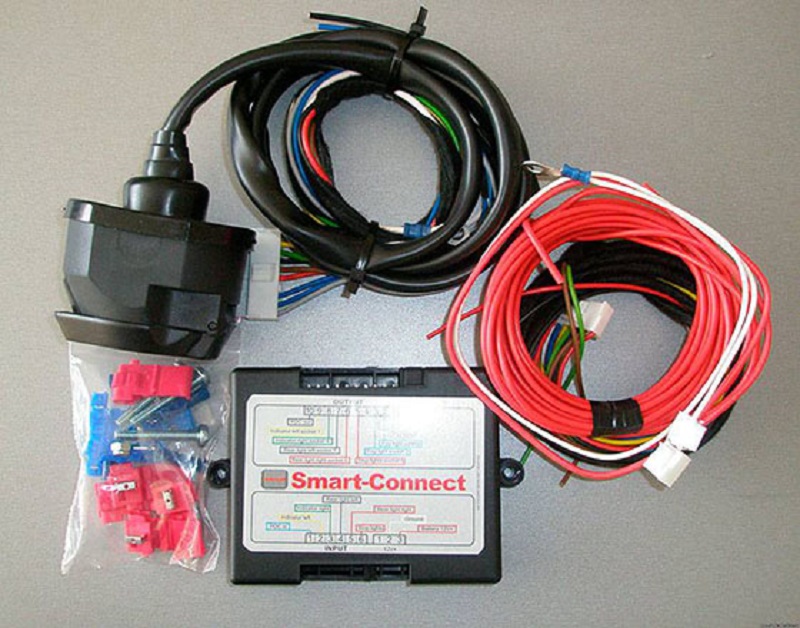

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.
