Как узнать дату выпуска ремня ГРМ, расшифровка обозначений

Ремень привода распределительных валов выделяется среди прочих деталей двигателя по нескольким причинам. Он один из немногих подлежит плановой замене на подавляющем большинстве автомобилей, одновременно интуитивно воспринимается автовладельцами как несерьёзная деталь, мягкая и непонятно из чего сделанная, на фоне прочих массивных металлических комплектующих изделий.

Но на самом деле всё очень хорошо продумано, надо только понимать особенности его службы и правильного выбора.

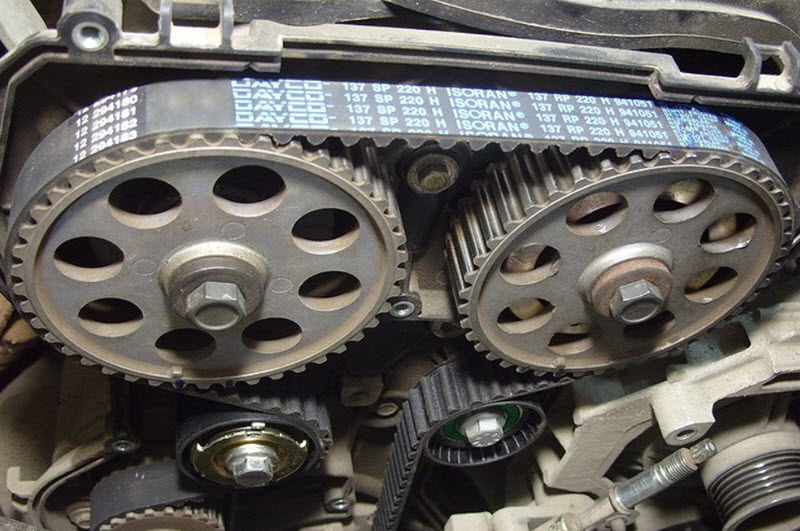

Для чего нужен ремень ГРМ

Правильная фазировка, то есть точность и синхронность открытия и закрытия клапанов газораспределительного механизма, может быть обеспечена только зубчатой передачей, исключающей проскальзывание.

Возможно несколько вариантов связи коленчатого и распределительных валов:

  • шестерёнчатая, так было сделано на устаревших двигателях с нижним расположение распредвала;
  • цепная, когда пластинчатая или втулочно-роликовая цепь работает по звёздочкам, насаженным на валы;
  • ременная, но ремень должен быть обязательно зубчатым с внутренней стороны и укладываться на такие же шкивы с аналогичным профилем зуба.

В последнем случае синхронизация будет не хуже, чем в первых, ремень не буксует, при этом обеспечивает несколько принципиальных преимуществ перед прочими типами привода.

Распредвалу обеспечено вращение со строго вдвое меньшей скоростью, как и положено по теории четырёхтактного двигателя. А начальная установка ремня по меткам или технологическим шаблонам исключит смещение оптимально подобранных фаз впуска и выпуска.

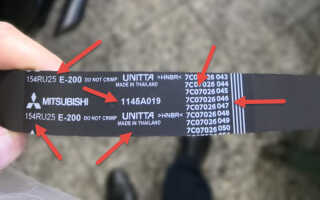

Расшифровка обозначений на ремне

Конфигурация ремня содержит целый ряд важных геометрических и технологических характеристик, без учёта которых он правильно работать на конкретном двигателе не будет:

  • количество зубьев;
  • профиль зуба и впадины;
  • ширина ленты ремня;
  • шаг зубьев, то есть расстояние между соседними повторяющимися геометрическими точками;
  • материалы и технологии, применяемые при производстве.

Не все из них находят отражение в заводской маркировке на изделии. Но уже делаются попытки стандартизации. Существуют нормативы международной организации ISO, но даже они неоднозначны. К счастью, особых сложностей в понимании размерных данных не возникает, поэтому даже в разрозненных обозначениях легко разобраться.

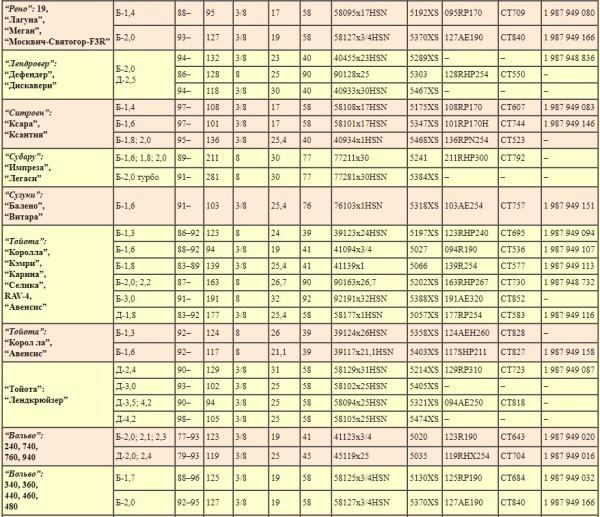

Например, кодировка ISO в виде 5 цифр, буквы «x» и ещё двух или трёх цифр содержит информацию о коде профиля зуба (первые две цифры), числе зубьев (ещё три), а после буквы – округлённую ширину в миллиметрах. Вполне достаточно информации для исключения грубых ошибок.

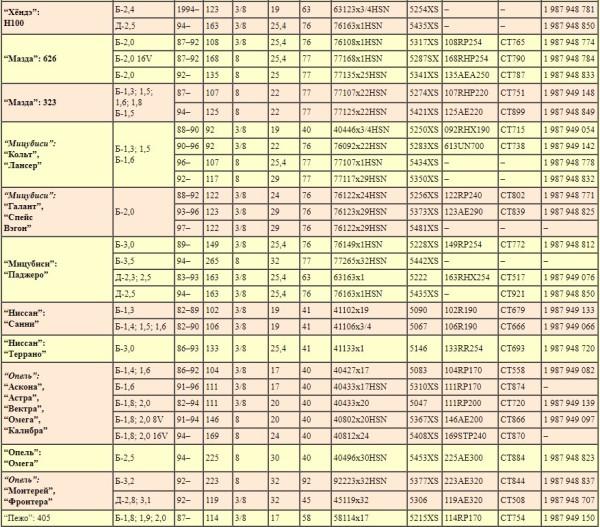

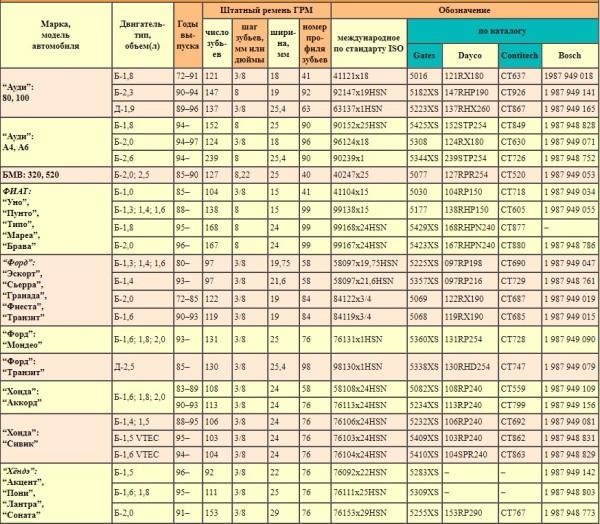

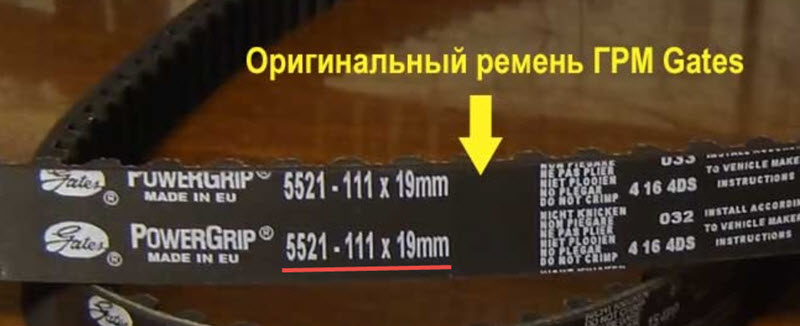

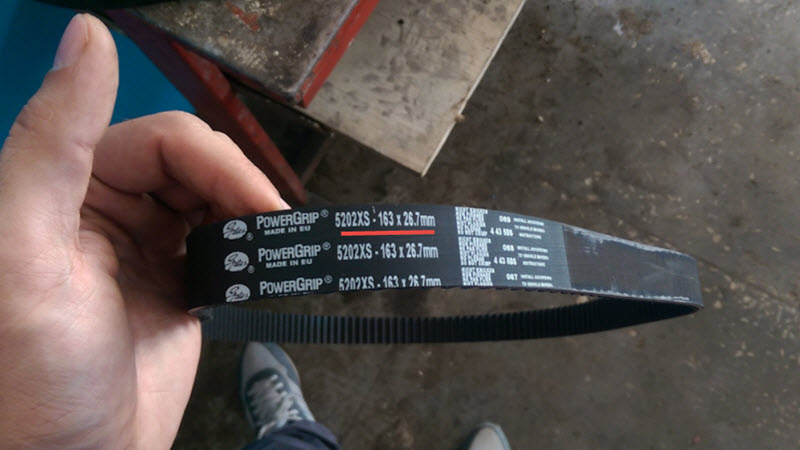

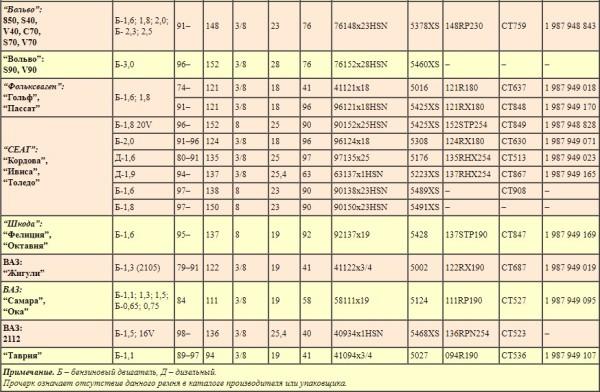

Некоторые из производителей используют свои маркировки, но тоже понятные. Данные те же, число зубьев, ширина, условное обозначение профиля. Необходимость в более полном наборе информации отсутствует, ремни подбираются по каталожным номерам производителей автомобилей и запчастей, таблицы кроссировки есть на сайтах фирм и торговых организаций. Сверяться с маркировкой стоит лишь для дополнительной проверки.

Технологии изготовления деталей описываются в информационных материалах крупных компаний. Один и тот же типоразмер может быть в различных исполнениях, что определяет прочность изделия, долговечность и стоимость.

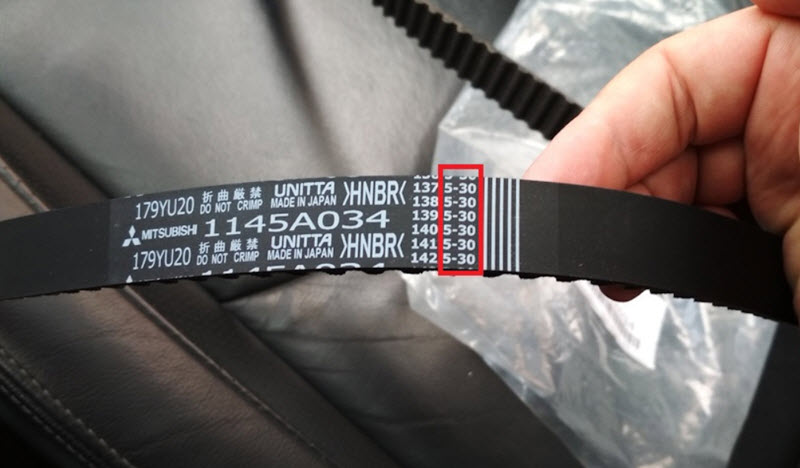

Как узнать дату производства

Время хранения ремня имеет значение, поскольку материал стареет и теряет надёжность. Дата производства указывается на упаковках и на самом ремне. Тут всякое единство отсутствует. Приходится обращаться к таблицам, которые несложно найти в сети.

Например, Contitech указывает дату естественным образом, по две цифры день и месяц, четыре цифры год. А Gates маркирует неделю двумя цифрами и последнюю цифру года.

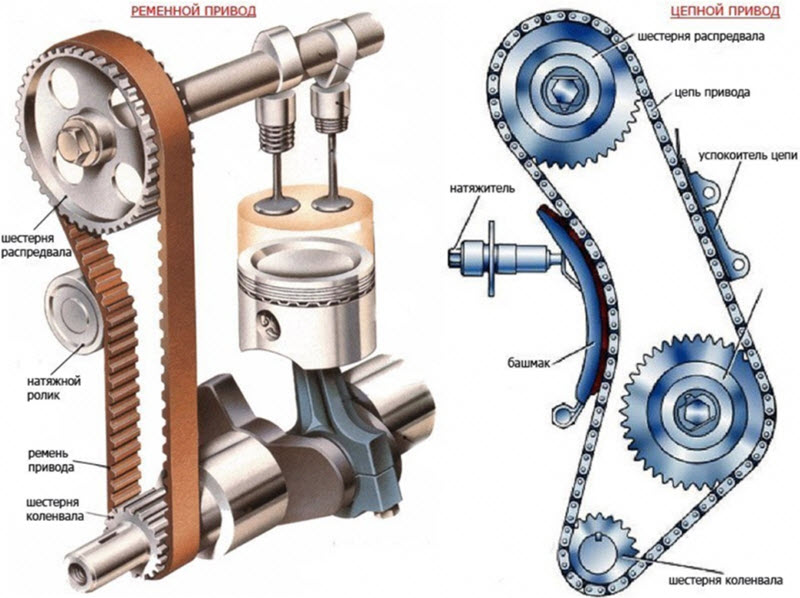

Что лучше цепной или ременной привод систем ГРМ

Переход на ременный привод ГРМ от цепного произошёл в стремлении снизить шумность привода. Мягкий эластичный ремень работает тише. Изначально он служил меньше, чем цепь. Но связано это было с несовершенством технологии изготовления, а особенно – с применением тогда мощных и крепких двухрядных втулочных цепей.

Но постепенно цепной привод подвергся модернизации, к сожалению, не в лучшую сторону. Стремясь снизить потери, уменьшить массу и шум, цепь стали делать однорядной и лёгкой. Надёжность и прочность снизились. При этом ремни совершенствовались.

В результате сейчас стало трудно выделить наилучший вариант, скорее всё зависит от конкретного двигателя. Некоторые цепные моторы ходят до замены привода столько же, сколько и ременные, при этом стоимость деталей, а особенно работы по замене, у ремня гораздо меньше.

Отдельные производители сообщают в официальных инструкциях о пробеге как ремней, так и цепей до капитального ремонта двигателя без замены. Этому верить никак нельзя. Ни один ремень не стоит эксплуатировать более 90-100 тысяч километров пробега, как и многие цепи. Обрыв и того и другого ведёт к большому ремонту мотора.

Достоинства и недостатки цепи

Плюсы цепи:

  • повышенная надёжность, цепь редко рвётся без предварительных симптомов, требующих замену;
  • работа в масле, защита от любых внешних воздействий;
  • возможность изготовления с запасом прочности, реально обеспечивающим работу до полного износа двигателя.

Недостатки:

  • шумность привода;
  • дороговизна деталей и ремонта;
  • повышенные потери, сказывающиеся на расходе топлива;
  • относительно крупный шаг, что не даёт точно настроить фазы в серийном производстве.

Цепных моторов сейчас намного меньше, чем ременных.

Плюсы и минусы ремня

Ремень работает бесшумно, легко заменяется по регламенту, стоит недорого вместе с прочими направляющими и натягивающими деталями. При этом не терпит попадания масла, грязи и антифриза, быстро расслаивается и рвётся.

Случаются необъяснимые изменения фаз из-за перескока ремня на несколько зубьев, но это редкое явление. Чаще проблемы возникают из-за пренебрежения профилактической заменой или выбора контрафактного изделия.

Правила выбора ремня системы ГРМ, комплектация

При замене ремня приобретается установочный комплект, это ремень, ролики, натяжители и крепёж. Качество всех изделий в наборе гарантирует фирма-производитель. При раздельной покупке можно совершить ошибку с большей вероятностью.

На ремне нельзя экономить. Обрыв обойдётся очень дорого, а внешних признаков износа не будет. Покупать надо у проверенных продавцов изделия известных фирм. Оригинал стоит дорого, ведущие производители поставляют то же самое, но в своей упаковке, намного дешевле, а подделывают любой товар, включая самый дорогой.

Если от того же зубчатого ремня приводится и водяной насос (помпа), то её надо заменить в наборе. Она далеко не всегда отрабатывает двойной ресурс привода, а последствия будут те же.

Самые популярные производители ремней ГРМ

Доверять можно компаниям Contitech, Gates, INA. Это проверенные, надёжные поставщики. Чуть дешевле обойдутся ремни Bosch, Dayco. Есть неплохие производители из Азии, например, Dongil, вполне бюджетные и надёжные.

Производителей, а также упаковщиков ремней множество. Некоторые поставляют комплектующие на конвейеры автомобильных фирм, в розницу эти товары попадают мало, обычно под брендом оригинала. Тут надо в каждом случае наводить справки. Но главное – не купить контрафакт, здесь выбор продавца даже важнее, чем производителя.
