Впервые на российском рынке Лада Калина появилась в ноябре 2004 года. Именно данный автомобиль положил начало новой эры в развитии Волжского автоконцерна. Данный автомобиль выпускался до 2013 года, а его общий тираж достиг объема в 600 тысяч штук. Транспортное средство стало новым во всем, от платформы и до эргономики салона. Передняя подвеска этого авто является независимой, типа МакФерсон, что считается существенным продвижением компании Лада вперед.

Передняя подвеска Калина, схема устройства с расшифровкой

Чехол (1), шаровая опора (2), стопорное кольцо (3), гайка ступичного подшипника (4), защитный колпак (5), ступица (6), ступичный подшипник (7), поворотный кулак (8), диск механизма тормозов переднего колеса (9), щит механизма тормозов (10), гайка (11), эксцентриковый болт (12), поворотный рычаг (13), пружина передней подвески (14), шток амортизатора (15), верхняя чашка пружины (16), верхняя опора стойки амортизатора (17), гайка штока амортизатора (18), подшипник верхней опоры стойки амортизатора (19), прокладка пружины (20), буфер хода сжатия (21), защитный кожух (22), телескопическая стойка (23), приводный вал переднего колеса (24), крепежный кронштейн штанги стабилизатора поперечной устойчивости (25), растяжка передней подвески (26), штанга стабилизатора поперечной устойчивости (27), стойка стабилизатора поперечной устойчивости (28), рычаг передней подвески (29).

Признаки неисправности передней подвески Калина

О возникших неисправностях в передней подвеске свидетельствуют стук и скрип, которые нарастают с повышением скорости.

Стук в передней подвеске на Калине, причины стука

Существуют четыре главные причины появления скрипов и стуков в передней подвеске:

  • Качество дорожного полотна. Да, даже самая новая и идеальная подвеска может стучать и поскрипывать на плохих дорогах, даже если ранее этого не наблюдалось. Чтобы проверить эту теорию, проедьте несколько сотен метров по хорошо асфальтированной дороге. Если стука нет, значит подвеска в порядке. В противном случае смотрите вторую причину.
  • Если стук сопровождается вибрацией в рулевое колесо, значит его причина — неисправность рулевой рейки либо истончение тормозных дисков.
  • Третья причина — потерявшие тонус пружины, из-за чего корпус автомобиля фактически бьется об подвеску.
  • Исхудавший сайлентблок, предназначенный для гашения стуков и вибраций при движении.

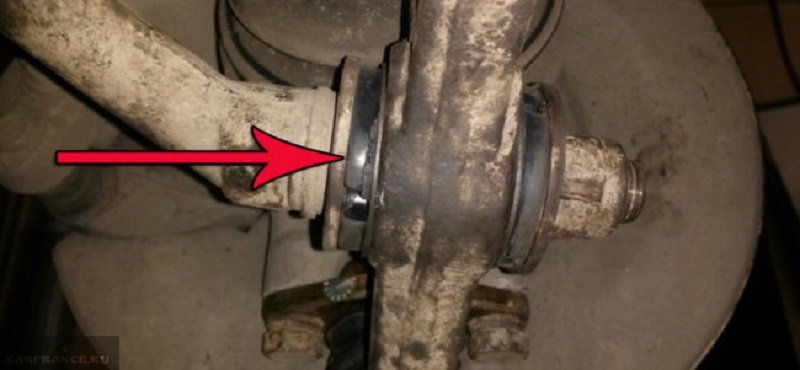

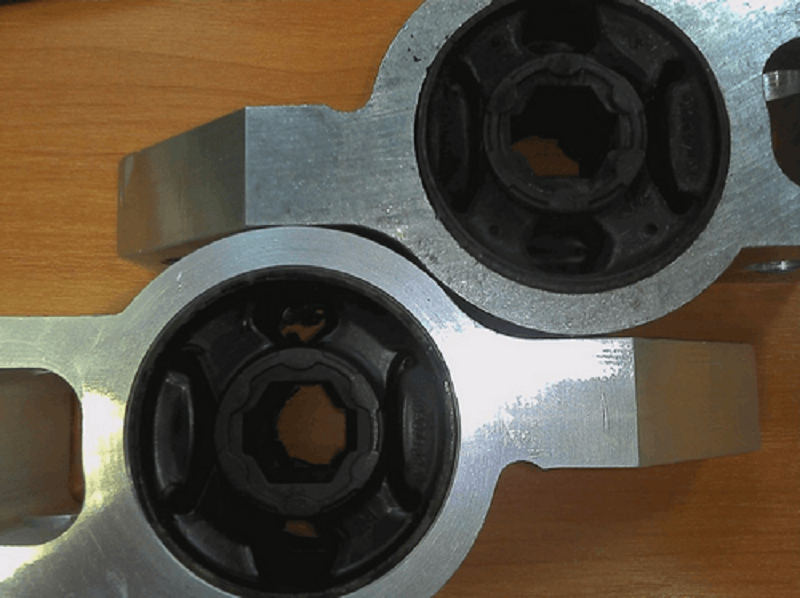

Сайлентблоки передней подвески Калина

Замена сайлентблоков в передней подвеске Калины нужна спустя 15-17 тыс. км, поскольку в большинстве случаев они теряют свои функции именно после прохождения данного километража. Поэтому если стуки в подвеске появились именно в данный период километров, значит проблема в неисправных сайлентблоках.

Инструменты, приспособления, расходные материалы

Для замены сайлентблоков вам потребуются такие инструменты:

  1. Домкрат.
  2. Набор гаечных ключей.
  3. Отвертка.
  4. Смазка для сайлентблоков.
  5. WD-40.
  6. Зубило.
  7. Молоток.

Выбор рабочего места

Чтобы заменить сайлентблоки на новые, нужно загнать автомобиль на подъемник или смотровую яму.

Замена сайлентблоков на Калине пошагово

Сначала демонтируйте поперечный рычаг:

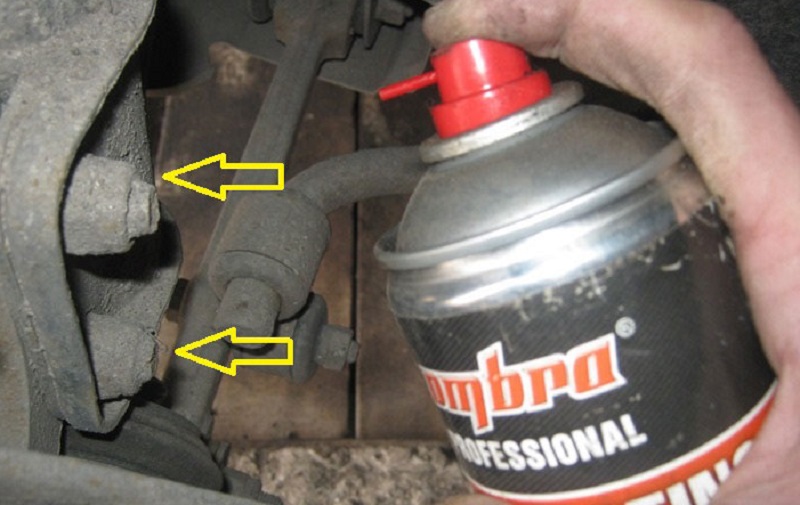

  1. Снимите колесо и обрызгайте все соединения поперечного рычага с помощью WD-40.
  2. Когда смазка проникнет в труднодоступные места, начинайте откручивать болты.
  3. Демонтируйте болт шаровой опоры, однако перед этим уберите с болта шплинт.
  4. Далее открутите крепежный болт шарнира продольной растяжки и уберите его.
  5. Затем открутите болт с гайкой, фиксирующий стойку стабилизатора.
  6. Следующим этапом является болт поперечного рычага. После демонтажа болта с гайкой, можно снимать рычаг.

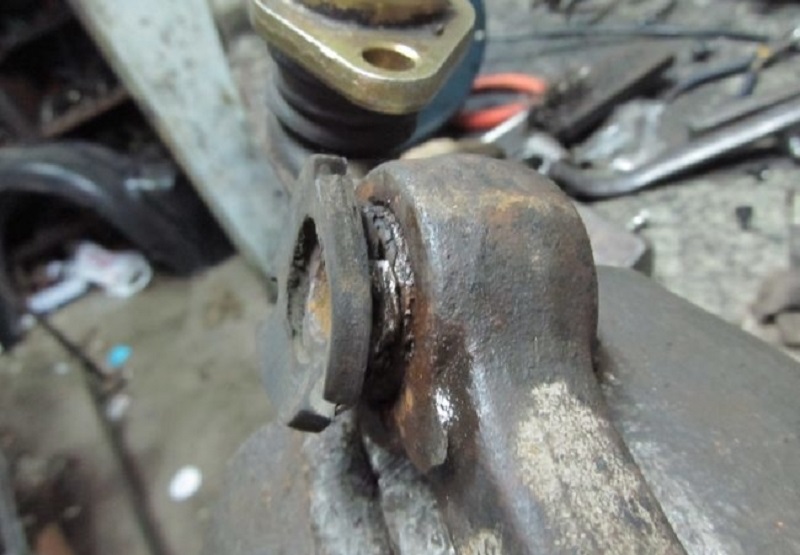

Далее переходим к резино-металлическому шарниру продольной растяжки:

  1. Предварительно зажав рычаг в тисках, по очереди выбивайте сайлентблоки с помощью тонкой плоской отвертки или зубила.
  2. Если в ходе снятия в рычаге останется его металлическое основание, придется его также выбивать и очищать посадочное место от грязи.
  3. Установка новых сайлентблоков выполняется посредством их запрессовывания в рычаг с помощью тисков, с полной фиксацией, нанося молотком удары каждые 5-8 мм по корпусу.

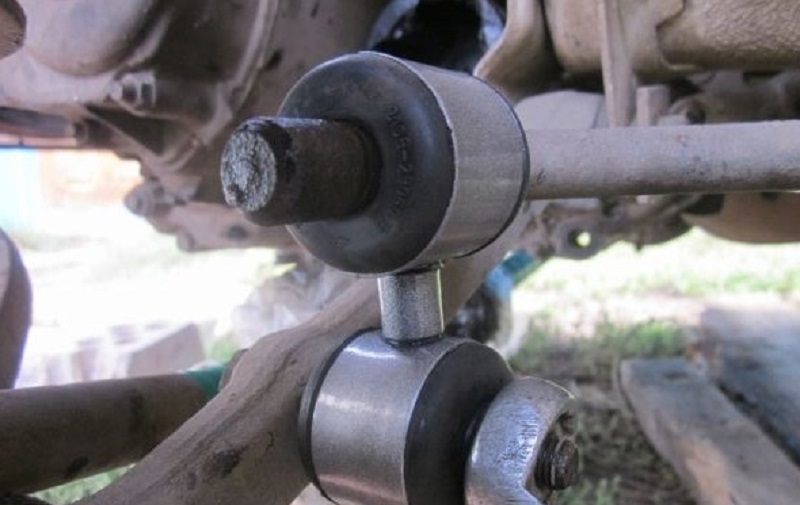

Подушка и стойка стабилизатора:

  1. Демонтировать стойку стабилизатора очень просто. Достаточно выкрутить крепежный болт от поперечного рычага, второй конец просто освобождаем от стабилизатора простыми раскачиваниями.

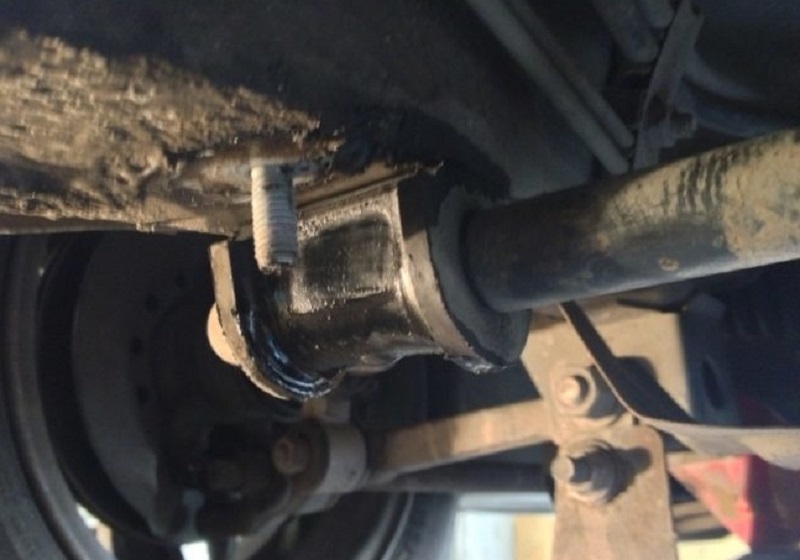

  2. Чтобы освободить подушку, возьмите ключ на «13» и открутите по два крепежных болта кронштейна, после чего высвободите ее.
  3. Когда она будет освобождена, ее можно снять, разрезав ножом в наиболее тонком месте, или снять со стабилизатора, смазав его WD-40 либо мыльным раствором.

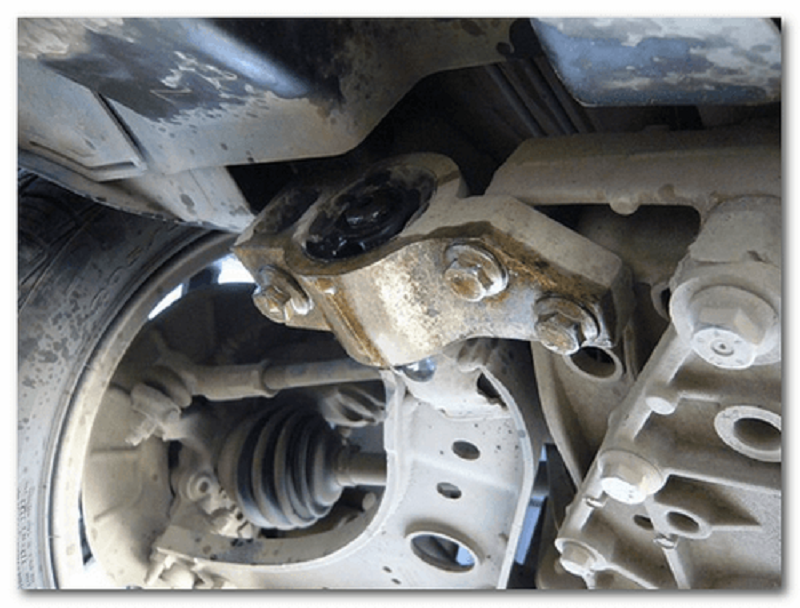

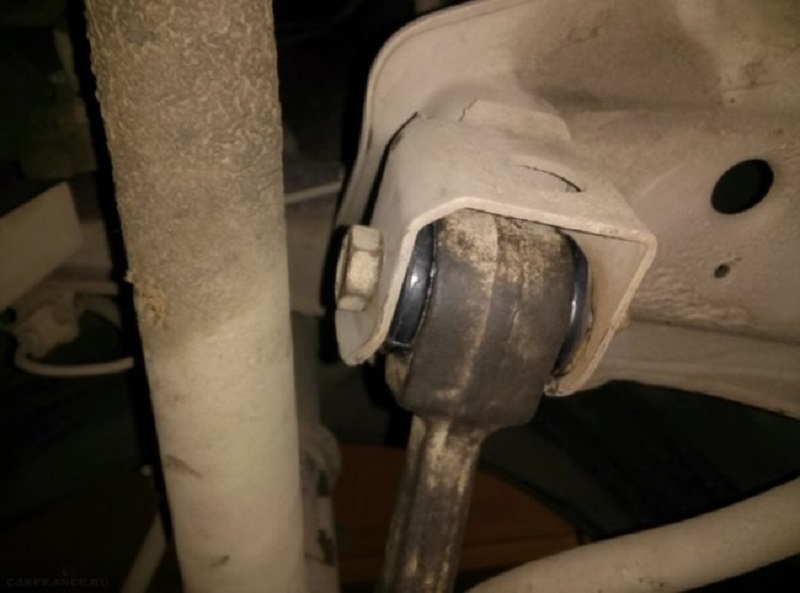

Кронштейн поперечного рычага:

  1. Наиболее крупный сайлентблок рычага находится у самого основания.

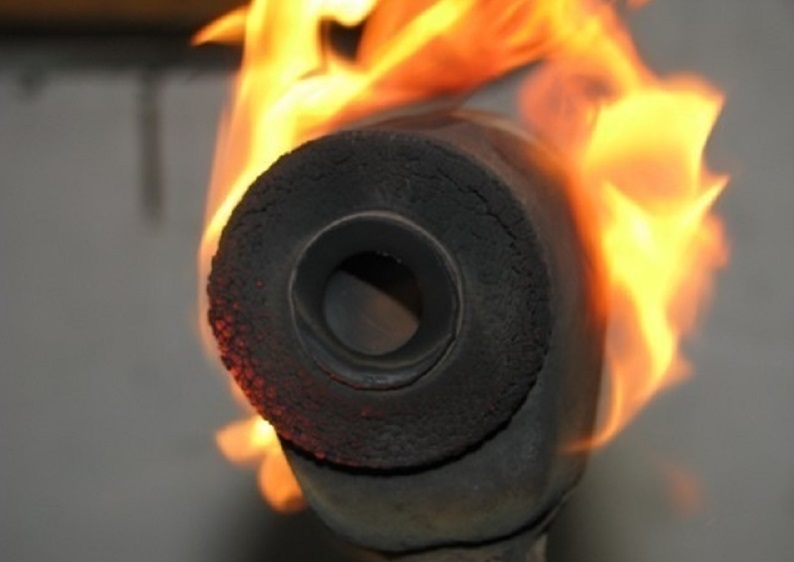

  2. Самым простым вариантом его снятия является поджог. Когда на нем прогорит резина, достаньте его и очистите посадочное место. Безусловно, его можно выпрессовать через тиски, однако это займет время.
  3. Новые сайлентблоки смажьте WD-40 или мыльным раствором и установите на место с помощью головки на «30» и тисков, запрессовывая его.

Пружина передней подвески Калина, как поменять пружину

Порядок работ:

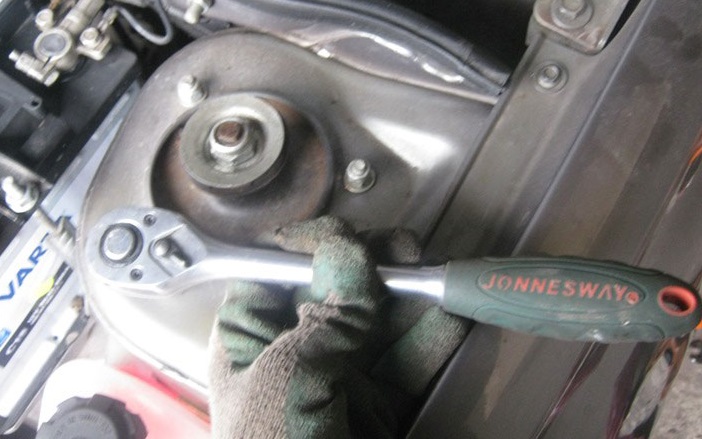

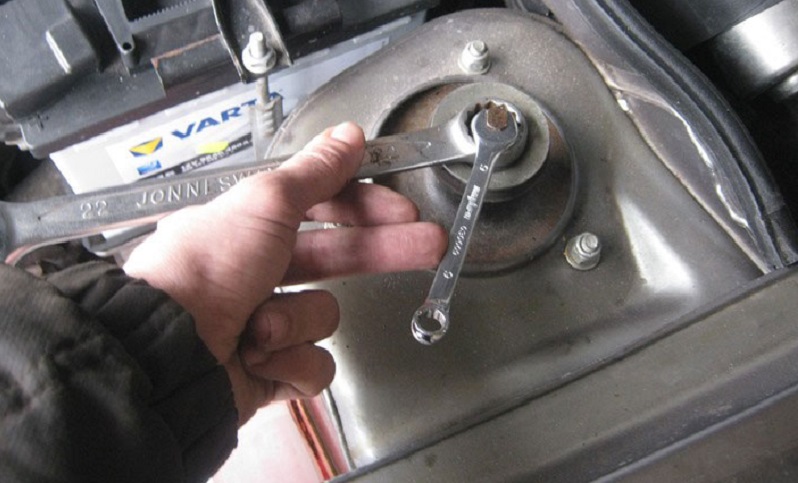

  1. Сначала откройте капот и ослабьте верхнюю крепежную гайку опоры к стойке: накиньте на гайку ключ на «22» и ослабьте крепление, удерживая шток от проворачивания ключом на «9». Достаточно сделать несколько оборотов.

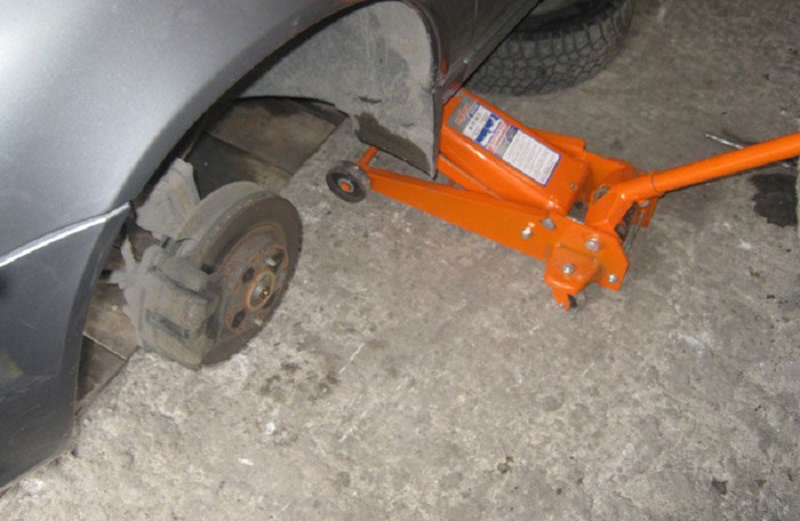

  2. Далее поднимите переднюю часть авто домкратом и снимите колесо.

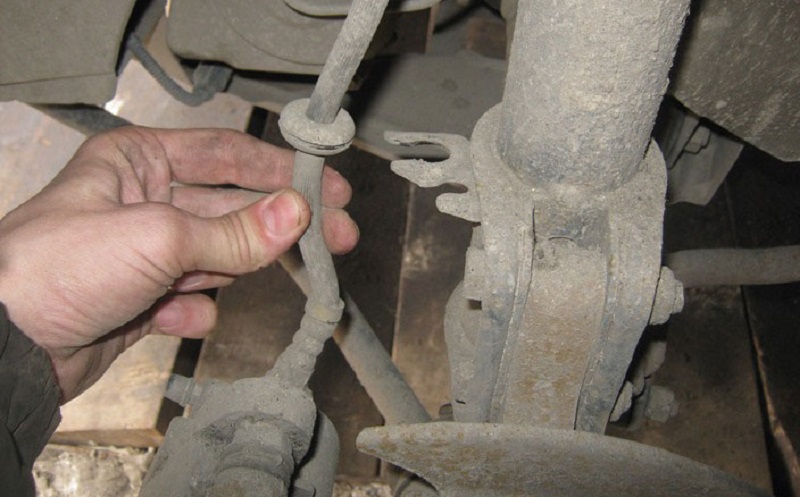

  3. Выньте тормозной шланг с зацепления на стойке и отведите его в сторону.
  4. Далее нанесите на все соединения проникающую смазку.

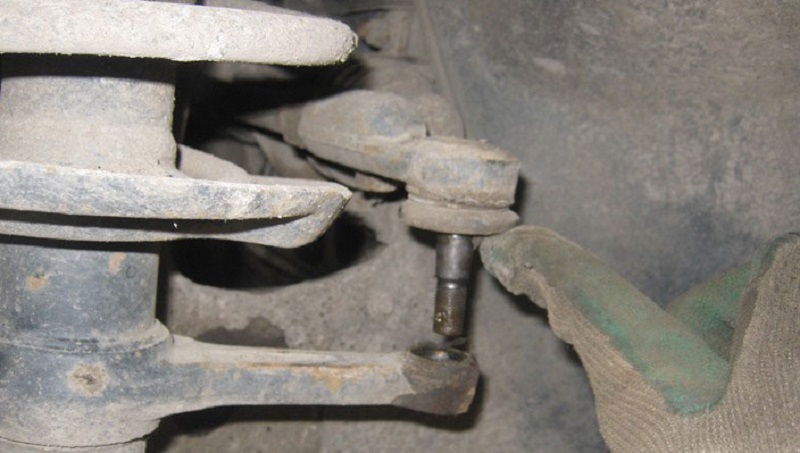

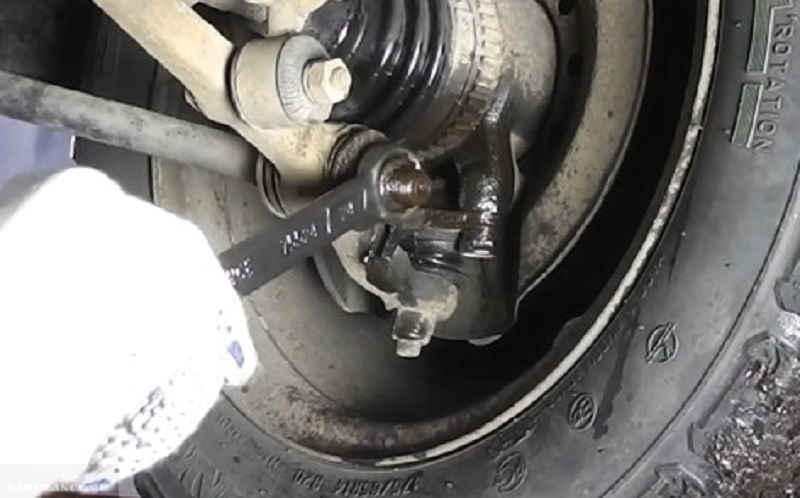

  5. Затем открутите гайку, которая крепит рулевой наконечник к поворотному рычагу, и выбейте оттуда наконечник с помощью молотка и монтировки, либо выпрессуйте, используя съемник.

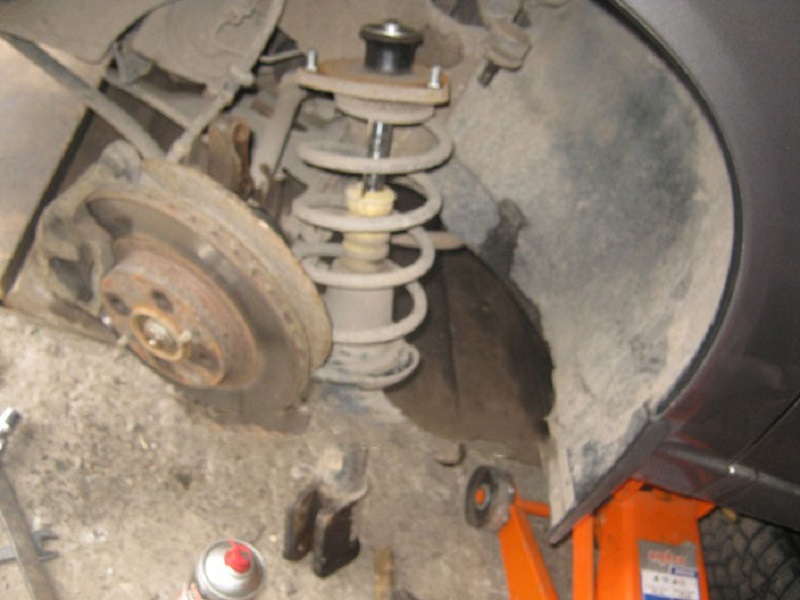

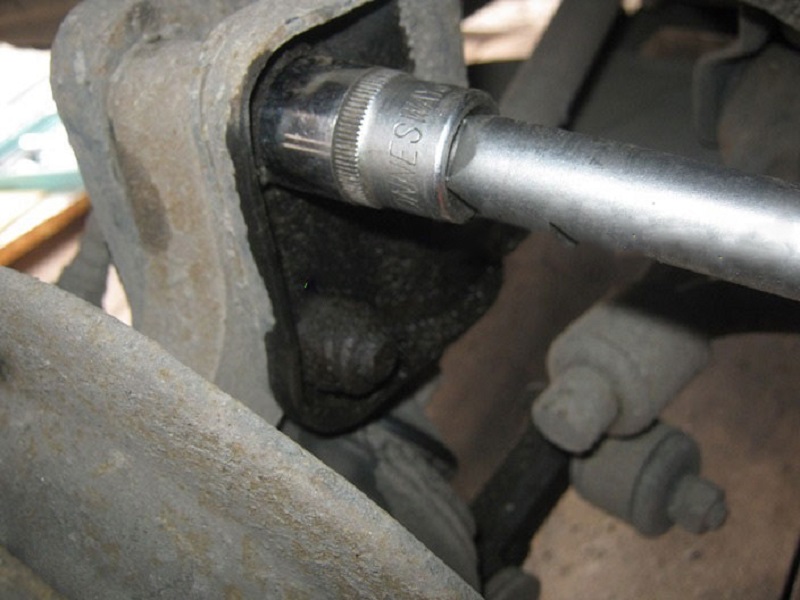

  6. Теперь приступайте к нижнему креплению стойки, где нужно отвернуть две гайки с помощью ключей на «17» и «19».
  7. Осталось открутить три крепежные гайки передних опор к стакану (кузову).
  8. Последнюю гайку не откручивайте до конца, чтобы стойка держалась. Когда вы разъедините стойку с поворотным кулаком, можно открутить последнюю гайку, и опустить ее вниз, придерживая другой рукой.

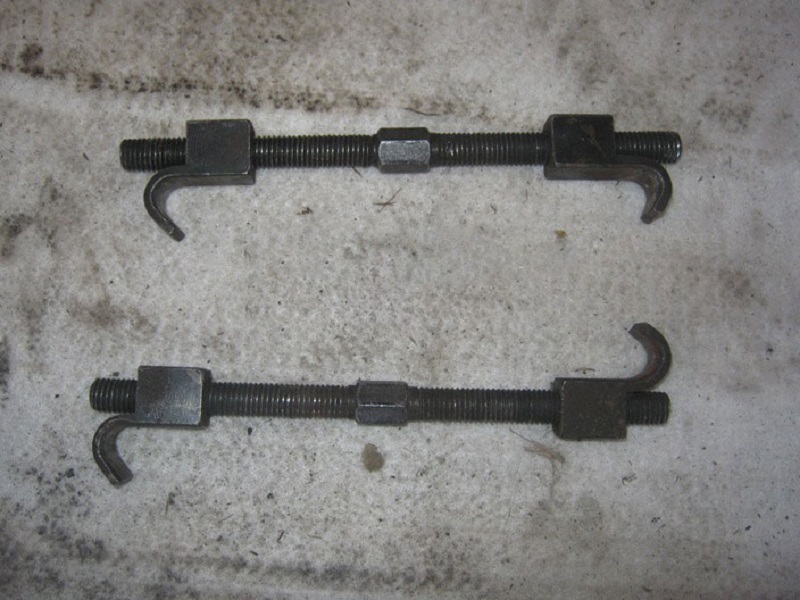

  9. Теперь вам потребуются стяжки пружин. Их можно приобрести в любом автомагазине.

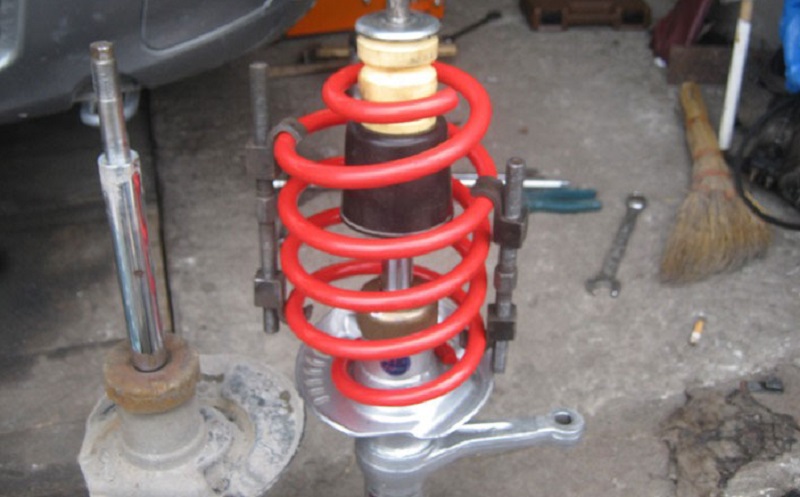

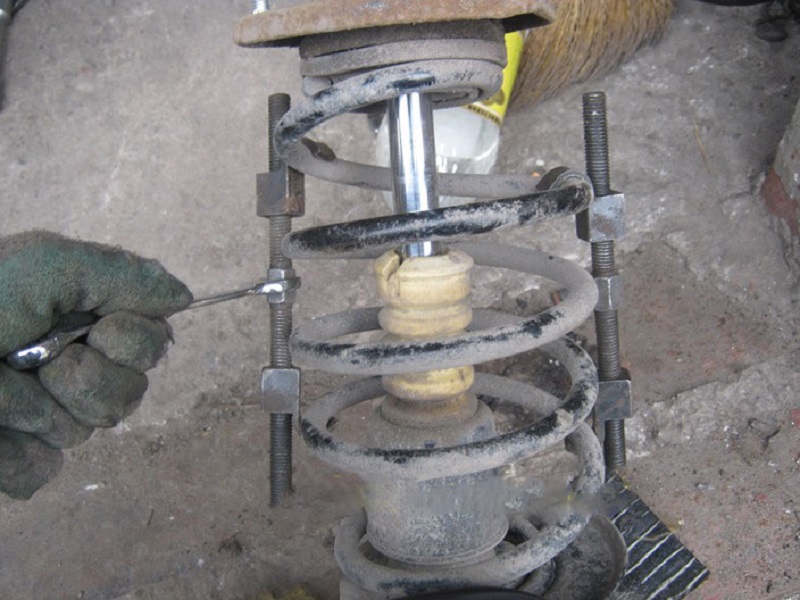

  10. Оденьте их с обеих сторон на витки пружины и с помощью данных приспособлений выполните их сжимание.
  11. Когда пружина будет достаточно стянута и не будет упираться в опору стойки, открутите верхнюю гайку.

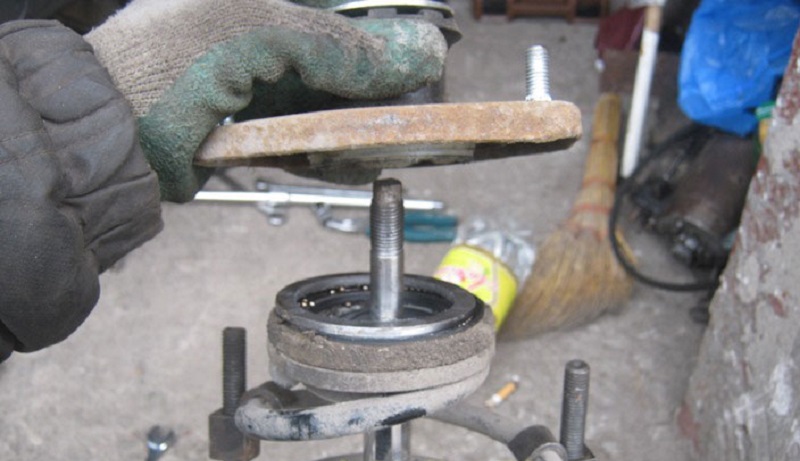

  12. Выньте опору вместе резинкой, чашкой и подшипником.
  13. Затем можно вынимать пружину.
  14. Сборка выполняется в обратном порядке.
  15. Новые пружины стяните до требуемого момента и оденьте на стойку. Крайний нижний виток должен попасть точно в углубление.

Советы профи: если рулевая рейка неисправна, кому доверить ремонт

При неисправности рулевой рейки не стоит самостоятельно бороться с данной проблемой, лучше сразу привезти автомобиль на СТО, во избежание более серьезных проблем в дальнейшем.
