На сегодняшний день автомобильные антенны имеют различное назначение. В боевое время они ловят связь, а в мирное — навигационную информацию и каналы вещания. Ввиду простоты конструкции автомобильную антенну можно изготовить самостоятельно. Об этом далее в статье.

Антенна для автомобиля, устройство и назначение

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Автомобильной антенной называют специальное устройство, которое принимает электромагнитные радиосигналы и преобразовывает их в электрический сигнал. Чтобы изготовить антенну для авто своими руками, необходимо определиться с типом модуляции, диапазоном волн и назначением устройства. Это три ключевые составляющие, которые закладываются в конструкцию.

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Виды автомобильных антенн по назначению

  1. Связные автомобильные антенны.
  2. Прием телевещания.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

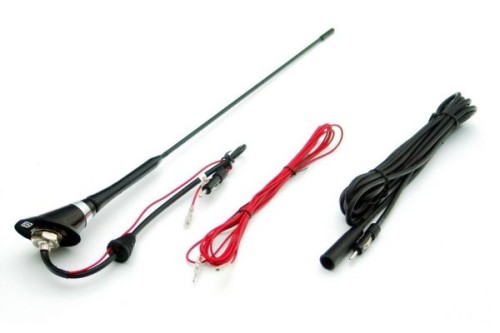

  3. Прием радиовещания.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

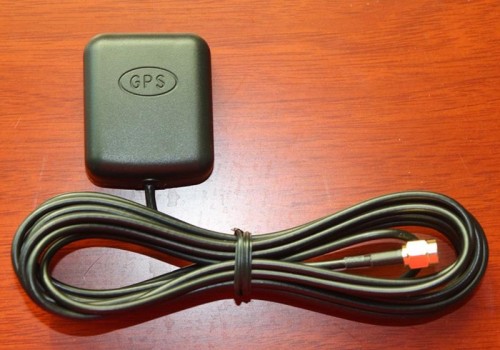

  4. Прием спутниковых данных для навигационных систем.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Виды автомобильных антенн по способу установки

  1. Встраиваемые.
  2. На струбцине.

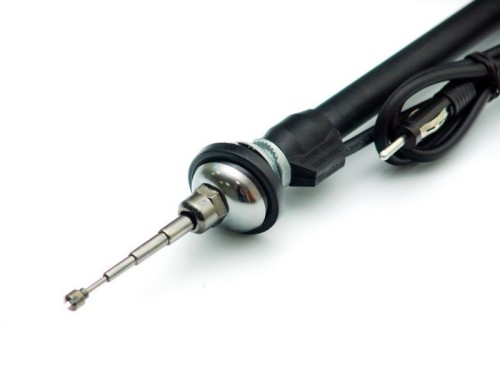

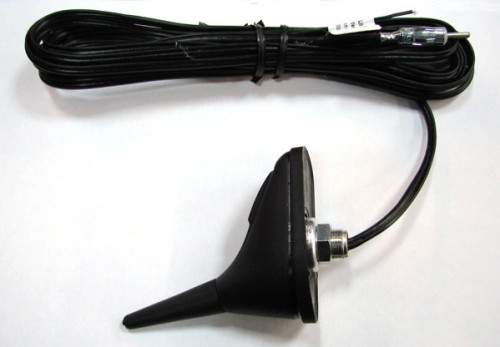

  3. На резьбовом соединении.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

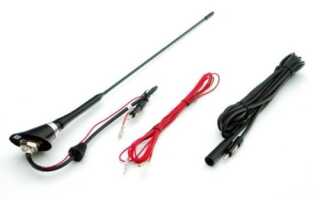

  4. Врезные.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112
  5. На присоске.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

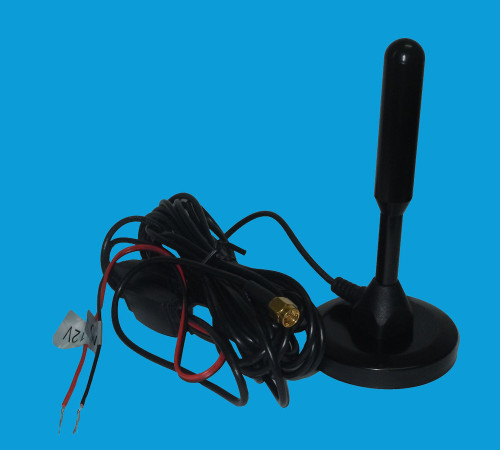

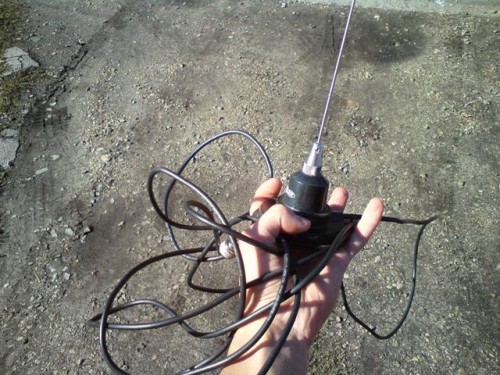

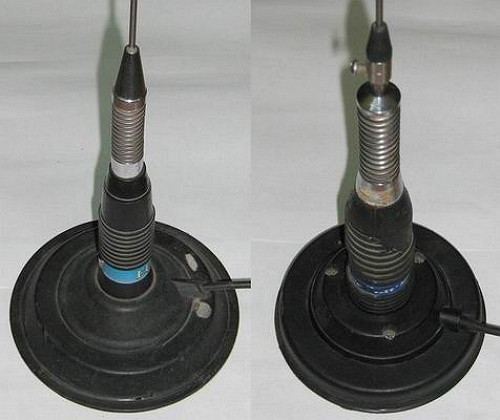

  6. Магнитные.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Виды автомобильных антенн по месту крепления и типу усиления

По типу усиления различают следующие виды автомобильных антенн:

  1. Пассивные.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

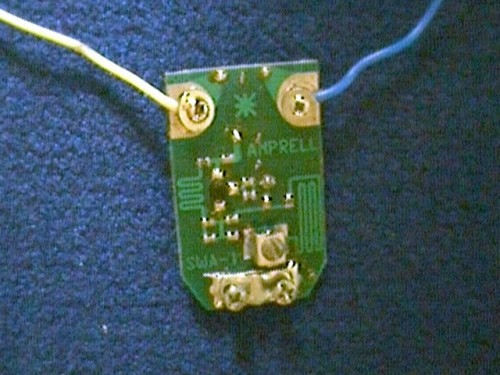

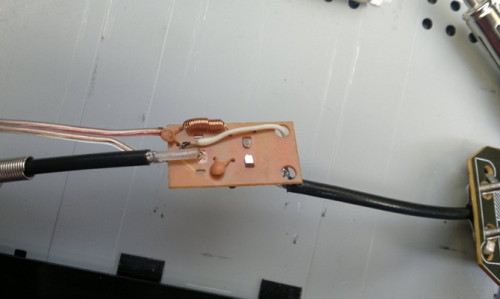

  2. Активные.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

По месту крепления:

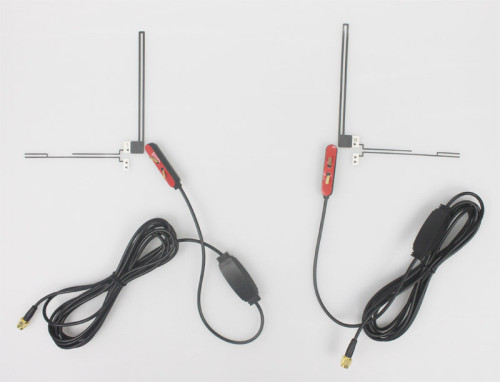

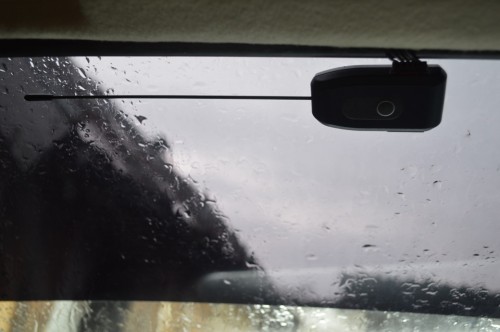

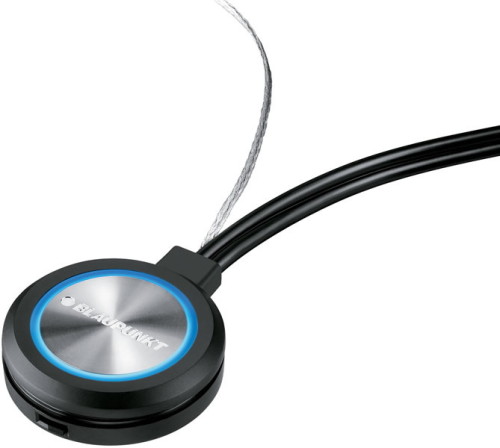

  1. Салонные (внутренние) автомобильные антенны.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

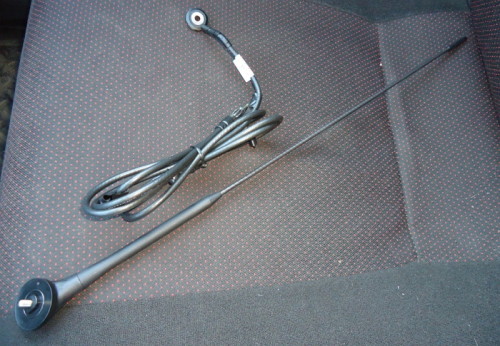

  2. Наружные.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Принцип работы связной антенны автомобиля

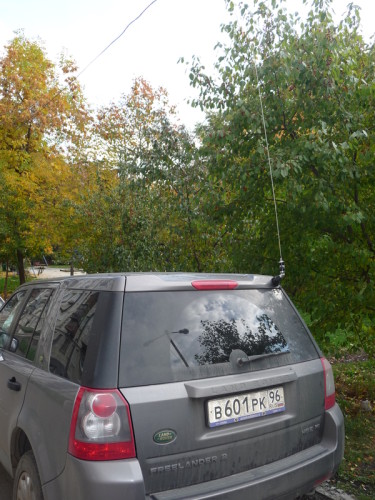

Размер автомобильной антенны напрямую зависит от диапазона. Именно поэтому связные антенны на 27 МГц имеют такие большие габариты. Наиболее мощные вариации способны достигать два метра в длину, однако, согласно правилам науки, они должны быть еще выше. Чтобы регулировать отличия между четвертью длины волны и реальным размером существует удлиняющая в основании катушка.

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

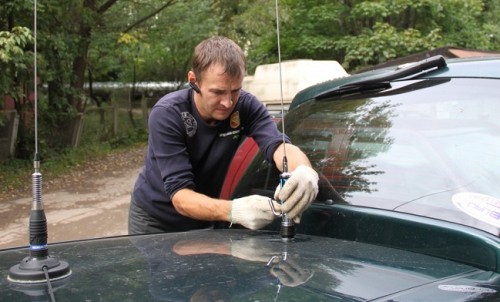

На автомобили связную антенну устанавливают строго вертикально, что обусловлено типом поляризации. Стоит отметить, что все связные антенны способны наклоняться посредством рычага в определенных дорожных условиях, к примеру, чтобы одолеть пролет низкого моста либо не сломаться в лесу. Как правило, связные антенны используют владельцы крупногабаритных фур. Допускается монтаж на джипы и другие автомобили, однако вид получится не очень привлекательный.

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Цифровая автомобильная антенна, принцип работы

Цифровые автомобильные антенны для приема ТВ, как правило, выглядят как полицейские мигалки, однако выполнены в другом цветовом решении. Ничего сложного в их устройстве нет, просто они должны принимать частоту около сотен МГц. К примеру, первый в Москве мультиплекс располагается на частоте 559 МГц.

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Цифровые автомобильные антенны на магните, как правило, размещаются на крыше, а провод проходит непосредственно над дверью без различных доработок. Сигнал отличается наличием горизонтальной поляризации, основная задача устройства — принимать его с каждого азимута.

Антенна радиовещания

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Антенны радиовещания представляют собой как «мигалки», так и штыри небольшой высоты, наподобие тех, которые принимают сигналы раций, однако немного короче.

Технические характеристики частот радио, телевидения, навигации, радиосвязи

  1. Радиосвязь — СВ (около 27 МГц).
  2. Навигация — GPS (около 400 МГц).
  3. Телевидение — DVB–T (до 900 МГц).
  4. Радио — FM или AM ( около 70 — 108 МГц).

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Также обратите внимание на разъем. Как правило, он совпадает с большинством приборов, для которых предназначен, но не будет лишним это проверить. Существует мнение, что внешняя антенна ловит лучше, однако это относится только к приему в городе. На загородных трассах стекла обычного легкового автомобиля не способны создать серьезных препятствий. Однако внутрисалонные автомобильные антенны проще установить. Стоит отметить, что они стоят ниже наружных, что влияет на качество.

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

На рынке можно найти различные гибридные модели. К тому же, есть возможность переключать прием с городского на шоссейный. Их отличие в особенностях подавления помех и чувствительности, за счет чего дальность приема за городом существенно увеличивается. Существуют и своеобразные тандемы — пара похожих с виду штырей, первый из которых — телевещание, а второй — радио или связь. Несомненно, чтобы использовать все преимущества набора, в наличии нужно иметь соответствующее приемное оборудование.

Инструменты, материалы и приспособления в помощь мастеру

  1. Кабель РК – 50.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112
  2. Конденсатор 5 – 25 пф.
  3. Провод МГТФ 0,5.
    4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112
  4. Паяльник.
  5. Изоляционная трубка.

Автомобильная антенна своими руками, пошаговая инструкция

Processed by: Helicon Filter;

Стоит сказать, что корпус автомобиля постоянно находится в движении. Именно поэтому обыкновенные наземные бытовые антенны будут иметь в данном случае мертвые зоны приема. При маневрировании возникнут довольно продолжительные промежутки времени, когда прием будет отсутствовать. Это относится к горизонтальной поляризации. При вертикальной не имеет значения, откуда придет сигнал.

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

При самостоятельном изготовлении автомобильной антенны, используется рамочная конструкция, которую необходимо проложить под уплотнителем заднего стекла автомобиля. Она немного заужена к верху и имеет немного другие размеры, нежели требуются на частоте 27 МГц. Именно поэтому в центре расположен конденсатор, которым производят настройку автомобильной антенны на нужном канале в резонанс.

Существует две приемные частоты, к примеру:

  1. 28,2 и 68 МГц
  2. 27 и 65 МГц.

Верхний резонанс приходится для нижнего диапазона радиовещания. Схема автомобильной антенны:

  1. Следует проложить провод МГТФ 0,5 трапецией вдоль периметра заднего стекла — боковины 22,5 + 22,5 и 45 см, нижняя грань 66,5 + 66,5 см, верхняя грань 56,5 + 56,5 см.
  2. Плюсы стоят там, где будут добавлены провода для соответствующего конденсатора и снятый сигнал кабелем РК — 50.
  3. К центру, посередине, стекла вертикально идут два провода, где ровно в центре крепится подстроечный конденсатор. Длина каждого 45 сантиметров. Их нужно свить зигзагом и уложить под изоляционную трубку.
  4. Кабель нужно паять с боковины, где в середине обрезан провод. Разрыва с противоположной стороны быть не должно.

Как поставить и подключить антенну

Подключение автомобильной антенны происходит посредством разъема, используемого связным оборудованием. Длину кабеля возьмите небольшую.

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Достоинства антенны сделанной своими руками

Такие модели, как правило, устанавливаются на крышу автомобиля и имеют большую высоту, чем сам легковой автомобиль. В лесу это несомненный плюс. Более того, нет необходимости мотать согласующее устройство. В данном случае достигается легкость конструирования, простота монтажа и доступность любому пользователю.

4c8b208s-48743907498вошщ9600000000000000000000073868383706341081680136806408618684614112

Советы профи

В некоторых случаях приобретение автомобильной антенны и ее установка выходит дороже, сложнее и обеспечивает меньшее качество приема. В приведенной ниже конструкции нет ничего сложного и испробовать ее в деле может каждый автолюбитель.
