Как определить какой цилиндр сцепления не работает ГЦС или РЦС

На некоторых машинах ещё остался механический привод сцепления. Обычно это тросик в гибкой для прокладки по месту, но жёсткой в продольном направлении оболочке. Конструкция простая, но не отличающаяся плавностью работы и надёжностью. Гораздо лучше служит гидравлический привод, когда усилие передаётся через несжимаемую жидкость, ту же самую, что массово используется в тормозных системах.

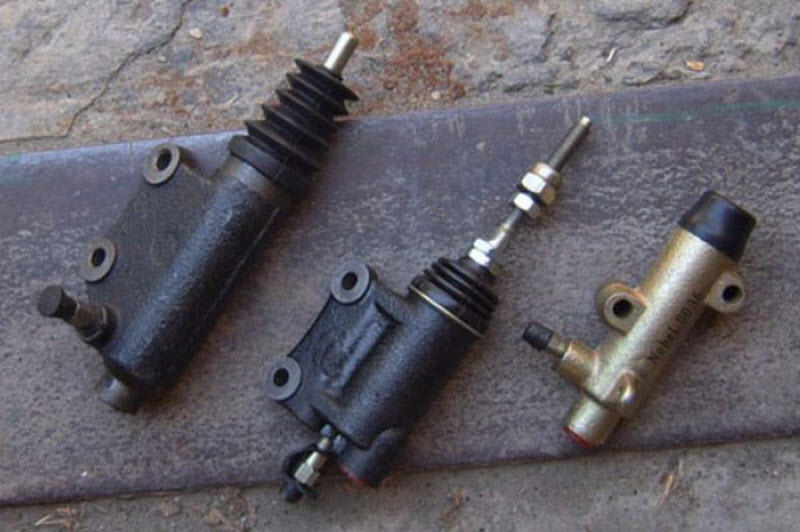

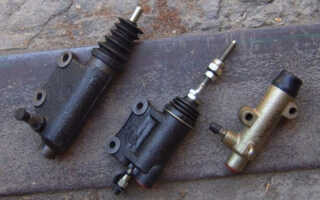

Цилиндр сцепления

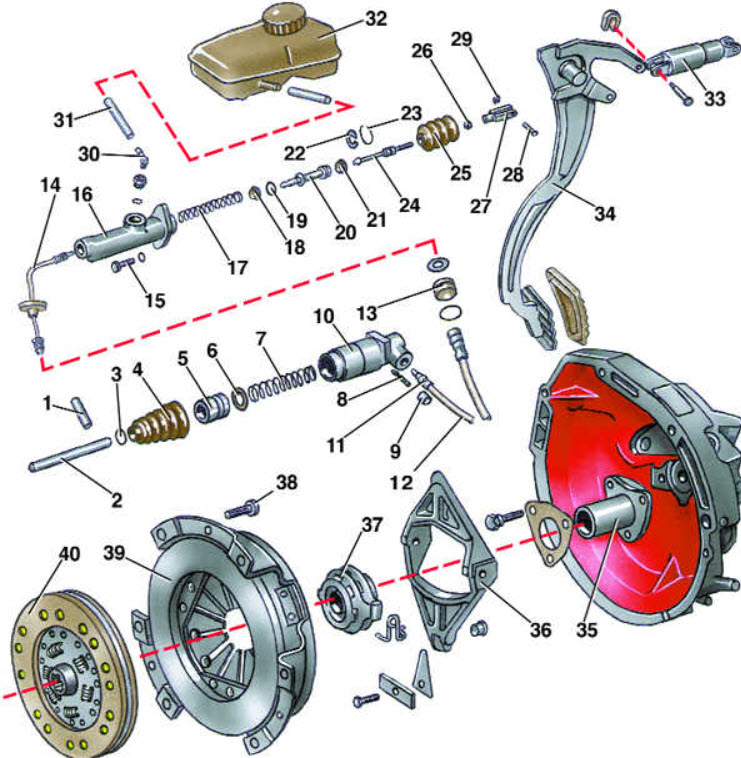

Устройство гидравлического привода сцепления

Для проведения качественной диагностики отказавшего привода выключения сцепления лучшим вариантом будет не коллекционирование и сведение в таблицы признаков неисправности того или иного узла, как это делается в массовой литературе для начинающих, а понимание принципа работы системы в целом и устройства двух её главных составляющих – главного и рабочего цилиндров (ГЦС и РЦС).

Тогда все признаки будут автоматически указывать на источник проблемы и однозначно выводить к дальнейшим действиям по устранению.

В состав привода входят:

  • ГЦС и РЦС;
  • накопительный бачок с жидкостью;
  • соединительный трубопровод с жёсткими трубками и гибким армированным шлангом;
  • штоки педали и вилки выключения по разным концам привода.

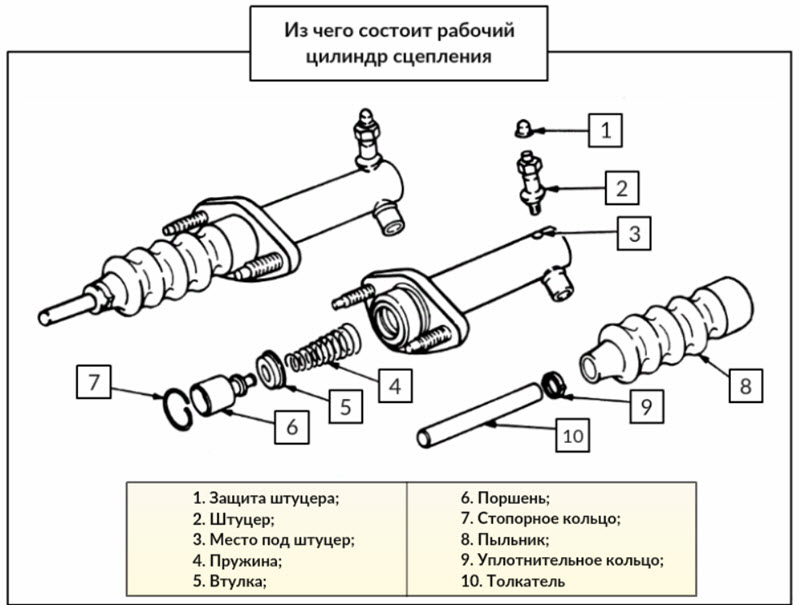

Устройство цилиндров примерно похоже, разница принципиально зеркальная, в одном случае поршень давит на жидкость, в другом сам испытывает давление, передавая его на исполнительный шток.

В остальном состав аналогичен:

  • корпус с зеркалом цилиндра;
  • поршень;
  • уплотняющие самоподжимающиеся кольцевые манжеты;
  • возвратные пружины поршней;
  • штуцеры подвода и отвода жидкости;
  • перепускные и прокачивающие отверстия;
  • наружные пыльники и дополнительные уплотнения.

При нажатии на педаль соединённый с ней шток давит на поршень главного цилиндра. Пространство за поршнем заполнено гидравлическим агентом, обладающим свойством несжимаемости, это специальная жидкость со смазывающими способностями, имеющая определённую стабильную в диапазоне температур вязкость.

В самом начале передвижения поршня его кромка, уплотнённая манжетой, перекрывает перепускное отверстие в стенке цилиндра, производится разобщение полости за поршнем и пространства накопительного бачка.

Растёт давление в магистрали, что вызывает перемещение поршня РЦС, сжимающего мощную пружину нажимного диска узла сцепления. Ведомый диск приобретает свободу, передача крутящего момента от маховика двигателя к первичному валу коробки передач прекращается.

При отпускании педали под действием пружин нажимного диска и возвратной в главном цилиндре поршни РЦС и ГЦС возвращаются в исходное положение. Полости магистрали и бачка снова сообщаются через открывшееся перепускное отверстие.

Как понять какой из цилиндров сцепления не работает

При отказе или неполадках в приводе выключения важно выяснить, где произошёл отказ. Если речь идёт о гидравлике, то причиной могут быть ГЦС и РЦС.

Характерные неисправности ГЦС (главного цилиндра сцепления)

Практически всегда проблема возникает из-за нарушения герметичности уплотнения поршня. Этот узел испытывает трение в среде тормозной жидкости (ТЖ).

Имеется смазка и определённая защита от коррозии. Но возможности ограничены, особенно по мере старения материалов и деградации ТЖ. Товарные продукты в разной степени подвержены основной проблеме – накоплению влаги из воздуха за счёт гигроскопичности.

Наступают граничные условия по механическому износу и коррозии металлических деталей. Кроме того, в некоторых образцах металлы страдают от электрохимических процессов. Например, сочетание чугунного корпуса и алюминиевого поршня создаёт гальваническую пару, где электролитом служит постаревшая ТЖ. Идёт дополнительная эрозия металлов и загрязнение жидкой среды.

Практически это проявляется в виде двух признаков – периодических или постоянных провалов педали, иногда без возвращения в верхнее положение, а также утечек. Причём утечка обычно идёт по штоку и его уплотнению в перегородке моторного щита прямо в салон.

Протекания может и не быть, поскольку шток часто неплохо уплотняется конструктивно, на ослабление манжеты из-за износа или коррозия пары поршень-цилиндр приводят к перепусканию жидкости вдоль зазора.

В итоге давление не создаётся, мощная пружина сцепления не работает, а усилия возвратной в ГЦС не хватает для обратного перемещения поршня. Но даже если он отходит, а педаль поднимается под действием собственной пружины, повторное нажатие происходит без привычного усилия, а сцепление не выключается.

Причины неисправности рабочего цилиндра сцепления

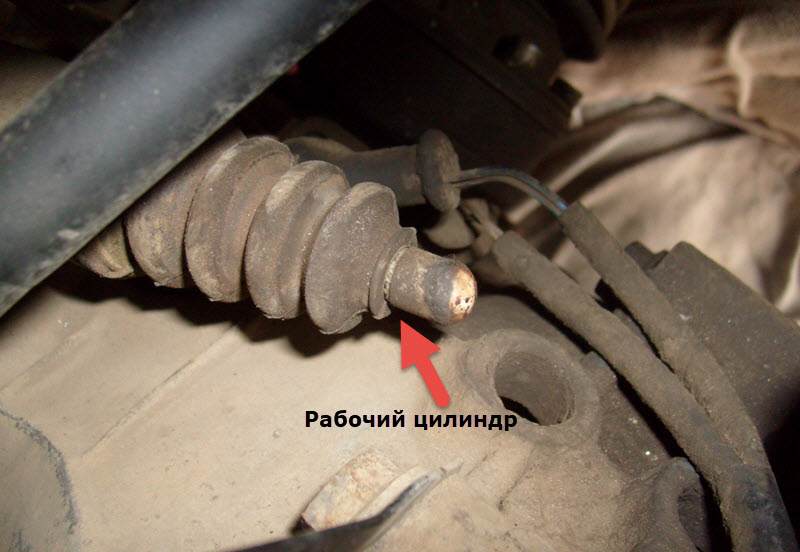

С рабочим цилиндром ситуация простая и однозначная, если он перепускает по уплотнению поршня, то жидкость вытекает наружу.

Это хорошо заметно сверху по исчезновению уровня в бачке и луже или обильному замасливанию снизу на картере сцепления. Проблем с диагностикой не возникает.

Иногда жидкость не уходит, но по манжете в цилиндр попадает воздух. Прокачка помогает лишь на время. Долго такое не продолжается, появляется течь.

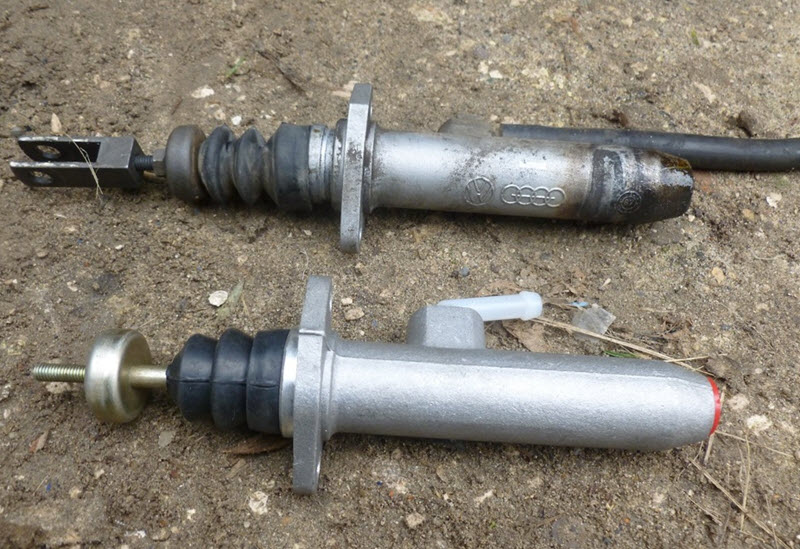

Ремонт главного цилиндра сцепления

Когда-то давно, при дефиците запчастей, было принято ремонтировать изношенные цилиндры. Выпускались ремкомплекты, где основой была манжета, иногда поршень и возвратная пружина, а также менее значимые детали.

Предполагалось, что умелец (вряд ли это получится заставить делать профессиональную СТО) снимет и разберёт ГЦС, заменит манжету, очистит от коррозии и отполирует зеркало цилиндра. Надеясь при этом, что в ремкомплекте все детали сделаны качественно и прослужат дольше пары недель.

Несмотря на наличие подобного и сейчас, смысла ремонтировать ГЦС нет. На рынке в изобилии присутствуют изделия в сборе от многочисленных фирм, иногда с качеством, превышающим оригинал.

Цены вполне приемлемые и в широком диапазоне, от «на продажу» до «вечных». По практике можно сказать, что деталь от известного производителя действительно очень долговечна, но при одном условии – жидкость надо полностью менять с промывкой не реже, чем раз в два года.

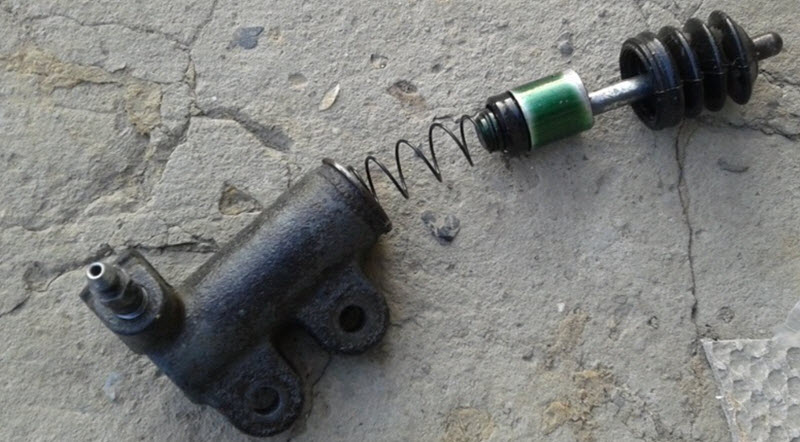

Ремонт РЦС

Всё вышесказанной можно отнести и к рабочему цилиндру. Доступ к нему несложный, стоит он ещё дешевле ГЦС, выбор огромен. Хотя теоретически можно и отремонтировать, если получится отыскать ремкомплект с приемлемым качеством.

И учесть при этом, что уже изношены шток, вилка сцепления, основательно прикипели все резьбы, а удалить глубокую коррозию не получится, для этого пришлось бы растачивать цилиндр и устанавливать детали ремонтных размеров, которые не производятся. Всё это никак не может стоит дешевле, чем простая замена в сборе.
