К сожалению, система отопления отечественного автопрома оставляет желать лучшего. Данный вопрос особенно актуален в зимнее время. Поскольку мерзнуть — это не только неприятно, но и вредно для здоровья. Кроме того, при неисправной системе отопления стекла замерзают, покрываются льдом и инеем. В таких условиях видимость на дороге ничтожна.

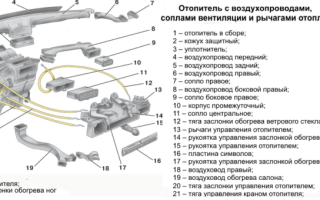

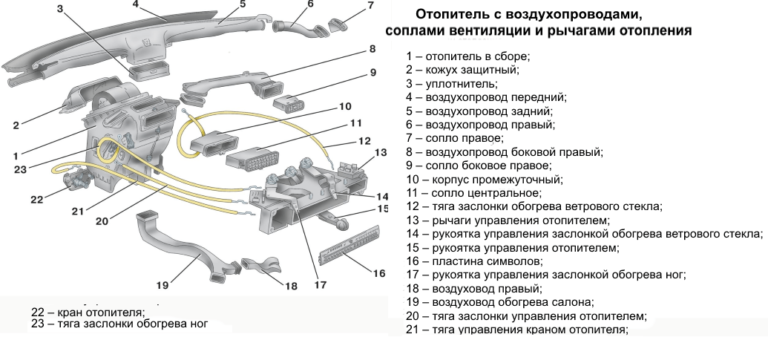

Устройство печки 2114

Основные элементы отопительной системы:

  • Вентилятор.
  • Резистор, который контролирует мощность функционирования двигателя вентилятора.
  • Краник.
  • Заслонки, посредством которых подается воздух в салон.
  • Радиатор.
  • Переключатель положения мощности.

При исправном функционировании системы в радиатор отопителя поступает ОЖ через краник печки. Водитель самостоятельно контролирует температуру воздуха, поступающего в салон, когда открывает и закрывает краник. Создается тепло за счет ОЖ, что достигает радиатора. Если двигатель нагрет, температура ОЖ вырастает до 95 градусов.

Отопитель имеет три режима функционирования, от которых зависит скорость вентилятора. Последняя самостоятельно контролируется водителем через переключатель положения. Зависимо от положения крана в салон дует теплый или холодный воздух. Направляют воздушные потоки заслонки. Регулировка заслонки отопителя выполняется вручную.

Не работает печка ВАЗ 2114 причины неисправности

Для отопителя ВАЗ 2114 характерны такие неисправности:

  • Течь в радиаторе.
  • Негерметичность воздуховодов.
  • Забит радиатор.
  • Забит один из шлангов воздуховода.
  • Неисправен моторчик печки.
  • Неисправен резистор.

Как заменить радиатор печки 2114

Для замены радиатора печки вам потребуются следующие инструменты:

  1. Новый радиатор.
  2. Пустая емкость.
  3. Гаечные ключи.
  4. Набор отверток.

Порядок работ:

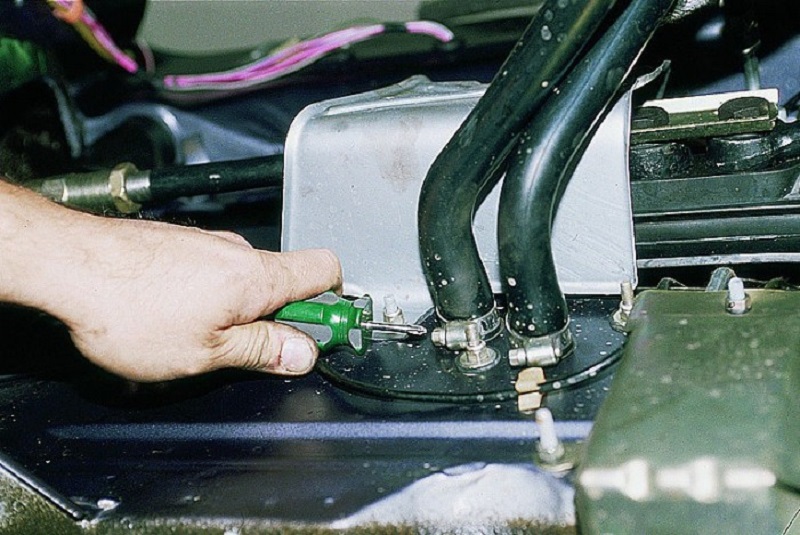

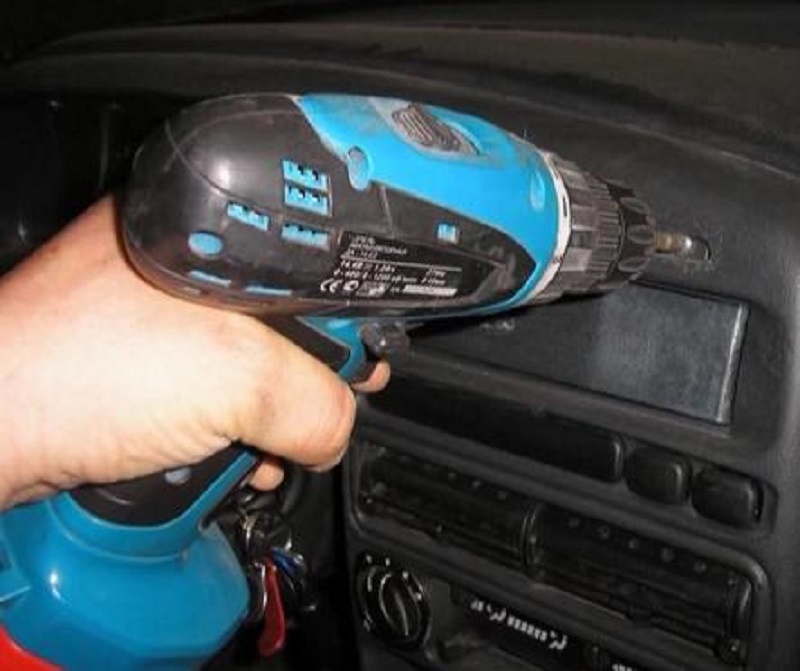

  1. Сначала слейте ОЖ, которую потом необходимо будет заменить. Затем переместитесь в салон и открутите саморез, расположенный под пластиковой заглушкой (смотрите фото).
  2. Далее освободите щиток прибора от крепления — его держат саморезы. Непосредственно сам щиток пока не нужно снимать.
  3. Снимите кожух рулевой колонки, открутив крепления снизу.
  4. Теперь займитесь разъемом, идущим на прикуриватель.
  5. Затем демонтируйте магнитолу. Как правило, ее снятие проходит без проблем, главное — отсоединить все штекера. Рекомендуется подписать их или пометить.
  6. После завершения данных операций у вас будет доступ к пластиковой консоли — снимите с двух сторон саморезы, расположены они симметрично.
  7. Далее удалите переключатель для вентилятора печки и регулировочные флажки.
  8. На данном этапе можно отсоединить от торпедо центральную консоль. Затем снимите клеммы от всех кнопок и штекера. Далее демонтируйте диагностический разъем, который держат саморезы. Вытаскиваем из салона центральную консоль.
  9. Снимите два самореза, которые держат металлическую основу (как на фото).
  10. Следующим шагом будет снятие креплений торпедо, находящихся с обеих сторон.
  11. Железное основание тоже имеет крепления, которые необходимо открутить.

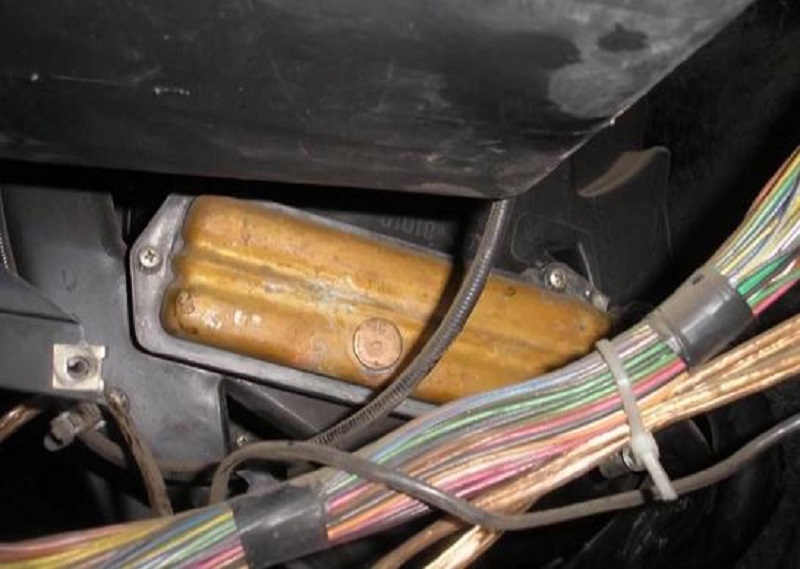

  12. Теперь, когда железная конструкция свободна, ее можно снять, предварительно вытащив ЭБУ. Немного приподнимите панель приборов и подставьте под нее деревяшку. Так вы получите доступ к радиатору.
  13. Радиатор печки прикреплен хомутами — снимите их.

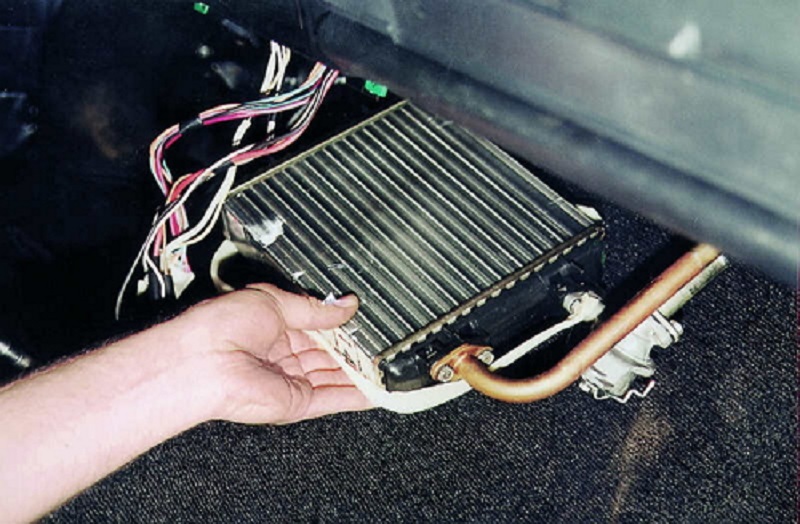

  14. Слейте всю ОЖ и замените радиатор.

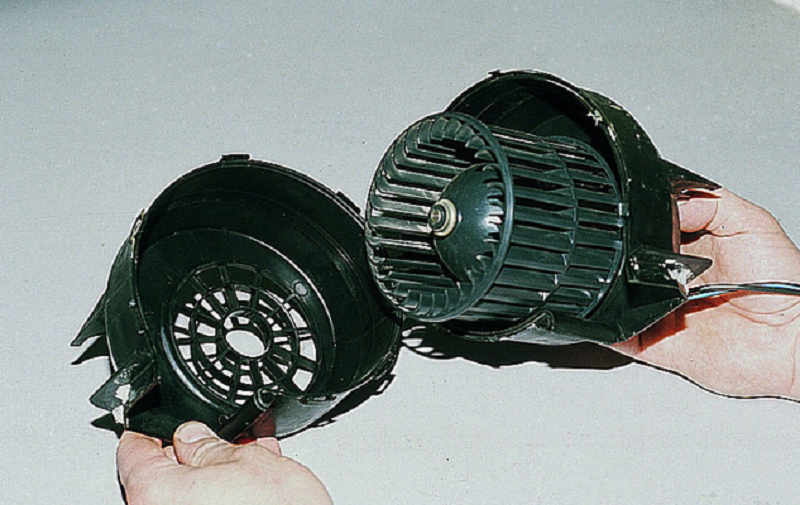

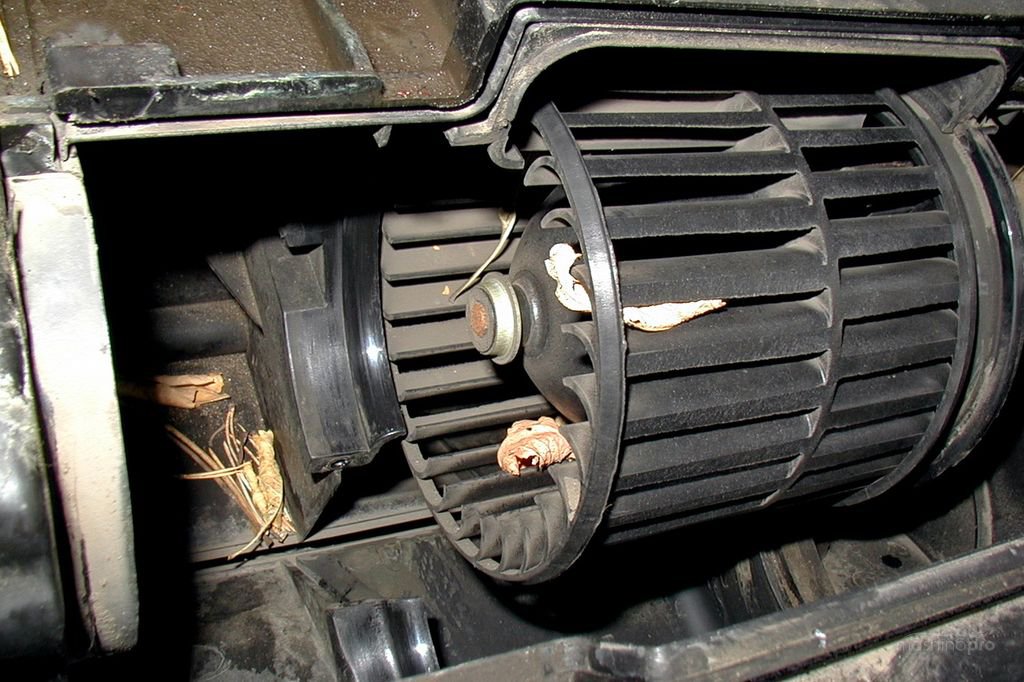

Замена моторчика печки 2114

Порядок работ:

  1. Обесточьте электрическую цепь, отсоединив минус от АКБ.

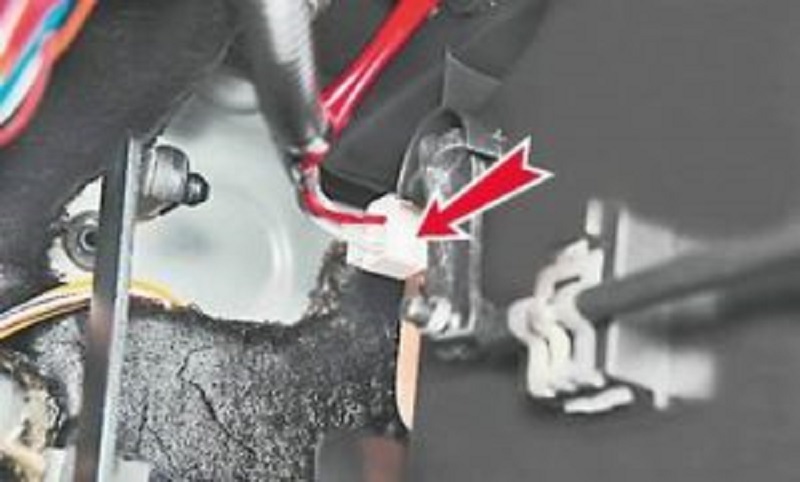

  2. Под панелью приборов отсоедините плюсовой провод моторчика.
  3. В двигательном отсеке открутите два болта, удерживающих кожух печки.
  4. Отсоедините «массу» — открутите крепежный болт провода.
  5. Открутите два болта, крепящих вентилятор к корпусу отопителя.
  6. Демонтируйте решетку воздуховода.
  7. Выводим моторчик из зацепления, надавив на него по направлению к себе.
  8. Поверните элемент на 90 градусов и выньте из кожуха.
  9. Сборка выполняется в обратной последовательности. Обратите внимание на фиксацию контактов электропитания, во избежание повторной разборки узла.

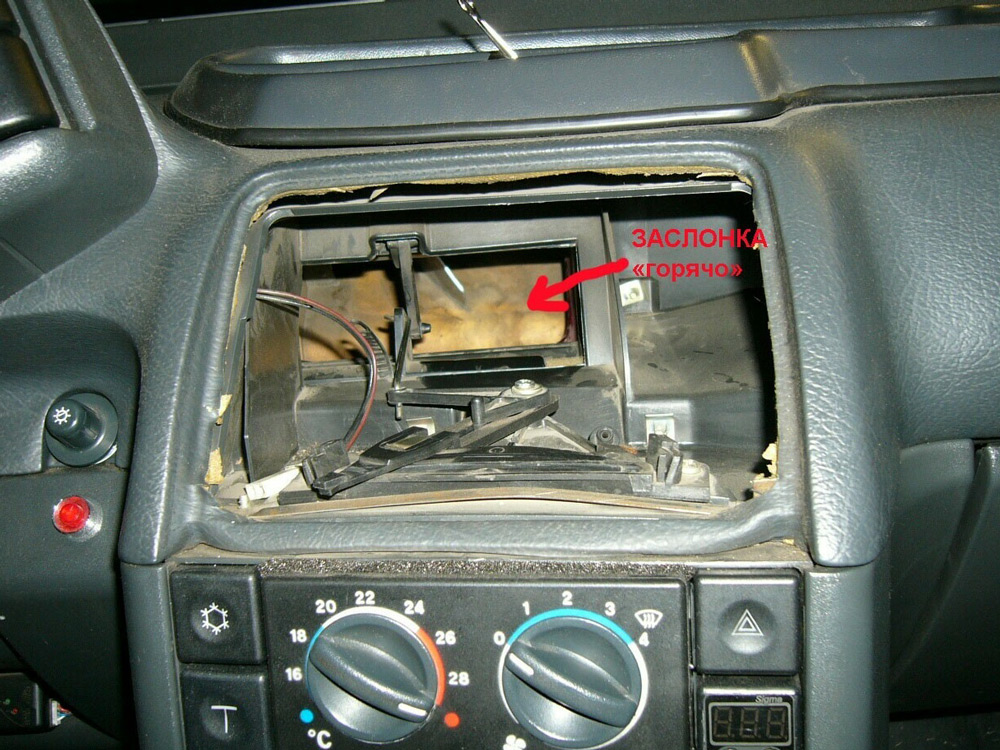

Регулировка заслонки печки ВАЗ 2114

Порядок работ:

  1. Снимите скобу, удерживающую оболочку тросика на корпусе печки.
  2. Слева есть рычажок желтого цвета, который выполнен из оцинковки.
  3. Отведите данный рычажок на себя, в направлении к салону авто. В такой позиции он считается открытым на максимум.
  4. Подтяните тросик и отрегулируйте его длину. Правильной является настройка, когда в правой позиции длинного рычажка, находящегося на блоке рычагов, регулируемое устройство окажется в максимально открытой позиции.
  5. Настроив положение троса, надежно его зафиксируйте.

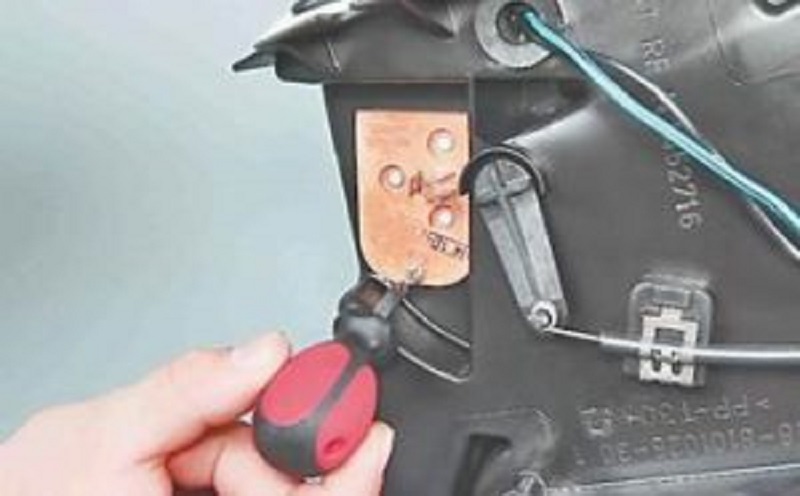

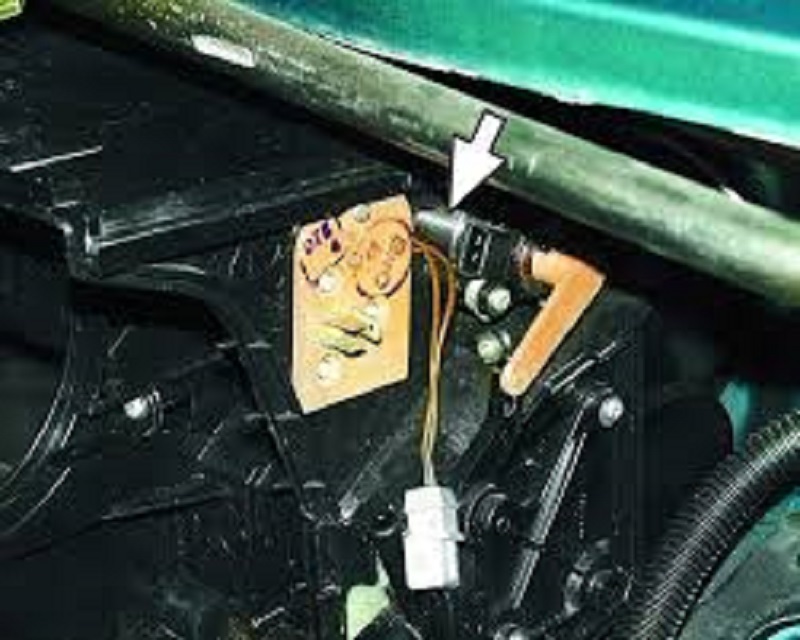

Замена дополнительного резистора печки ВАЗ 2114

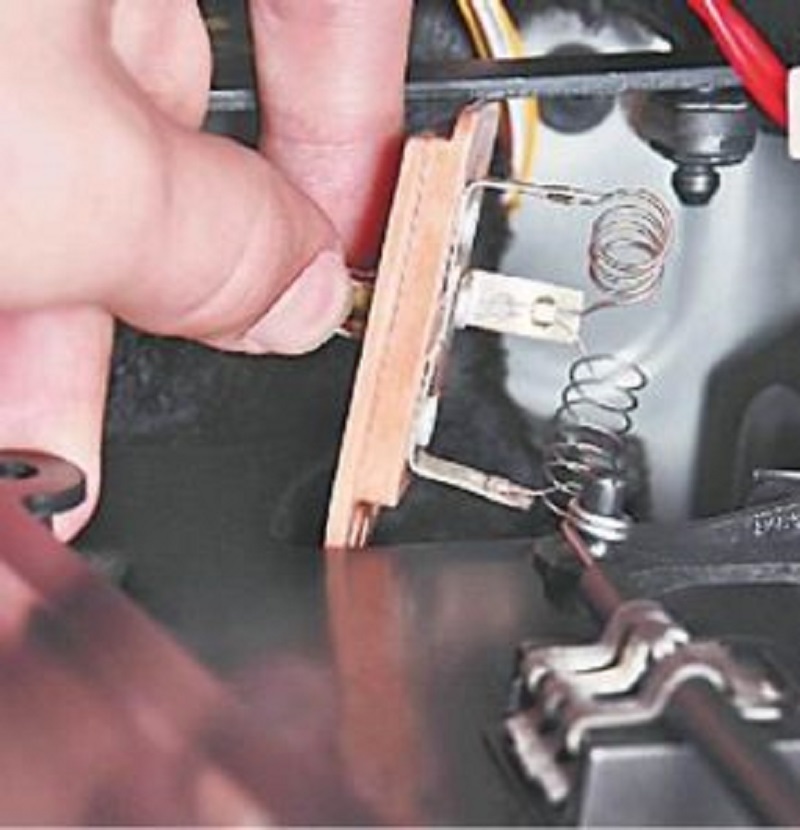

Для регулировки скорости функционирования печки на ВАЗ 2114 предусмотрен дополнительный резистор. У резистора есть две спирали с сопротивлением 0.82 и 0.23 Ом. При включении отопителя на первый режим, ток идет через две спирали. При включении второй скорости, ток будет идти через одну спираль с сопротивлением 0.23 Ом. А при включении третьего режима ток будет идти мимо резистора. Дополнительный резистор находится под педалью газа.

Резистор, как правило, не требует ремонта. Зачастую он ломается в результате обгорания контактов. В данном случае необходимо зачистить контакты. Также может оплавится колодка.

Замена резистора:

  1. Сначала снимите левую накладку консоли приборной панели.
  2. Отсоедините от дополнительного резистора провода.
  3. Открутите саморез крепления дополнительного резистора.
  4. Снимите дополнительный резистор.
  5. Осмотрите спирали на целостность.
  6. С помощью мультиметра проверьте резистор на обрывы.
  7. При наличии обрывов замените резистор.
  8. Установка резистора выполняется в обратном порядке.
