Почему не греет заднее стекло автомобиля, ремонт обогревателя заднего стекла своими руками

Еще 25 лет назад обогрев заднего стекла считался какой-то невероятной технологией, а его возникновение на ВАЗ 2105 и ВАЗ 2107 в экспортном исполнении вызывало неистовый восторг у обладателей отечественных автомобилей. В наше время только ленивые производители не ставят на заднее стекло нити обогрева, и это уже давно не опция, а штатная комплектация для всех транспортных средств. Нити обогрева находятся на заднем стекле авто, некоторые модели имеют локальный подогрев лобового стекла и задних боковых. Задача устройства — создавать плюсовую температуру на поверхности стекла, вне зависимости от температуры воздуха за бортом, что дает возможность избавиться от обледенения и запотевания, а также обеспечивает хорошую видимость при любых погодных условиях.

Как устроен обогрев заднего стекла?

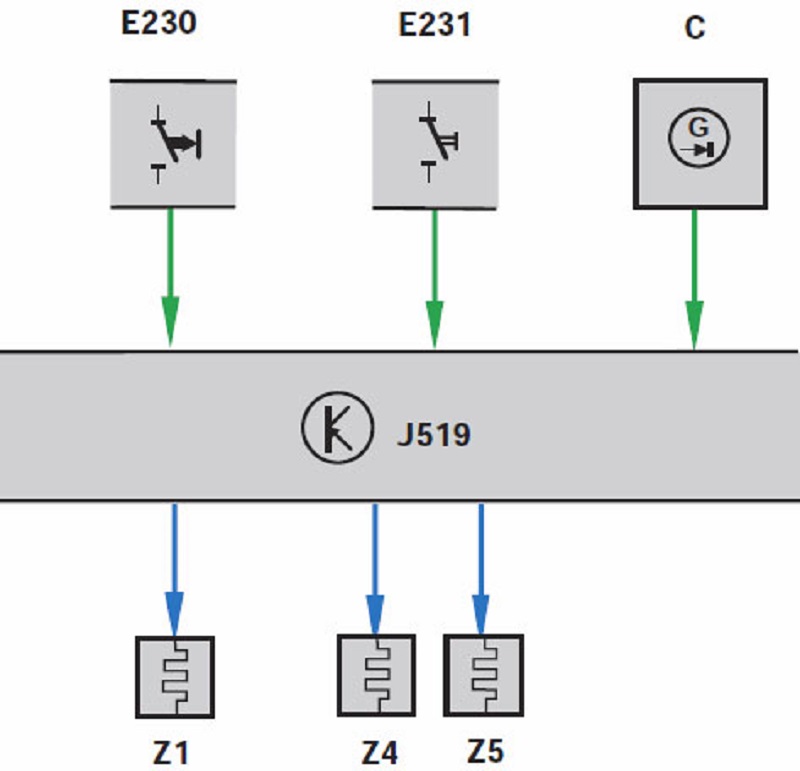

Конструктивно система обогрева заднего стекла не очень сложная. В общих чертах электрическую схему можно изобразить в таком виде:

  • Е230 — это выключатель системы ОЗС.
  • С — генератор.
  • Z1 — это нагревательный компонент системы ОЗС.
  • J519 — это блок управления бортовой электросетью.

Хотя обогревательные системы заднего стекла на разных моделях транспортных средств могут иметь определенные различия, так или иначе, если рассматривать схему детально, принципиально она включает такие основные элементы:

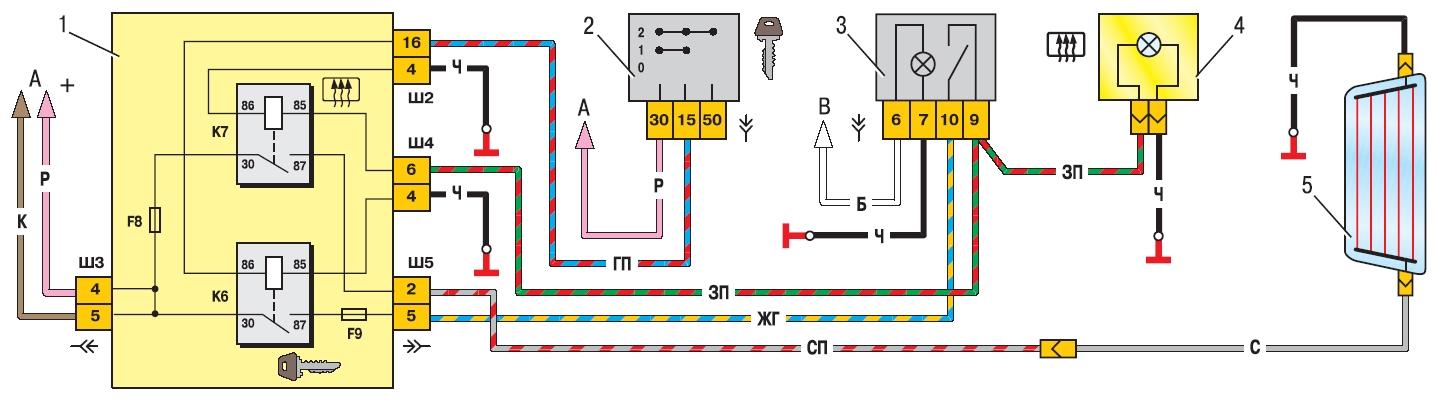

Монтажный блок (1), выключатель зажигания (2), выключатель подогрева заднего стекла (3), контрольная лампочка, сигнализирующая о включении ОЗС (4), нагревательный элемент ОЗС (5).

К6 — дополнительное реле, К7 — это реле включения обогрева заднего стекла, А — подсоединение к системам питания. Помимо этого, в системе есть клеммы, предохранители и провода, которые соединяют все компоненты в единое целое. В условиях повернутого ключа зажигания ОЗС включается посредством нажатия кнопки, к которой подается питание через реле К6. Одновременно срабатывает реле К7, происходит подключение нагревательного элемента и загорание контрольной лампы.

Устройство нагревательного элемента заднего стекла тоже бывает разным. В обычном исполнении оно являет собой сетку тонких никелевых металлических нитей, соединенных двумя токопроводящими шинами, которые находятся с противоположных сторон. Стоит отметить, что с одной стороны шина замыкается на массу, а с другой к ней подводится ток с напряжением 12 В. Подобные устройства крепятся к заднему стеклу при помощи специального клея.

На некоторые автомобили нагревательный элемент наносится при помощи напыления, например, алюминиевого. Поверх этого напыления при помощи токопроводящего клея крепится тонкая пленка, имеющая хорошую светопроницаемость.

Причины неполадок в подогреве заднего стекла

Причины возникновения неисправностей ОЗС:

  • Обледенелое стекло, нерабочая кнопка включения и отсутствие сигнала от лампы на приборном щитке указывают на неисправности в управлении подсоединения реле ОЗС. Водитель должен проверить массу, предохранитель, кнопку включения и напряжение управления.
  • Если обогрев отсутствует, но кнопка включения светится, это свидетельствует о том, что отсутствует напряжение питания. Проверьте работу контактов, которые могут подвергаться окислению, массу, предохранитель и напряжение на обогревательном элементе.

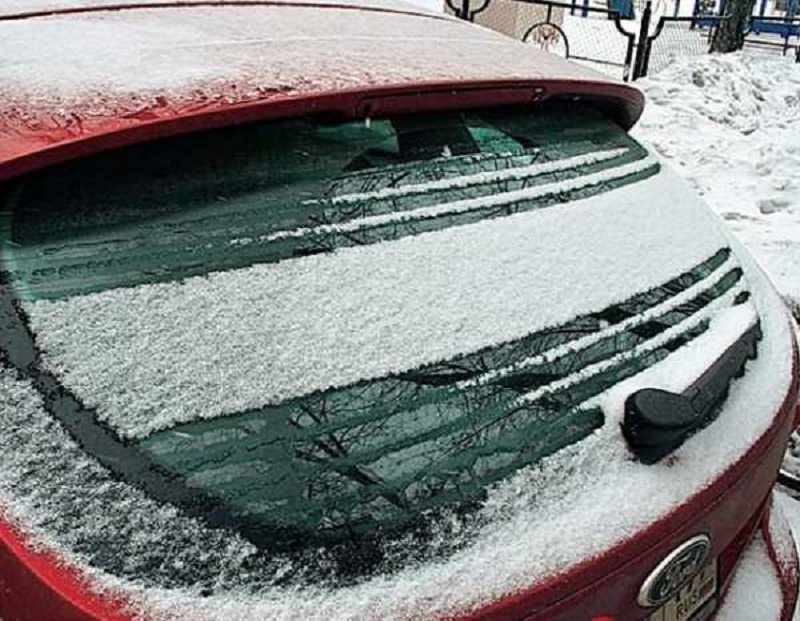

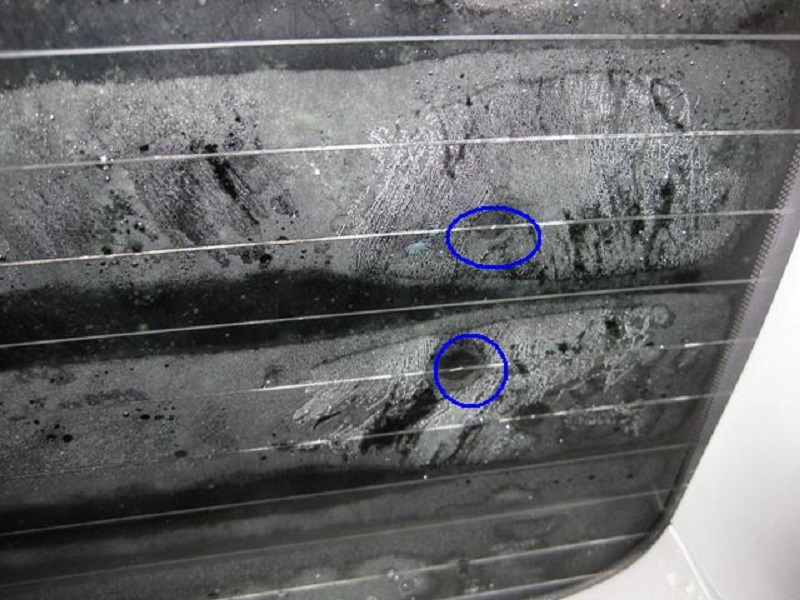

  • Если наблюдается частичный прогрев, обратите внимание на нити ОЗС. Их разрыв требует ремонта.
  • Стекло может замерзнуть даже если обогревательное оборудование полностью рабочее. Такое иногда происходит при сильных заморозках. Чтобы нагревательный элемент справился со своей задачей, необходимо предварительно очистить стекло от льда.

Диагностика и выявление причин отказа контура прогрева заднего стекла

Если обогрев заднего стекла не работает, внимательно проверьте всю электросхему системы ОЗС. Первое, что нужно проверить — исправность предохранителей. Так, к примеру, на «десятке» — это предохранители F4 и F7, расположенные в монтажном блоке автомобиля. Их поломка может возникнуть в результате короткого замыкания, заводского дефекта либо скачка напряжения в автомобильной бортовой сети. Нужно заменить неисправный предохранитель, для чего выньте его из монтажного блока.

Затем проверьте клеммные соединения системы ОЗС. При эксплуатации транспортного средства на все оборудование оказывают свое воздействие сильные вибрации. В итоге могут повредиться контакты или какая-то клемма может ослабнуть или разъединиться.

Требуется проверить реле ОЗС. Реле может сломаться во время обрыва провода в рабочей катушке данной детали либо в результате подгорания контактов, вследствие короткого замыкания или заводского дефекта. Снимите реле и проверьте с помощью тестера. Если деталь неисправна, замените ее.

Также проверьте контакт ОЗС. На заднем стекле при помощи клея крепится токопроводящий элемент, это контакт, к которому подводится электрический ток посредством проводка. Через данный контакт ток передается к нагревательным нитям. В данном месте может произойти обрыв проводка в результате того, что клей являлся некачественным либо из-за отслоения контактного элемента.

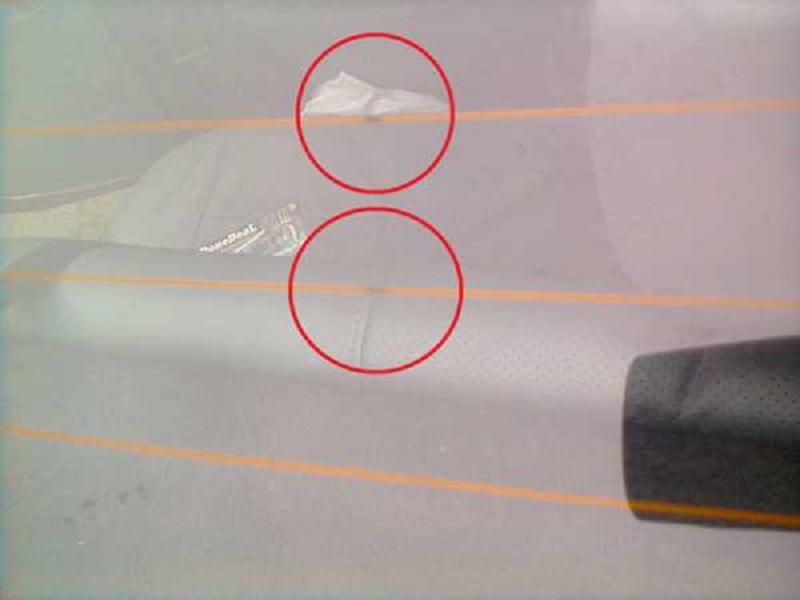

Не редко к выходу ОЗС из строя приводит повреждение или обрыв нитей в элементе нагрева. Это обнаруживается приборным анализом или визуальным осмотром. Визуально можно обнаружить лишь явное повреждение нити.

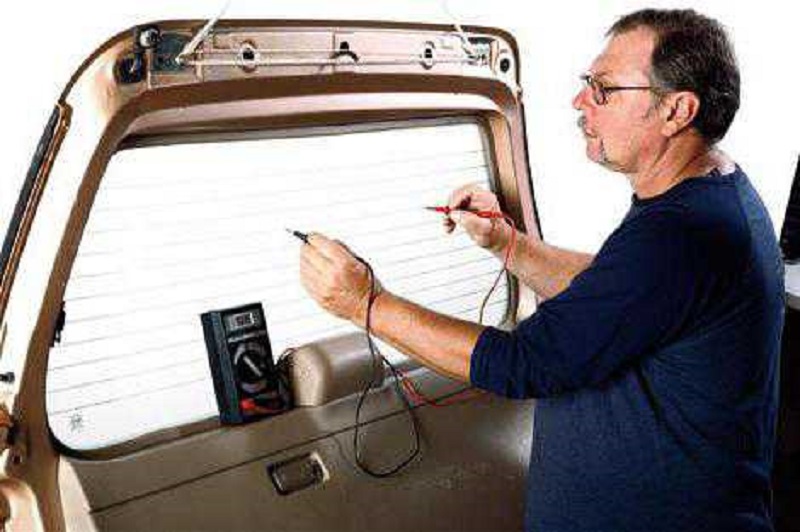

Возможно при каких-либо ремонтных работах автомобиля была повреждена поверхность стекла, на которой крепится нагревательный элемент. Но главные инструменты при диагностике — омметр либо вольтметр. Они дают возможность с высокой точностью обнаружить участок с вышедшими из строя нитями, даже если данный обрыв не удается обнаружить визуально.

Инструменты, приспособления, расходные материалы

Для ремонта ОЗС вам потребуются такие материалы и инструменты:

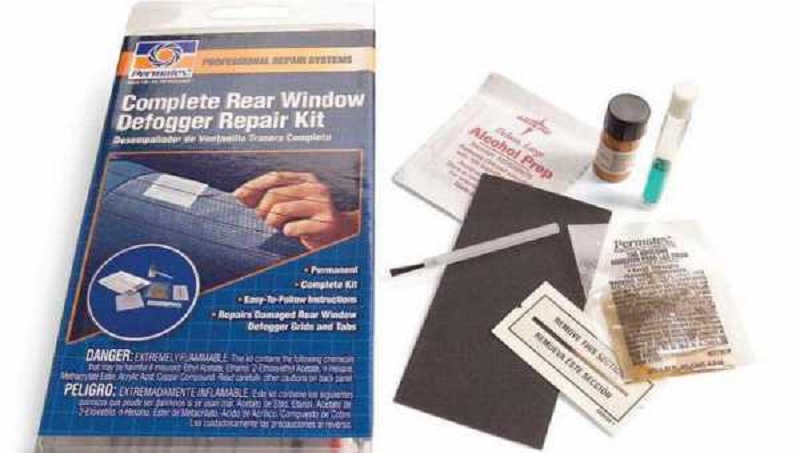

  1. Специальный ремкомплект.
  2. Спирт либо спиртовой раствор.
  3. Салфетки.
  4. Строительный скотч или ремонтная липкая лента.
  5. Токопроводящий клей.
  6. Фен.
  7. Кисточка.
  8. Нож.

Как сделать ремонт обогрева заднего стекла своими руками при разрыве нити (пошагово)

Порядок работ:

  1. В районе разрыва очистите участок длиной в 6 мм в каждую сторону.
  2. Очищенный участок протрите тканью или салфеткой, смоченной в спиртовом растворе или спирте.

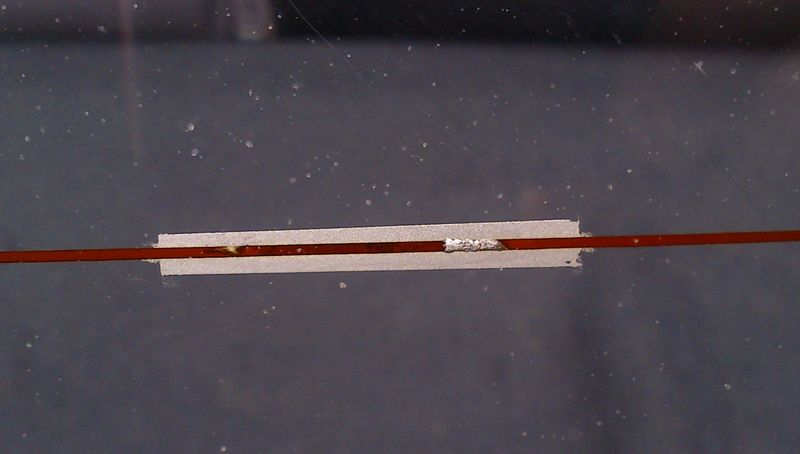

  3. С обеих сторон от нити, которая повреждена, наклейте тонкие полоски строительного скотча либо ремонтной липкой ленты. Чтобы не повредить рядом находящиеся нити, не допускайте наклеивания липкой ленты на них.

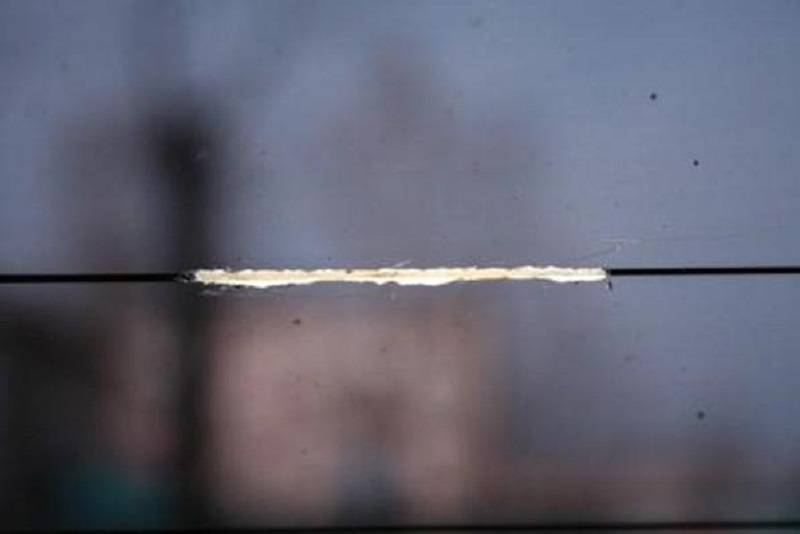

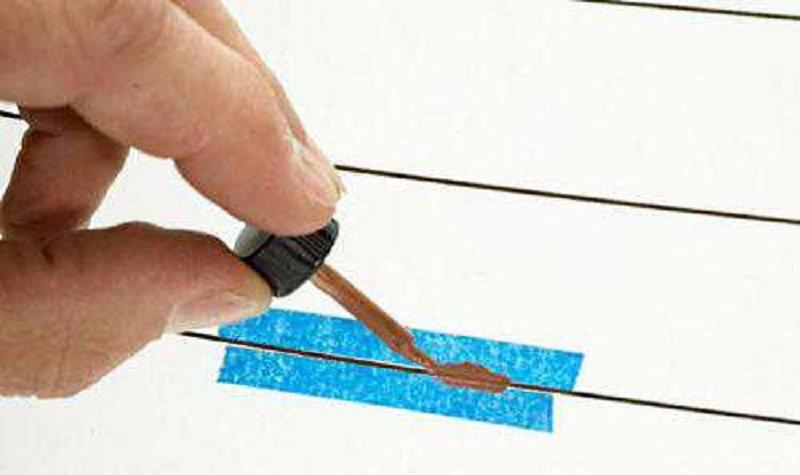

  4. При наличии ремкомплекта перемешайте отвердитель с серебристым составом, который будет после нанесения выполнять роль токопроводящей нити. После смешивания нанесите кисточкой либо палочкой данный состав на поврежденное место, замкнув цепь.
  5. При отсутствии ремкомплекта роль специальной смеси может выполнить токопроводящий клей. Его необходимо нанести кисточкой.

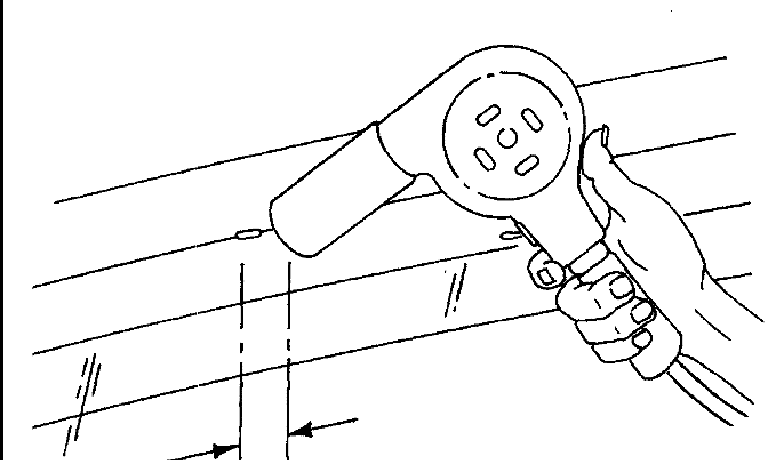

  6. После устранения повреждения дайте время, чтобы специальная смесь или клей затвердели. Чтобы ускорить процесс, воспользуйтесь клеем.
  7. После высыхания полосы снимите самоклеящуюся ленту, для чего лучше подрезать ее ножом в точке примыкания к ремонтируемой нити.
  8. После выполненных работ проверьте работоспособность ОЗС.

Что делать если вышли из строя контакты обогрева заднего стекла (пошагово)?

Если контакты на разъемах ОЗС окислены, необходимо непосредственно на контакте, приклеенному к стеклу, замерить напряжение питающего провода: если напряжение менее 11 В, нужно его зачистить. Для этого подойдет очиститель ржавчины или обычная шкурка.

Как устранить проблему способом электролита при разрыве обогрева цепи на нитях обогрева?

Из реактивов потребуется сульфат меди (медный купорос), который используется в строительстве и растениеводстве, и серная кислота (подойдет электролит из АКБ). Из инструмента — отрезок трубы из меди.

Вполне подойдут отрезки медного провода, сложенные в пучок, прутка или трубки диаметром 6-10 миллиметров и полоска ткани длиной примерно полметра и шириной 20-20 миллиметров. На конец прутка намотайте полоску ткани в половину ее ширины — получится что-то вроде кисточки. Сверху наложите бандаж из нитки.

Приготовление электролита: в половину стакана воды насыпьте несколько чайных ложек сульфата меди, и размешайте до растворения. Если полностью не растворилось, ничего страшного. В полученный раствор добавьте 0.2-0.3% концентрированной серной кислоты либо 0.5-1% электролита для АКБ — это примерно пол чайной ложки.

Ну и сам процесс. Две клеммы стекла подсоедините к «массе» (если на стекле цела хоть одна греющая нить, не нужно ничего делать), а к трубе с тряпкой подсоедините «плюс» от АКБ.

Намочите в растворе положительный электрод, после чего непрерывно и активно натирайте место обрыва нити на протяжении 3-5 минут. Ток проходит через раствор и переносит с электрода ионы меди на греющую нить. Если повреждение нити небольшое, разрыв затягивается медью полностью, если же разрыв большой, омедненные участки облудите горячим паяльником и припаяйте перемычку из тоненького провода.
