Расположение и нумерация цилиндров двигателя самых популярных марок. С какой стороны начинается счет цилиндров?

Автор: Автосервис Master Service

Со времен создания первого двигателя внутреннего сгорания перед конструкторами возникла очень важная задача – снизить как можно больше мощность с определенного объема силовой конструкции. Пытаясь устранить данную проблему, разработчики организовывали эксперименты с количеством и комбинацией ячеек сгорания.

В различные периоды в серийных марках автомобилей применялись, как небольшие двигатели внутреннего сгорания с одним цилиндром, так и крупные шестнадцатицилиндровые агрегаты. На каждой марке камеры сгорания размещаются и пронумеровываются по-разному, и новичку такая информация будет очень важна.

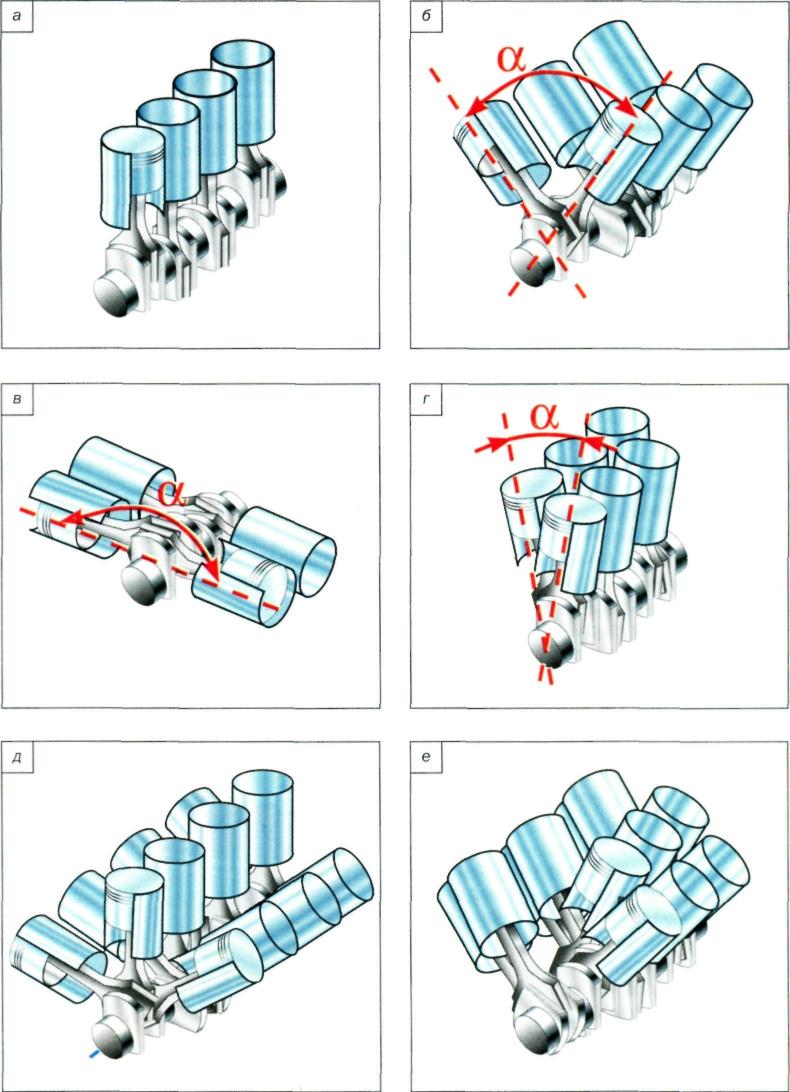

Как устанавливаются цилиндры в моторах

Есть множество разновидностей ДВС – это и устаревшие моторы с одним или двумя цилиндрами, классические рядные варианты с четырьмя и шестью цилиндрами.

Конструкции с большими размерами имели V-подобные блоки – эти сооружения могли содержать восемь и более камер сгорания.

Рядное расположение

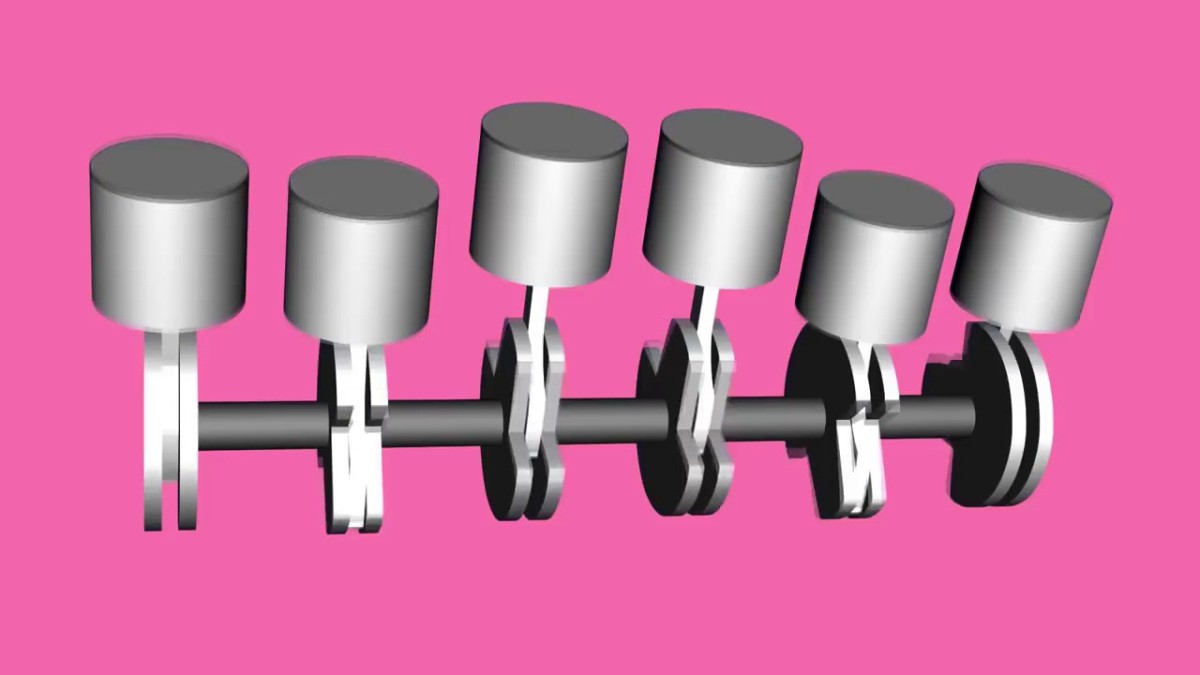

В данной системе цилиндры размещаются в один ряд. При данной конфигурации используются 2-х, 3-х, 4-х, пяти либо 6-цилиндровые двигатели.

Двигатели внутреннего сгорания с двумя и тремя цилиндрами ставятся на новых автомобилях довольно редко, невзирая на то, что спрос на их постепенно возрастает.

Если говорить о рядной «четверке», то эти блоки монтируются в большую часть моторов для легковых машин – объемы этих двигателей стартуют от 1 л., а самый большой рядный ДВС – 2,4 л. и больше.

В два ряда

Как сделать огромный рядный ДВС меньше?

  • Двигатель можно «поделить» пополам, поставить две части друг с другом и заставить поршни крутить один коленчатый вал. Данное сооружение напоминают букву «V».
  • Тут камеры сгорания размещены в два ряда под уклоном. Эта компоновка довольно распространенная у изготовителей и проигрывает лишь рядной «четверке».

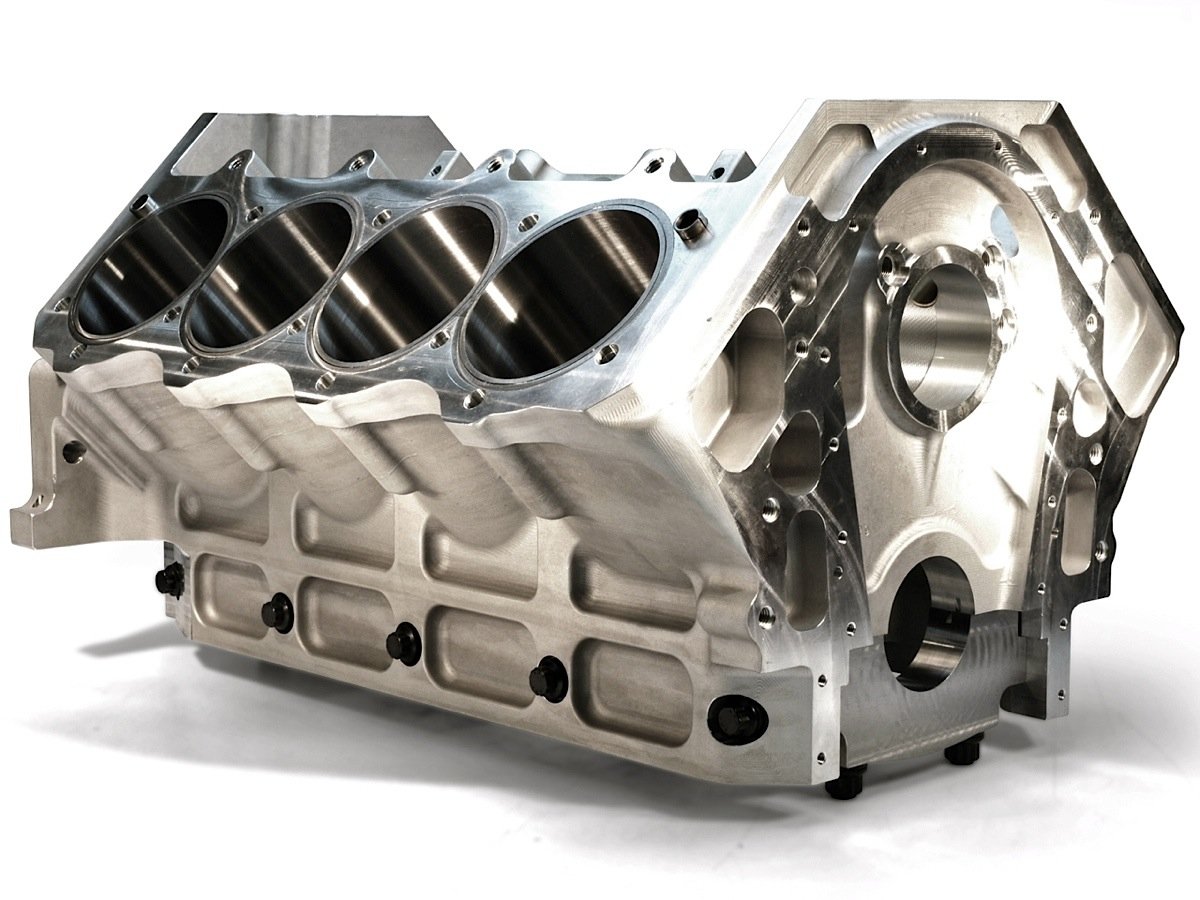

8 камер сгорания в данной комплектации размещаются по 4 в 2 ряда. Это наиболее компактная сборка для крупногабаритных моторов. Если говорить о сооружениях с 12-ю цилиндрами отличие только в их числе.

Со смещением

Разработчики нашли альтернативу, чтобы сделать мощный и одновременно небольшой силовой механизм для легковых автомобилей среднего класса. Конструкция со смещением – это V-подобный блок с 6-ю цилиндрами.

Они располагаются друг напротив друга по диагонали. 6 цилиндров под наклоном в пятнадцать градусов формируют довольно узкое и короткое сооружение.

Оппозитный тип

Ни для кого не секрет, что на V-подобном блоке угол наклона 2-х частей составляет – девяносто или шестьдесят градусов. Если он будет сто восемьдесят градусов, то это оппозитный мотор.

Тут цилиндры размещаются друг напротив друга, в горизонтальном порядке. Коленчатый вал в данных устройствах общий, ставится в центре, а поршни уходят от него.

Моторы W

В этих силовых установках объединены 2 ряда камер сгорания с VR-расположением. В каждом ряду цилиндры стоят под наклоном пятнадцать градусов.

Оба ряда устанавливаются под углом в семьдесят два градуса. Если речь идет об устройстве с восьми цилиндрами, блок являет собой 2 V-подобных блока, находящихся под уклоном в семьдесят два градуса.

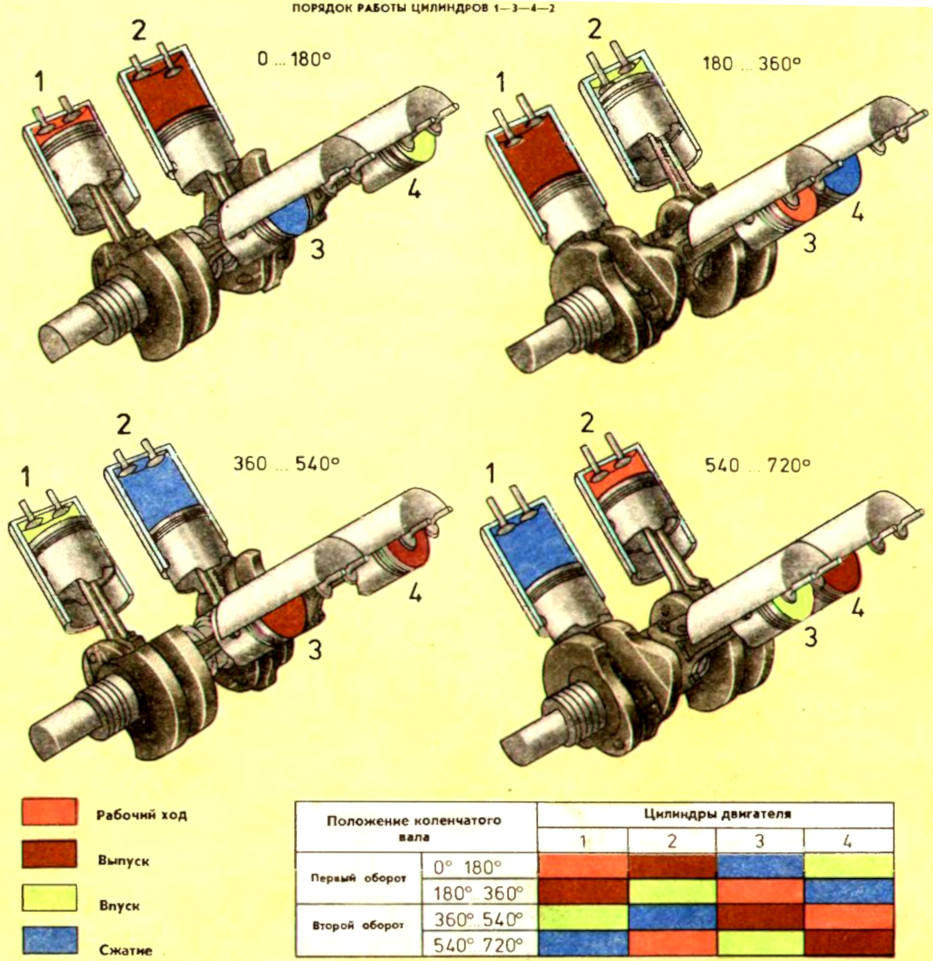

Тактичность мотора

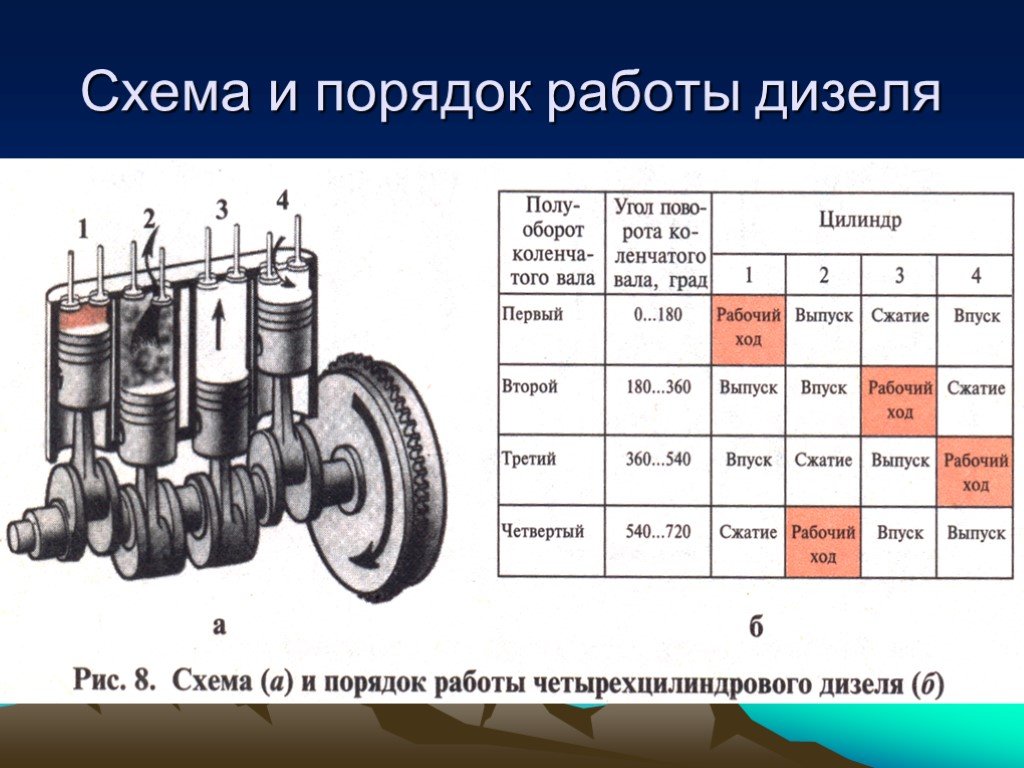

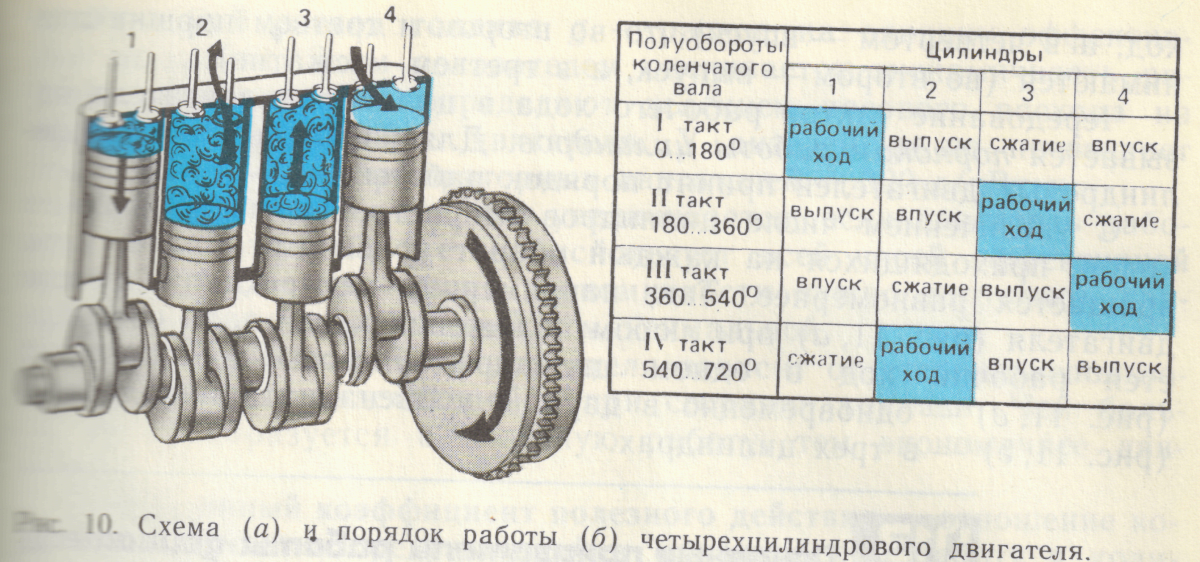

Принцип функционирования цилиндров состоит из таких этапов:

  1. Впуск — поршень перемещается в нижнюю мертвую границу, одновременно через впускной клапан идет наполнение камеры сгорания топливовоздушным составом. Выпускной клапан закрыт.
  2. Сжатие — оба клапана закрыты, поршень перемещается в верхнюю мертвую границу, сдавливая топливо. От давления температурные показатели в камере растут в несколько раз и повышается давление в цилиндре мотора. Для транспортных средств с высокой октановой цифрой необходимо наливать высокооктановое топливо.
  3. Рабочий ход — клапана в закрытом состоянии, возникает возгорание жидкости от свечи. Под давлением в цилиндре агрегата при сжигании топлива поршень перемещается в низ, заставляя крутиться коленвал. Для высокой продуктивности нужно чтобы жидкость израсходовалась в полном объеме до появления поршня в НМТ. Для обеспечения данного процесса используется угол опережения зажигания. В новых автомобилях настройка выполняется вмонтированным электронным блоком. Устаревшие машины оснащены механическим регулятором.
  4. Выпуск — рабочий ход завершается испарением отработанных газов из цилиндров конструкции. На данном этапе идет значимый процесс — охлаждение цилиндров системы. Она выполняется при открытом в одно время впускном и выпускном клапане. После перемещения поршня в ВМТ вновь стартует впуск.

Нумерация цилиндров моторов различных типов

Такая информация нужна главным образом для тех, кто ремонтирует ДВС иномарок. Обычно, все машины с передним приводом имеют перпендикулярно располагающийся мотор.

В данной ситуации отсчет цилиндров конструкции производится по одной из частей, а основной первый цилиндр находится с пассажирской части.

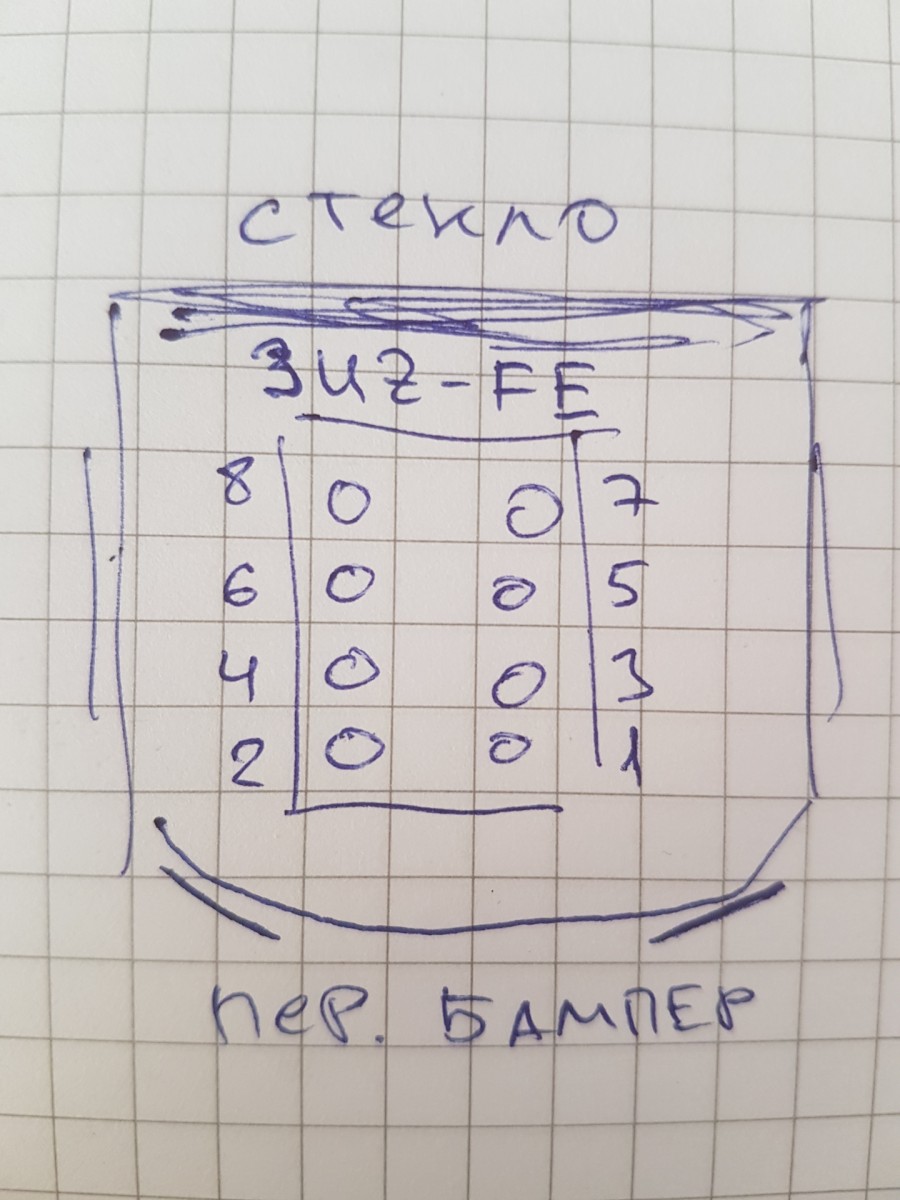

  • У V-подобных конструкций с множеством цилиндров основной цилиндр помещен в близлежащем ряду к салону с водительской стороны. Потом размещены нечётные цилиндры, а от радиатора кратные цилиндры.
  • В американских сооружениях есть 2 вариации установки цилиндров. Четырех или шестирядные американские моторы могут иметь основной один цилиндр от радиатора, тогда как остальные считаются по направлению к салону.
  • Другая вариация с противоположной нумерацией, в данной ситуации основным цилиндром является тот, что который находятся рядом с салоном.

Конструкторы из Франции разработали тоже 2 способа подсчета цилиндров системы. Это или отсчет от коробки передач, либо с правого полубока от трансмиссии, у V-подобных сооружений.

Поэтому, учитывая огромное количество информации, которая не всегда однозначна, очень важно ознакомиться с инструкцией изготовителя мотора – транспортного средства. Не лишним будет обратиться за помощью с таким вопросом в сообщество автовладельцев конкретно по вашей машине.

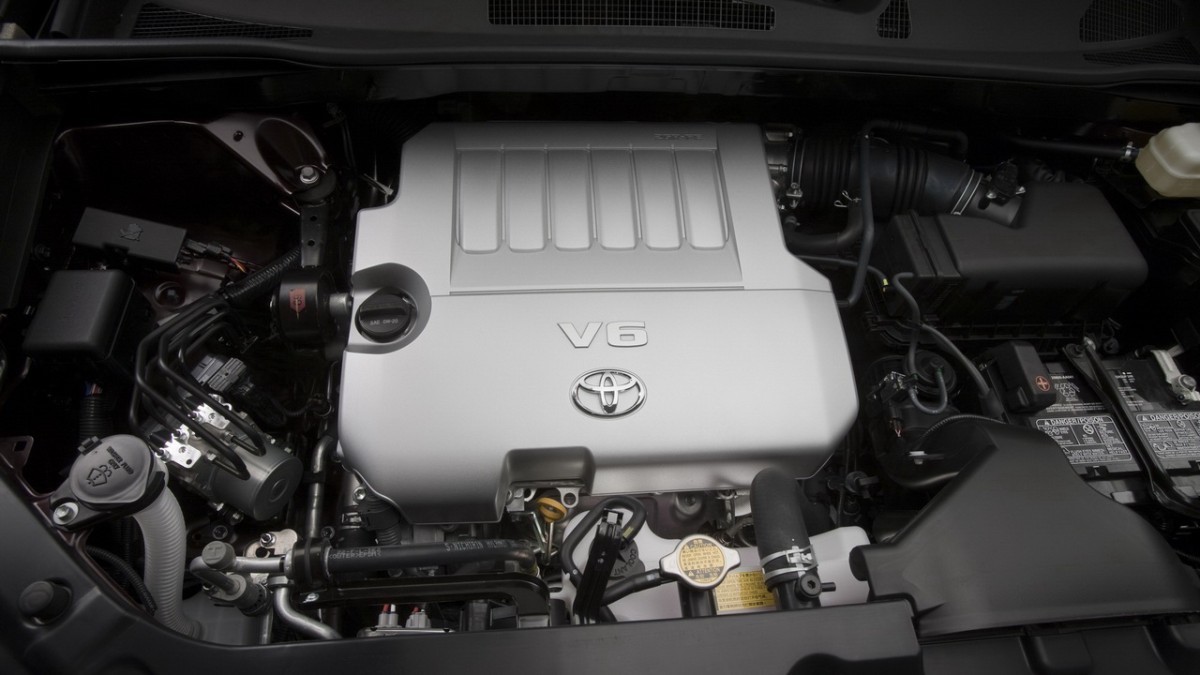

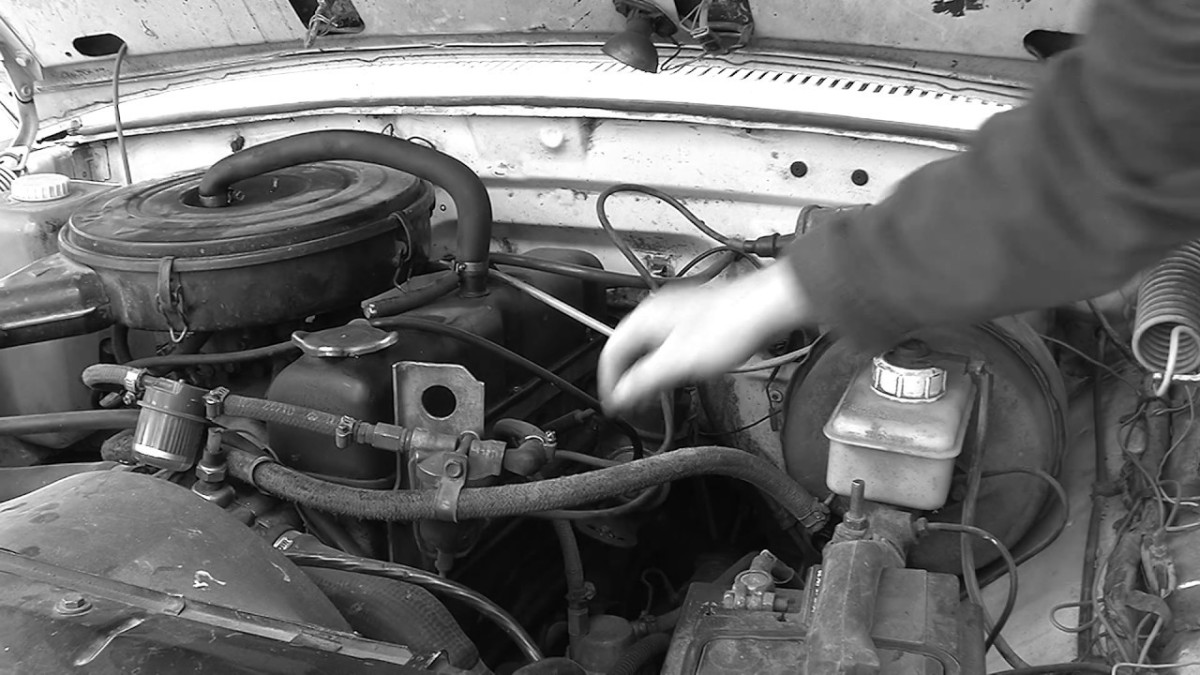

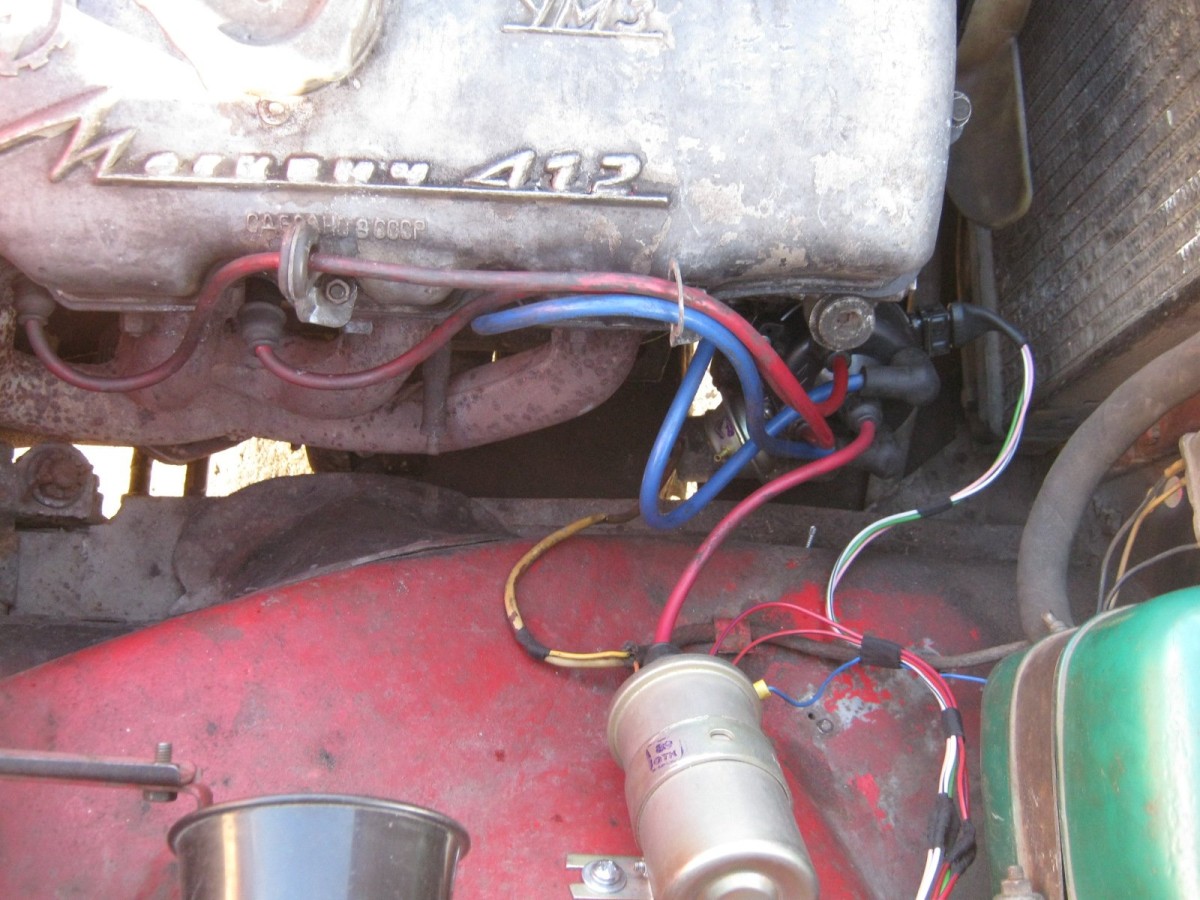

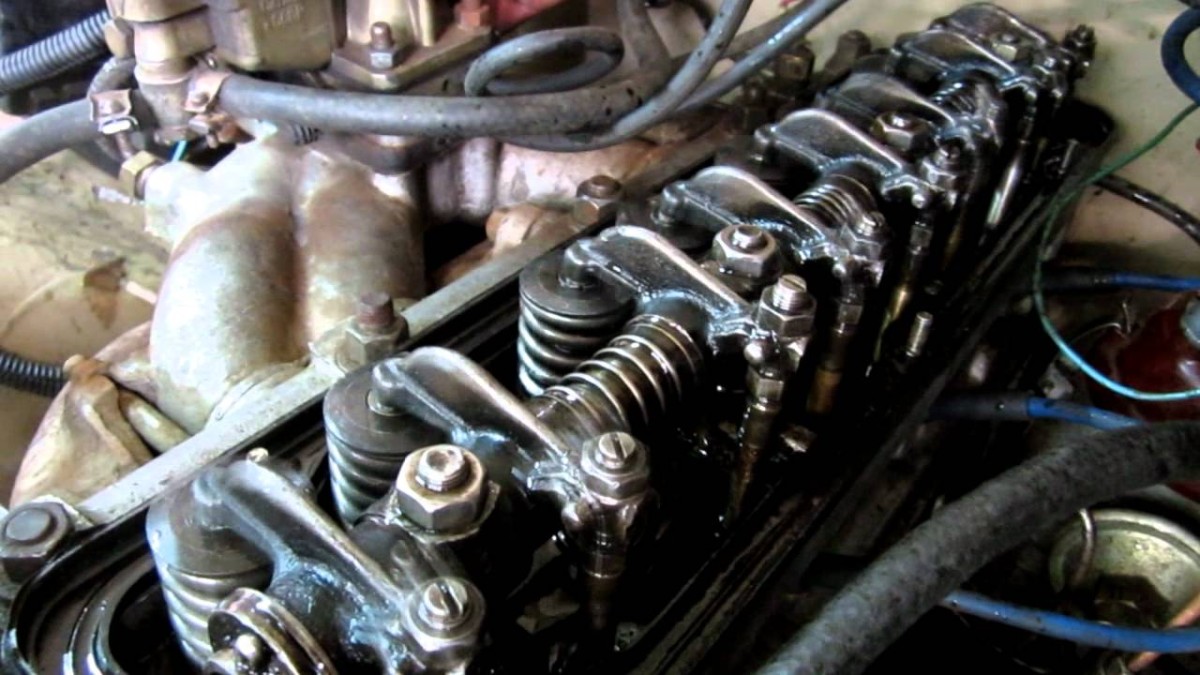

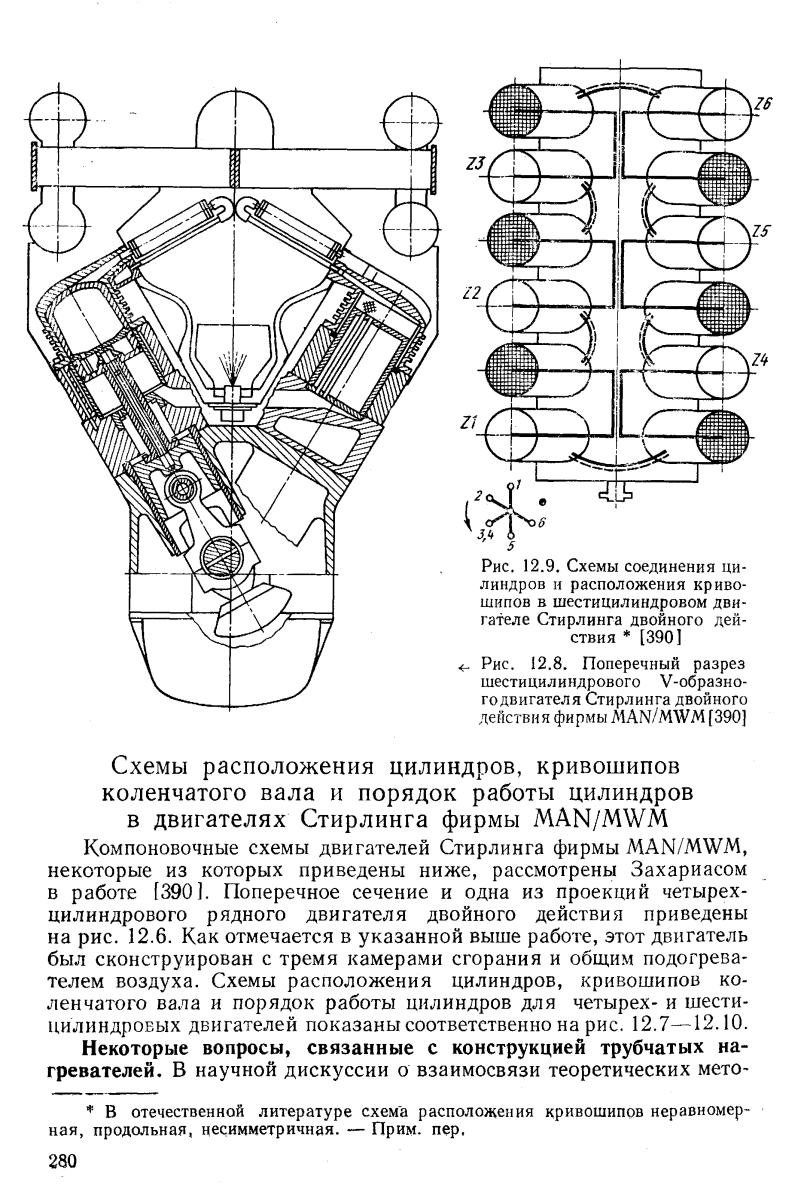

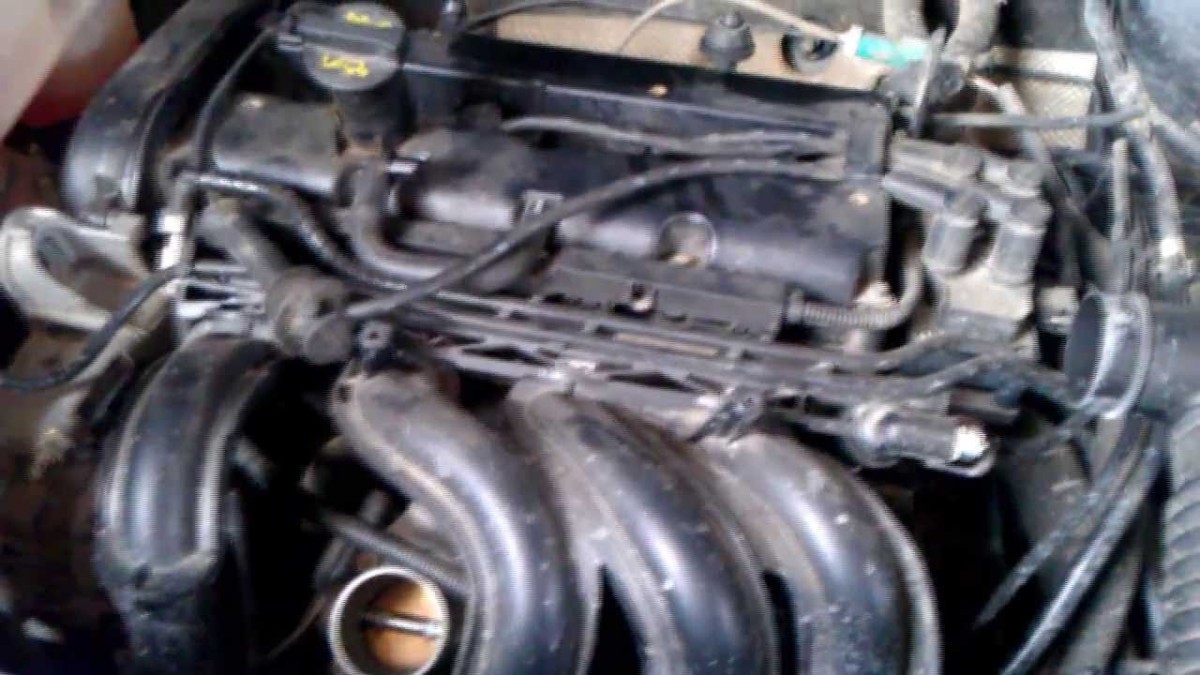

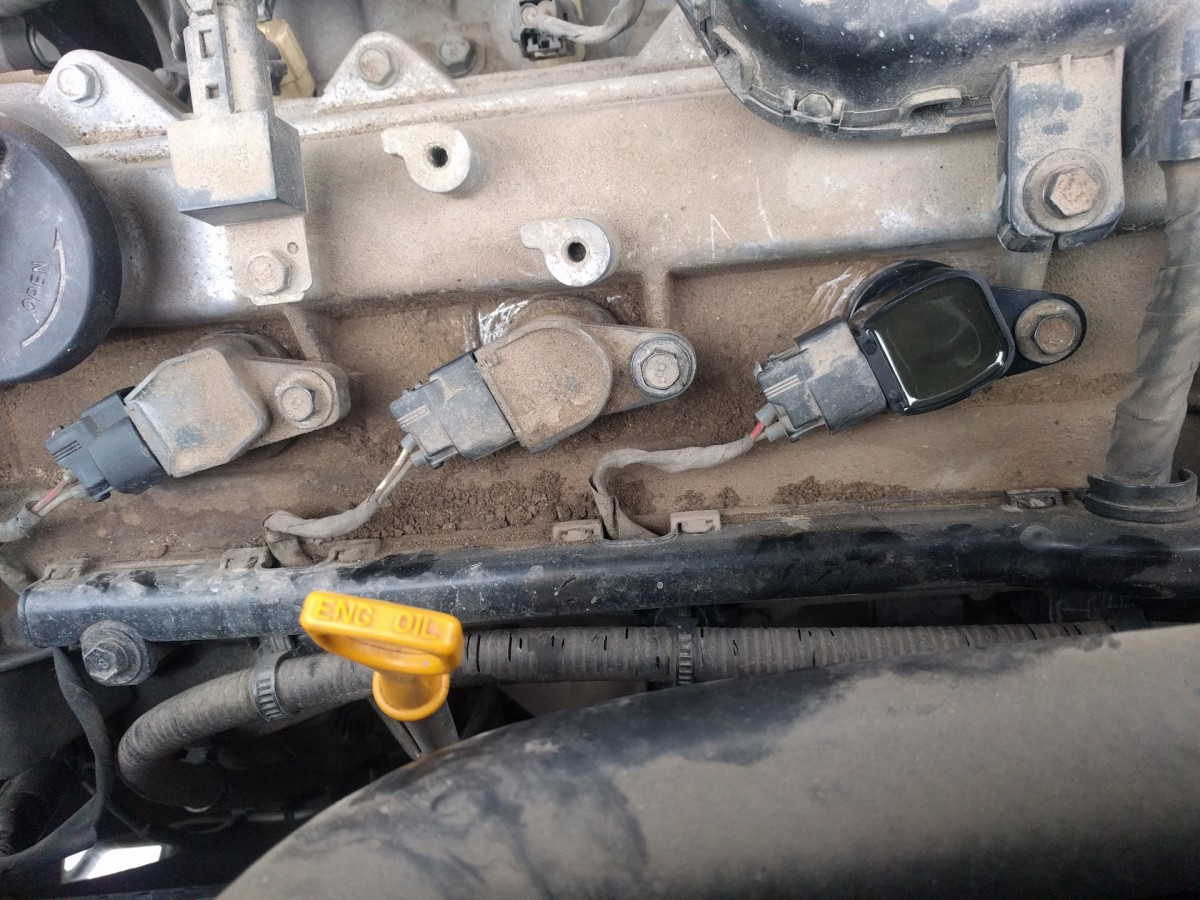

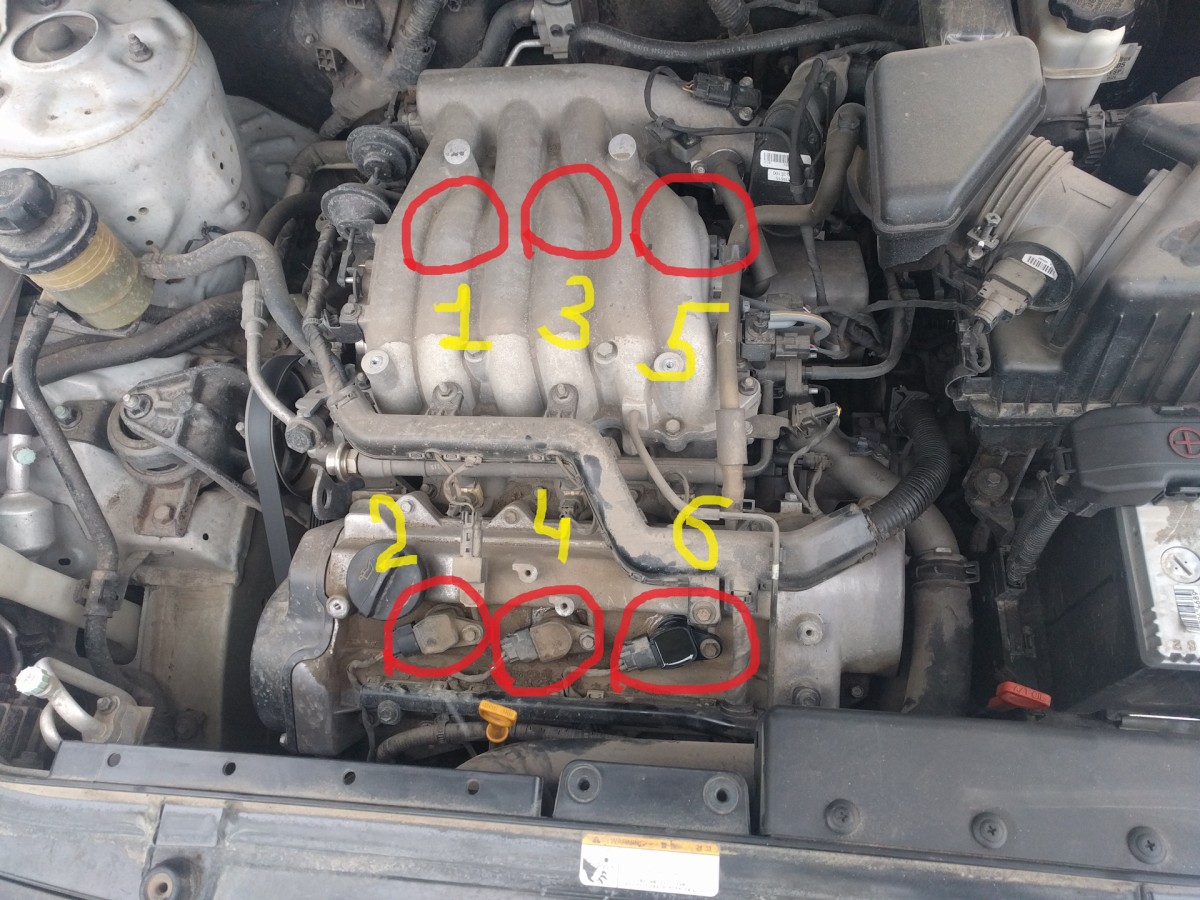

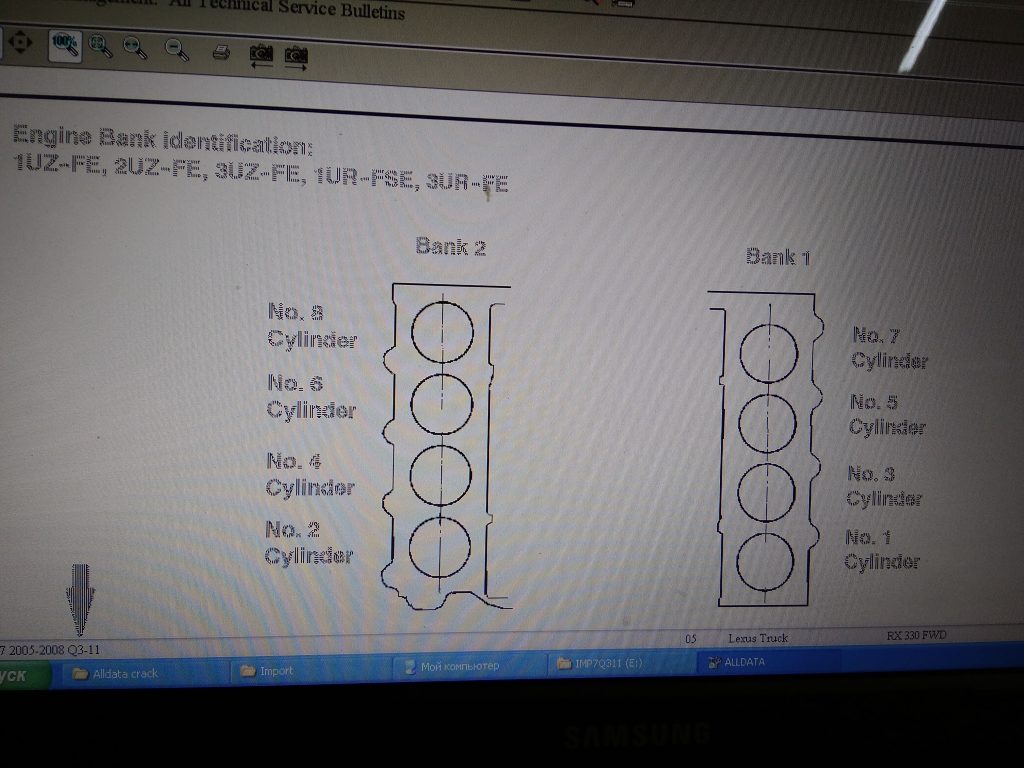

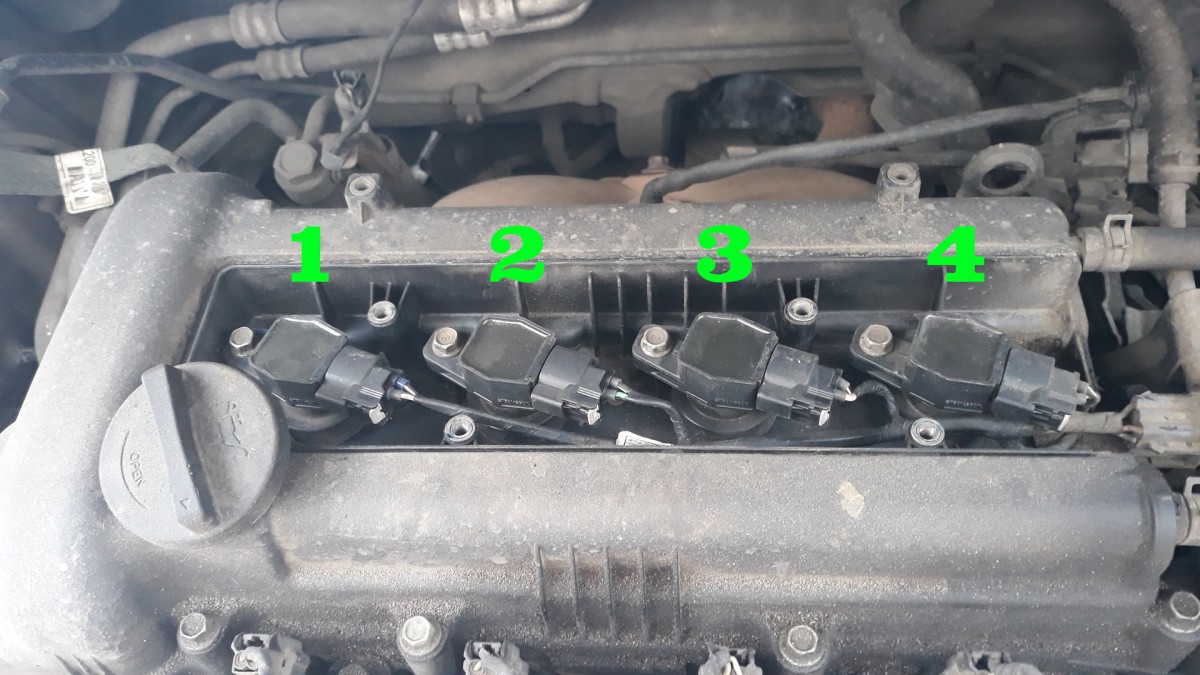

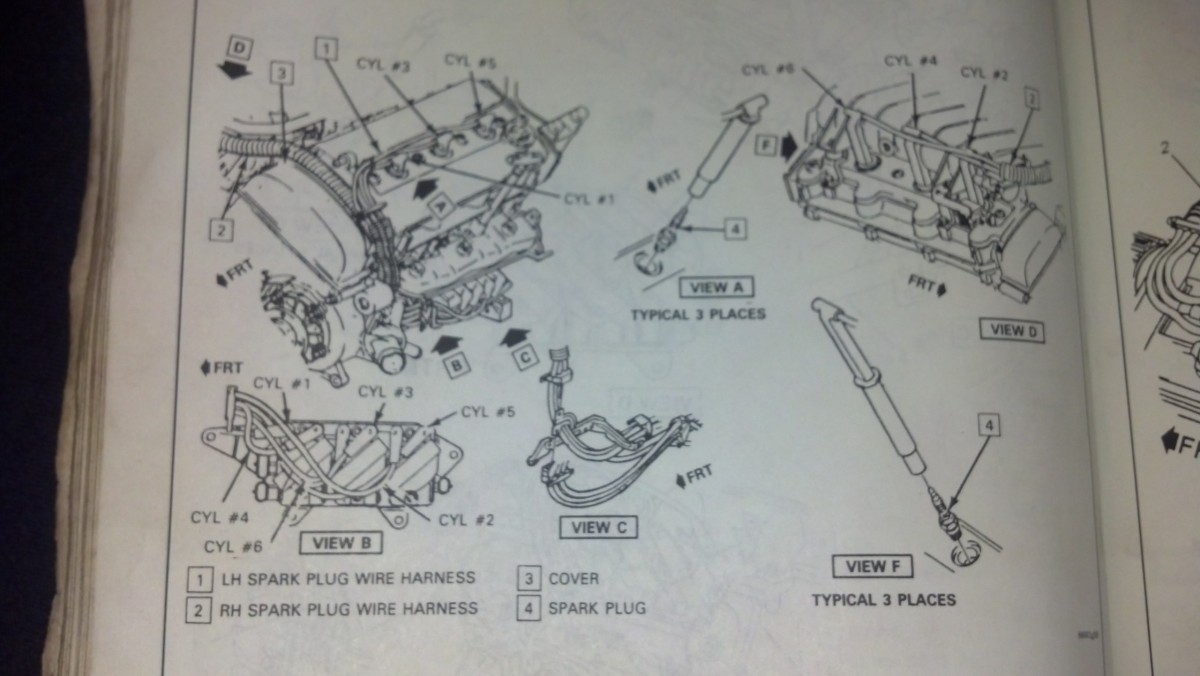

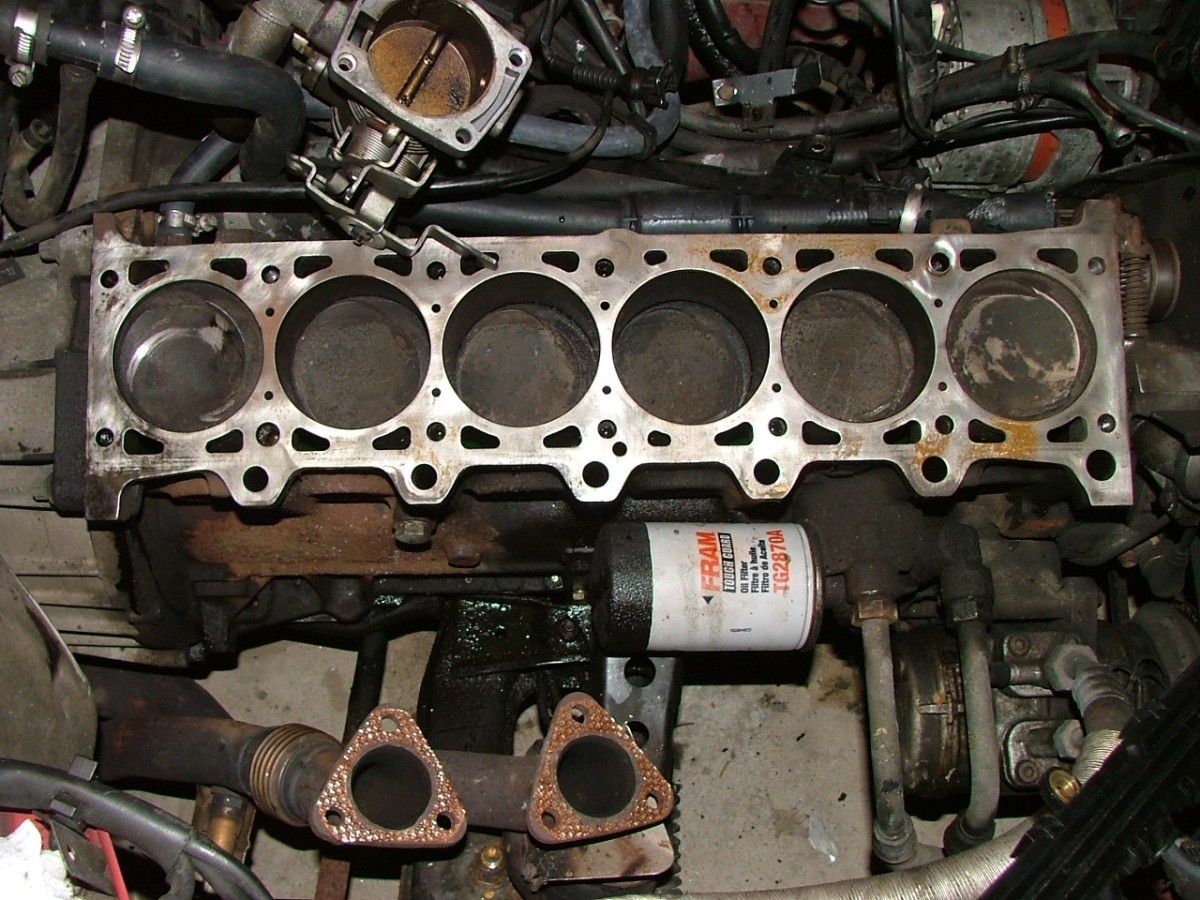

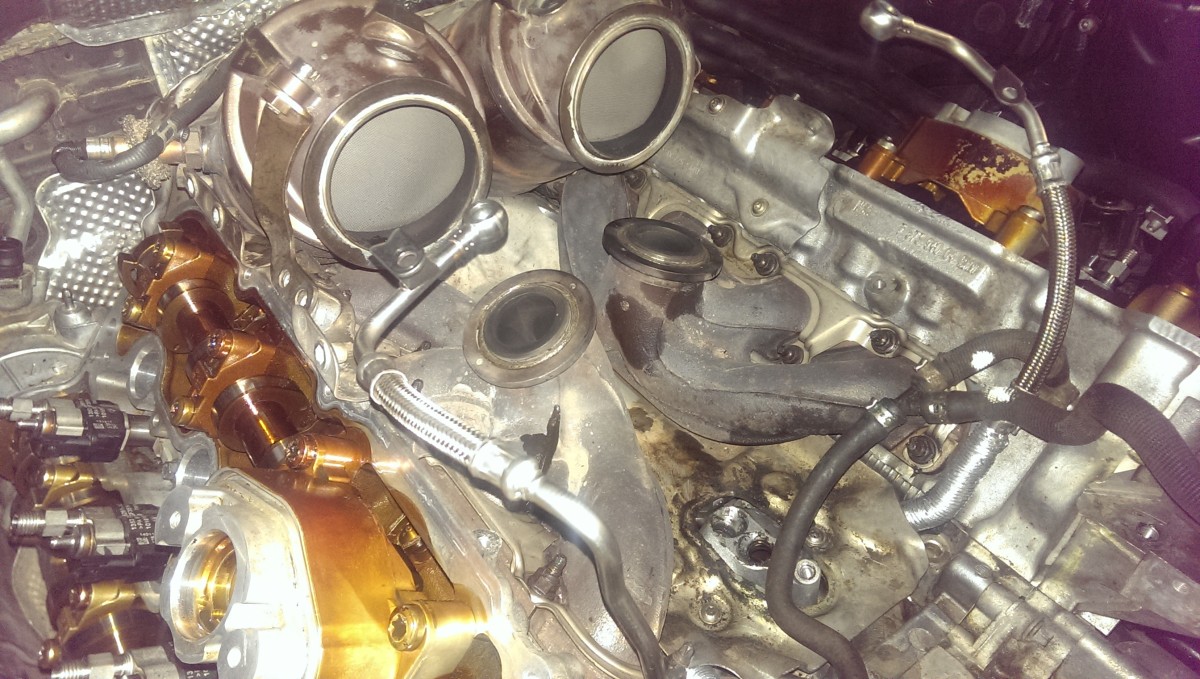

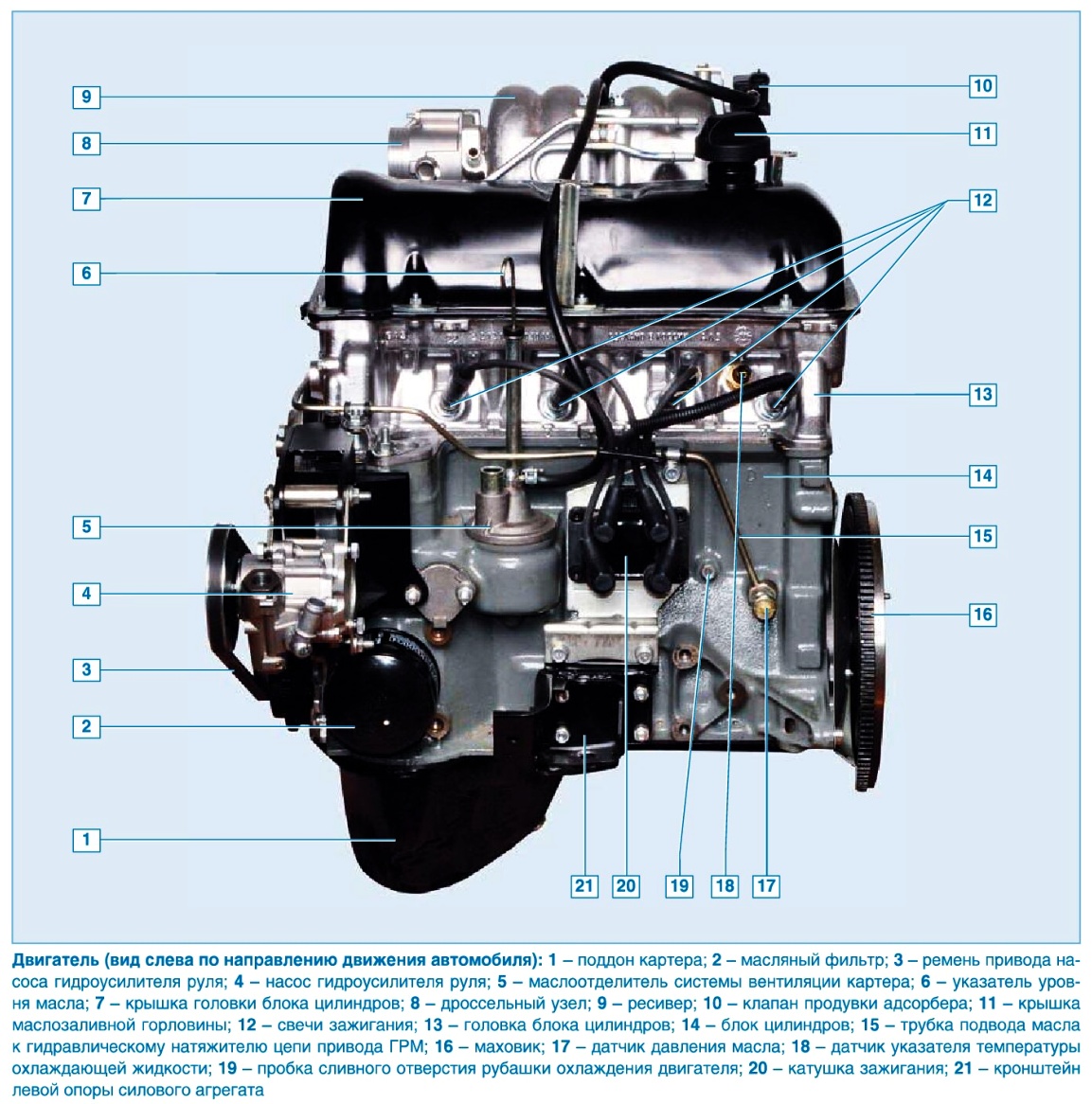

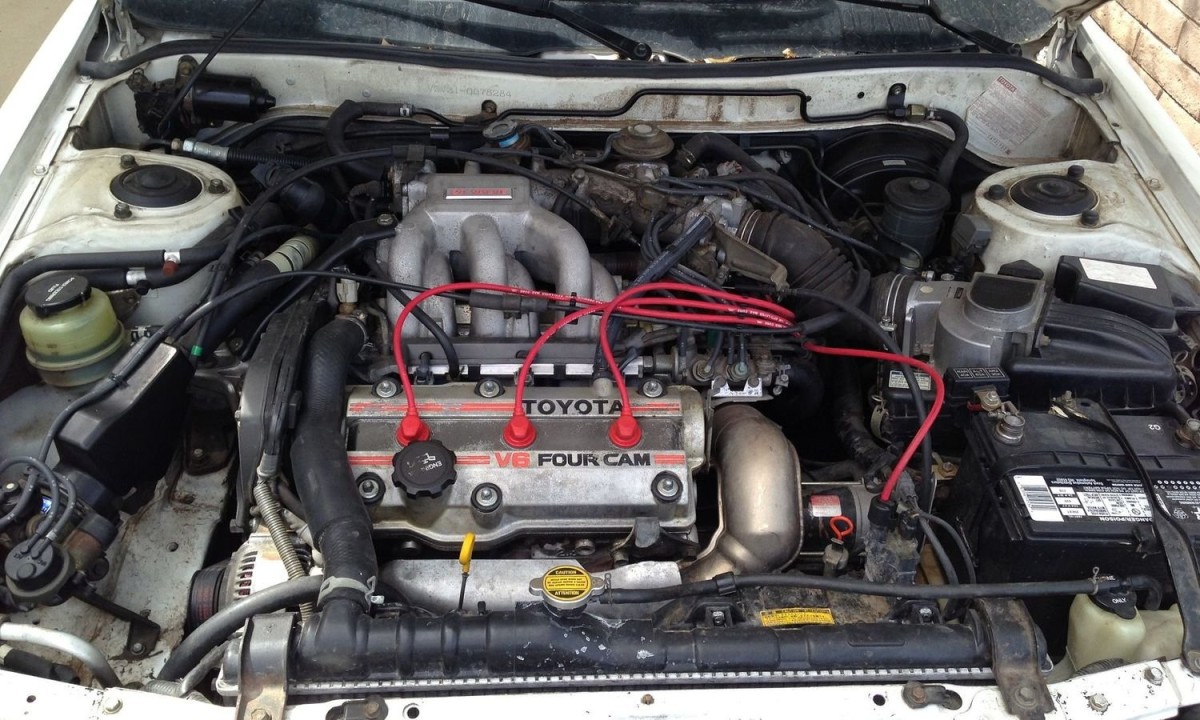

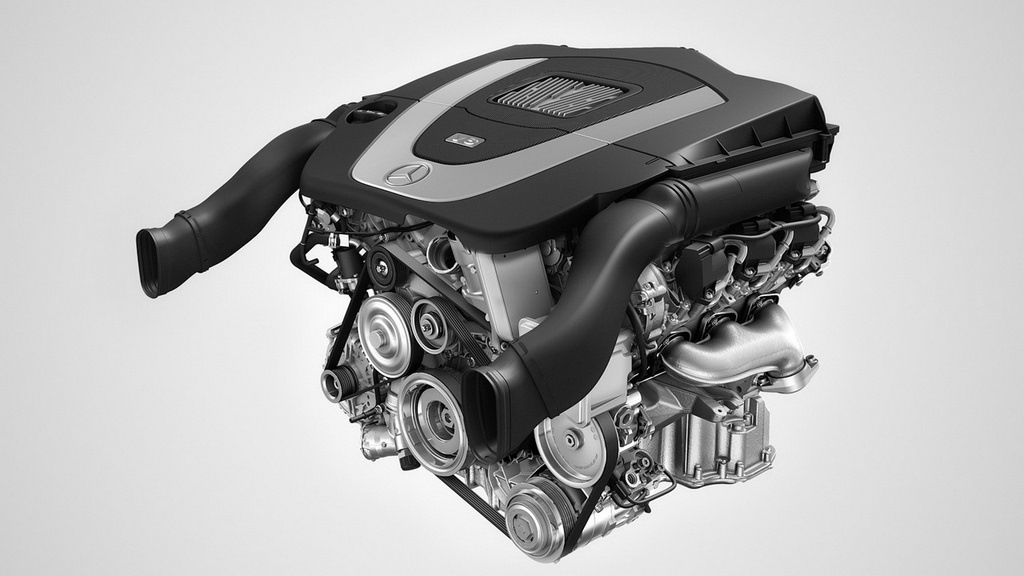

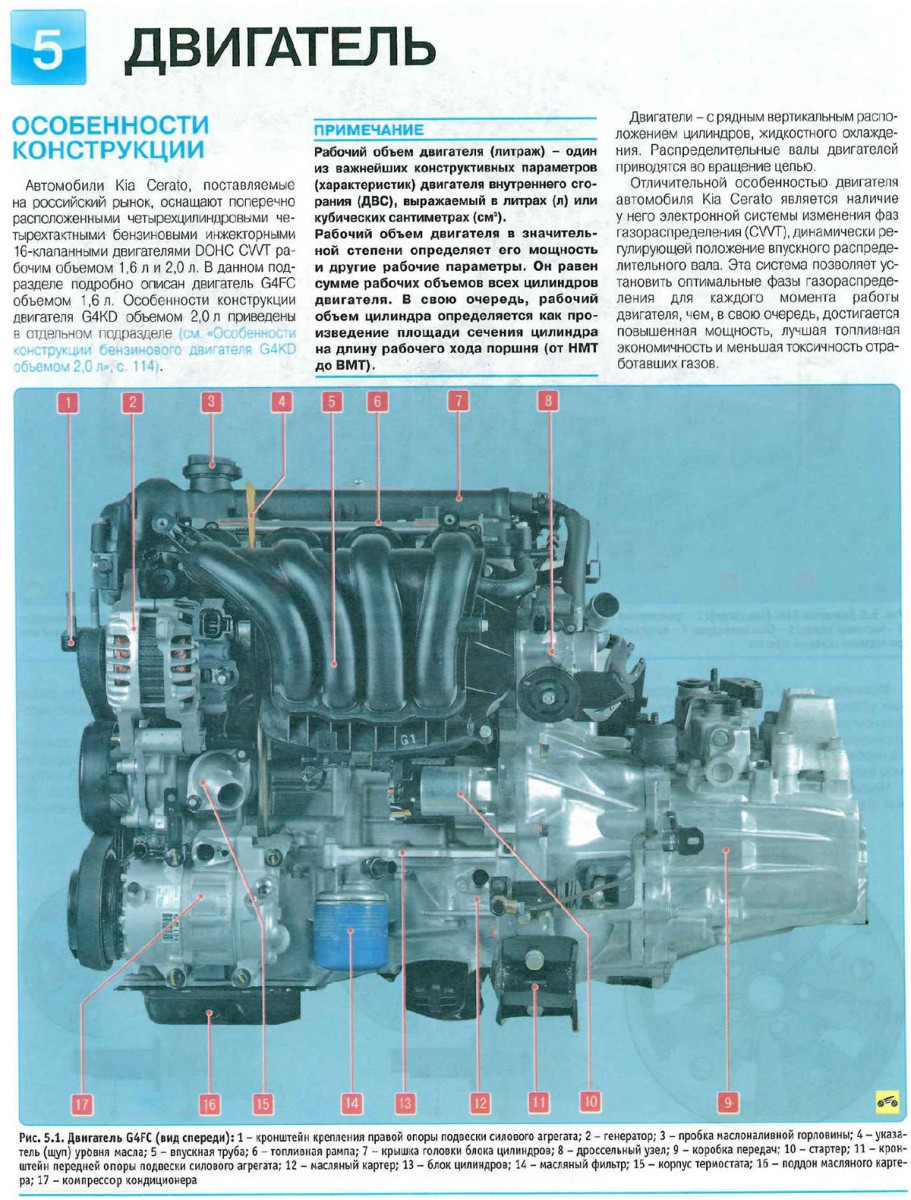

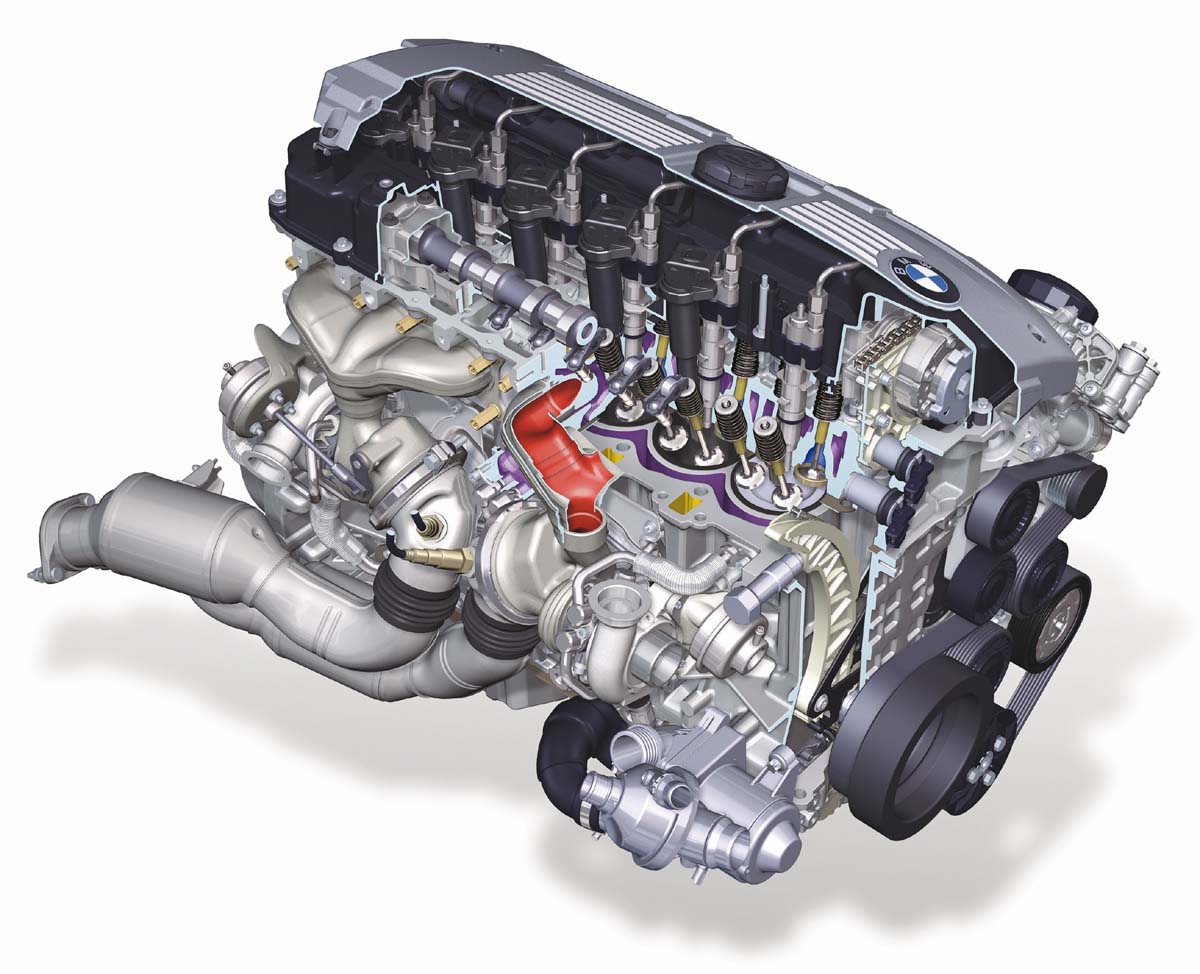

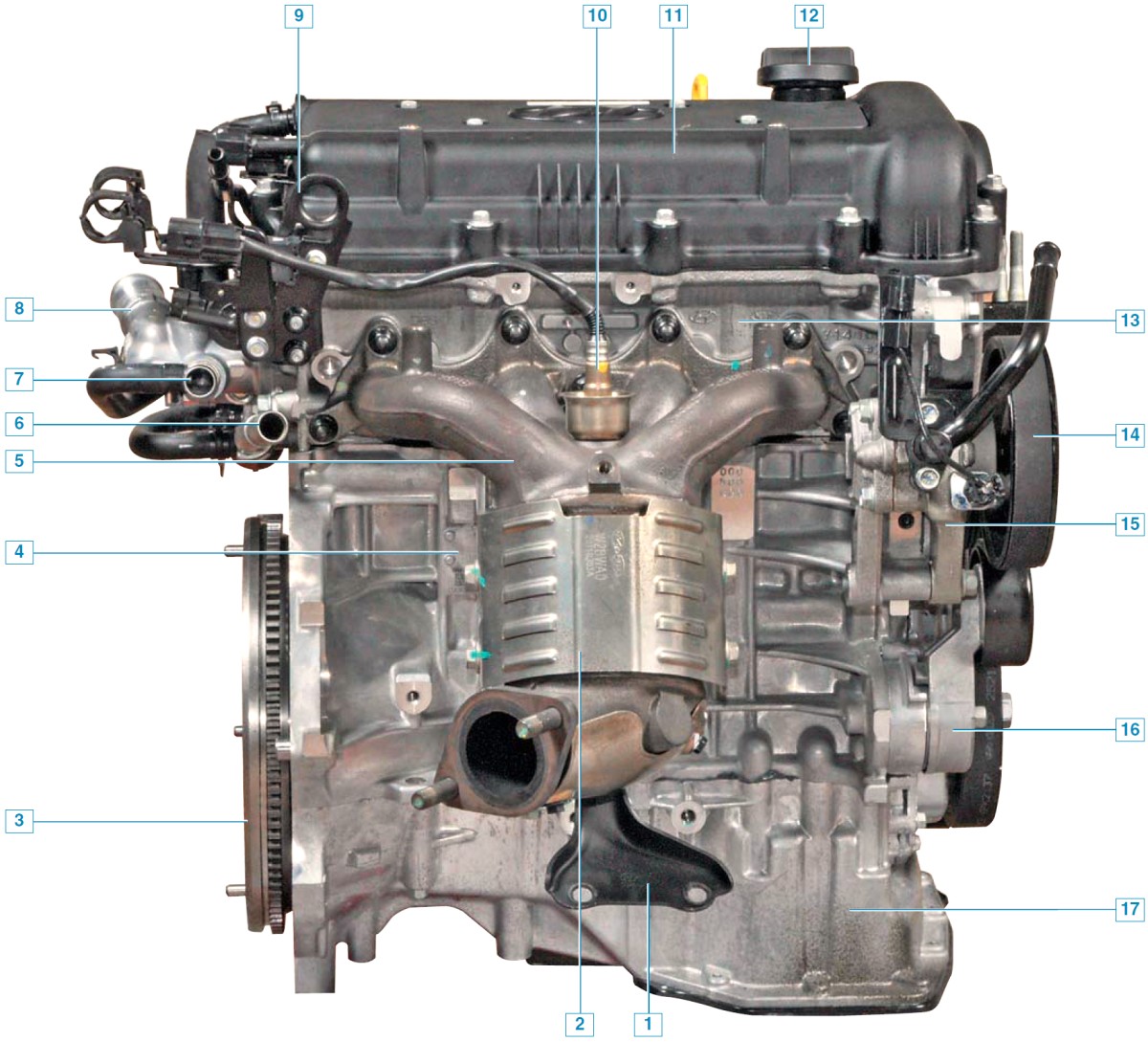

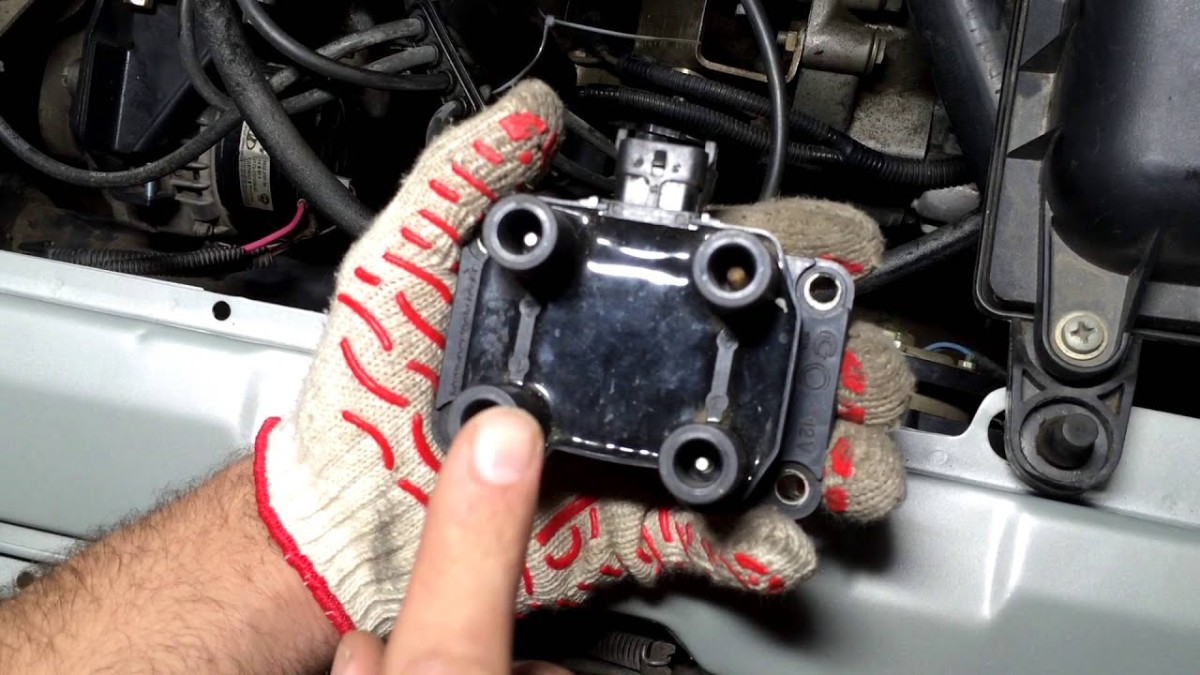

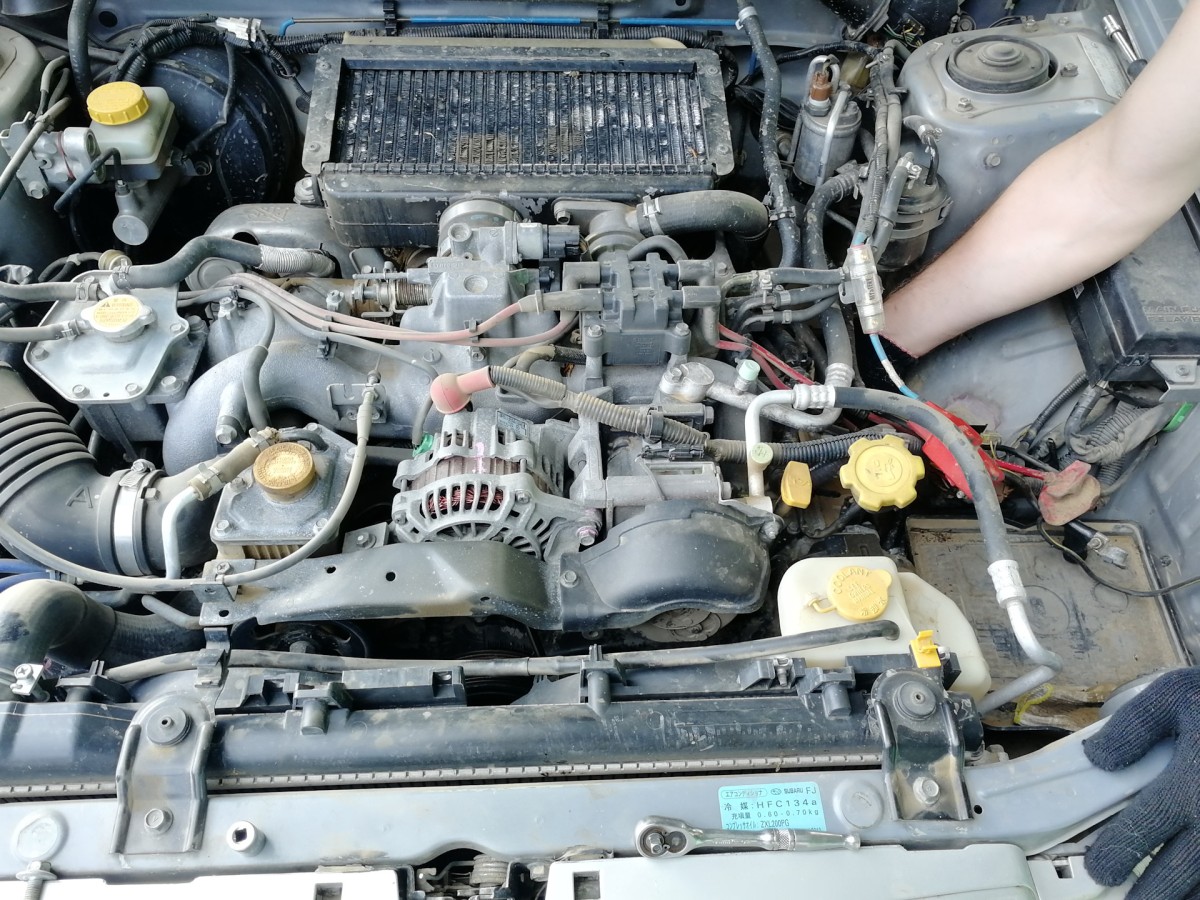

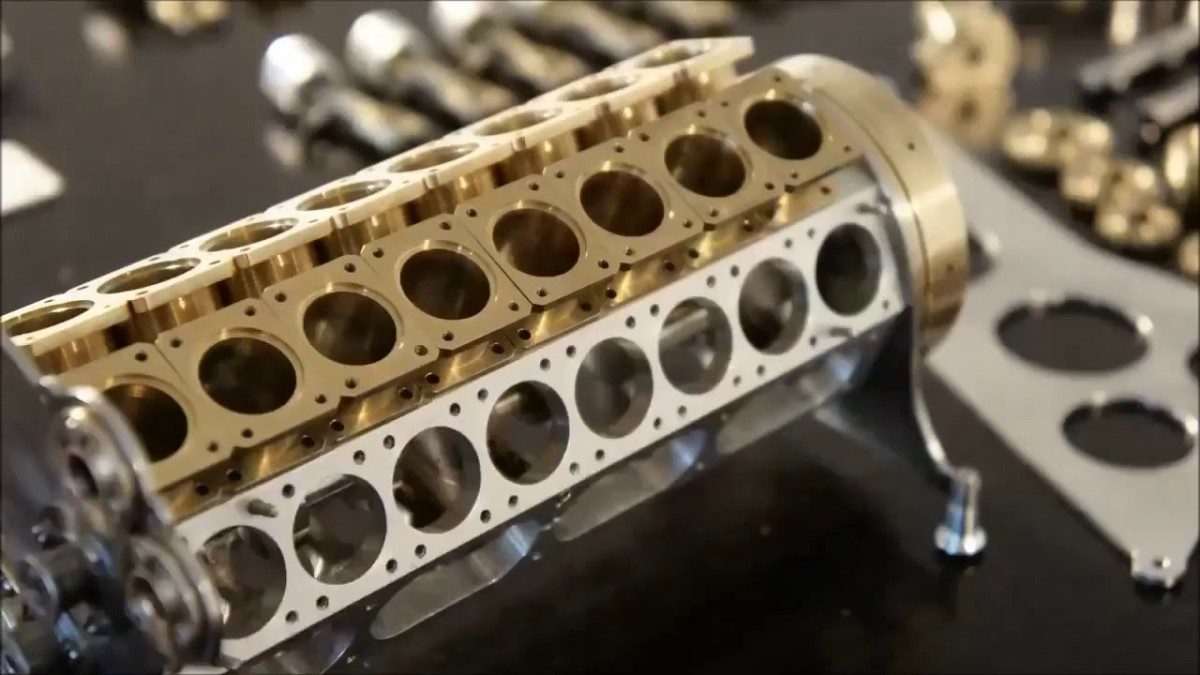

Фото расположения цилиндров двигателя
