Замена направляющих втулок клапанов: зачем нужны, последствия и причины поломки. Руководство по самостоятельной замене втулок

Автор: Автосервис Master Service

Из главных особенностей отечественного автопрома можно отметить, то, что есть возможность производить ремонт автомобилей и их ТО своими руками. Все что необходимо для этого — это знать «элементарные вещи» необходимые для этого.

Хотя для того, чтобы заменить втулки направляющих клапанов лучше обратиться к специалистам, но тем не менее имеется немалое количество автовладельцев, которые справляются с этим собственными силами.

Назначение направляющих втулок клапанов

Данный элемент является главным и от него напрямую зависит отличная работа союза «седло — клапанная тарелка».

Конструкция детали и металл из которого она изготовлена предназначены для обеспечения еë работы на больших скоростях с регулярными температурными воздействиямии и ограниченным доступом смазочных материалов в пространство между клапаном и втулкой.

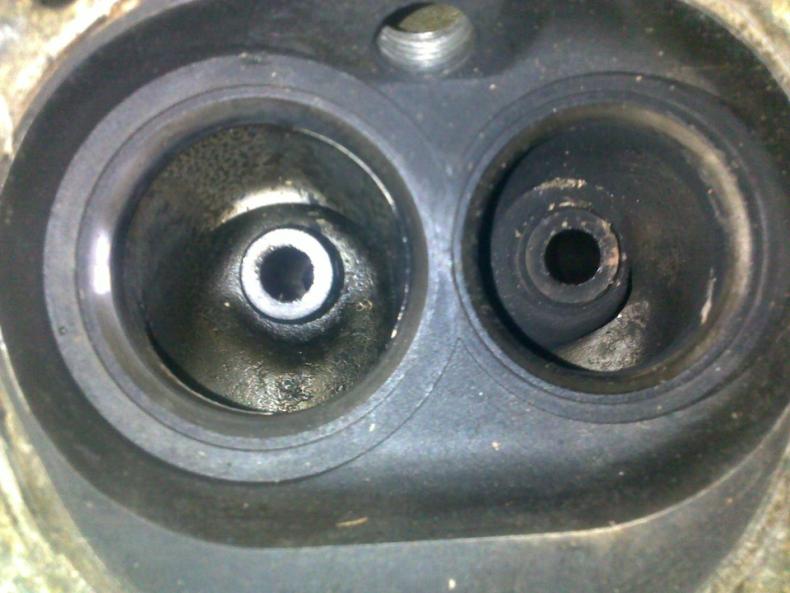

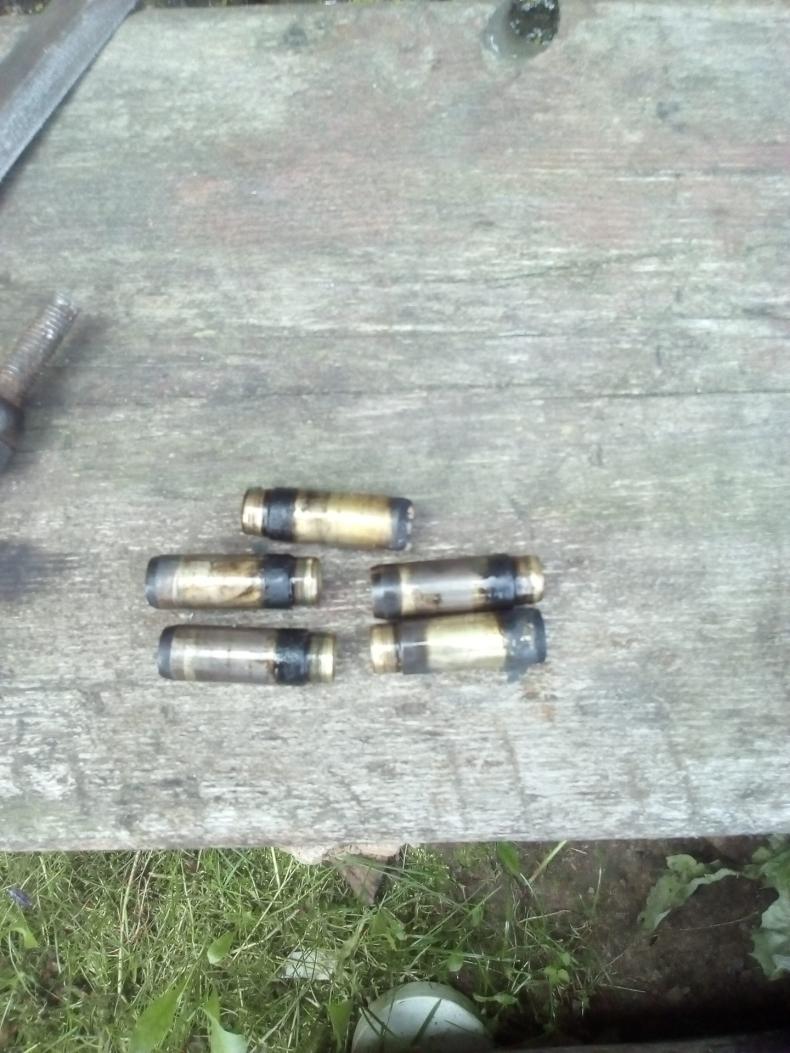

Из-за чего изнашиваются втулки клапанов

Вышеперечисленные факторы влияют на то, что с течением эксплуатационного времени направляющие клапанов подвергаются износу и их соосность с клапанным толкателем изменяются.

Это приводит к тому, что направляющую разбивает и клапан начинает болтаться и в итоге это приводит к повреждениям фаски седла. От этого можно ожидать прогарание клапана и замену их седел.

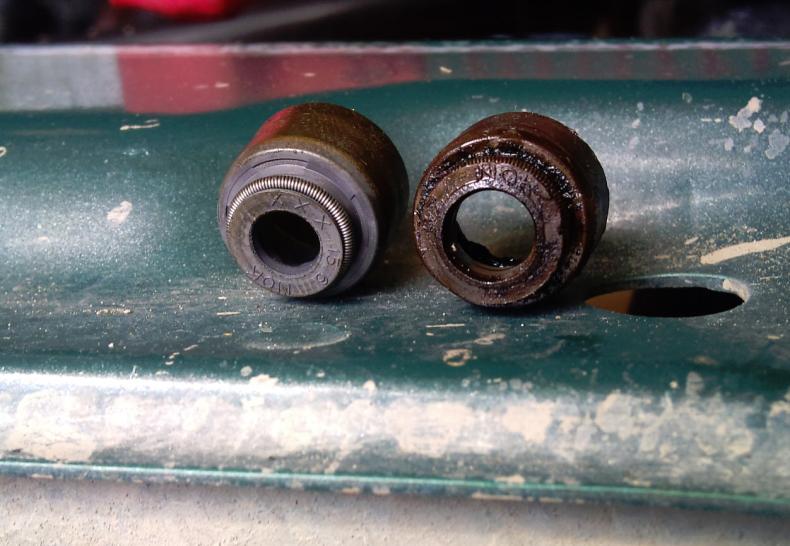

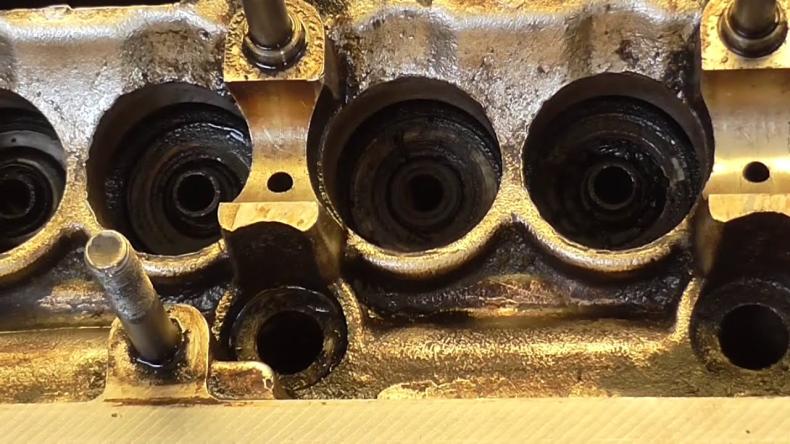

Помимо этого вследствии «болтания» клапана, когда разбита направляющая нарушается работа сальников клапанов. В результате они не удерживают масло из-за смещения клапана.

Итогом является попадание смазочного материала в цилиндры, что приводит к увеличению нагара на клапанах. Также увеличится количество вредных веществ выбрасываемых в систему выхлопа и катализатор может раньше срока выйти из строя. Соответственно замена сальников в такой ситуации никак еë не исправит.

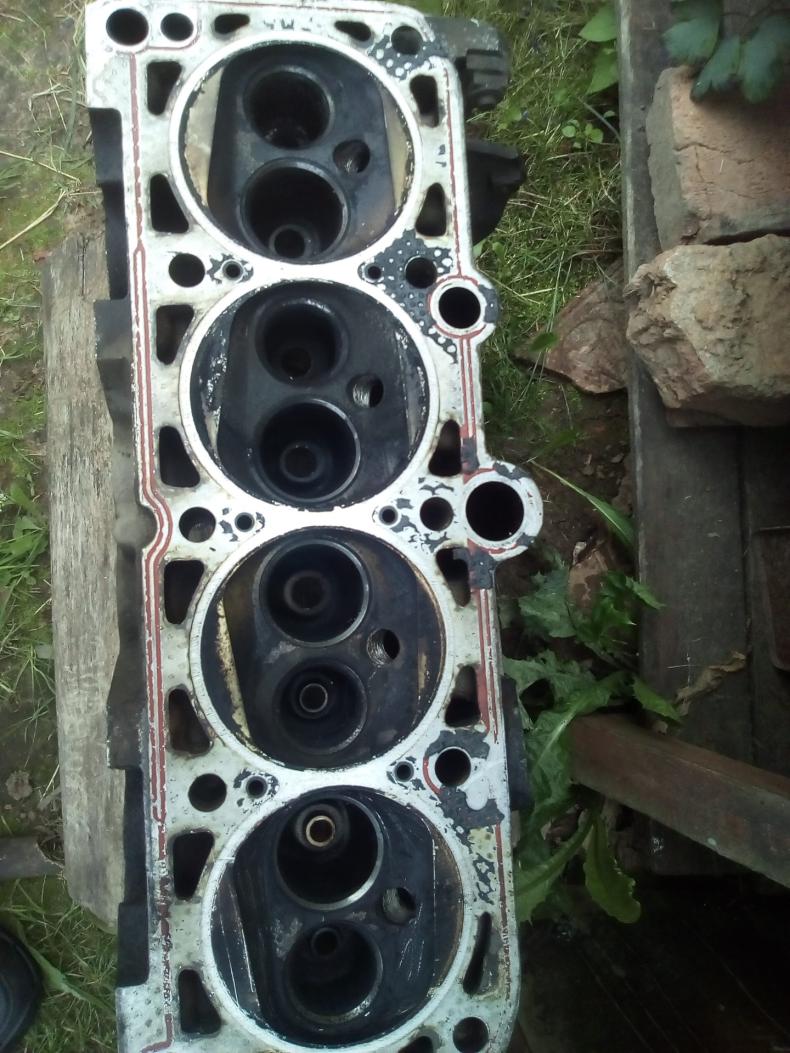

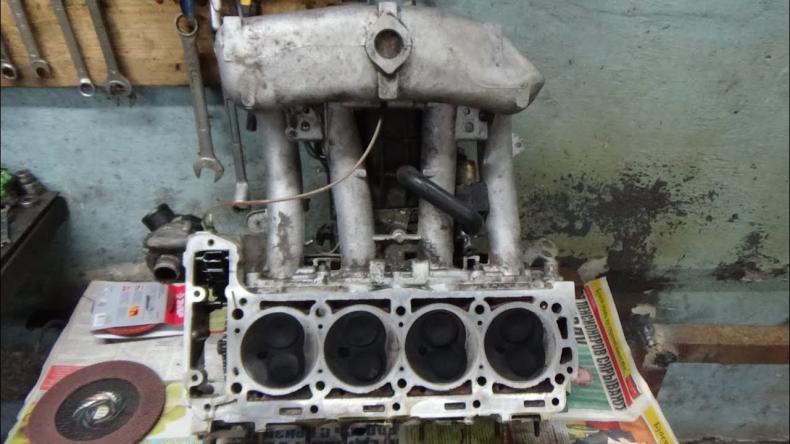

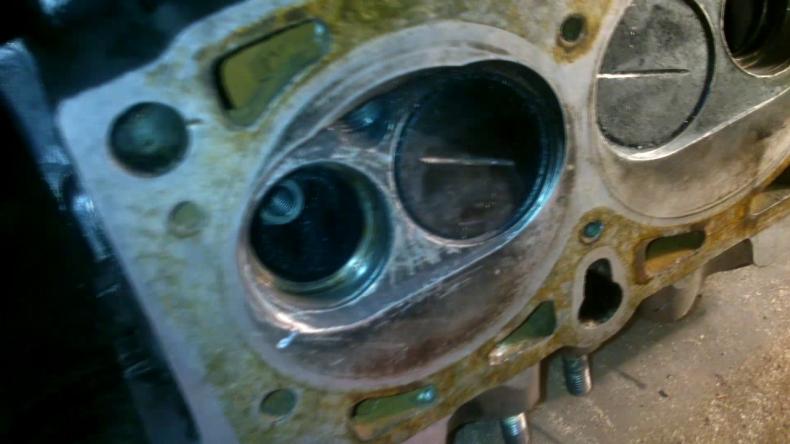

Инструкция по диагностике направляющих клапанов

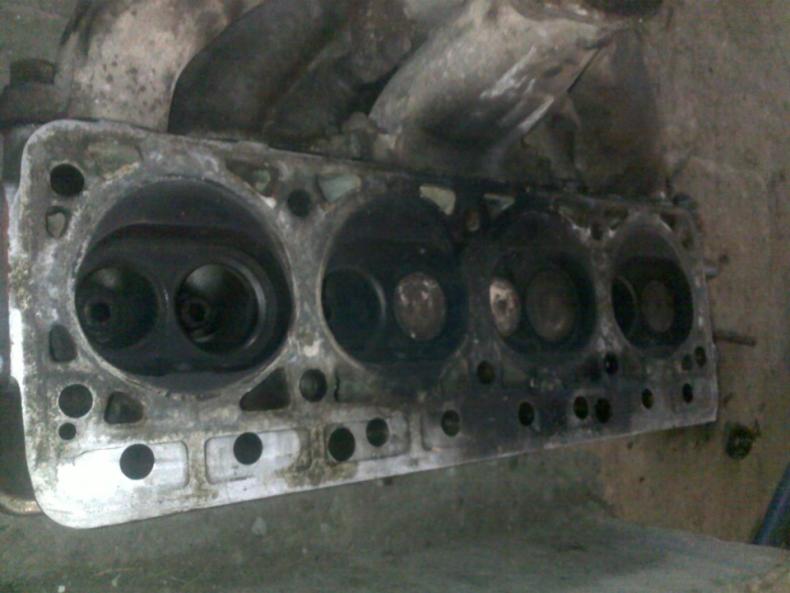

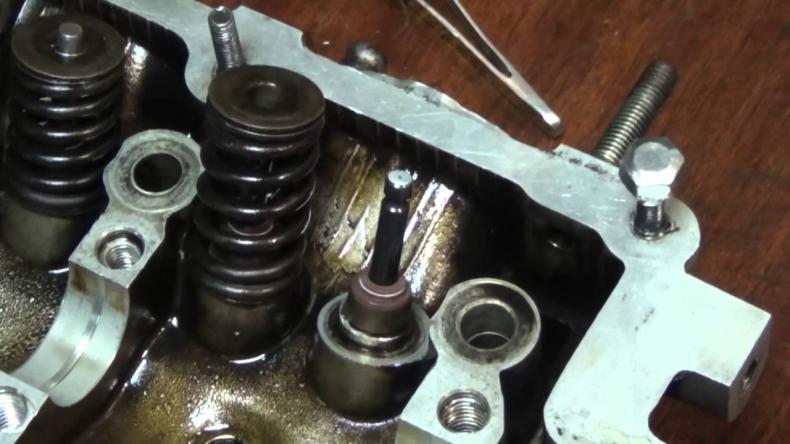

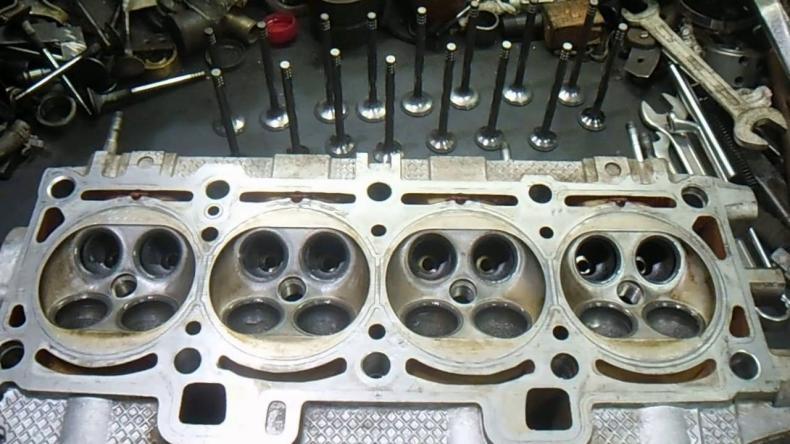

Когда производится ремонт двигателя, помимо обновления КШМ необходимо также сделать и ремонт головки блока цилиндров.

  • Потому как от неë также зависит будущая компрессия в цилиндрах.
  • Обычно во время ремонта ГБЦ автовладельцы делают притирку клапанов, а расшатанности втулок не придают особого значения.
  • Так как, когда зазор между толкателем клапана и втулкой превышает допустимые параметры, то притирка клапанов не даст нужного результата.

Из чего изготавливаются

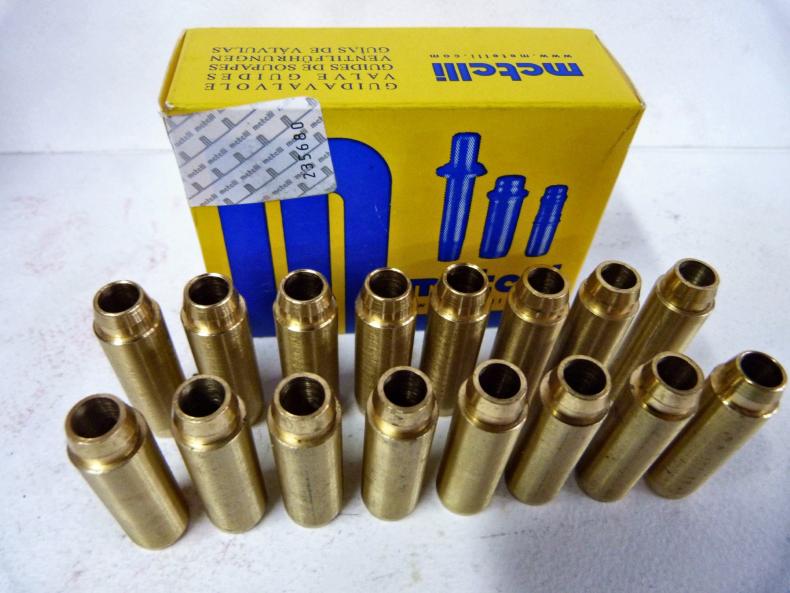

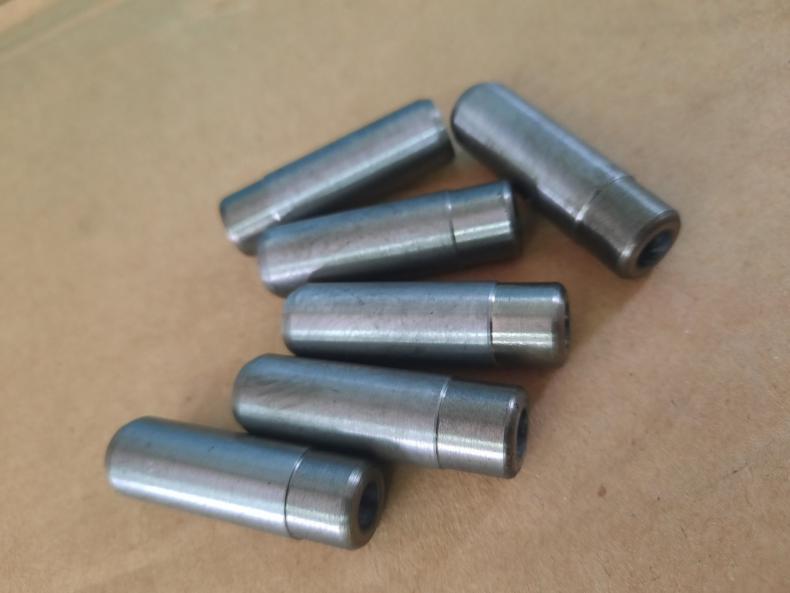

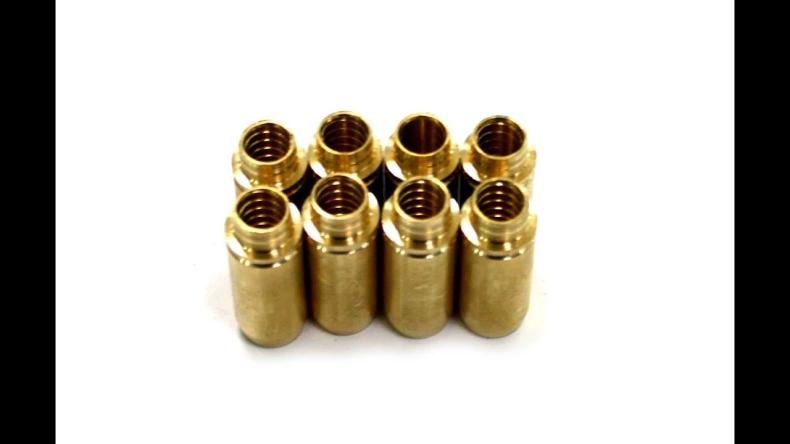

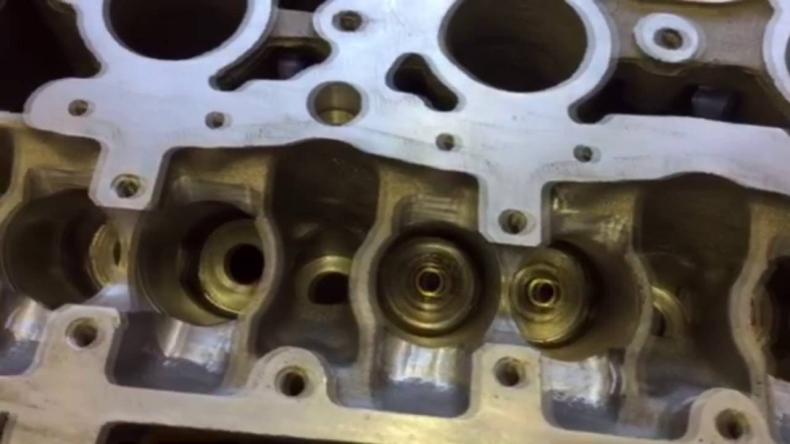

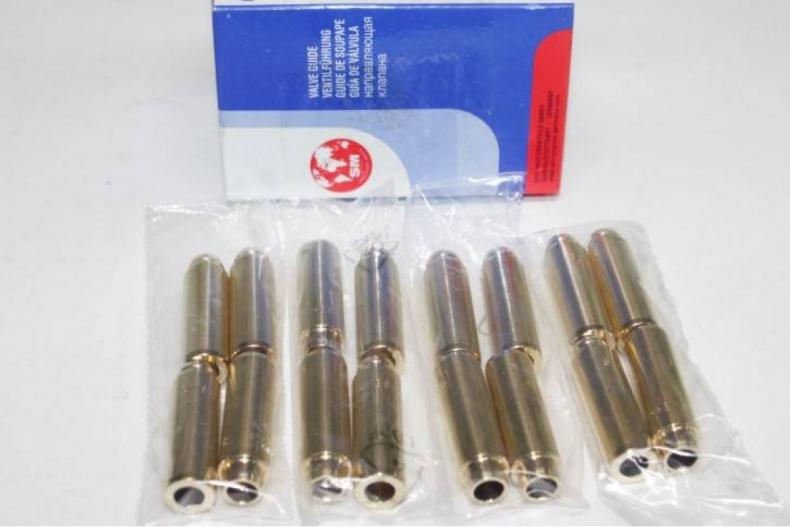

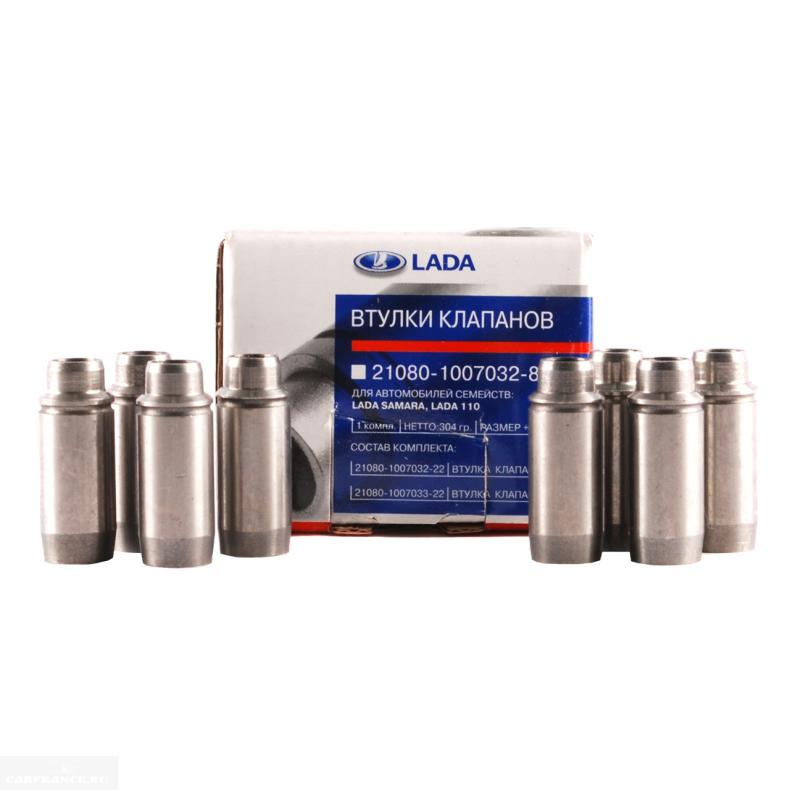

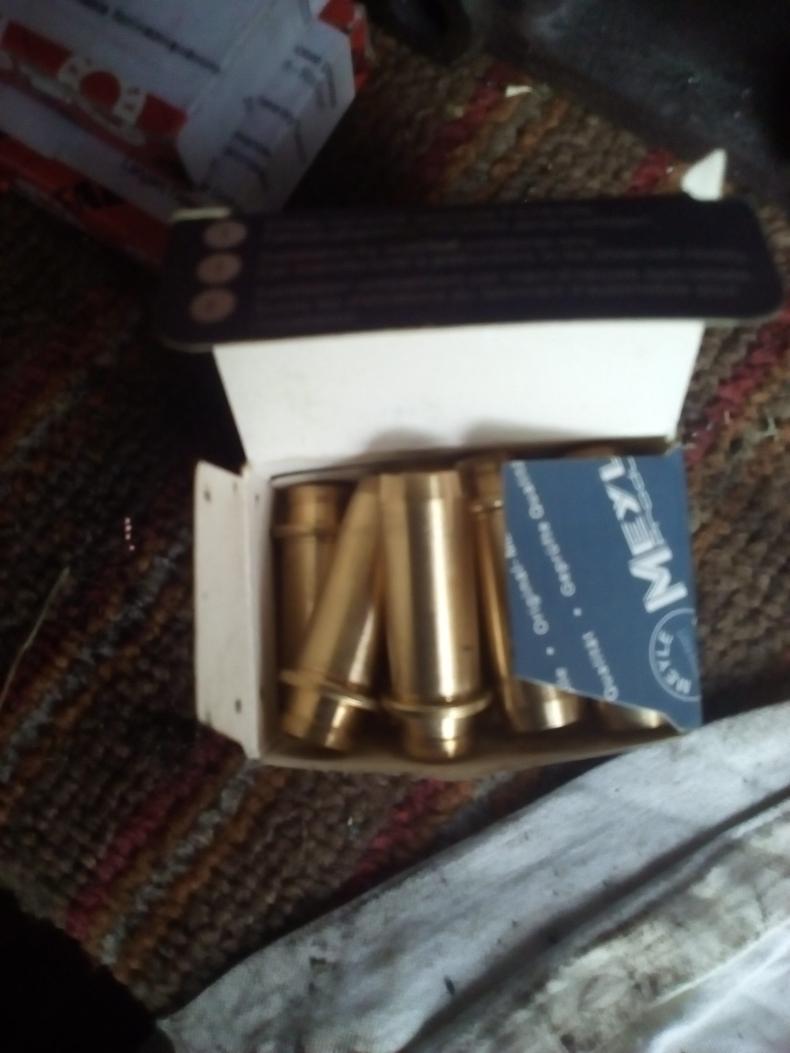

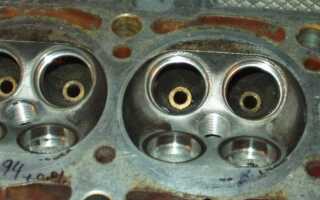

В производстве направляющих используются материалы с отличной износостойкостью и уровнем теплопроводности. К которым относятся: спецсплавы чугуна, бронзы, латуни, металлокерамики.

Особенности

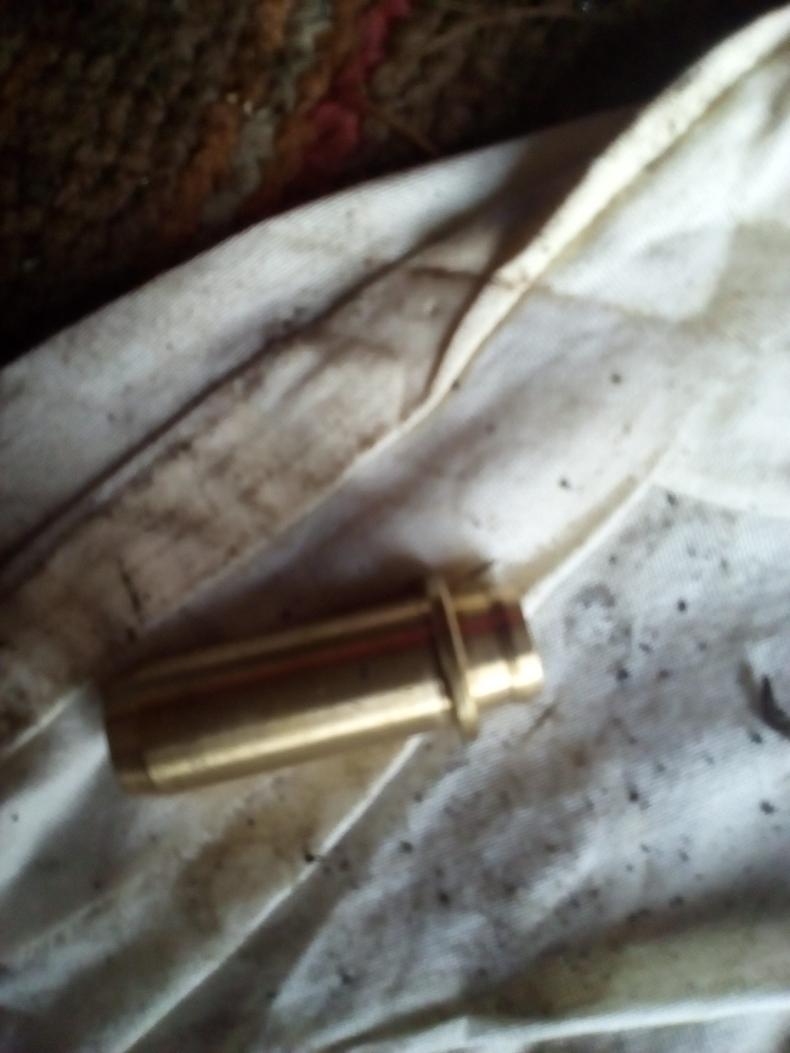

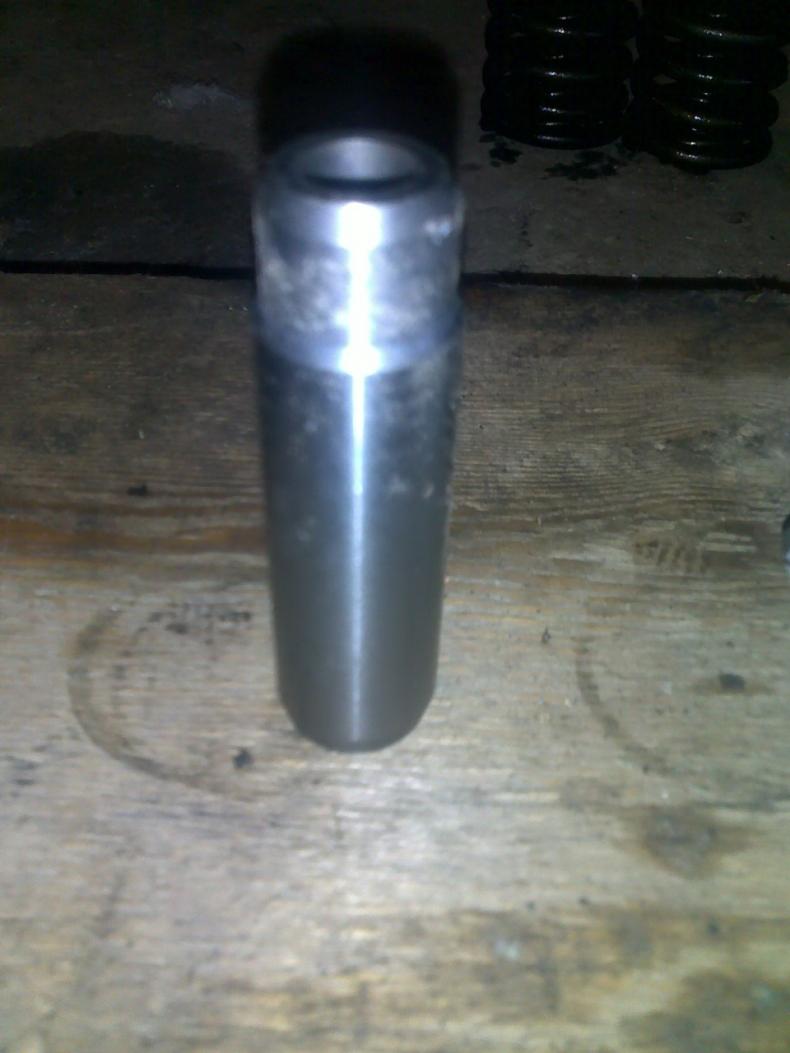

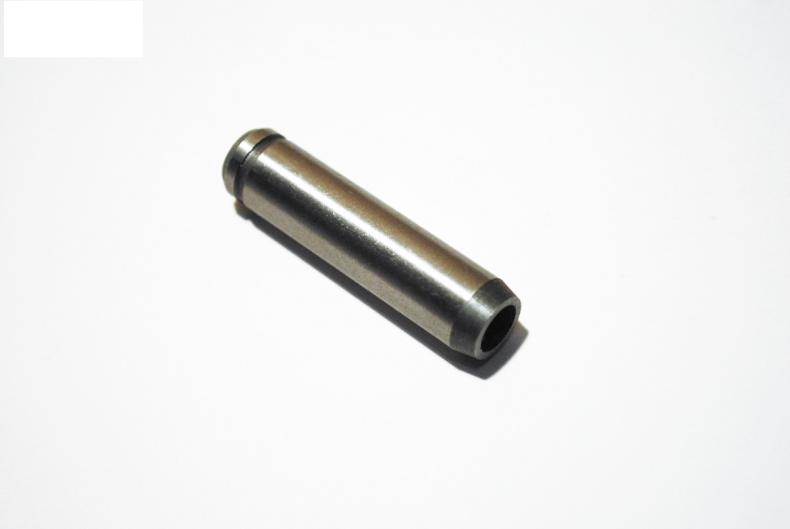

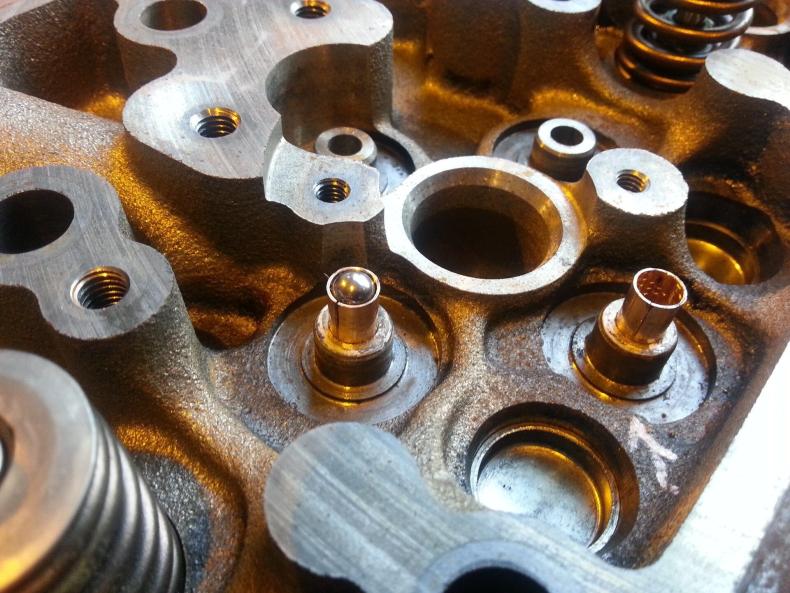

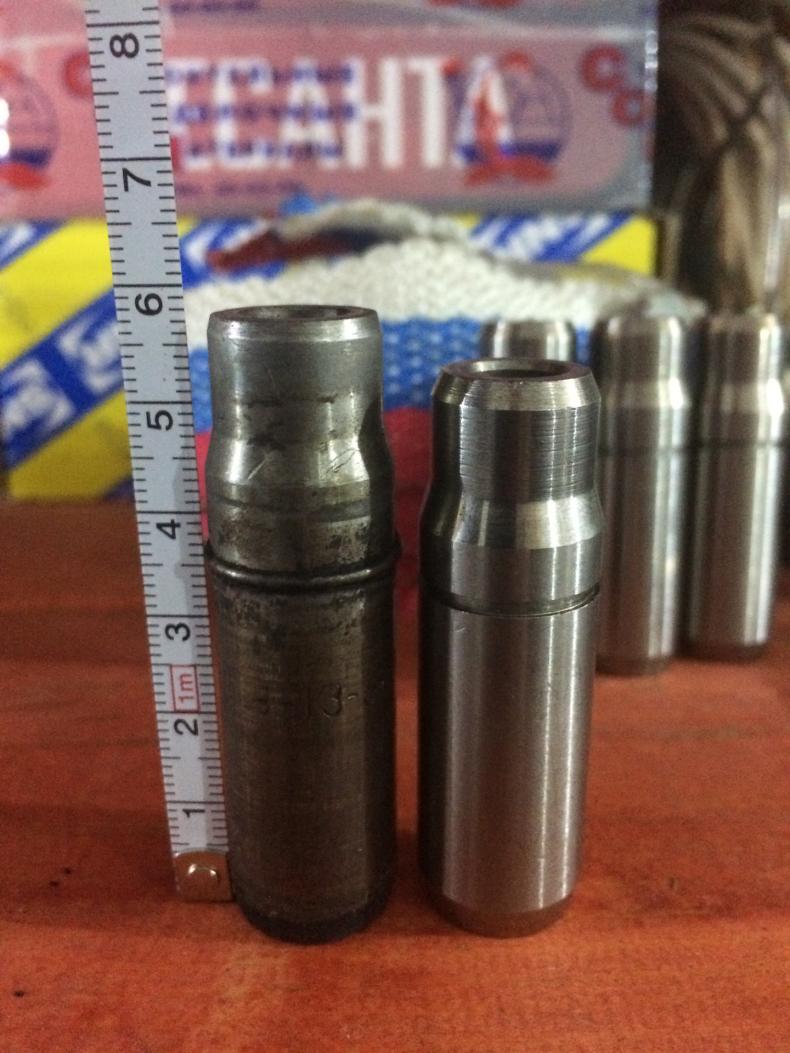

Немалая часть деталей имеет спецбуртик с внешней стороны для их необходимой фиксации по вертикали в головке. В случае, когда втулка гладкая еë монтаж производится со специальной оправкой.

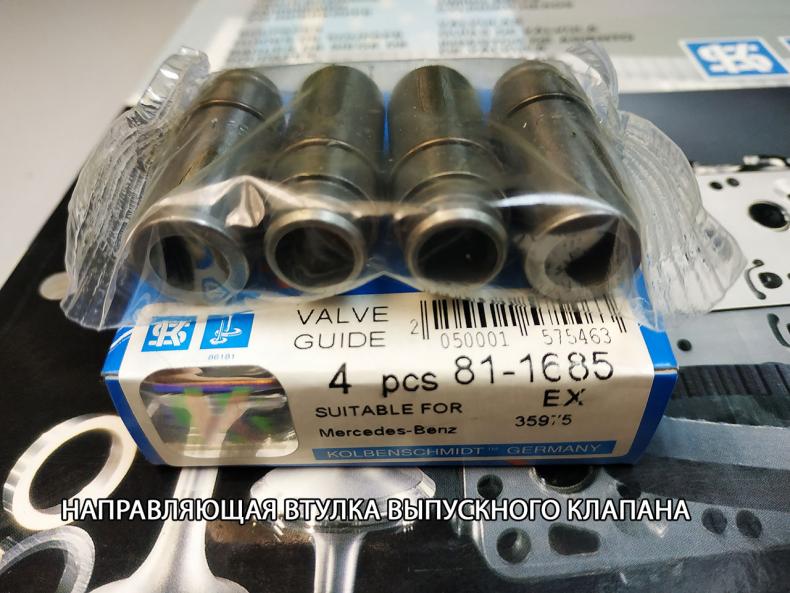

На впускных клапанах рассматриваемые детали не должны выступать во избежании увеличения аэродинамики сопротивления клапана. В выпускных втулки должны полностью скрывать стойку клапана, чтобы тот не подвергался высоким температурам и тепло от него лучше отводилось.

Замер износа

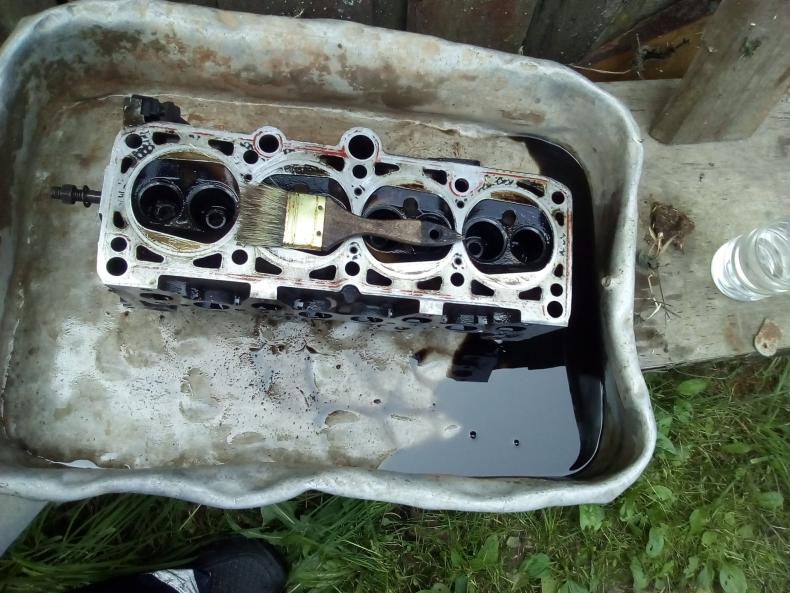

  1. Определение при помощи микрометра и нутромера. С их помощью можно измерить внутренний диаметр направляющих и наружный диаметр толкателя клапана. Сравнивая эти два значения и посчитав разность можно узнать насколько они соответствуют параметрам необходимым для нормальной работы. Когда производятся замеры необходимо тщательно очистить детали от грязи и нагара.

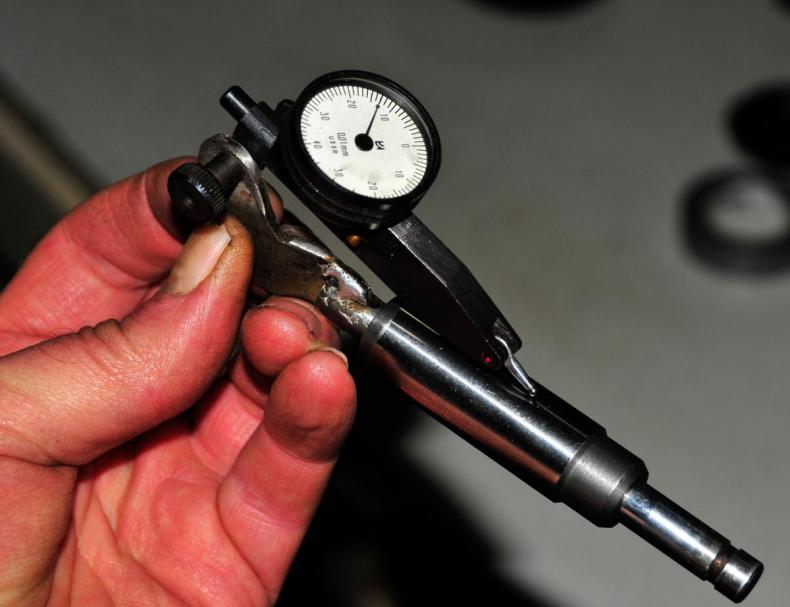

  2. Определение износа с помощью индикатора часового типа. С помощью этого инструмента снимаются показания диаметров и если полученое значение будет больше допустимого берется новый клапан и проводится замер. Если и в этом случае значение выходит за пределы, то данные элементы подлежат замене.

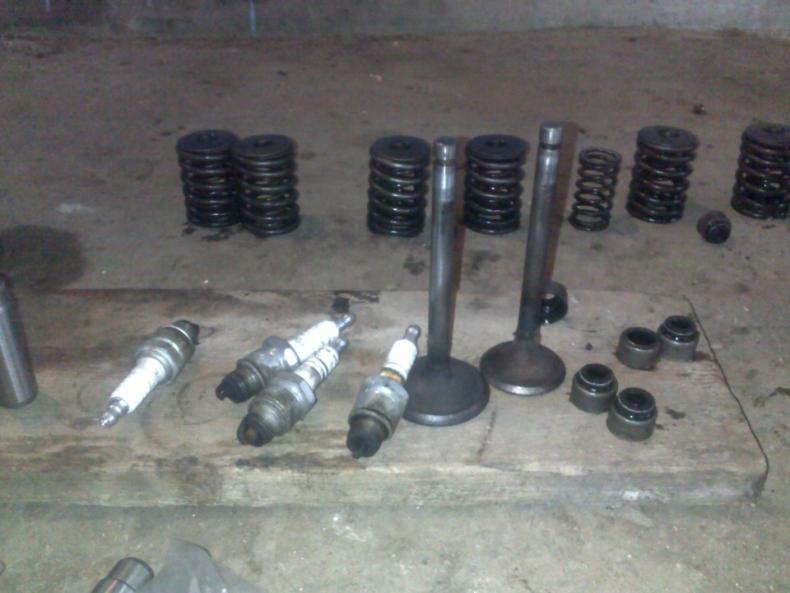

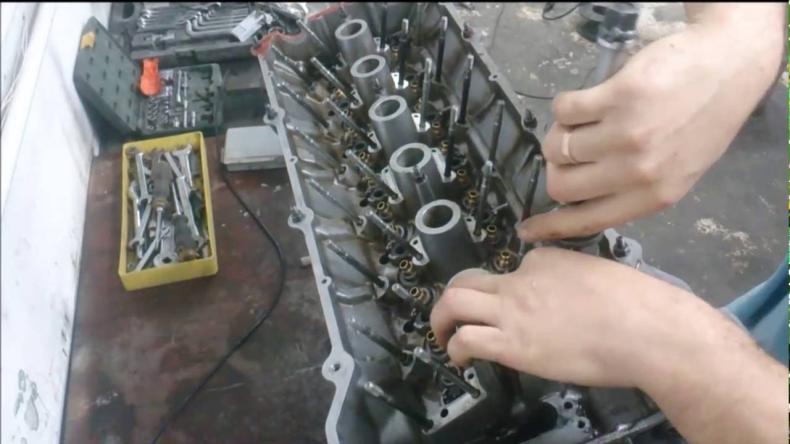

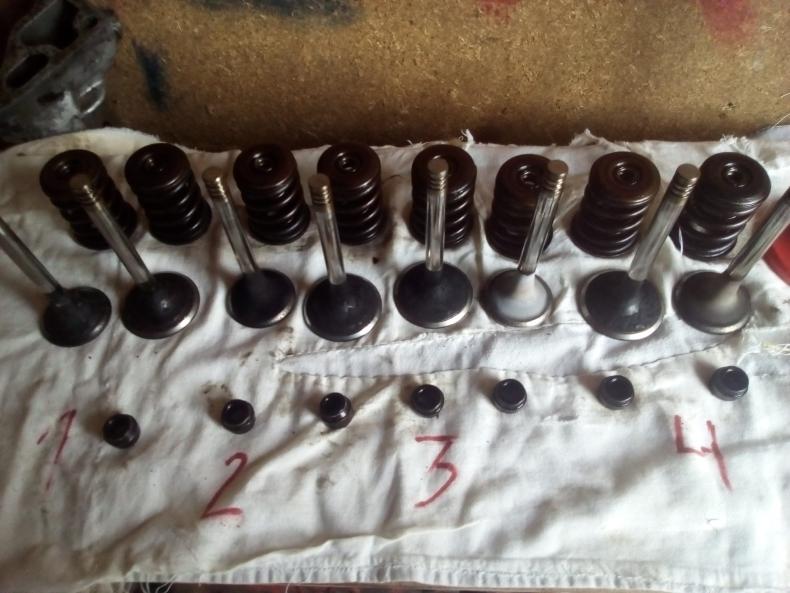

Демонтаж

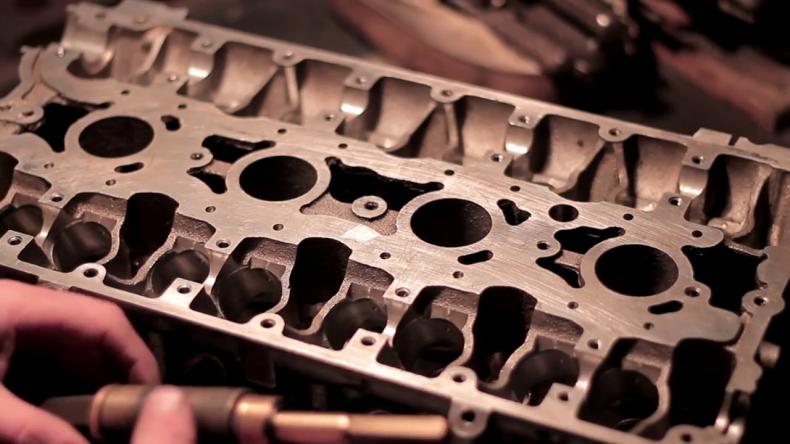

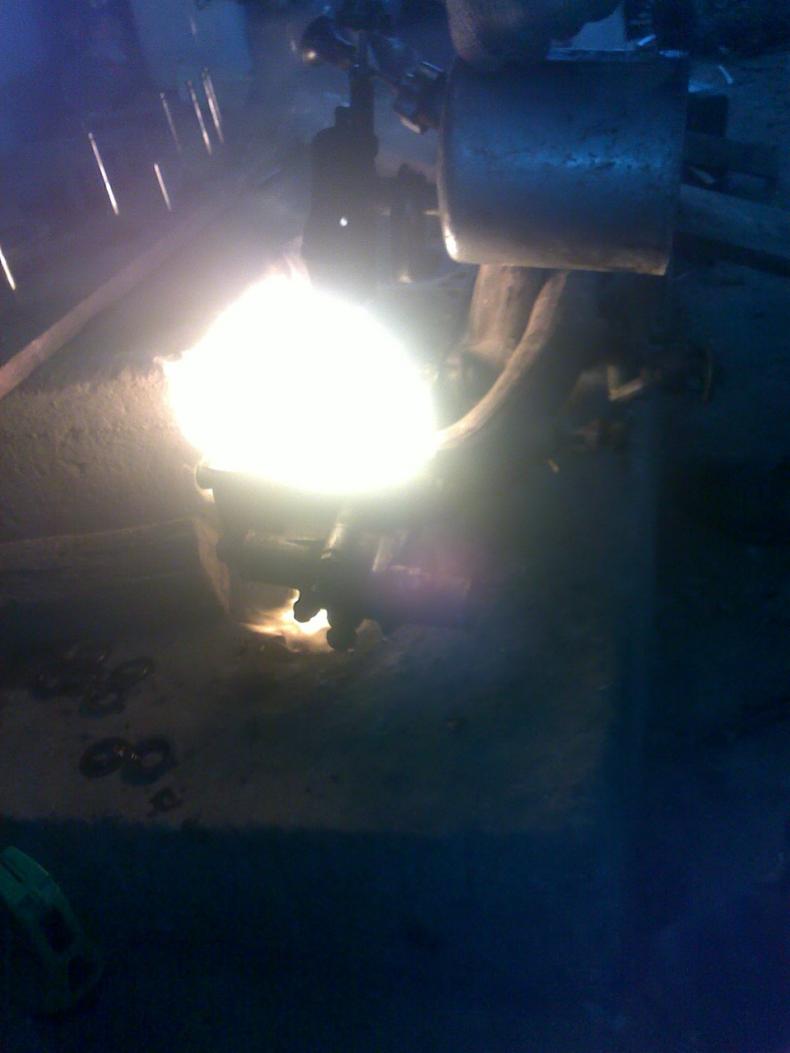

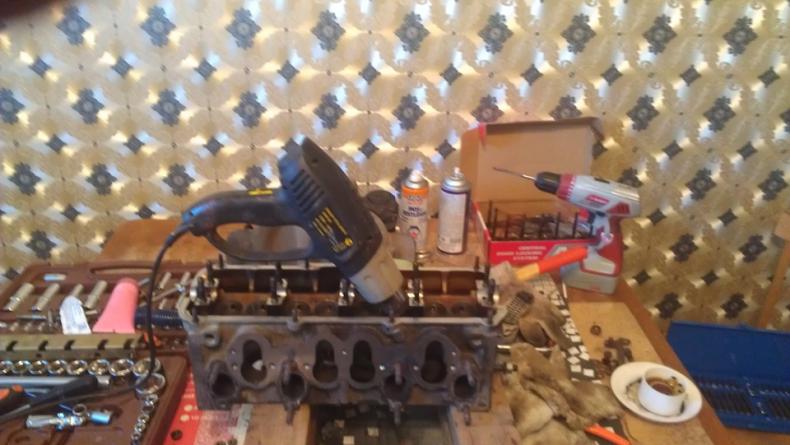

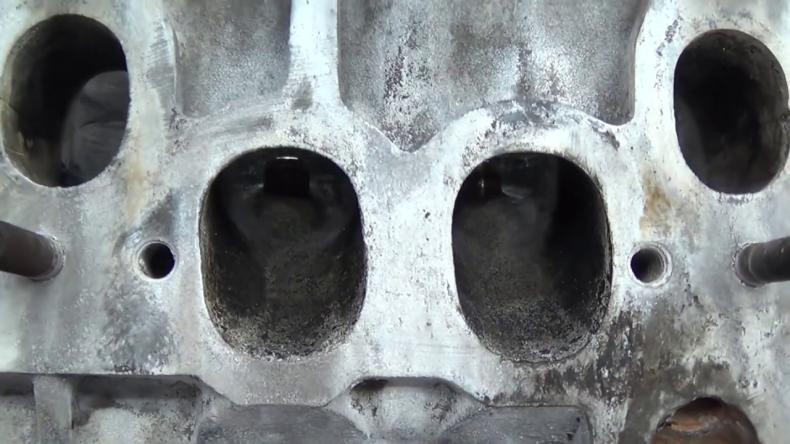

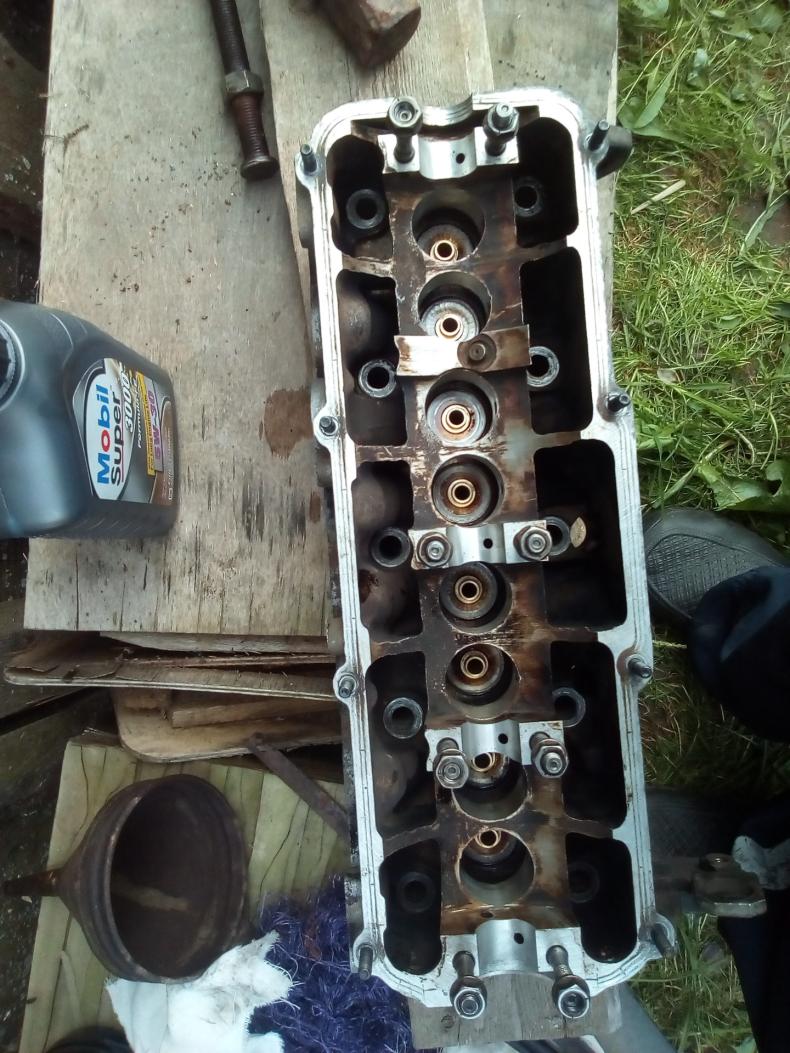

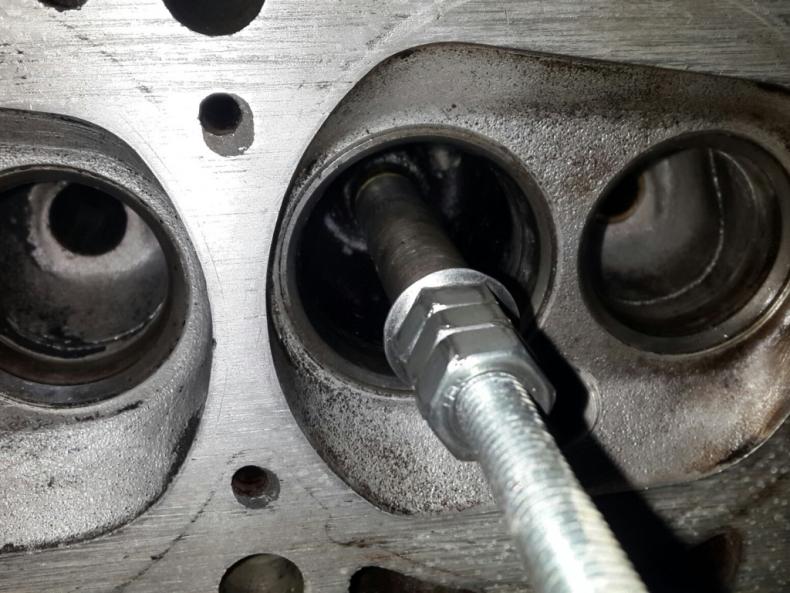

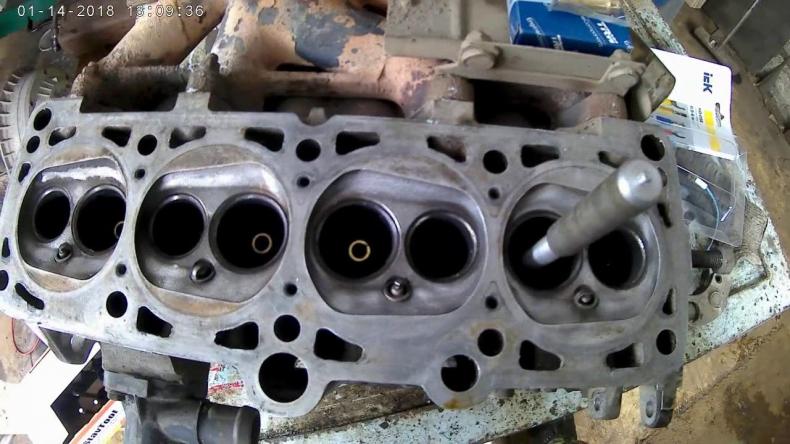

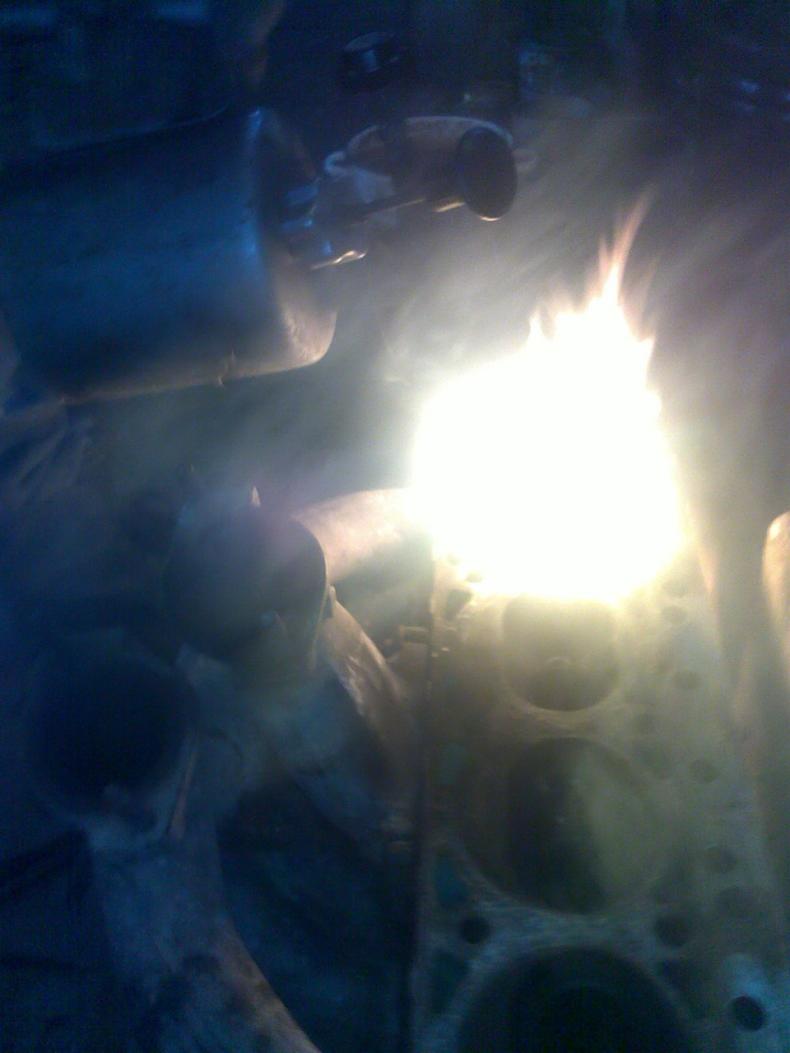

Для того, чтобы демонтировать втулки из посадочных мест необходимо разогреть ГБЦ до 100 градусов Цельсия.

Это делается потому что головка имеет больший коэффицент расширения и при нагреве натяг уменьшится между втулками и ГБЦ, что даст беспрепятственно при помощи молотка или кувалды выбить их из посадочных мест.

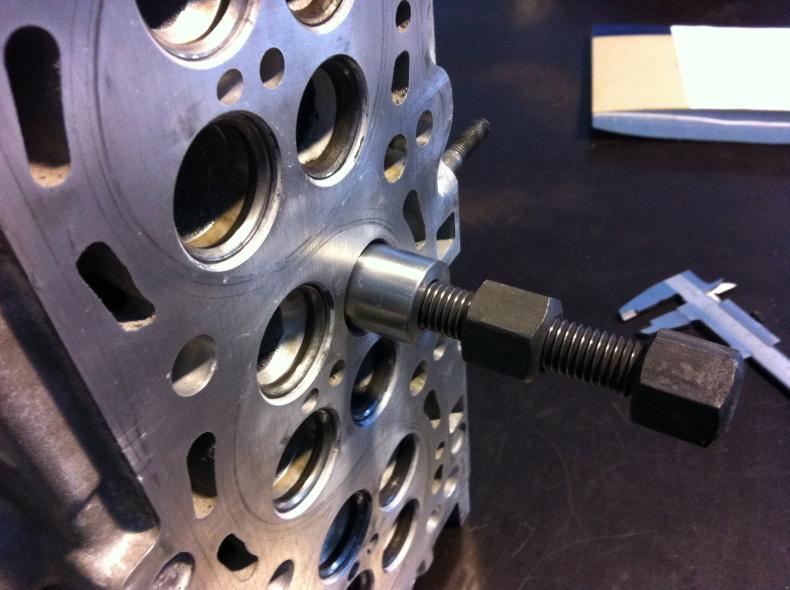

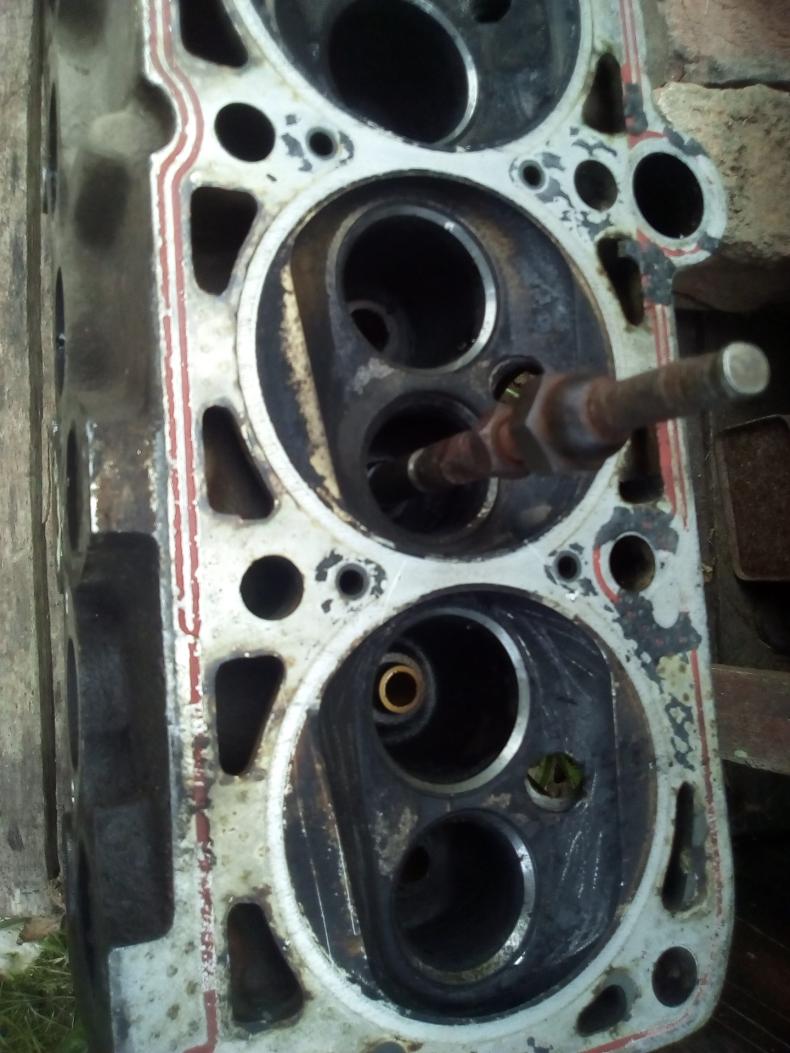

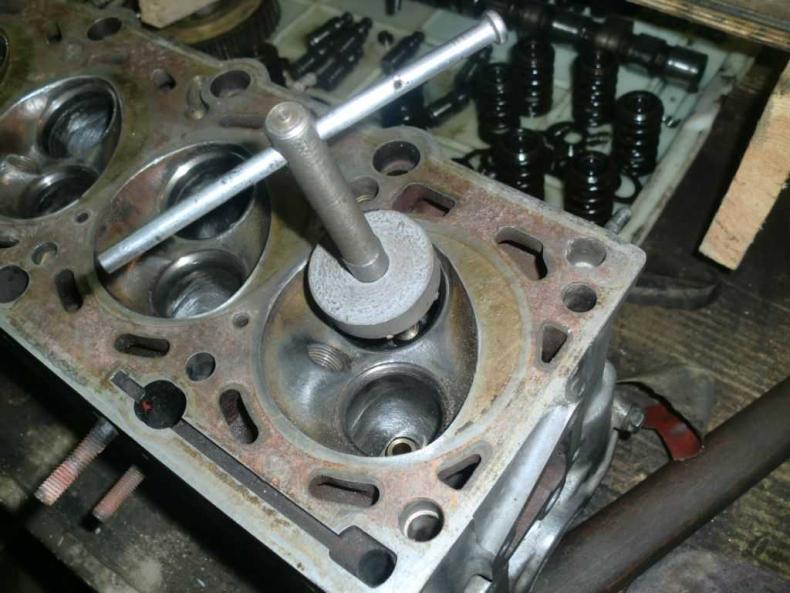

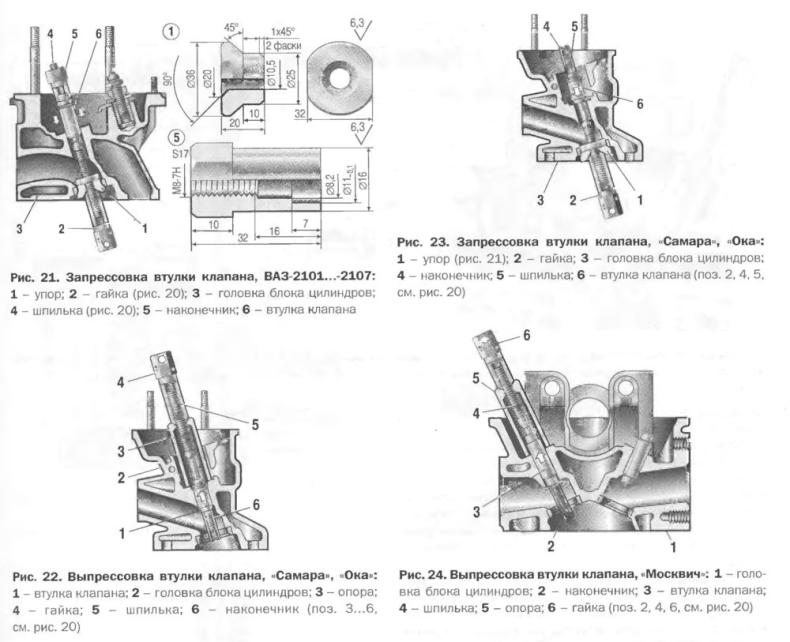

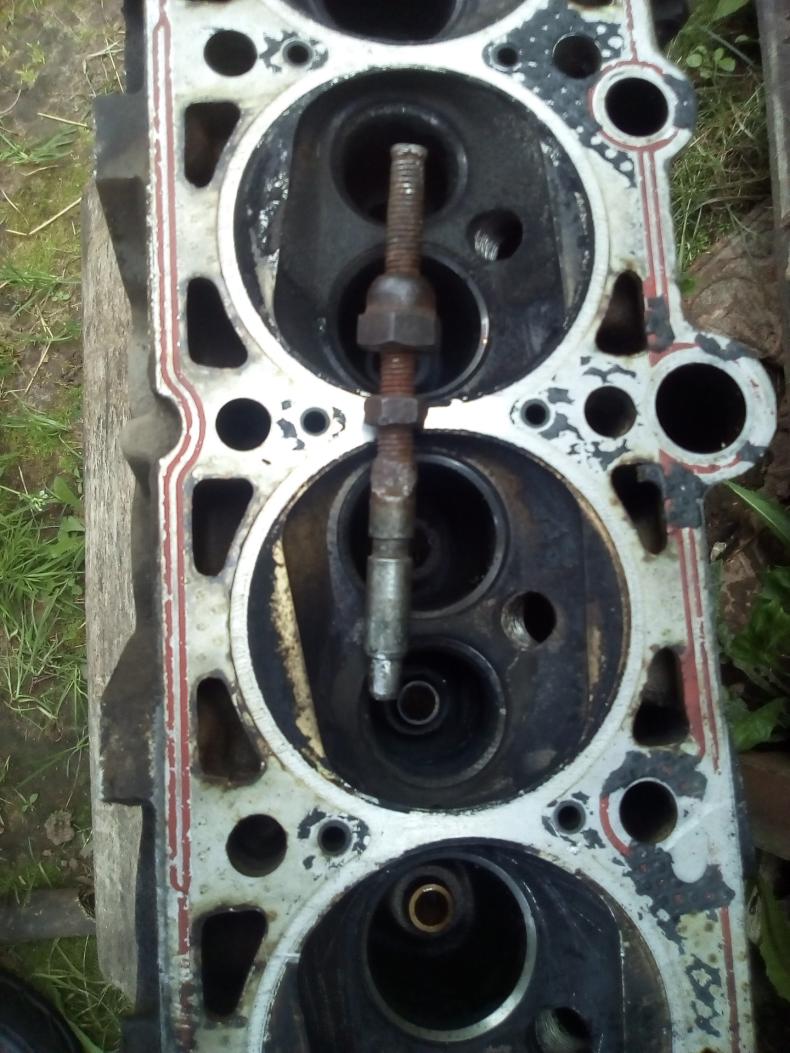

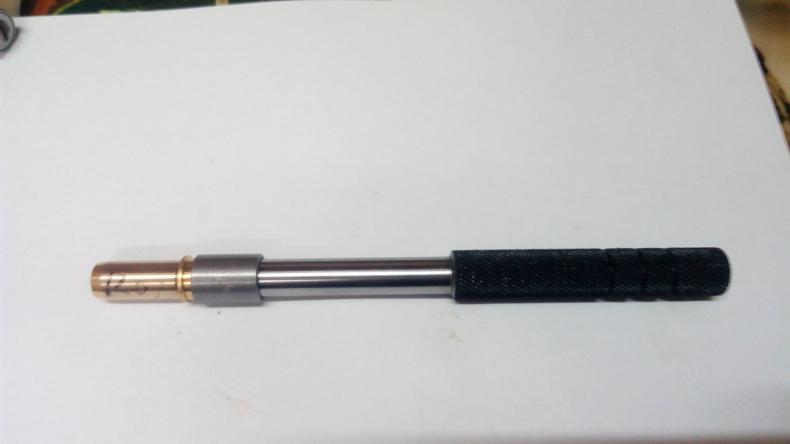

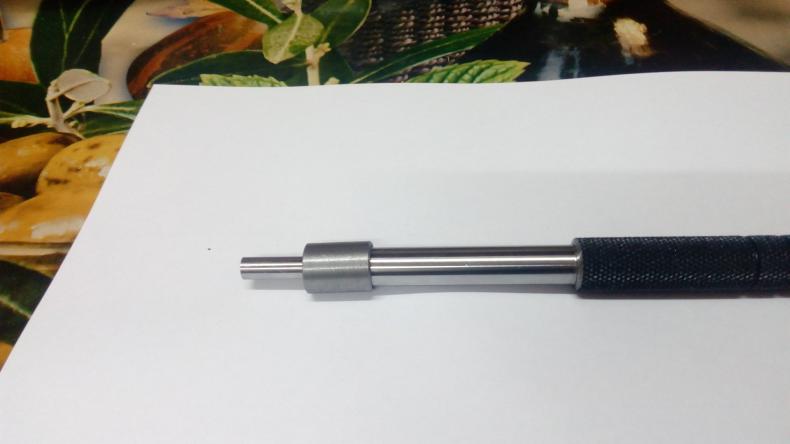

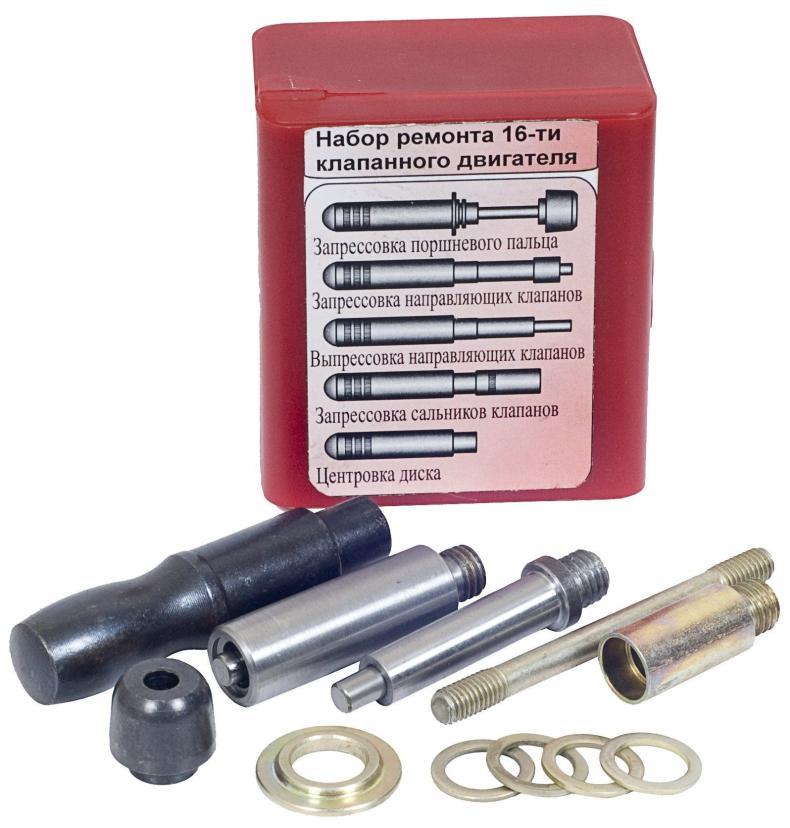

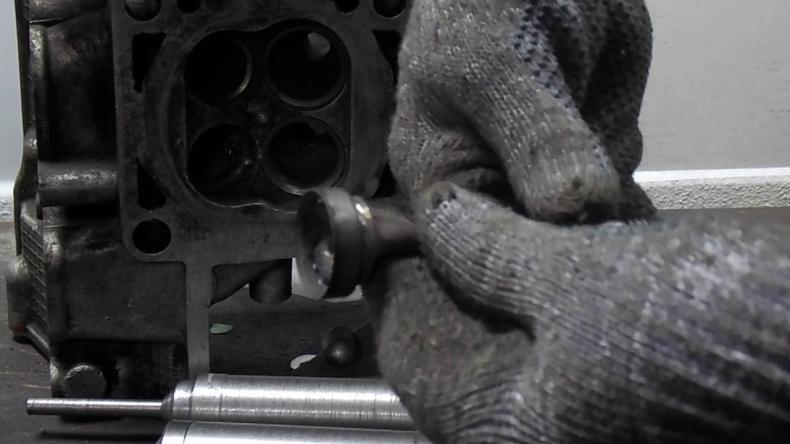

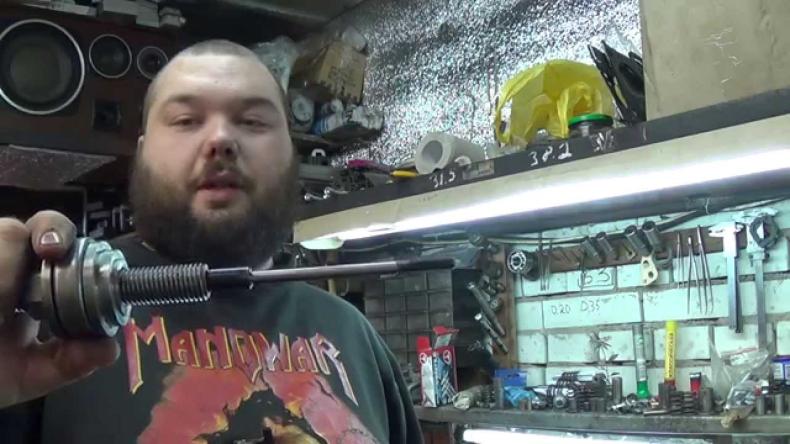

В процессе демонтажа рекомендуется применять спецвыколотку. Она даст точность выпрессовки без перекосов. Те автолюбители, которые профессионально занимаются ремонтом приобретают пневмомолотки и специальные насадки для таких процедур.

Монтаж

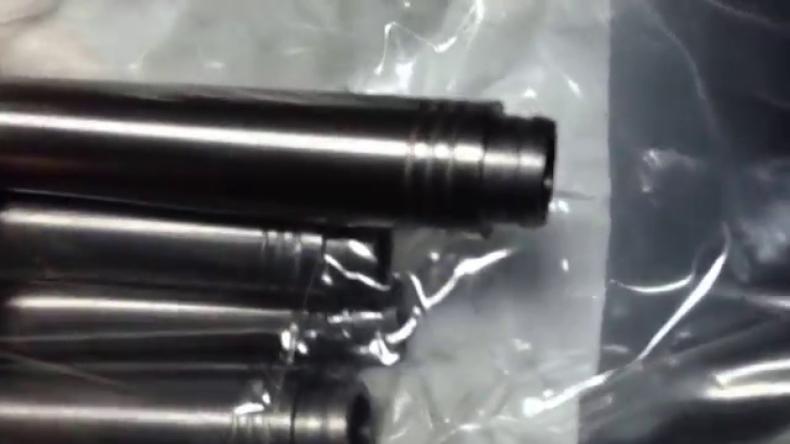

Изначально, перед установкой необходимо узнать параметры фактического натяга. Для его определения необходимо измерить диаметр посадочного места и наружный диаметр втулки.

  • Разность значений между ними не должна быть больше 0.03 — 0.05 миллиметра.
  • Из этого следует, когда диаметр втулки имеет значительно меньшее значение в отличие от посадочного гнезда, то необходимо подобрать изделие другого размера. В обратном случае можно увеличить диаметр гнезда на сверлильном станке.
  • Перед тем как установить детали в посадочное гнездо нужно разогреть ГБЦ до вышеупомянутой температуры. А перед установкой желательно остудить их в жидком азоте для уменьшения размера, что обеспечит их безпрепятственную запрессовку. Это также позволит уберечь детали от нежелательных повреждений при проведении монтажа.
  • Если нет под рукой жидкого азота можно охладить детали в морозильной камере.

Помимо этого рекомендуется смазать детали маслом.

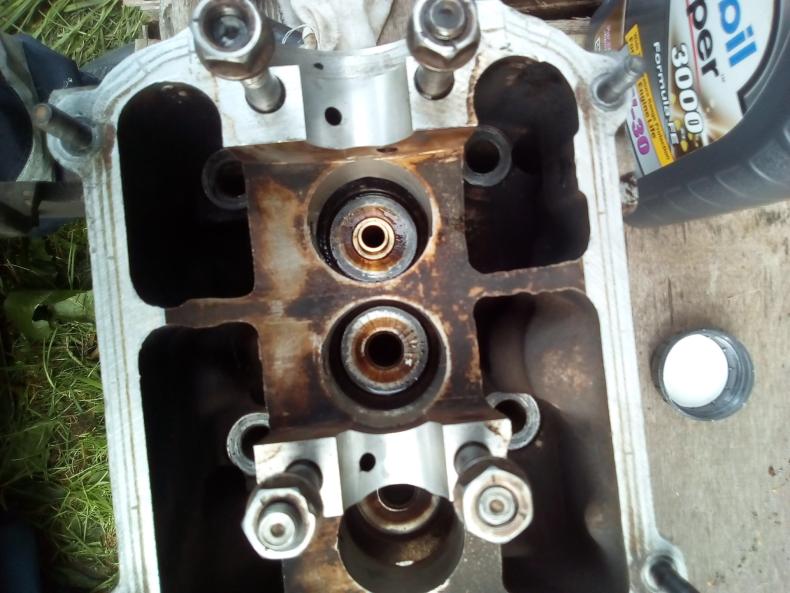

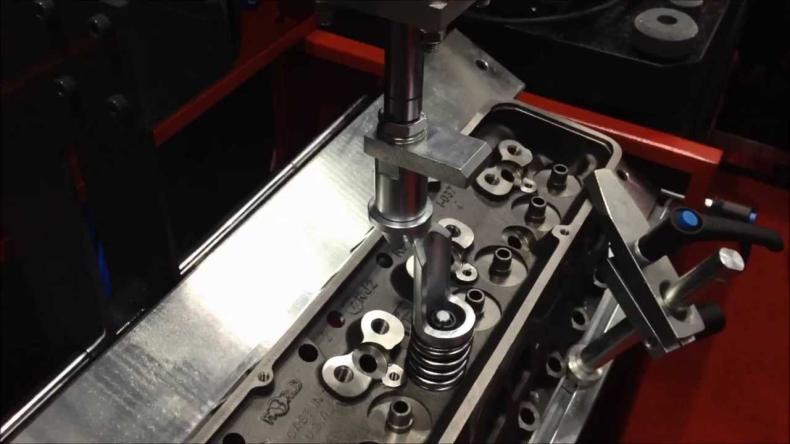

Установка деталей на место происходит также как и демонтаж. Инструмент используется тоже такой же. После, чередой ударов втулка заколачивается на свое место.

Последняя стадия установки

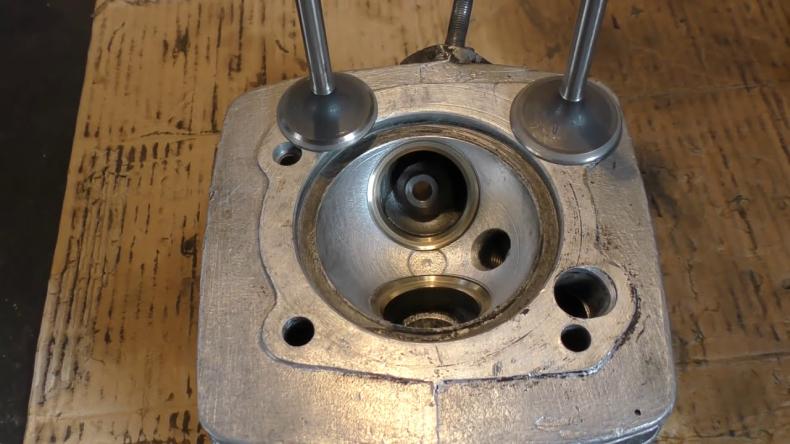

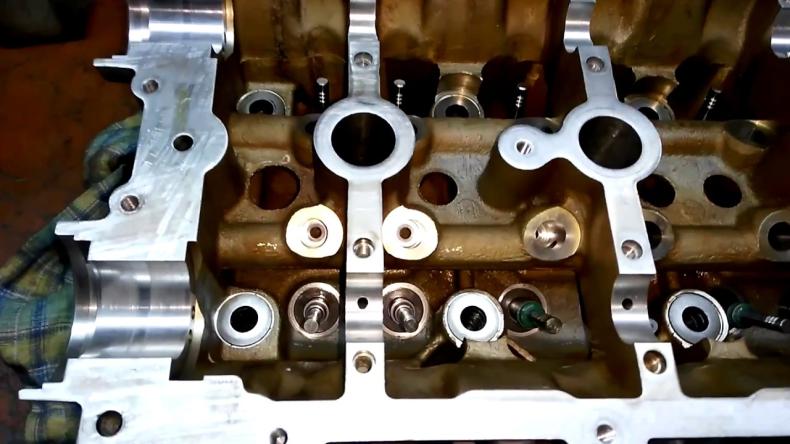

Нередко клапана не входят в новые изделия. Это получается вследствии уменьшения их внутреннего диаметра после запрессовки. Для того, чтобы исправить сложившуюся ситуацию нужно применить развертки.

  • Используются они по увеличению до того момента пока клапан не будет нормально входить в направляющую.
  • Соответственно за размерами нужно следить после использования каждой развертки.
  • Покупать развертки рекомендуется с алмазным напылением, так как обычные из стали очень быстро утрачивают свою работоспособность.

Своевременная замена позволяет сэкономить немалое количество времени и денежных средств.

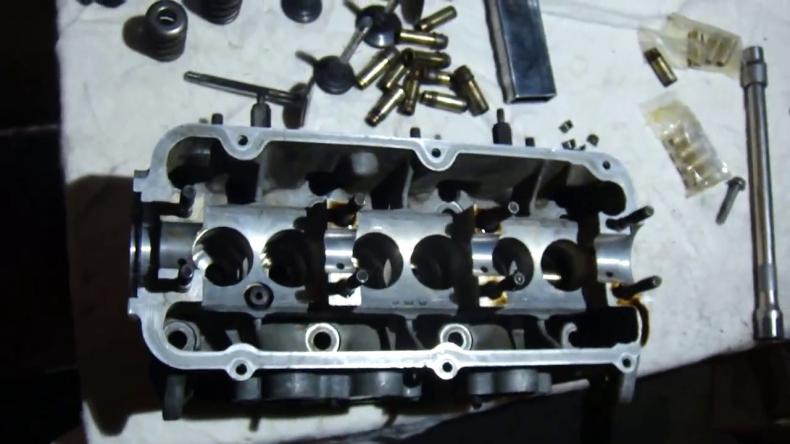

Фото-инструкция, замены направляющих втулок клапанов
