Генератор 2115 замена и ремонт своими руками

Генераторный узел преобразовывает механическую энергию в электрический ток, применяющийся для питания электрооборудования автомобиля. Если генератор по определенным причинам функционирует некорректно или вовсе отказывается работать, это повлияет на работу транспортного средства в целом. Об этом далее в статье.

Какой генератор на ВАЗ 2115

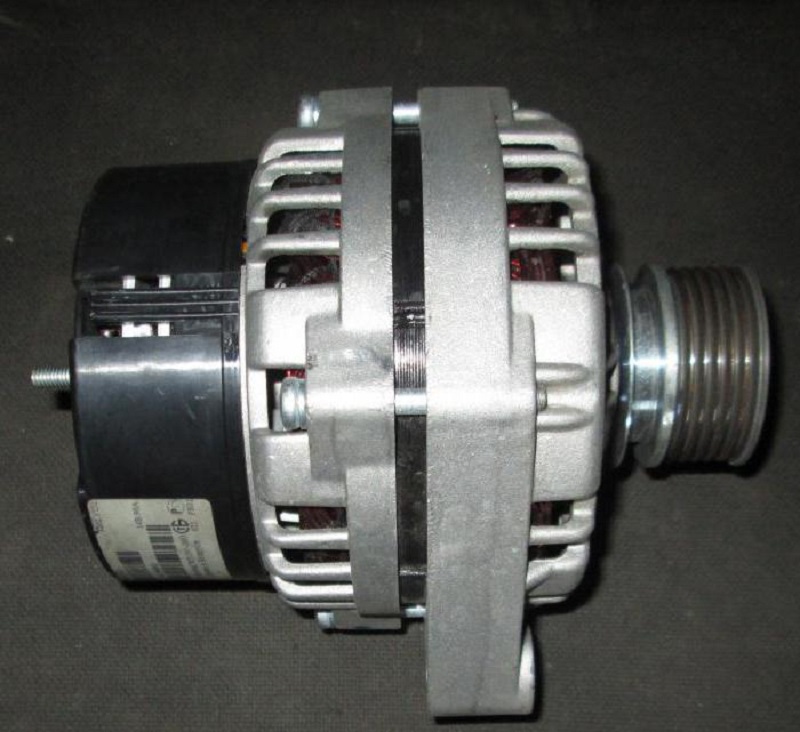

На автомобили ВАЗ 2115 монтируются трехфазные генераторы переменного тока типа 94.3701, обладающие встроенным выпрямительным блоком и электронным регулятором напряжения. Они имеют следующие технические характеристики:

  • Передаточное отношение мотор-генератор — 1:2,4.
  • Наибольшая сила тока отдачи достигает 55 А при 5 тыс. об/мин. и 13 В.
  • Рамки регулируемого напряжения — 14,1±0,5 B.

Контролировать работу устройства помогает специальная контрольная лампочка, которая загорается во время включения зажигания и гаснет после его запуска. Но если лампочка продолжает гореть, это указывает на наличие неисправностей.

Симптомы неисправностей генератора 2115 и как их устранить

Если во время включения зажигания на приборной панели не функционируют датчики и не загораются индикаторы, причиной может быть:

  • Обрыв электропроводки. Диагностика выполняется посредством проверки нулевого провода на обрыв.
  • Выход предохранительного устройства из строя. В таком случае его нужно заменить.
  • Обрыв участка цепи, соединяющего предохранительный блок и выключатель зажигания. В данном случае проверьте все провода.

Если все приборы на щитке функционируют, однако индикатор не включается, причины следующие:

  • Сломался сам индикатор. Замените его.
  • Обрыв в электроцепи. Выполните диагностику контактов и проводки.
  • Окислились контактные кольца, залипли либо вышли из строя щетки. В таком случае очистите кольца и замените щетки генератора.
  • Повреждение регулятора напряжения. Устройство нужно заменить.
  • Замыкание в плюсовых вентилях. Снимите генератор и поменяйте выпрямительный блок.

Если индикатор горит ярко при включенном зажигании, а после пуска двигателя более тускло, причины могут быть такими:

  • Проскальзывает ремешок. В таком случае можно попробовать подтянуть его. Если он износился, единственный вариант — замена.
  • Вышли из строя вентили на блоке или повредились диодные элементы питания обмотки возбуждения. Все элементы подлежат замене.
  • Обрыв обмотки или замыкание в статоре. Устранить проблему можно путем замены статорного механизма.

Если индикатор на приборной панели продолжает гореть после запуска мотора, скорее всего, причина заключается в регуляторе напряжения. Нужно заменить устройство.

О чем говорят посторонние шумы при работе генератора, возможные неисправности и как их устранить

Не редко после запуска ДВС водители замечают нехарактерный для функционирования механизма шум, что может быть обусловлено:

  • Замыканием на вентилях. В таком случае необходимо поменять выпрямительный блок.

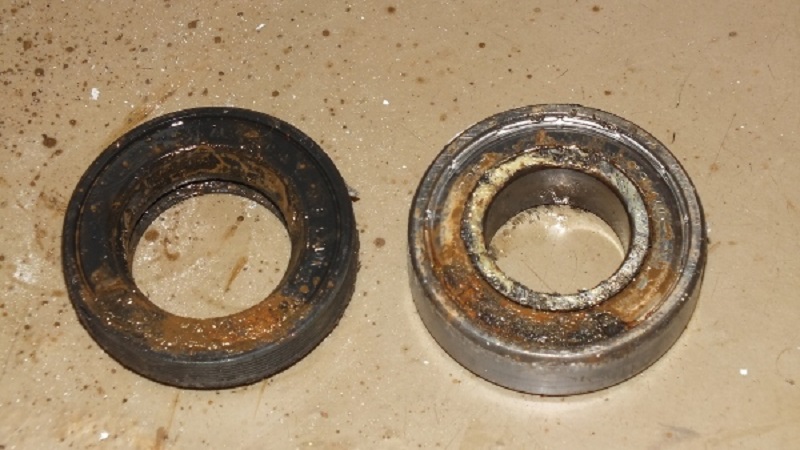

  • Повреждением подшипниковых элементов. Они не подлежат восстановлению, поэтому выполняется замена подшипников.
  • Замыканием на массу статорной обмотки. Для устранения неисправности замените статор.

Диагностика генератора 2115 своими руками (подробно)

Проверить генератор можно без снятия устройства с автомобиля. Для диагностики вам потребуется вольтметр или мультиметр, а также помощник. Порядок работ:

  1. Заводим двигатель и позволяем ему прогреться. Включаем все электрооборудование, которое, как правило, применяем при поездке — видеорегистратор, магнитолу, печку, оптику, обогрев заднего стекла и так далее.
  2. Затем переключаем мультиметр в режим вольтмера и подсоединяем его к аккумуляторной батарее. Помощнику необходимо нажать на педаль газа, чтобы обороты мотора повысились до 3200. Если мультиметр будет показывать напряжение не меньше 13 Вольт, значит генератор функционирует в нормальном режиме.
  3. Если напряжение ниже 13 Вольт, скорее всего, причина заключается в плохой натяжке ремня либо повреждении электрической цепи, как вариант, на массе могли окислиться контакты, в таком случае их нужно очистить. Причина также может скрываться в износе щеточного узла и поломке регулятора напряжения. Гораздо реже проблема кроется непосредственно в самом агрегате, однако и такой вариант нельзя исключать.
  4. Затем отключите все электрооборудование и проверьте уровень напряжения еще раз при аналогичных оборотах. В результате вольтметр должен показать не больше 14.7 Вольт.

Выбор рабочего места

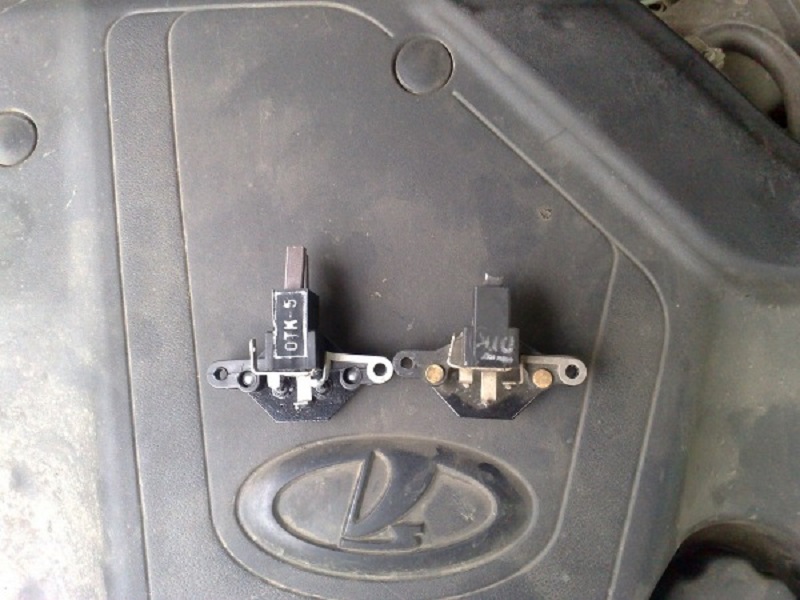

Для замены щеток генератора не нужно снимать весь агрегат — работу можно выполнить только одной отверткой, предварительно обесточив всю электрику. Однако если нужно заменить подшипники или диодный мост, генератор снимать обязательно.

Инструменты, приспособления, расходные материалы

Для снятия и разборки генератора потребуются такие материалы и инструменты:

  1. Отвертка.
  2. WD-40.
  3. Гаечные ключи.

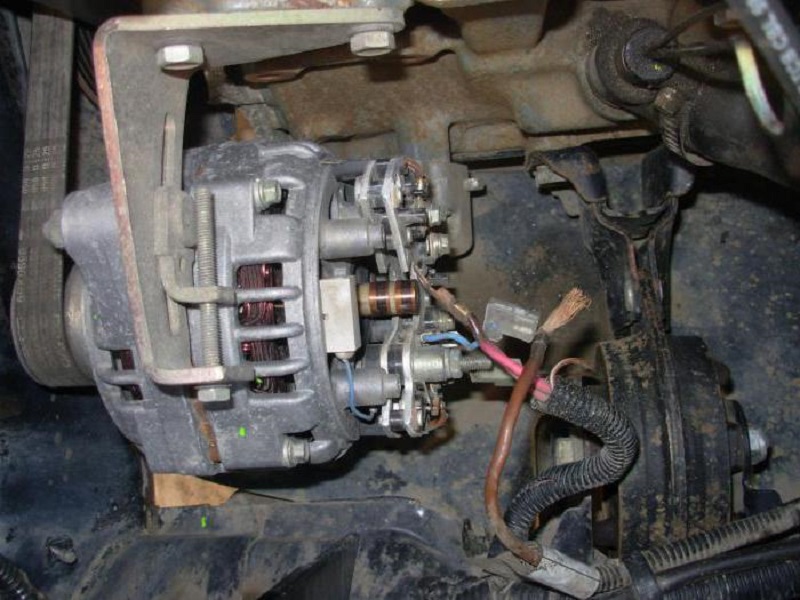

Как снять, разобрать генератор и устранить неисправности своими руками

Порядок работ:

  1. Отсоединяем от АКБ минусовую клемму, тем самым обесточив автомобиль.
  2. Выкручиваем гайку с контактного винта и отсоединяем силовой провод.
  3. Выкручиваем крепежный винт натяжителя ремня.
  4. Выкручиваем два крепежных винта натяжной рамки.
  5. Обрабатываем все соединения WD-40.
  6. Полностью выкручиваем нижнее и верхнее крепления. Извлекаем снизу шпильку.
  7. Снимаем генератор и приступаем к его разборке.
  8. Выкрутите болты, фиксирующие крышку генератора.
  9. Далее аккуратно выкручиваем болты крепления конденсатора и фазной обмотки к задней крышке генератора. При потребности отключите конденсатор от выпрямителя.
  10. Откручиваем еще четыре болта и снимаем заднюю крышку со статором и ротором.
  11. Зажмите ротор в тисках и полностью разберите посредством выкручивания гаек и демонтажа шкива.
  12. Замените все вышедшие из строя элементы — диодный мост, конденсатор, подшипники, регулятор напряжения и щетки.
  13. После замены неисправных элементов соберите агрегат в обратной последовательности.

Как проверить натяжение ремня генератора

Если натяжение ремешка недостаточное, при работе мотора на панели приборов будет слабо гореть лампочка контроля зарядки. Бывает такое, что лампочка то горит, то тухнет. Также на недостаточное натяжение ремня генератора будет указывать свист, появляющийся при включении света. Чтобы устранить поломку, выполните следующие действия:

  • Ключом на «17» выкрутите гайку, которая крепит генераторное устройство к верхней планке.
  • Заложите монтажную лопатку между блоком мотора и корпусом генератора.
  • Усильте натяжение, потянув лопатку в сторону радиатора.
  • После натяжения ремня затягиваем гайку.

Советы профи: в каких случаях генератор лучше заменить полностью

Как правило, генератор служит долгое время и зачастую его поломка не является поводом выкидывать его, достаточно заменить неисправные элементы генераторного устройства, чтобы он снова нормально функционировал. Полностью менять генератор необходимо в случае, если его поломка серьезная и он не подлежит ремонту.
