Как отремонтировать моторедуктор печки ВАЗ 2110

Как известно, отопительная система отыгрывает важную роль в автомобиле. Благодаря ей водитель может комфортно чувствовать себя в салоне даже если за окном минусовая температура. Однако при поломке хотя бы одного компонента, функциональность системы может нарушиться. Если отопительная система в вашем автомобиле перестала корректно функционировать (перестал поступать теплый воздух), причиной этому может быть выход моторедуктора из строя. То есть, когда вы переключаете ручку температуры, моторчик не двигает заслонку, что приводит к такому результату.

Моторедуктор ВАЗ 2110, устройство, назначение и принцип действия

Открытие/закрытие заслонки выполняется моторедуктором заслонки отопителя за счет сигналов системы управления печкой, в результате чего воздух, который поступает в салон, нагревается либо охлаждается по мере необходимости. Отметим, что конфигурация моторедуктора «десятки» может существенно отличаться зависимо от года, в котором был выпущен автомобиль. Сам по себе моторедуктор выглядит как маленький электрический моторчик. Зачастую поломанное приспособление полностью меняется, поскольку выполнить его ремонт довольно проблематично.

Где находится моторедуктор

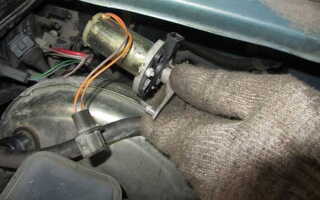

Расположен агрегат в подкапотном пространстве со стороны рулевого колеса, он установлен возле усилителя тормозов, поэтому не составит труда найти его.

Признаки неисправности моторедуктора ВАЗ 2110

Самый явный признак неработающего моторедуктора — значительное уменьшение скорости прогревания салона. Но если вентиляционная регуляция вовсе отсутствует, значит, скорее всего, есть проблемы с проводкой печки. Кроме того, автовладелец отмечает невозможность изменять температурный режим воздуха, подаваемый через систему отопления.

Причин выхода данного устройства из строя несколько:

  • Нарушение целостности электроцепи, силовой агрегат не получает напряжение от аккумулятора, в результате чего моторедуктор печки не может нормально функционировать.
  • Неисправность автономного блока, управляющегося отопителем, редуктор не способен обеспечивать нормальный температурный режим отопителя.

Как проверить работу моторедуктора отопителя 2110

Если с помощью ручки не удается контролировать температурный режим в салоне, в первую очередь, проверяется моторедуктор отопителя. Для проверки состояния микромоторедуктора следует подать электроэнергию с АКБ на его мотор при среднем положении ручки. Аналогично выполняется проверка контроллера, который тоже воздействует на возможность регулировки температуры воздуха.

Инструменты, приспособления, расходные материалы

Для замены моторедуктора печки вам потребуются такие материалы и инструменты:

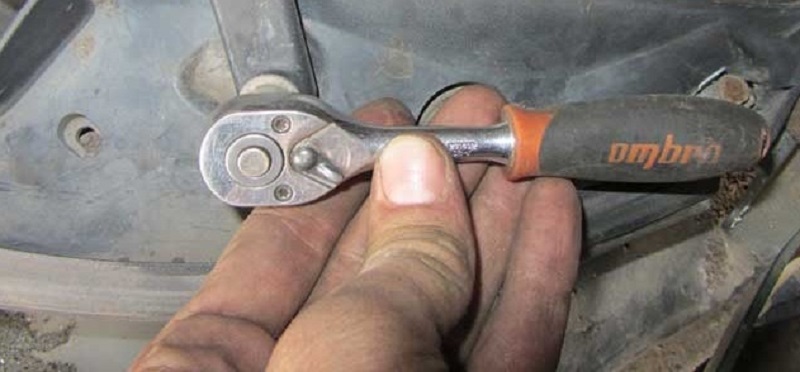

  • Шлицевая и крестовая отвертки.
  • Набор гаечных ключей.

Замена моторедуктора печки ВАЗ 2110 старого образца

Порядок работ:

  1. Сначала необходимо снять рычаги дворников, для чего на каждом рычаге открутите крепежную гайку.
  2. Теперь приподнимите рычаг дворника и подденьте его отверткой, чтобы он вышел со шлицев.
  3. Далее снимаем утеплитель капота и жабо — это пластиковая накладка, защищающая ветровое стекло от повреждений. Чтоб добраться до требуемого элемента, демонтируйте трапецию с электромотором стеклоочистителя. Трапецию нужно снимать так, чтобы не повредилась металлическая рамка. Приподняв вверх данный компонент, отсоедините штекер питания, а затем крепежный элемент.
  4. Когда доступ к требуемому узлу будет получен, отсоедините два штекера, отвечающие за питание.
  5. Затем открутите три винта заслонки. При откручивании соблюдайте осторожность, конструкция должна быть у вас в руках. Когда вы выкрутите все винты, аккуратно достаньте моторедуктор, его необходимо тянуть в сторону, чтоб он сошел с крепежных мест.
  6. Устройство освобождено, можете его снимать.
  7. Далее приступаем к установке нового моторедуктора.
  8. При монтаже штифт рычага моторедуктора введите в прорезь рукоятки привода заслонки.
  9. Но если рычаг моторедуктора повернут так, что не удается выполнить вышеуказанное действие, следует двумя проводами подать напряжение 12 Вольт на контакты разъема электромотора (два желтых провода), чтоб рычаг принял требуемое положение.
  10. Установив микродвигатель, проверьте движение рукоятки привода заслонки от крайнего нижнего до крайнего верхнего положений при повороте рычага регулировки температуры в салоне.

Как заменить моторедуктор печки ВАЗ 2110 нового образца

Порядок действий:

  1. Удобнее работать при снятом стеклоочистителе, однако демонтировать его не обязательно.

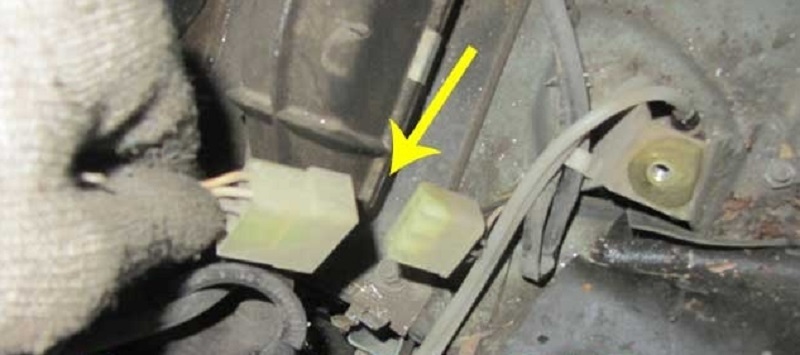

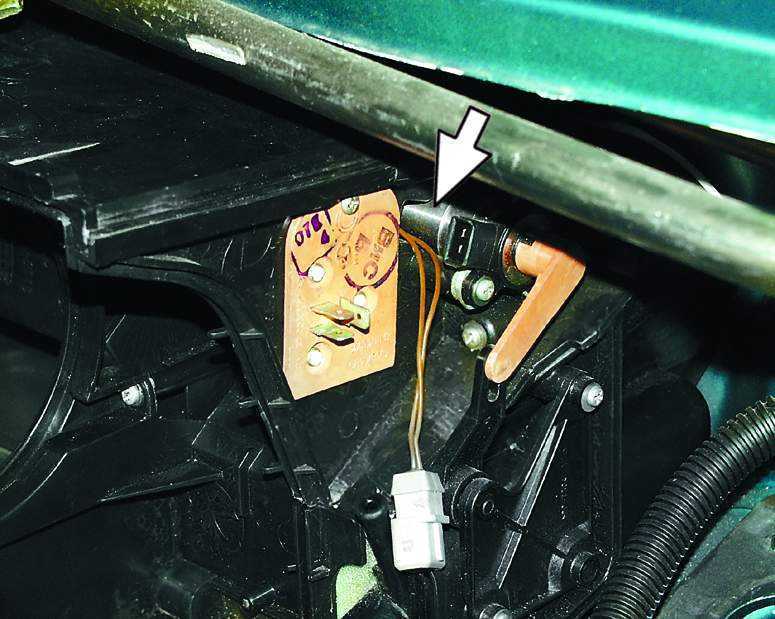

  2. Отсоедините два разъема от моторедуктора, который расположен с правой стороны вакуумного усилителя тормозов.
  3. Выверните три крепежных винта.
  4. Снимите моторедуктор из корпуса отопителя, заслонка печки при этом упадет в положение «холодно».
  5. Для установки нового моторедуктора немного поверните вал в сторону «тепло», для чего при выключенном зажигании установите температуру на «горячо» и включите зажигание на одну секунду.
  6. Проверьте, входит ли вал и можно ли закрепить моторедуктор в прорезь рукоятки привода заслонки. При потребности необходимо еще раз провернуть вал, кратковременно включив зажигание.
  7. Если перестарались, поверните вал в позицию «холодно» и повторите операцию сначала.

Ремонт моторедуктора заслонки отопителя 2110 старого образца

Моторедуктор старого образца может иметь металлический или пластмассовый корпус. Со вторым вариантом намного легче работать, а вот устройство в корпусе из металла будет сложно снять так, чтобы не помять его. Нам уже известно как снять моторедуктор, так что сразу приступаем к его разборке и обнаружению неисправностей.

Снимите с вала адаптер, что вставляется в заслонку. Стопоров и клея здесь нет, поэтому можете смело тянуть его на себя. По всей длине корпуса находятся защелки. Чтобы справиться с ними, воспользуйтесь плоскими отвертками, которые необходимо вогнать между корпусом и язычком защелки. Совсем немного приподнимите проушину и вставьте вторую отвертку возле защелки. От поворотного движения половинки разомкнутся. Такие действия необходимо выполнить по всему корпусу.

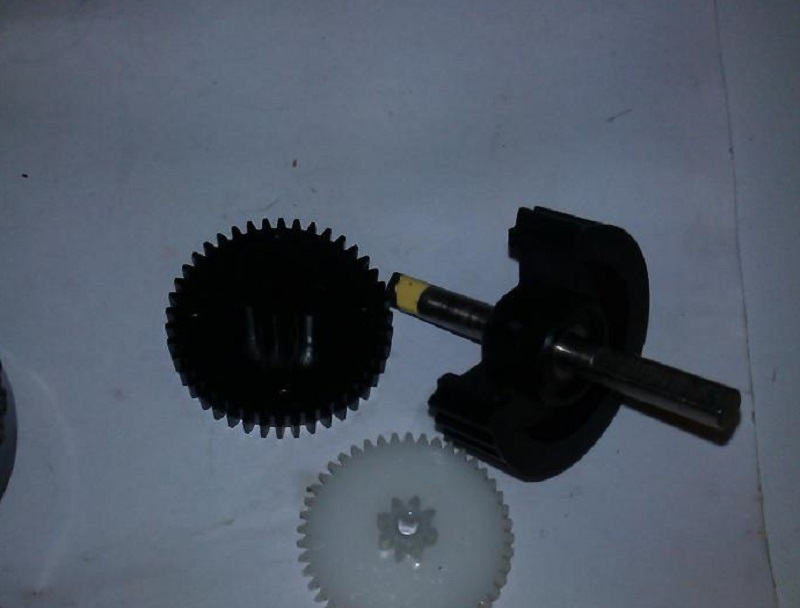

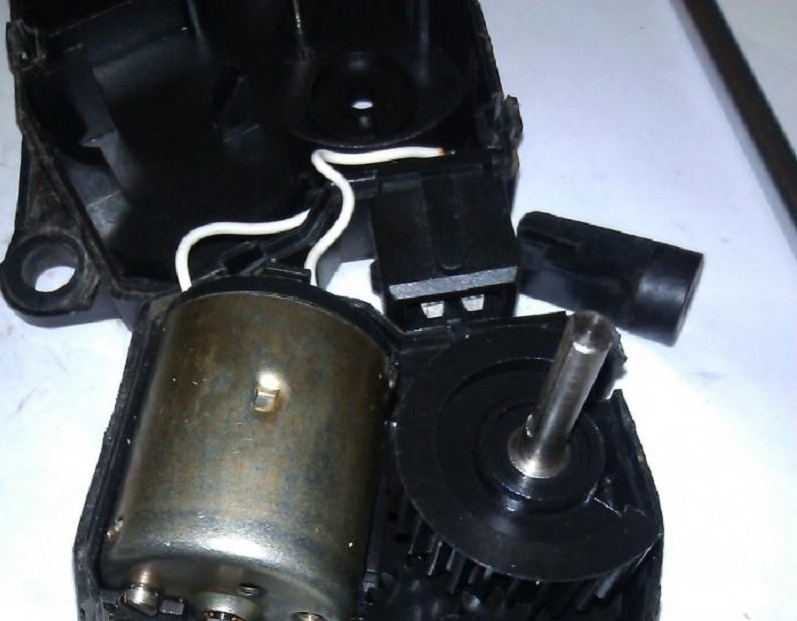

Следите, чтобы мелкие детали не выпадали, иначе они могут потеряться. Полностью снимите вторую половину корпуса, стяните вверх с оси и снимите три шестерни. На другой половине корпуса останется электромотор с валом и шестерней.

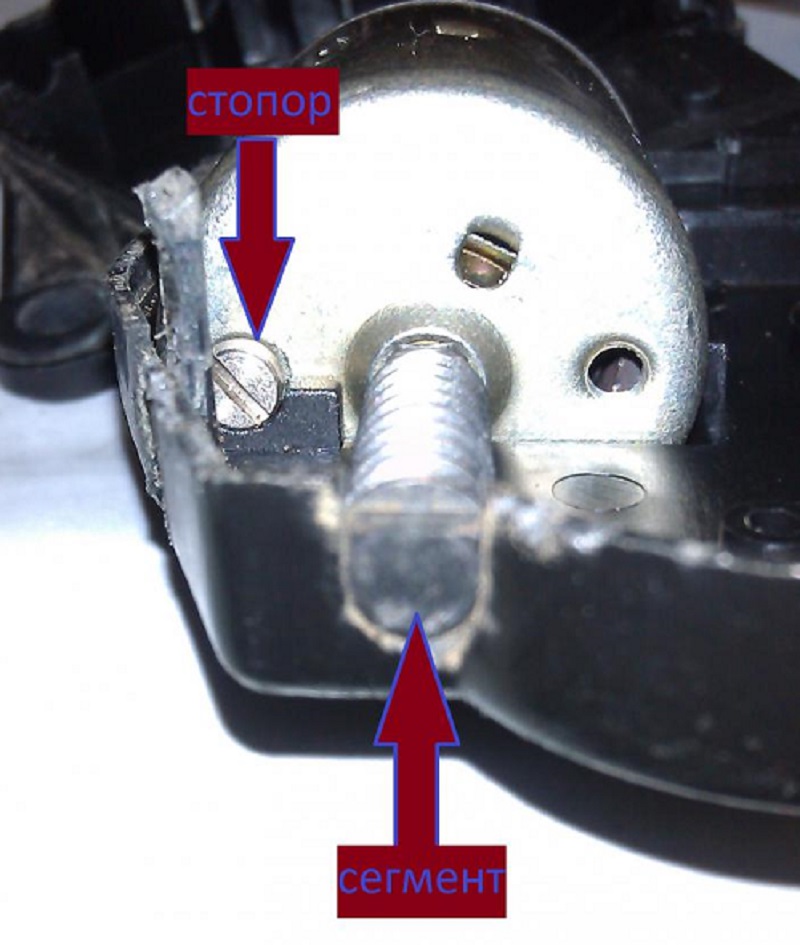

При снятии электродвигателя осмотрите червячную шестерню. На ее конце находится сегмент, который удерживает в зацеплении пару шестерен и отвечает за центровку вала. Поскольку деталь мелкая, она может легко потеряться. В корпусе двигателя есть стопорный винт, препятствующий проворачиванию двигателя внутри корпуса.

Далее нужно извлечь мотор, снять шестерни с вала и сегмент. Тщательно осмотрите все детали на наличие дефекта или поломки. Если ничего подобного вы не обнаружили, идем дальше. В месте, где подсоединяются провода, части мотора фиксируются. Разогните подручными средствами и освободите донную часть.

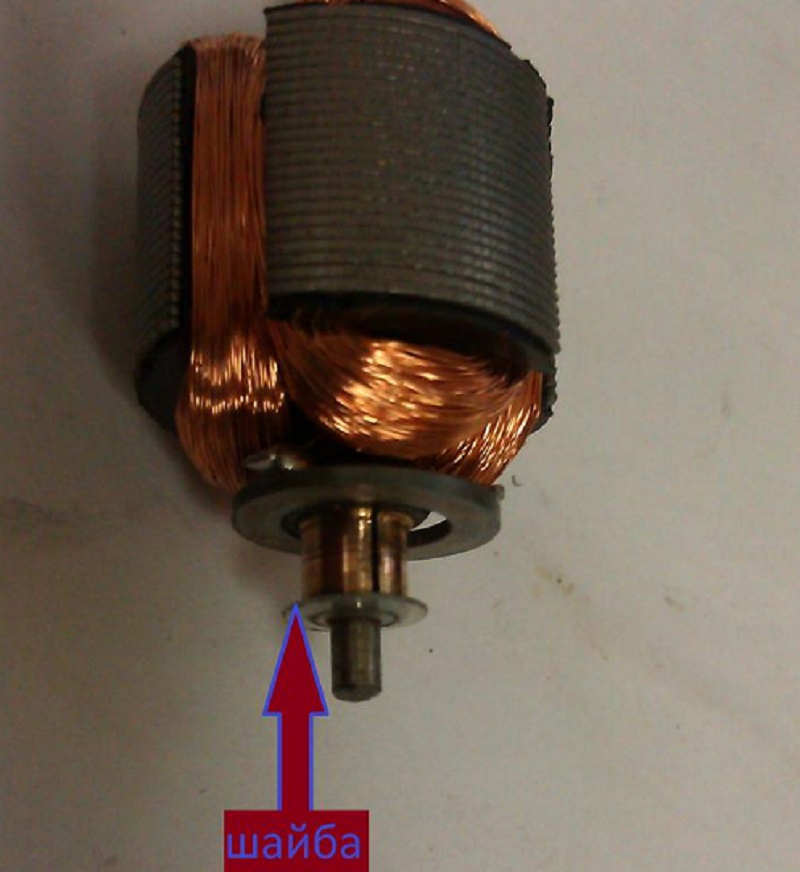

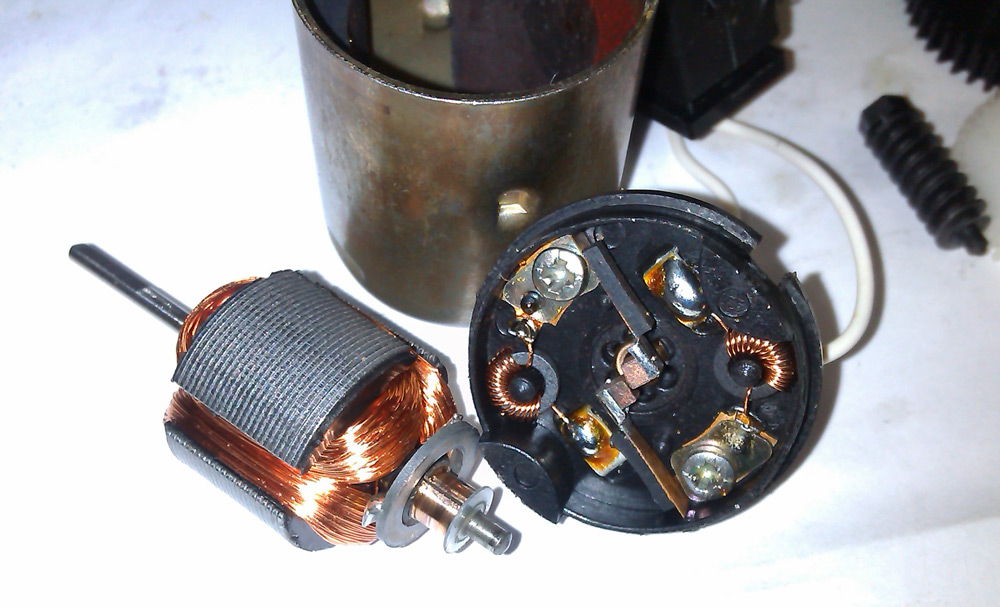

Действовать необходимо осторожно и аккуратно, чтобы ничего не растерять и не сломать. Внутри находится постоянный магнит, который благодаря магнитному полю удерживает на своем месте якорь мотора. Необходимо взять в руку агрегат и, нажимая пальцем на вал, утопить его. Пальцами второй руки захватите якорь и разделите мотор на части. Обмотки довольно легко повреждаются, поэтому не следует хвататься за них. Вы увидите две щетки, крепящиеся к донной части. С помощью отвертки оттяните щетки за держатели. Отметим, что на конце якоря находится шайба, препятствующая легкому снятию щеток. Демонтировать ее нет смысла. Якорь имеет три обмотки, которые необходимо тщательно осмотреть и прозвонить тестером. Также осмотрите все демонтированные компоненты на наличие налета копоти, оплавлений и критичных потертостей. Сборка моторедуктора выполняется в обратном порядке.

Ремонт моторедуктора заслонки отопителя 2110 нового образца

Когда моторедуктор нового образца будет снят, следует разобрать корпус, удерживающийся за счет фиксаторов, которые следует аккуратно поддеть с помощью плоской отвертки.

В первую очередь осмотрите мотор на наличие поломок, для этого подсоедините его к разъему в двигательном отсеке.

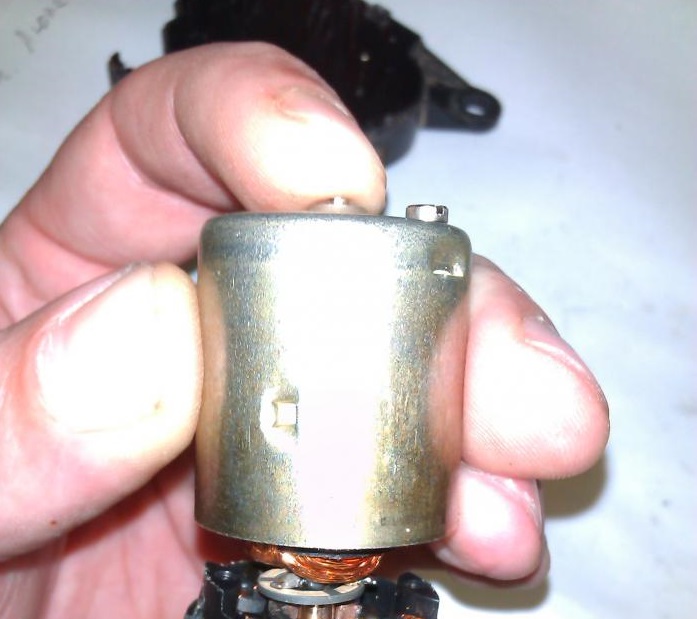

Микромотор необходимо разобрать, для чего отогните отпрессованный бортик. Отметьте положение крышки относительно корпуса, что поможет при сборке сохранить у электродвигателя правильную полярность.

Если вы нашли неисправность в моторе, займитесь поисками обрыва. Если деталь работает, смажьте ее и шестерни на редукторе. Идеально подойдет силиконовая смазка, которую можно применять в широком температурном диапазоне.

Возможно, понадобится замена датчика положения заслонки, поэтому на него тоже следует обратить внимание. Собирается узел в обратном порядке.
