Как выставить метки ГРМ правильно: пошаговая инструкция с фото и описанием всех этапов

Автор: Автосервис Master Service

Один из ключевых узлов авто, отвечающий за стабильную работу мотора – газораспределительный механизм (ГРМ). Приводится в движение ремнём, идущим от коленвала. Каждые 50-60 тысяч км пробега ремень следует менять. При замене выставляют метки ГРМ, чтобы не сбилась регулировка. Если метки сбиты, двигатель будет работать нестабильно, есть риск серьёзных поломок с последующим дорогостоящим ремонтом.

Зачем выставлять метки ГРМ?

Газораспределительный механизм функционирует стабильно только если клапана закрываются и открываются своевременно и в правильной последовательности. Если коленвал и распредвал вращаются неправильно, происходит нарушение процесса обмена газов в цилиндре, вследствие чего двигатель функционирует нестабильно.

В ходе эксплуатации ремень ГРМ постепенно изнашивается вследствие трения и растрескивания. Чрезмерно изношенный ремень может порваться. Поэтому делать важно своевременно менять.

Чтобы установить новый ремень, необходимо правильно выставить метки. Без этого двигатель будет работать неправильно. Из-за нарушения циркуляции газов мотор может не только постоянно глохнуть и терять мощность, но и полностью выйти из строя.

Инструменты для выставления меток

Для выставления меток ГРМ требуются такие инструменты:

  • набор торцевых головок;
  • гаечные ключи на 17 или 19 (отличаются для разных моделей машин);
  • большая шлицевая отвёртка;
  • домкрат.

Иногда требуются дополнительные ключи, что зависит от конструкции авто. Поэтому лучше сразу подготовить полноценный набор начиная с ключа на 10.

Пошаговая инструкция по выставлению меток ГРМ

Важно, чтобы выставленные метки не сбились в процессе замены ремня. Если это произойдёт, придётся полностью перенастраивать работу ГРМ и распредвала, что занимает очень много времени. Выставляя риски, следует привести коленвал в такое положение, когда поршень 1-го цилиндра располагается в верхней точке. Если метки установлены верно, двигатель должен изначально находиться в таком состоянии.

Количество рисок и их местоположение может отличаться у разных моделей автомобилей. В одной серии транспортных средств иногда используются разные моторы, соответственно могут быть различия и в положении меток.

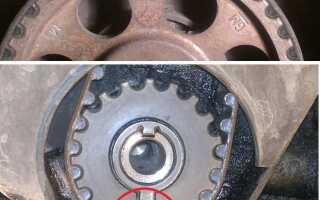

Обычно метки присутствуют на таких узлах:

  • маховик;
  • распредвал;
  • шкив.

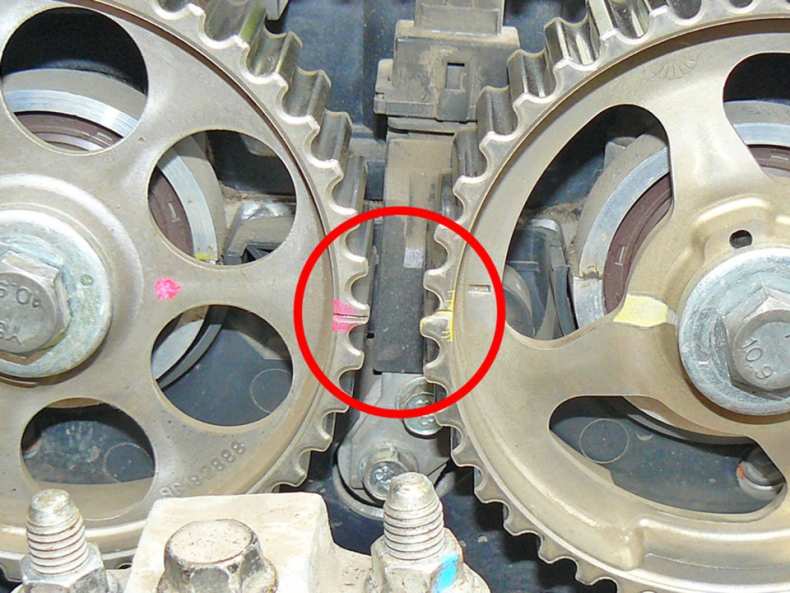

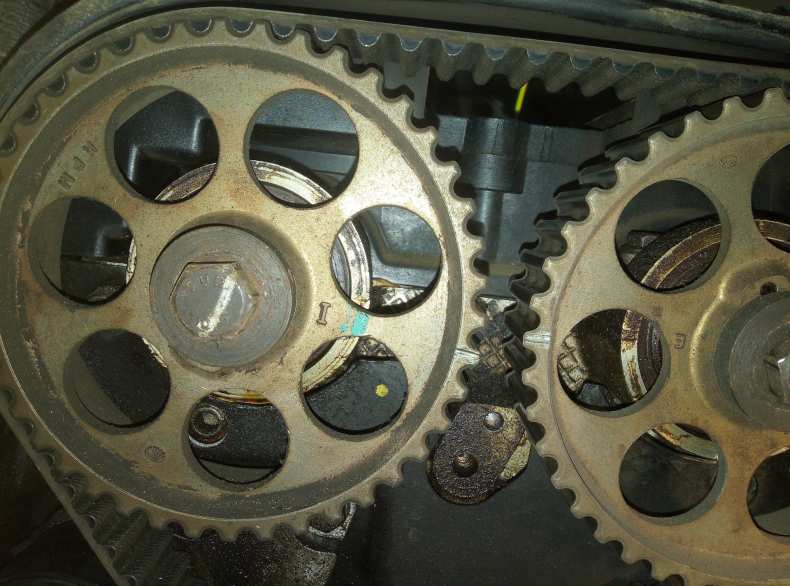

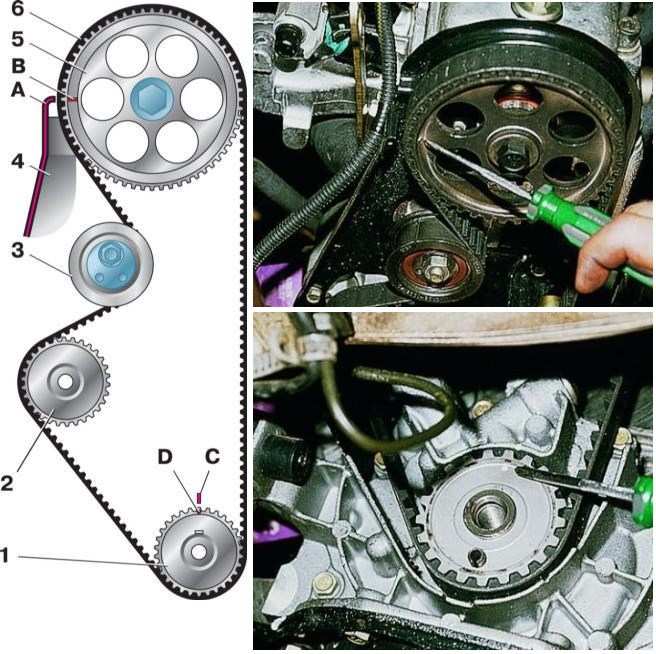

Если двигатель 16-клапанный, на распределительном вале будет 2 метки. Прежде чем снимать ремень, следует убедиться, что все метки совпадают. Для приведения мотора в требующееся положение достаточно прокрутить коленвал посредством болта, которым к нему крепится шкив. Нельзя приводить узел в движение шкивом распредвала.

После выставления ВМТ (верхняя мёртвая точка), необходимо установить новый ремень и затянуть натяжитель. Затем нужно проверить, не сместились ли метки в процессе установки новой детали. Для этого достаточно несколько раз прокрутить коленчатый вал, и проверить положение меток. Если нужно, следует отрегулировать узел.

Прокручивать коленвал удобно посредством одного из колёс. Рекомендуется использовать правое переднее колесо (если автомобиль с передним приводом). Для этого предварительно следует поднять машину справа спереди с помощью домкрата.

Замена ремня ГРМ без меток

Иногда нужно установить ремень без рисок. Их может не быть, к примеру, из-за износа деталей. Без рисок также можно произвести замену. Для этого помимо перечисленных инструментов потребуется штангенциркуль.

Инструкция по замене:

  1. Демонтировать защитную крышку ременной передачи и извлечь свечи.
  2. Установить распредвал в перекрытие. Это удобно делать посредством 2-го цилиндра. Плавно вращайте распределительный вал по часовой стрелке и следите за положением перекрытия посредством штангенциркуля. Установите инструмент на компенсаторы и крутите распредвал пока они не выровняются по высоте. Когда компенсаторы выровняются, штангенциркуль примет строго горизонтальное положение.
  3. Выставить ВМТ во 2-м цилиндре. Для этого нужно вставить отвёртку в отверстие для свечи, и прокручивать вал по ходу вращения мотора пока поршень не окажется вверху.
  4. Установить и натянуть ремень.
  5. Проверить правильность положения ремня. Для этого достаточно прокрутить маховик, чтобы определить на нём метку. Её следует установить в верхнем положении и свериться с рисками на распределительном вале. Если узел отрегулирован неточно, метки будут смещаться.

Описанная инструкция актуальна для 8-клапанных двигателей. На 16 моторах 16-ю клапанами замена производится аналогично, отличие состоит только в наличии 2-х распредвалов.

Меняя ремень ГРМ, важно обеспечить неподвижность коленвала. Пока не будет установлен новый ремень поршень должен располагаться в верхней мёртвой точке. Поэтому нельзя прокручивать колесо, распредвал или шкив коленвала пока не будет установлен новый ремень. В противном случае произойдёт смещение узлов, и регулировку придётся выполнять заново.

Что будет, если выставить не правильные метки для ремня ГРМ

Нельзя эксплуатировать двигатель со сбитыми метками. Это может привести к серьёзным неисправностям, таким как:

  • Деформация клапанов в процессе работы мотора. Степень деформации постепенно увеличивается, вследствие чего клапана приходят в негодность.
  • На 16-клапанном двигателе возможно выгибание клапанов. С 8-клапанными моторами обычно такого не происходит.
  • Механическое повреждение головки блока цилиндров вследствие деформации клапанов. Это приводит к поломке направляющих втулок. На основных силовых деталях могут образоваться трещины. Это чревато полным выходом двигателя из строя. Мотор с повреждёнными силовыми элементами зачастую уже экономически нецелесообразно ремонтировать.
  • Прогорание поршней. Это происходит из-за неправильной циркуляции газов, образующихся в процессе сгорания топливовоздушной смеси. Прогорание может привести к необходимости капитального ремонта двигателя.
  • Образование масляных потёков на свечах.
  • Сбои в работе зажигания.

Самая серьёзная неисправность – механические повреждения клапанов, головки блока цилиндров и других деталей цилиндропоршневой группы. Нередко такие поломки требуют экономически нецелесообразного дорогостоящего ремонта. При таких поломках порой проще и дешевле установить новый двигатель, нежели ремонтировать сломанный.

Признаки неправильного положения меток ремня ГРМ

Иногда после установки ремня метки сбиваются. Обычно это происходит из-за невнимательности в процессе замены. Причина может также заключаться в износе крепежей и других деталей. Определить неправильное положение меток можно по следующим признакам:

  • ухудшение тяги;
  • авто нехарактерно медленно набирает скорость;
  • стуки в моторном блоке;
  • перегрев двигателя.

На современных автомобилях с бортовым компьютером на приборной панели загорается индикатор «чек» сразу после запуска двигателя, если метки сбиты. Если метки находятся в неправильном положение, нельзя эксплуатировать автомобиль, сначала необходимо сделать правильную регулировку.

Не каждый автолюбитель самостоятельно занимается выставлением меток ГРМ. Это достаточно сложный процесс, требующий определённых навыков и опыта. Кроме того, в зависимости от модели двигателя могут возникать различные нюансы. Поэтому при отсутствии опыта лучше обратиться к специалистам, что особенно актуально в случае с дорогостоящими автомобилями.

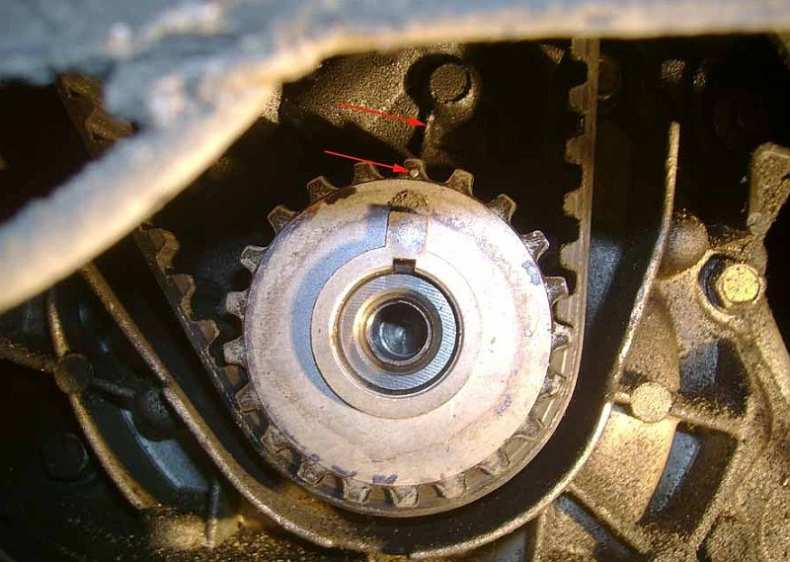

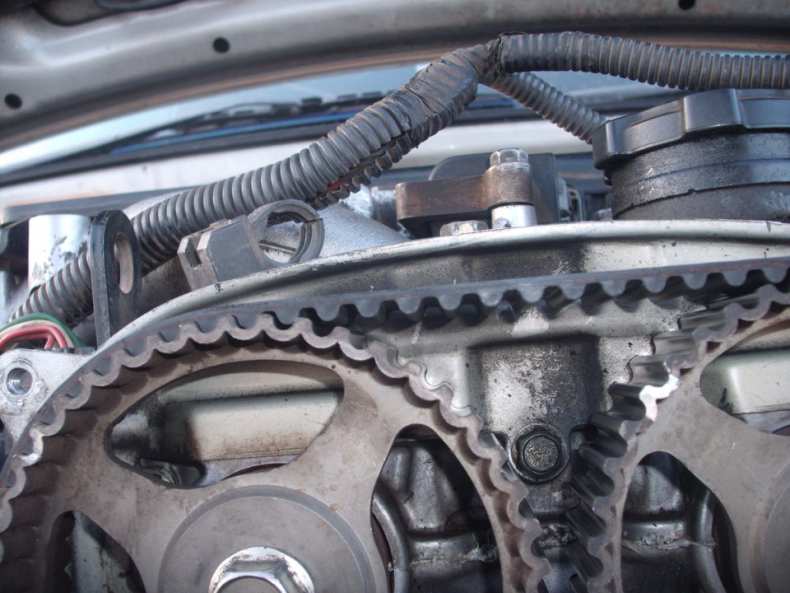

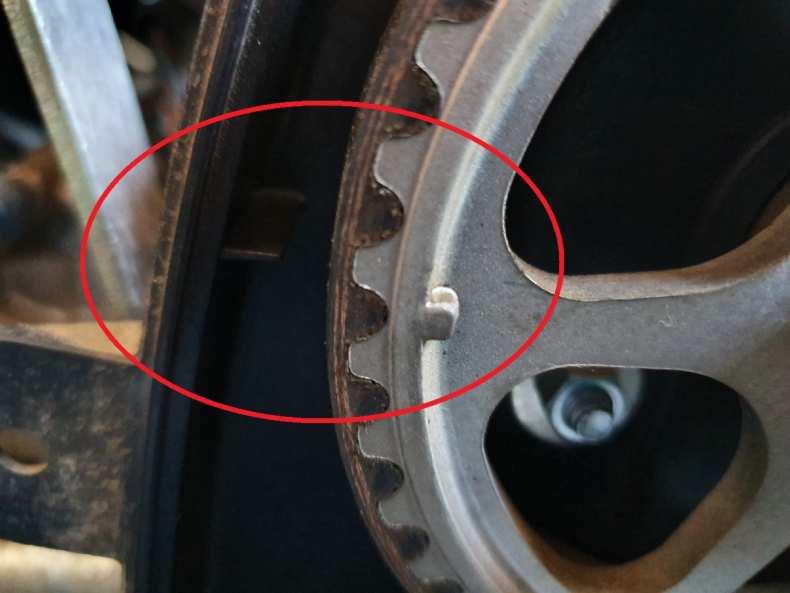

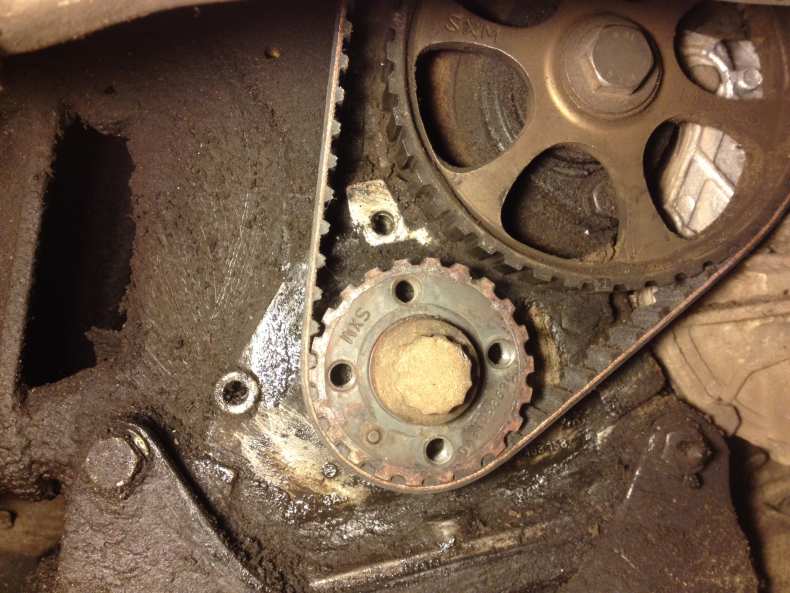

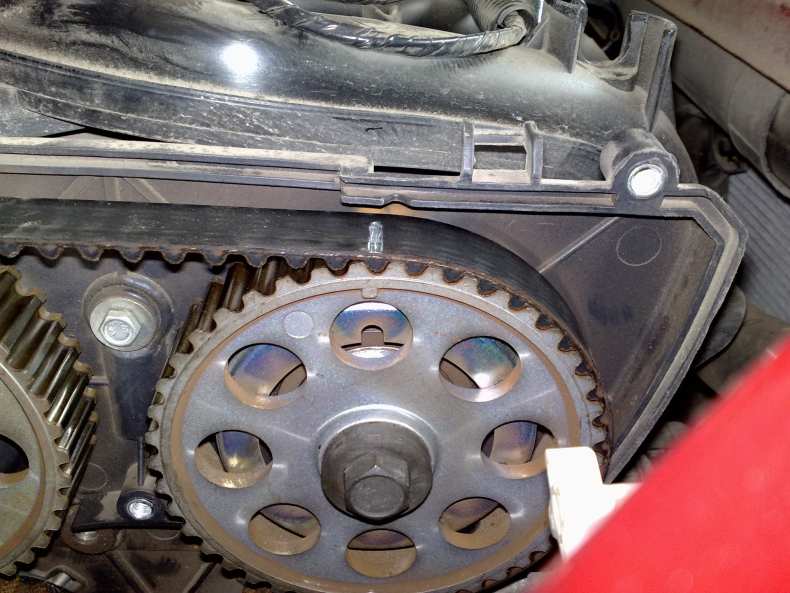

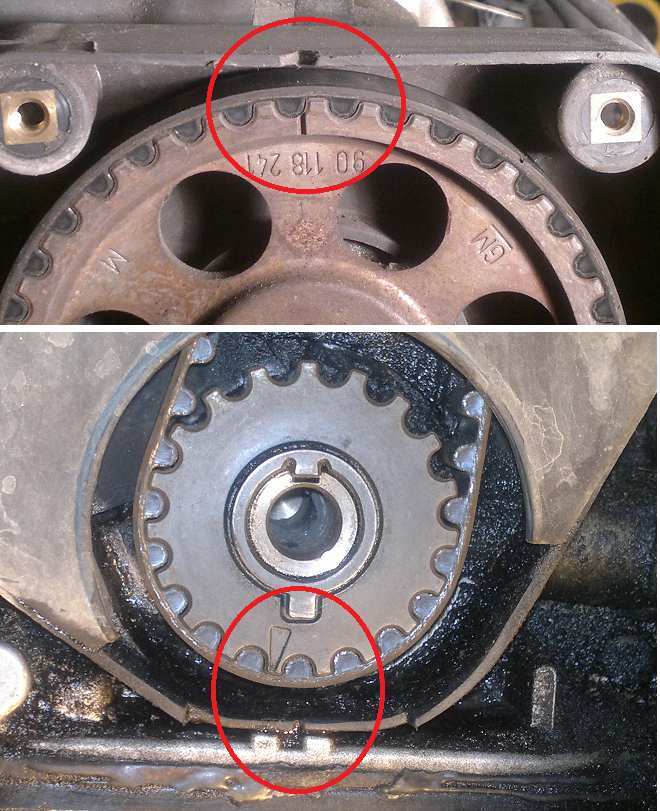

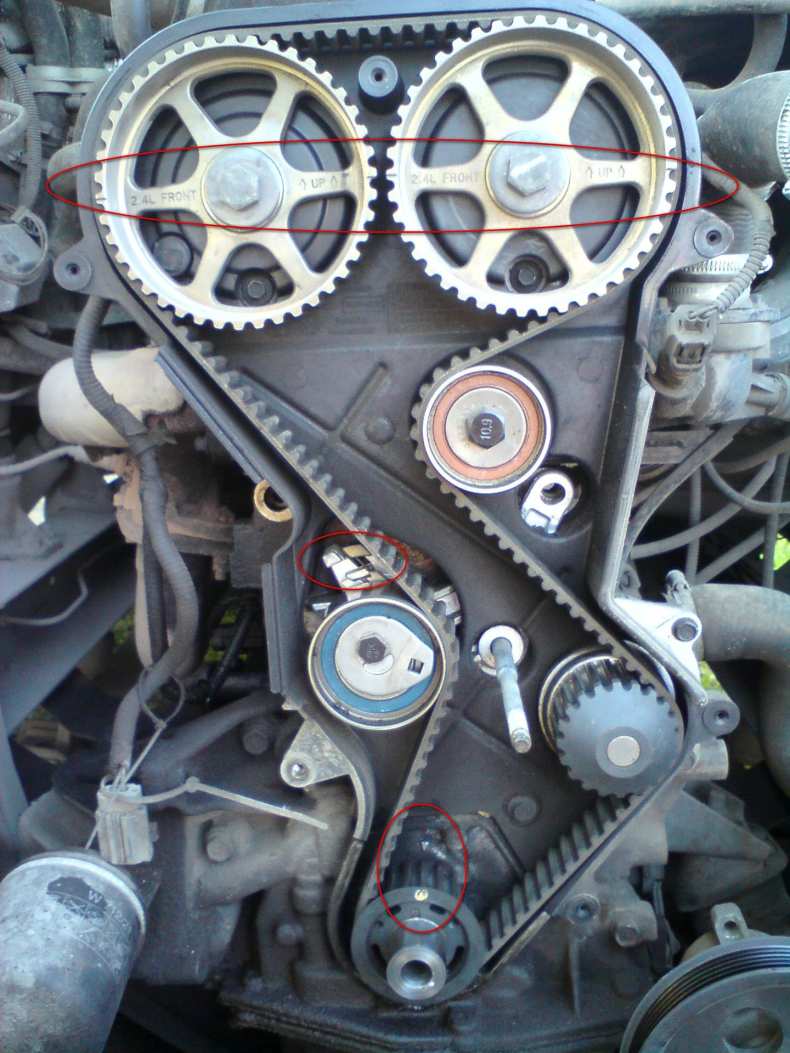

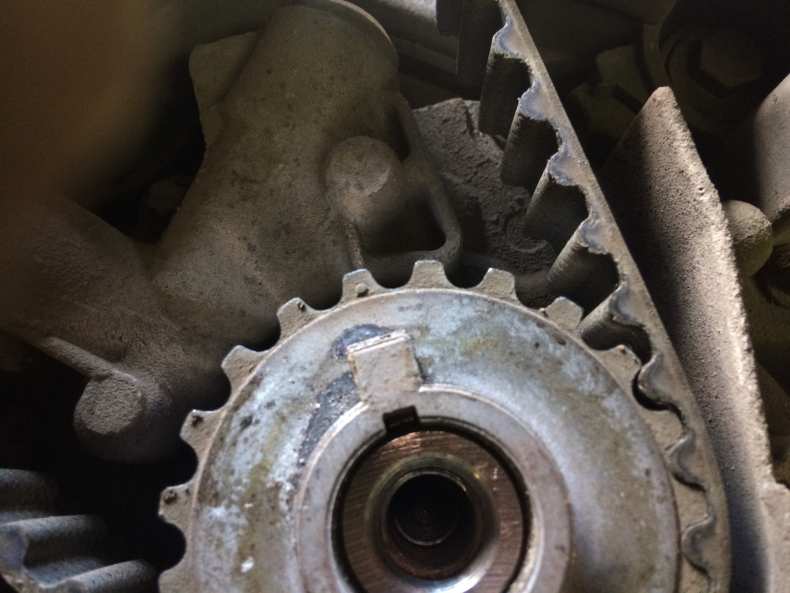

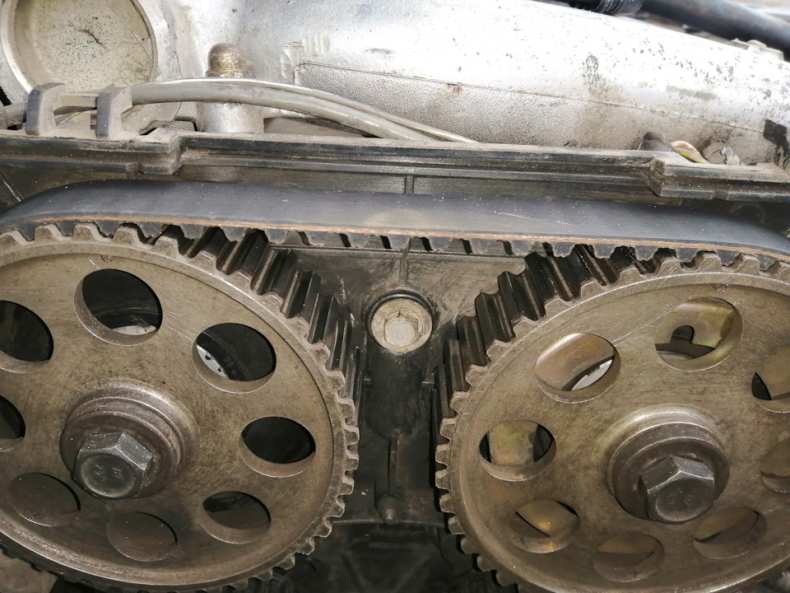

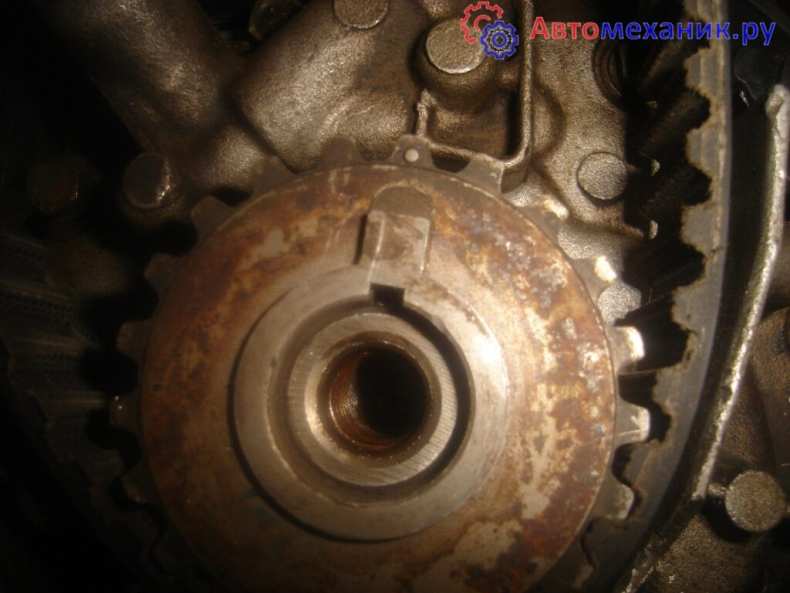

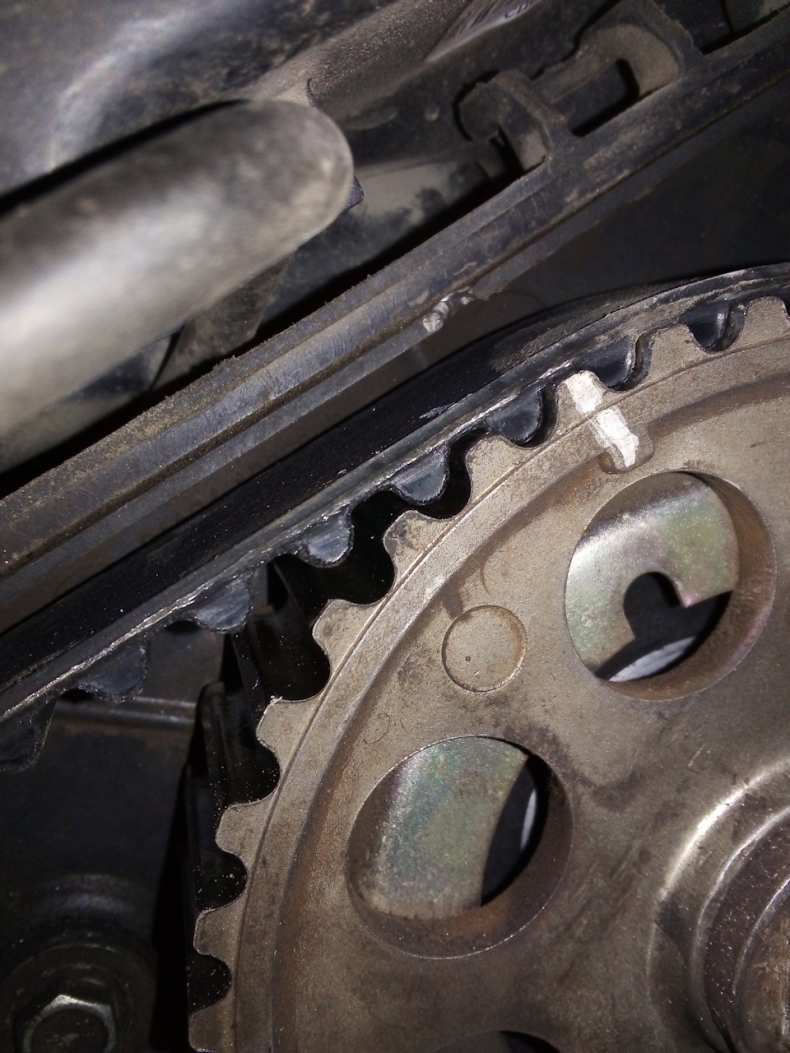

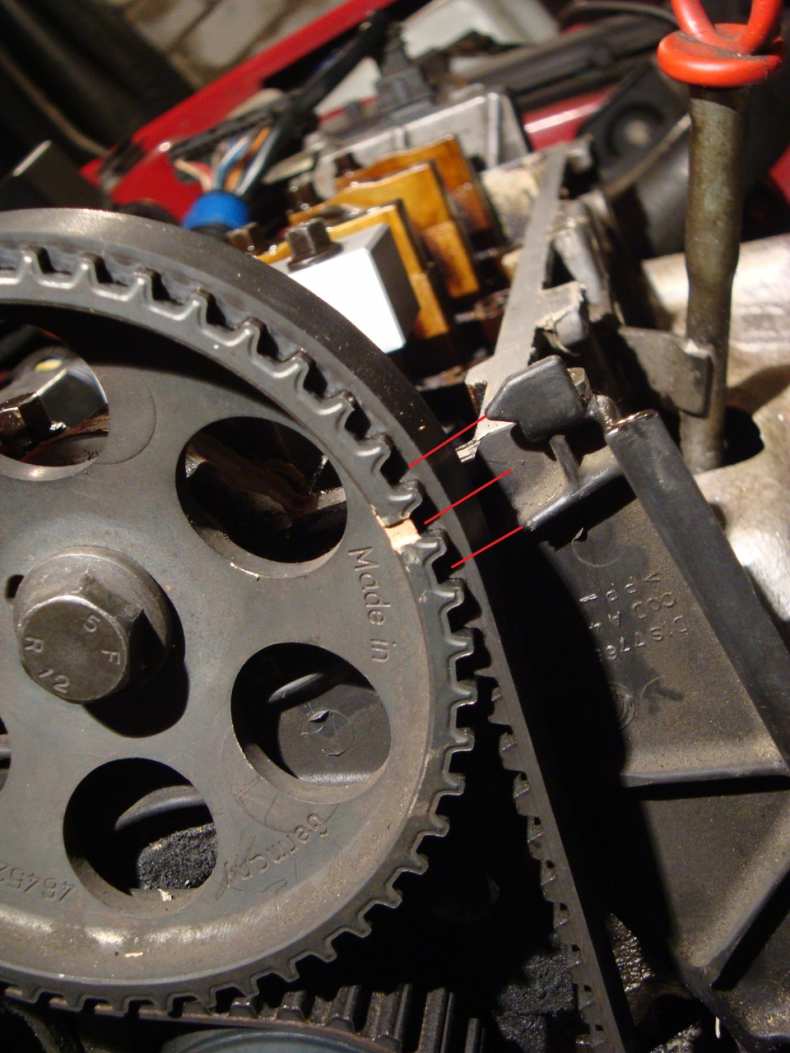

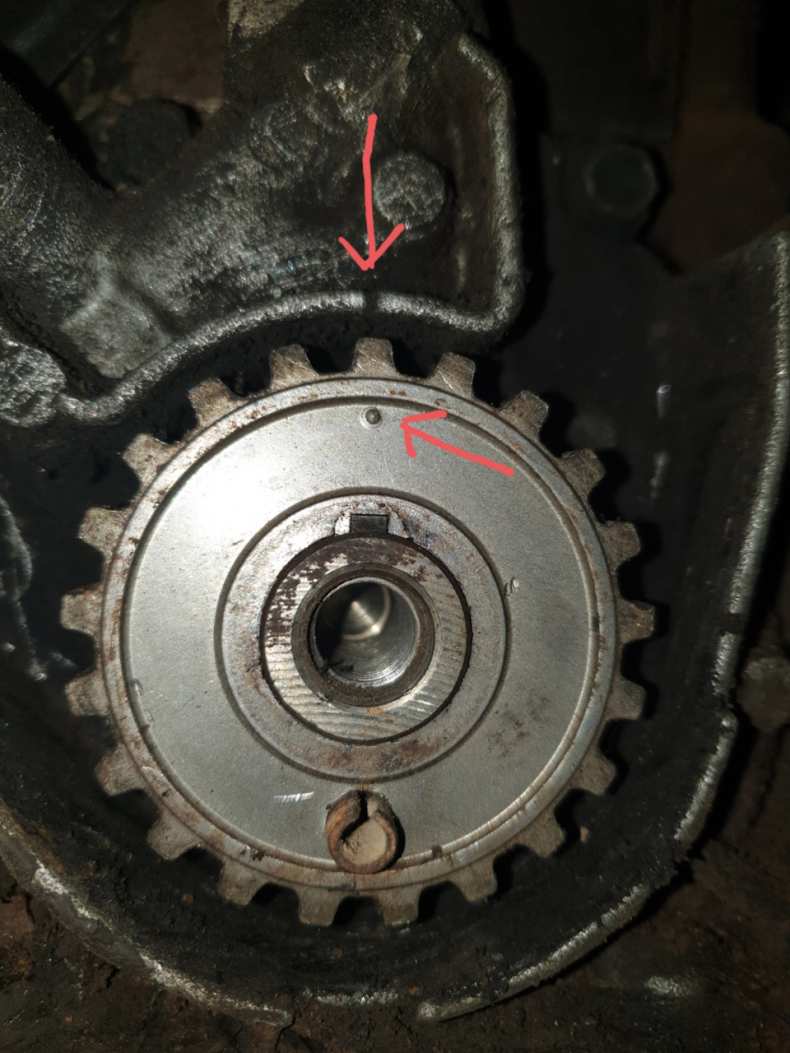

Фото примеров установки ремня ГРМ по меткам
