Как восстановить нити обогрева заднего стекла

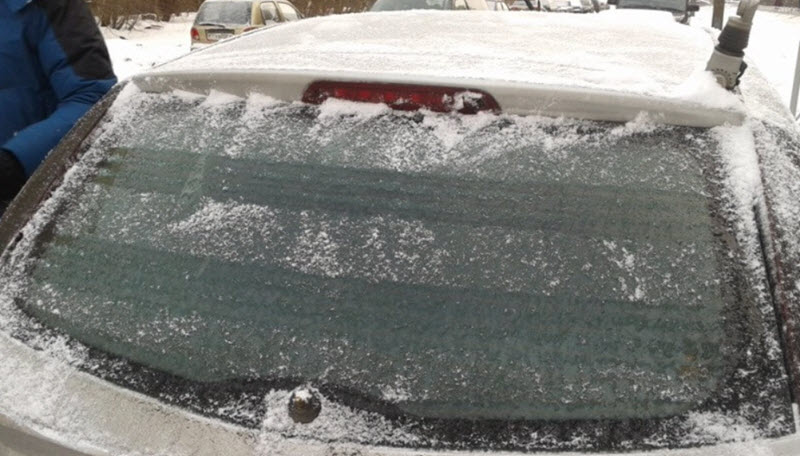

Для быстрого устранения запотевания лобового и заднего стёкол используется нанесение на них токопроводящих металлических нитей. Через образованную ими сетку пропускается электрический ток, нити нагреваются, и конденсат испаряется. Ездить с дефектами этой системы опасно, видимость понижена, а восстановить обогреватель достаточно несложно в большинстве случаев.

Принцип работы обогрева заднего стекла

При прохождении тока через металлы возникает преобразование энергии электронов в тепло. Температура проводников возрастает пропорционально квадрату силы тока и электрическому сопротивлению.

Сечение нитей рассчитывается таким образом, чтобы выделить на них достаточную тепловую мощность при ограниченном подаваемом напряжении. Используется типовое значение порядка 12 Вольт бортовой сети.

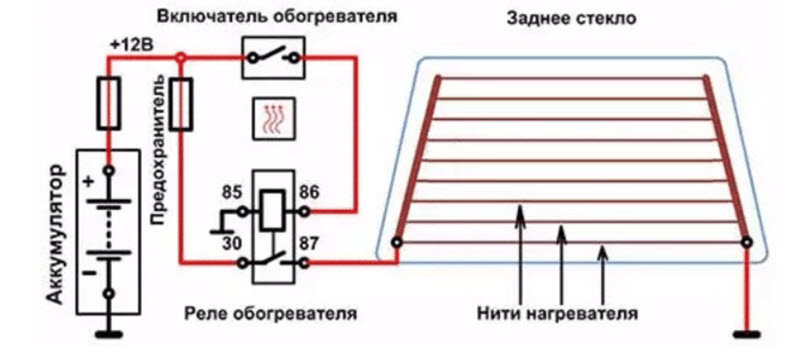

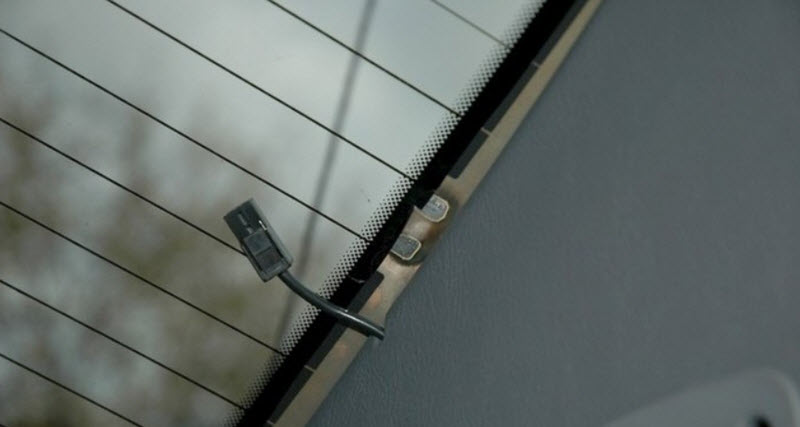

Напряжение поступает через цепь, включающую в себя защитный плавкий предохранитель, силовое реле и выключатель, управляющий его обмоткой.

Через контакты реле течёт значительный ток, составляющий от десятка ампер и выше, в зависимости от площади остекления и предполагаемой эффективности, то есть скорости очистки запотевшей поверхности и температуры стекла и воздуха.

Ток распределяется по нитям равномерно, для чего они выполняются максимально точно, с калиброванным сечением.

Почему обрываются нагревательные элементы

Обрыв может происходить по механическим или электрическим причинам:

  • металл нити постепенно окисляется, сечение уменьшается, а выделяемая мощность растёт, сильный перегрев вызывает испарение нити и пропадание контакта;

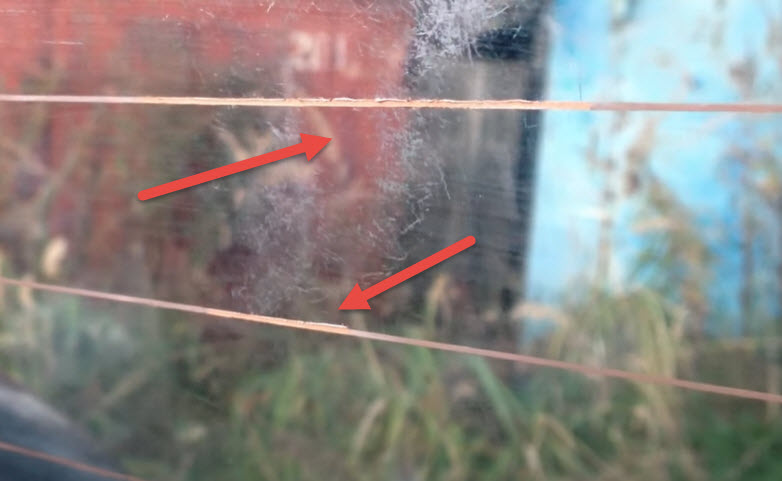

  • при очистке стекла тонкую полоску напылённого металла легко повредить с теми же последствиями;
  • даже незначительные тепловые деформации приводят к ослаблению структуры токопроводящей полоски, что заканчивается появлением микротрещины и пропажей электрического контакта.

Чаще всего происходит обрыв одной или нескольких нитей, полностью вся сетка отказывает редко. Это может произойти обычно из-за отказа системы питания, перегорания предохранителя, отказа реле или выключателя.

Иногда коммутация усложняется введением автоматического электронного реле с отключением по таймеру, что надёжности не добавляет.

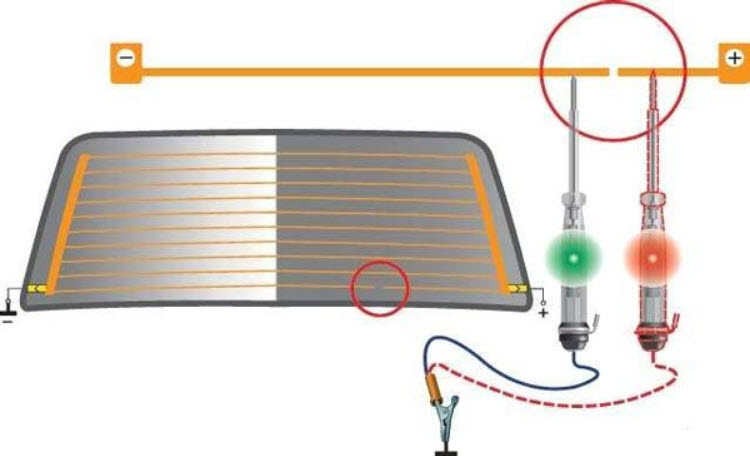

Как найти обрыв нитей обогрева стекла

Доступ к проводящим полоскам на заднем стекле несложен, поэтому для поиска неисправности можно воспользоваться обычным мультиметром, включающим в себя омметр и вольтметр. Пригодны оба способа.

Визуальный осмотр

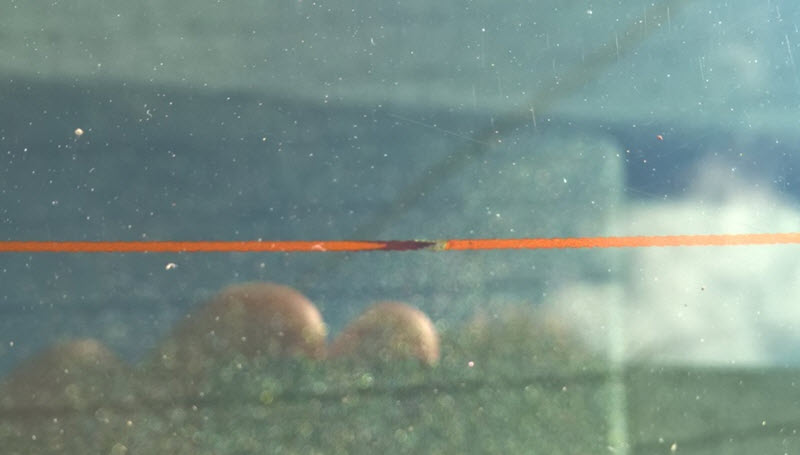

При грубых нарушениях целостности приборный контроль может не понадобиться, обрыв или исчезновение целого участка полоски заметно глазом. Проверить обнаруженное лучше при помощи увеличительного стекла, под ним дефект заметен во всех подробностях.

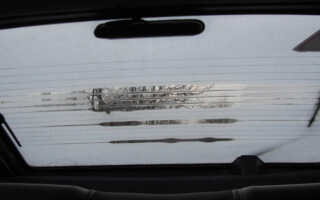

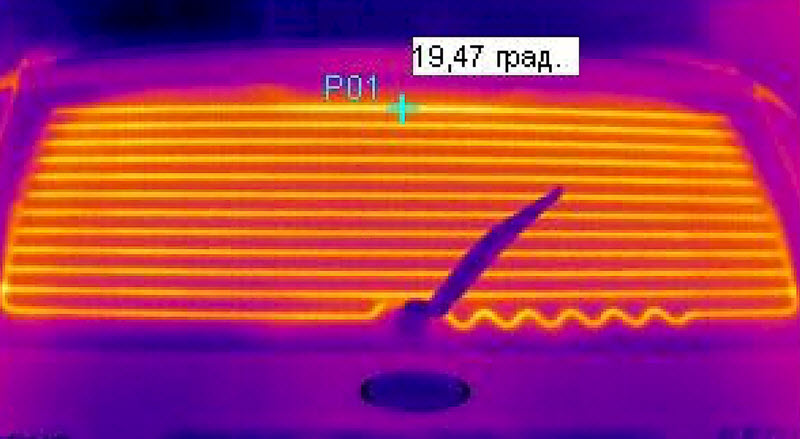

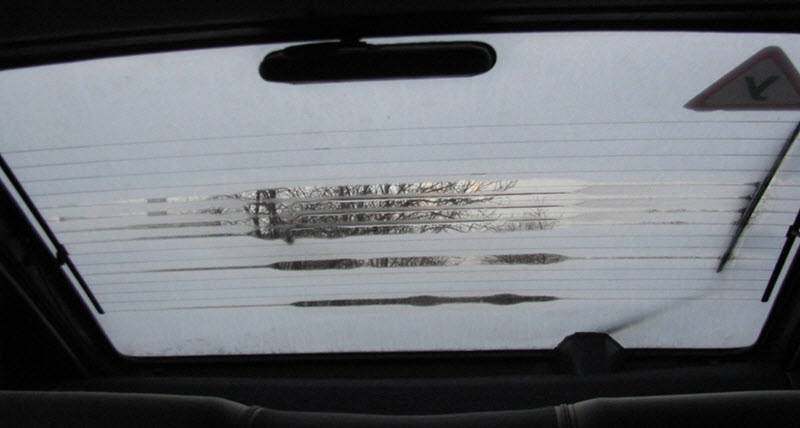

Первичную локализацию неисправности сразу видно при включении обогрева на запотевшем стекле. Целые нити быстро образуют вокруг себя прозрачные участки стекла, а вокруг оборванной конденсат долго сохраняется.

Проверка нитей мультиметром

Вдоль замеченной неисправной полоски можно пройти заострённым щупом прибора в режиме вольтметра или омметра.

Режим Омметра

При проверке подозрительного места мультиметр переключается в режим замера самых малых сопротивлений. Исправная нить даёт показания малого, практически нулевого сопротивления. Оборванная покажет сопротивление всей сетки, что заметно больше.

Перемещая щупы вдоль неё, можно обнаружить область, где показания прибора скачком падают к нулю. Значит, что обрыв пройден, надо вернуться, уточнить место обрыва, и рассмотреть его через лупу. Дефект визуально определится.

При работе с омметром надо обязательно выключить зажигание и обогрев. Лучше даже снять разъём обогрева со стекла.

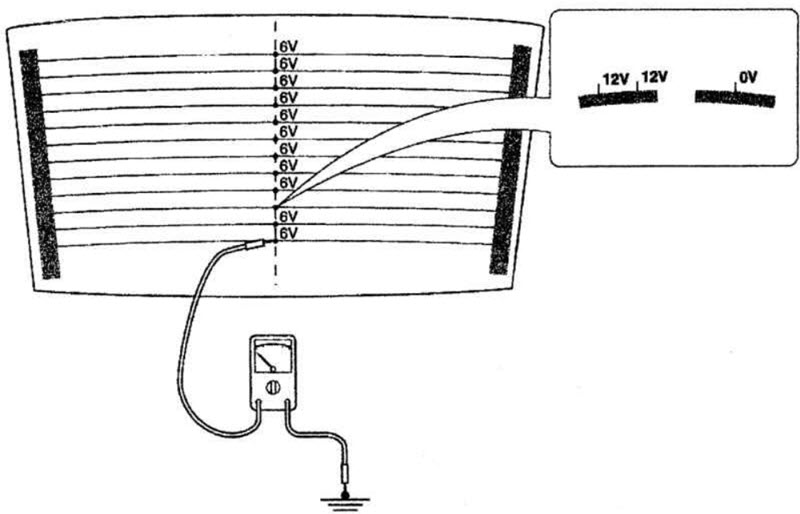

Режим Вольтметра

Вольтметр, щупы которого расположены на небольшом расстоянии вдоль исправной полоски, показывает малое напряжение, примерно пропорциональное расстоянию между ними. На максимальном удалении, при подключении к краям сетки, прибор покажет напряжение сети, около 12 Вольт.

Если сближение щупов вдоль одной полоски не приводит к снижению напряжения, значит именно в ней имеется обрыв. После перехода через него показания вольтметра скачком понизятся.

Принцип тот же, что и с омметром. Разница в том, что вольтметром дефект ищется при включённом обогреве, а омметром – выключенном.

Ремонт обогрева заднего стекла своими руками

Замена обогреваемого стекла обойдётся слишком дорого. Между тем, оборванные полоски можно отремонтировать, для чего продаются соответствующие составы и наборы.

Клейка дорожки

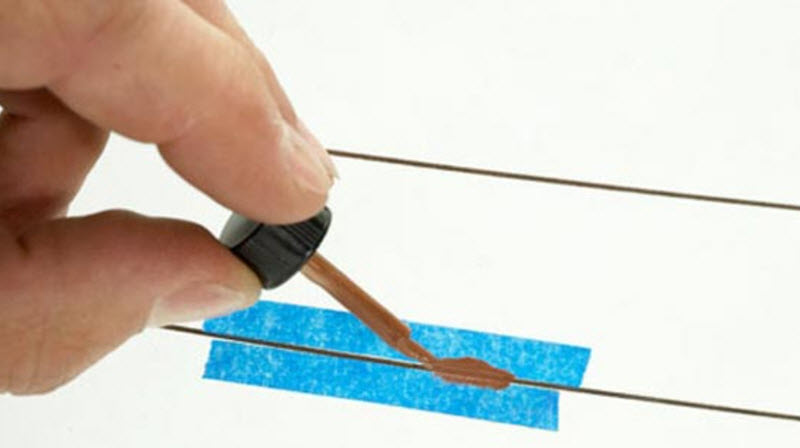

Для ремонта методом проклейки используется специальный электропроводящий клей. В его составе находится связующее вещество и тонкий металлический порошок или мелкая стружка. При нанесении его на дорожку контакт восстанавливается.

Важно сохранить характеристики погонного сопротивления нити (полоски). Для этого стекло оклеивается малярным скотчем, между полосками которого остаётся расстояние, равное ширине восстанавливаемой нити. Сопротивление проводника зависит от его ширины и толщины. Поэтому останется придать ремонтному слою нужную высоту относительно стекла.

Необходимые сведения по количеству слоёв нанесения определяются плотностью конкретного товарного клея и указаны на этикетке. Там же изложена и вся технология ремонта.

После завершения сушки последнего слоя клей вблизи скотча надо подрезать канцелярским ножом, чтобы при удалении защиты не оторвать от стекла всю наклейку. Отремонтированное место проверяется визуально, по скорости удаления конденсата или прибором, указанными выше способами.

Гальваническое осаждение меди

Существует способ нанесения тонкого слоя металла на место обрыва электрохимическим способом. Это достаточно сложно, но вполне доступно для любителей гальваники. Потребуются реактивы – медный купорос и слабый раствор серной кислоты, не более 1%.

  1. Изготавливается гальваническая кисточка. Это пучок многожильных проводов самого малого сечения отдельных нитей. Они обжимаются внутри тонкой металлической трубки.
  2. Место ремонта оклеивается изолентой, остаётся просвет на ширину полоски. Сетка заземляется на корпус автомобиля, а кисточка через лампочку от наружного освещения автомобиля подключается к плюсовой клемме аккумулятора.
  3. Для приготовления гальванического раствора на 100 мл воды добавляется несколько граммов купороса и раствора аккумуляторной серной кислоты. Смачивая кисточку, ею ведут от начала исправной полоски к месту обрыва, постепенно осаждая медь на стекло.
  4. Через несколько минут появляется омеднённый участок, перекрывающий место обрыва. Надо добиться примерно той же плотности металла, что и у исходной сетки.

При наличии в продаже ремонтных наборов способ не очень актуален, но вполне работоспособен. Получившийся проводник после некоторой тренировки будет не хуже нового.

В каких случаях нагревательные элементы чинить бесполезно

При значительной площади повреждений, когда оборваны почти все нити и на большой площади, восстановить сетку до номинальной эффективности вряд ли получится. Надеяться на надёжность результата не приходится. Такое стекло подлежит замене в сборе с нагревательным элементом.

В крайнем случае можно использовать внешний обогреватель, устанавливаемый под стеклом, но это временная мера, он работает медленно, неравномерно, потребляет много энергии, а при сильно замороженном стекле может стать причиной появления трещин и даже высыпания закалённых стёкол.
