На любом легковом авто с бензиновым мотором бензонасос предназначен для подачи горючего под давлением из бензобака в дозирующее устройство — зависимо от модификации двигателя на автомобилях ВАЗ топливная система бывает инжекторной либо карбюраторной.

Где находится бензонасос на ВАЗ 2110

На ВАЗ 2110 бензонасос может быть электрическим либо механическим. Его вид зависит от типа топливной системы, которая установлена на двигателе. БН (бензонасос) на карбюраторном двигателе «десятки» находится сзади клапанной крышки, возле прерывателя-распределителя, а на автомобилях с инжекторным мотором он расположен в топливном баке. Если бензонасос начинает давать сбой, ДВС не развивает обороты и не тянет, а порой силовой агрегат и вовсе не запускается.

Схема бензонасоса ВАЗ 2110

Устройство электробензонасоса 2110 довольно простое — узел являет собой электромотор, на который поступает питание 12 В. Бензонасос устанавливается в корпусе, а на его входе монтируется сеточка, то есть фильтр грубой очистки. Благодаря фильтрующему элементу частицы грязи не проникают в корпус насоса, что предохраняет устройство от засорения.

В электрическую схему БН ВАЗ входят такие элементы:

  • Блок управления мотором.
  • Ключ зажигания.
  • Электропроводка.
  • Реле.
  • Предохранитель.

На ВАЗ 2110, которые выпускались до 2000 года, устанавливались механические бензонасосы.

Состоит такой БН из следующих частей:

  • Металлического корпуса.
  • Возвратной пружины.
  • Верхней крышки.
  • Двух клапанов.
  • Толкателя с диафрагмой.

Закачка топлива из бензобака выполняется благодаря колебаниям диафрагмы, открытию и закрытию клапанов. Диафрагма с толкателем приводится в движение от эксцентрика распредвала, на нижнем корпусе бензонасоса присутствует рычаг ручной подкачки топлива.

Питание бензонасоса ВАЗ 2110

Во время поворота ключа зажигания на клеммы бензонасоса через реле подается питание, и БН начинает качать топливо. Когда входная магистраль топливопровода заполнится бензином, ЭБУ через реле подает команду отключить напряжение — топливная система полностью готова к запуску ДВС, остается лишь прокрутить стартером двигатель.

ВАЗ 2110 не качает бензонасос, причины

Сначала рассмотрим неисправности механического БН. Все элементы автомобильного ДВС подвержены старению и износу, точно также под влиянием времени вырабатывается ресурс у механического бензонасоса.

К основным неисправностям механического устройства относятся:

  • Поломки клапанов.
  • Растрескивание диафрагмы.
  • Коробление корпусов.

При пропускании диафрагмой воздуха бензонасос может перестать закачивать топливо в карбюратор, также через рваную мембрану бензин попадает в картер, где смешивается с двигательным маслом. При попадании топлива в масло расход топлива резко повышается, а сам мотор начинает плохо запускаться, особенно, если он прогрет. Проверить наличие топлива в картере довольно просто — если поджечь зажигалкой масляный щуп, произойдет возгорание. Кроме того, из масляного картера будет пахнуть топливом.

Частым дефектом, возникающим в механических бензонасосах, является коробление поверхности в точке крепления БН к корпусу вспомогательных устройств. При деформации поверхности моторное масло начинает подтекать в стыке между плоскостями.

Теперь что касается электробензонасоса.

Если он перестал функционировать, причин возникшей поломки может быть несколько:

  • Сгорел моторчик бензонасоса.
  • Перестало работать реле.
  • Сгорел предохранитель.
  • Повреждена электропроводка.
  • Выход из строя блока управления мотором.

Как проверить бензонасос ВАЗ 2110

Когда водитель на автомобиле с инжекторным ДВС включает зажигание, электромоторчик начинает функционировать — при этом слышно специфическое жужжание. Если же не отмечается никаких звуков, значит бензонасос не качает топливо.

Еще одна характерная поломка электробензонасоса — закачка топлива выполняется, однако функционирование сопровождается сильным шумом. Если бензонасос шумит — это явный признак того, что данное устройство не «проживет» долго, и скоро выйдет из строя.

Где находятся реле и предохранитель бензонасоса

В любой электросхеме реле предназначено для размыкания и замыкания цепи, его основной ролью является защита элементов электрической схемы от высокого пускового тока. Во время запуска двигателя ток, который нужен для прокручивания стартера, составляет 80-300 Ампер, и если не будет установлено реле, может пострадать любой компонент электросхемы.

На «десятках» реле бензонасоса стандартное, в пластмассовом корпусе расположена электромагнитная катушка и сердечник, при подаче напряжения благодаря электромагнитному полю происходит замыкание контактов. На ВАЗ 2110 реле четырехконтактное и рассчитано на ток в 30 Ампер.

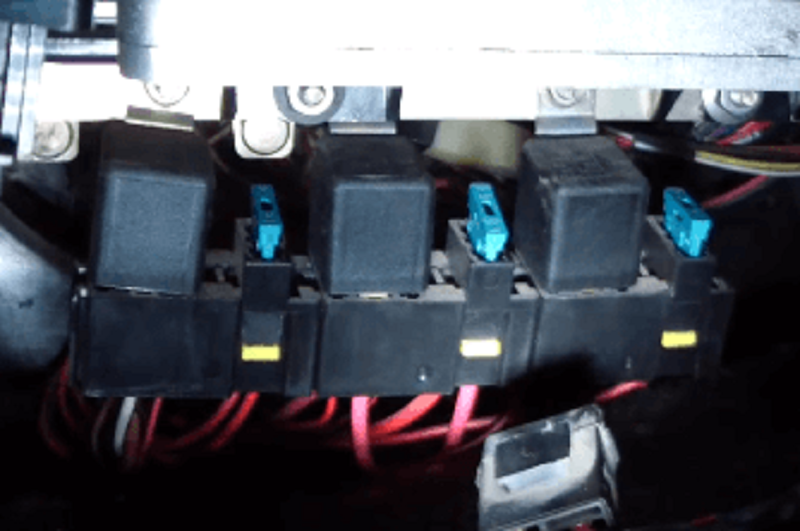

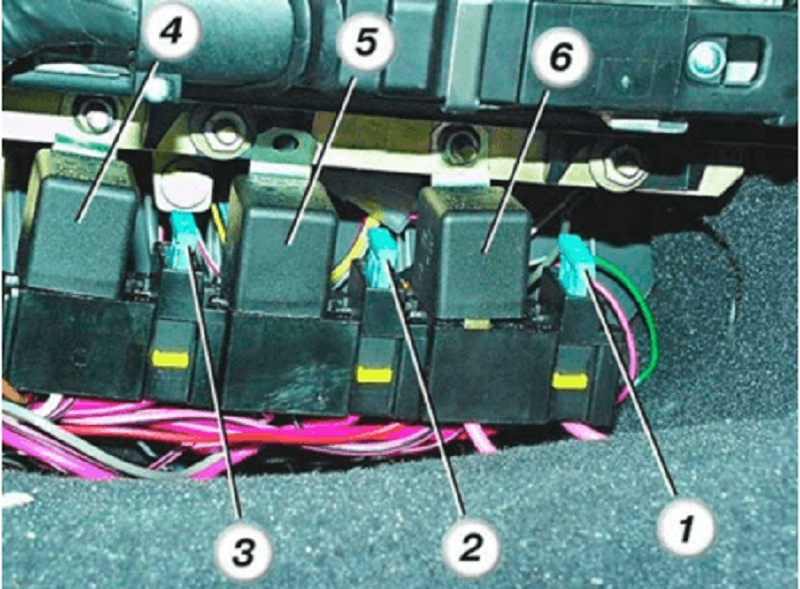

Реле бензонасоса на «десятке» (инжектор) расположено в салоне авто, под приборной панелью, возле центральной консоли. После демонтажа защитного пластмассового кожуха, из трех расположенных здесь элементов, реле, которое отвечает за работу бензонасоса, будет находится по центру (на рис. под номером 5). Предохранитель бензонасоса находится слева от реле.

Как заменить предохранитель бензонасоса

Для замены предохранителя бензонасоса открутите два винта защитного кожуха и демонтируйте его. Далее выньте предохранитель и проверьте его состояние, а заодно и целостность контактов, в которых расположен предохранитель. Если он перегорел, установите на его место новый. Довольно часто бывает так, что предохранитель перегорает сразу же после замены. Основные причины такого явления:

  • Замыкание в электропроводке.
  • «Коротит» сам бензонасос.

Как проверить и заменить реле бензонасоса

Если электробензонасос во время включения зажигания не подает признаков жизни, это совсем не означает, что он сгорел. Причиной поломки также может быть «релюшка». Наиболее простой метод проверки реле бензонасоса на слух — во время включения зажигания оно должно щелкать. Если же щелчка не слышно, значит, вероятнее всего, реле неисправно.

Однако все не так просто — поломка может быть «хитрой», к примеру, машина не запускается с первого раза. Причиной поломки могут быть подгоревшие контакты реле.

В таком случае проверить работоспособность насоса очень просто:

  1. Снимите защитный кожух, который скрывает колодку с предохранителями и реле.
  2. Открутите крепления колодки и выньте ее, она останется держаться на проводах.
  3. Выдерните реле из колодки и поставьте перемычку между 2-мя противоположными контактами, так, мы подадим питание напрямую на бензонасос.
  4. Если электромотор бензонасоса при таком соединении начинает шуметь, значит, скорее всего, сам бензонасос рабочий, и неисправность кроется в реле. В таком случае замените реле.

Фильтры грубой и тонкой очистки топлива: где находятся когда и как менять

Российский бензин не всегда соответствует требованиям качества, поэтому со временем по причине плохого топлива в топливном баке скапливается осадок. Грязь также забивает сетку электробензонасоса, в результате скопившейся грязи горючее не полностью попадает в топливопровод, и в функционировании двигателя появляются перебои. Для устранения неисправности нужно заменить либо очистить фильтр грубой очистки. Однако чтоб добраться до сеточки, необходимо снимать бензонасос.

Перед разборкой в топливной системе нужно снизить давление, в противном случае во время отворачивания штуцеров топливопровода топливо может залить весь салон транспортного средства. Для стравливания давления выньте предохранитель бензонасоса, запустите двигатель и подождите, пока он заглохнет. Замена сетки бензонасоса на «десятке» (инжектор) выполняется таким образом:

  1. Выключите зажигание.
  2. В салоне на заднем сиденье найдите петли и потяните за них, чтобы откинуть вперед нижние сидения (правое и левое).

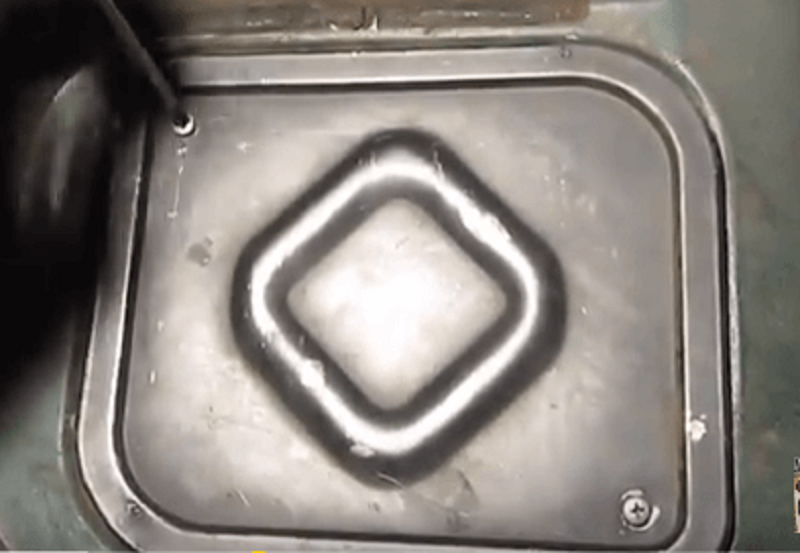

  3. Под сидением на днище расположен люк, крепится он на двух саморезах.
  4. Открутите шурупы и демонтируйте люк.

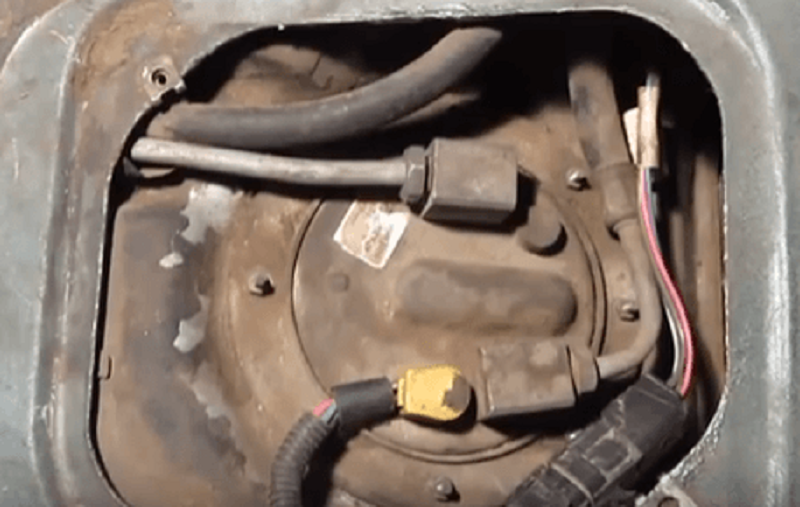

  5. Разъедините штекер с проводами, с помощью которых на электробензонасос подается питание, для чего отогните фиксатор и отдерните части разъема друг от друга.

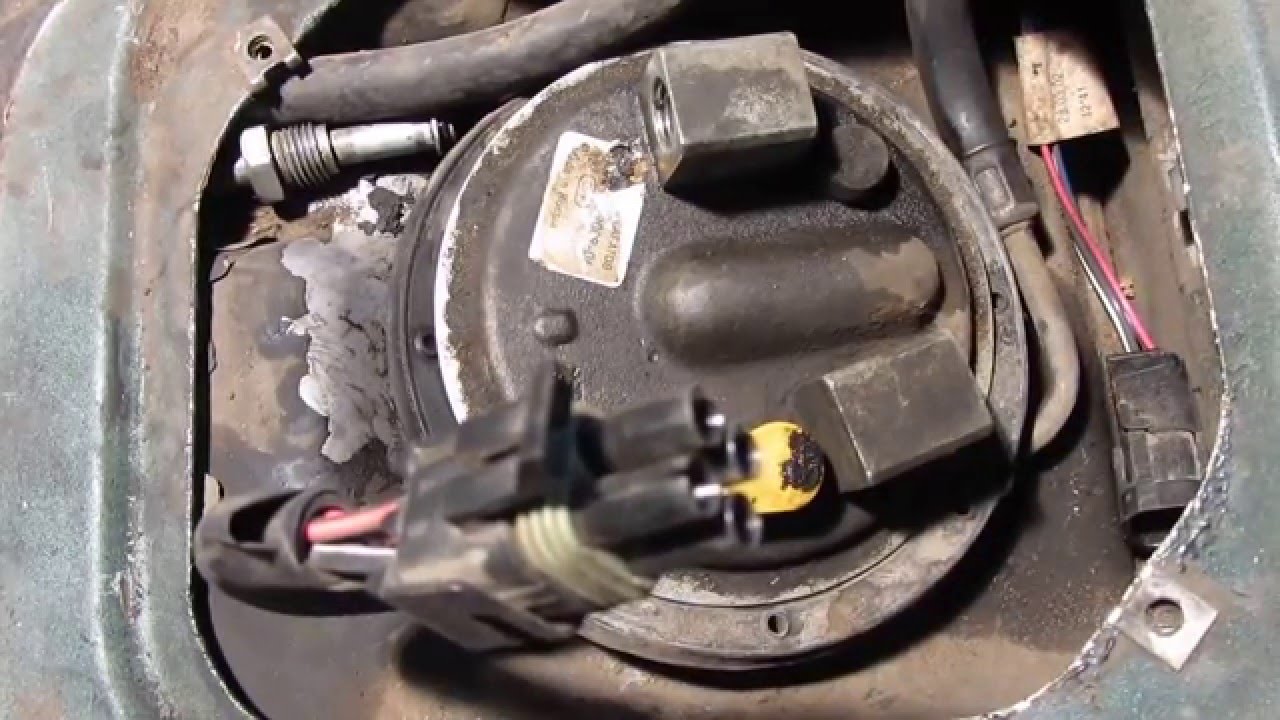

  6. Открутите штуцеры топливных трубок — главной подачи и «обратки» (ключом на 17 мм).
  7. Открутите гайки прижимной пластины бензонасоса, здесь 8 креплений (ключом на 7 мм).

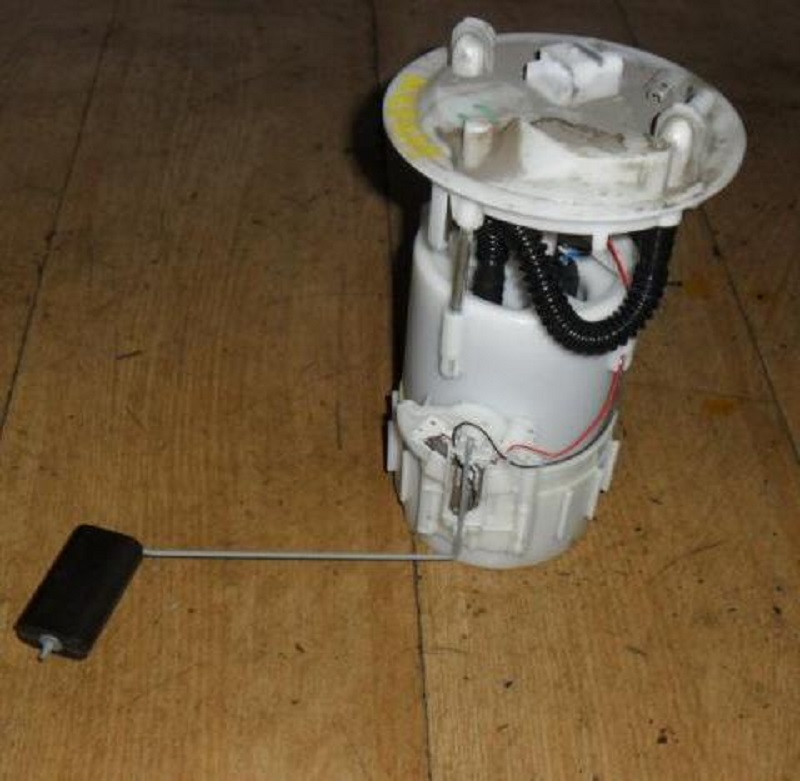

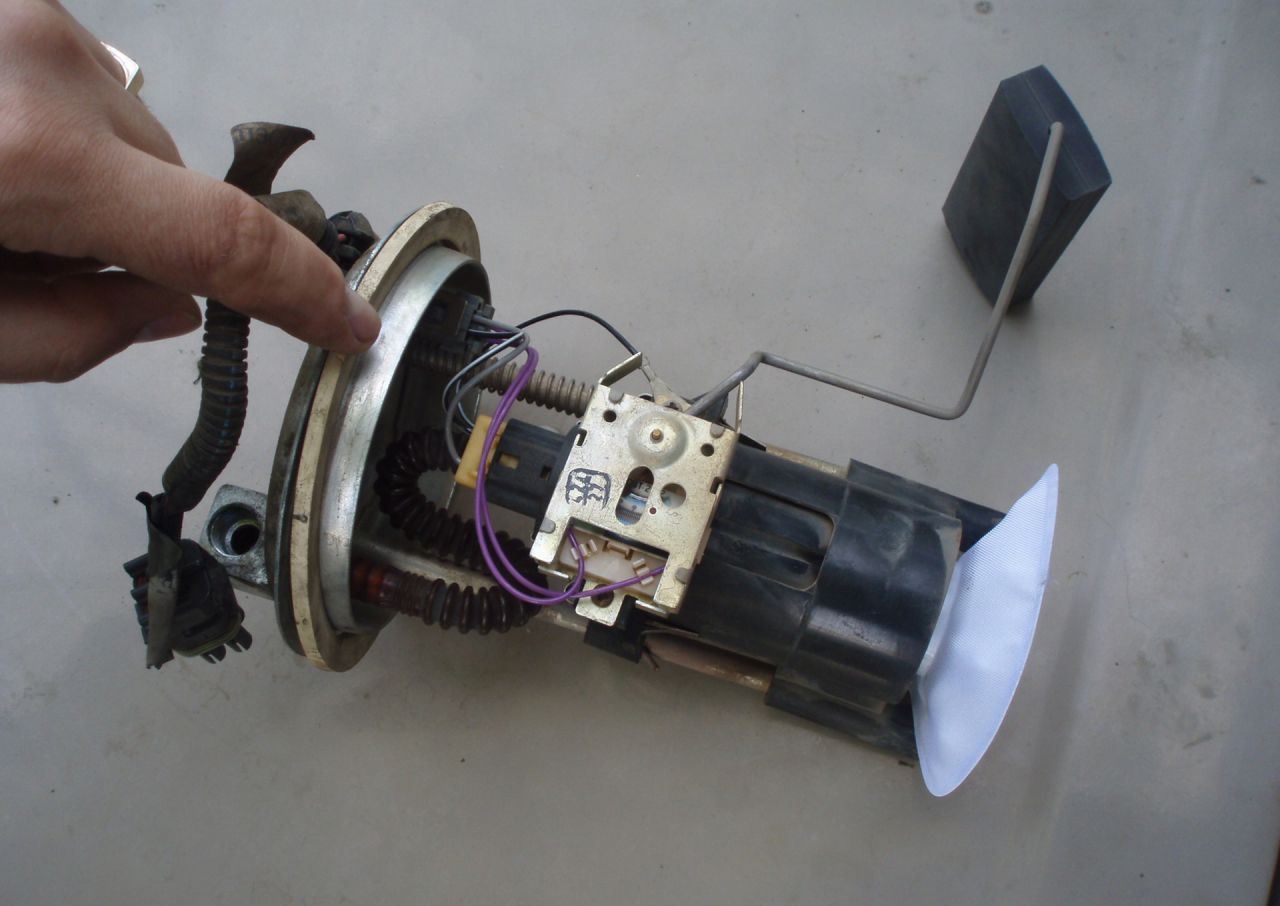

  8. Поскольку гайки мелкие, лучше сложить их в какую-то банку, иначе можете потерять их. Снимите пластину и выньте из топливного бака насос в сборе. Насос нужно снимать вместе с уплотнительным кольцом, поднимайте насос аккуратно, во избежание повреждения датчика уровня топлива. Во время извлечения корпуса нужно наклонить бензонасос, чтобы он вышел из бака.

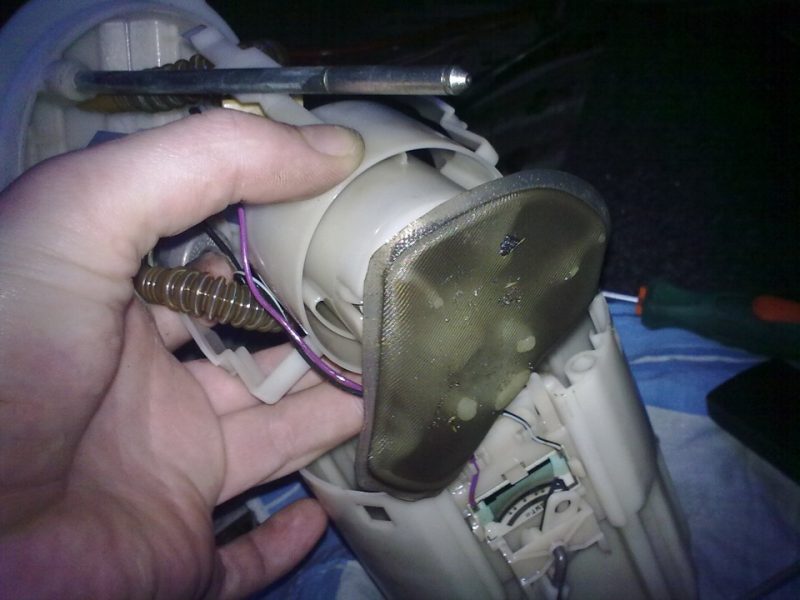

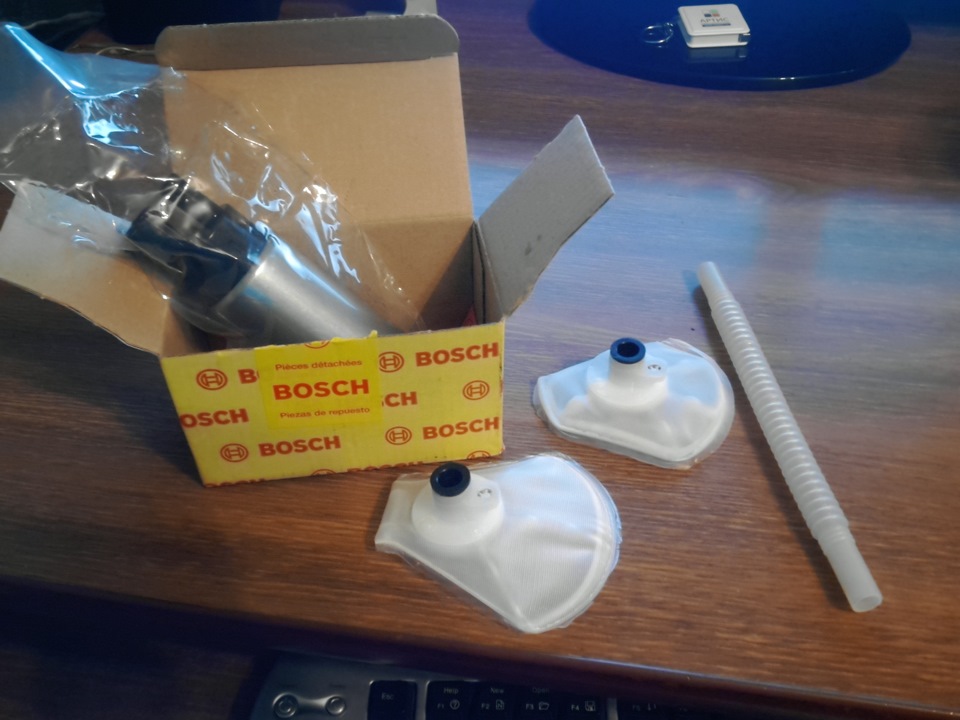

  9. Снимите с бензонасоса сетку и установите новую деталь.
  10. Установите бензонасос на место.

Нет питания на бензонасосе 2110, как проверить и устранить

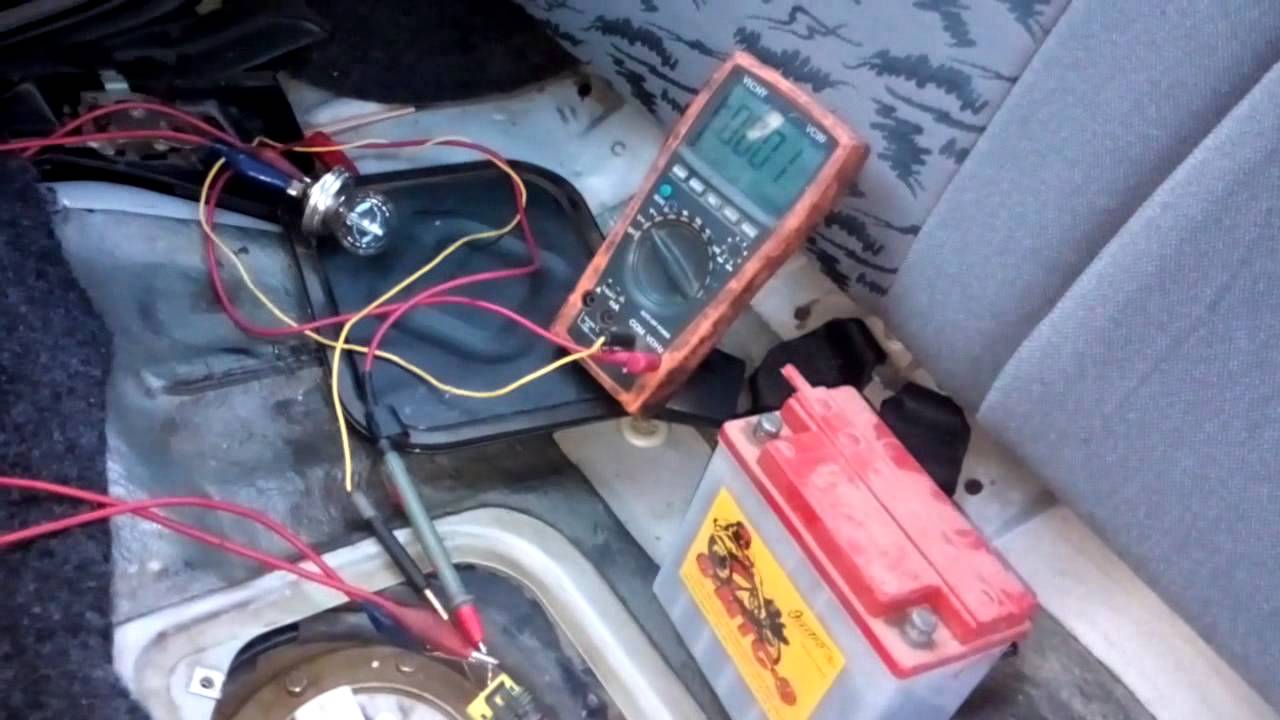

Проводка выходит на БН в количестве трех проводов: показатель уровня топлива, отрицательный и положительный. Причиной того, что бензонасос не качает, может быть элементарное отсутствие питания. Для проверки питания на бензонасос необходимо взять лампу на 12 Вольт и прикрепить ее провода на отрицательный и положительный контакты на внешнем разъеме БН. Когда вы повернете ключ зажигания, контрольная лампочка должна загореться. Если этого не произошло, то проблема заключается во внешних цепях. Для этого поочередно подключите отрицательный и положительный контакты, демонтированные с разъема БН, к массе топливного насоса, а затем к реле.

Если отрицательный контакт находится на массе, зажигание включено и лампа моргнула, значит контакт нерабочий, лампа не моргнула, значит нерабочий положительный контакт. Если контакт на реле, и лампа зажглась, значит проводка повреждена на участке от БН к реле.

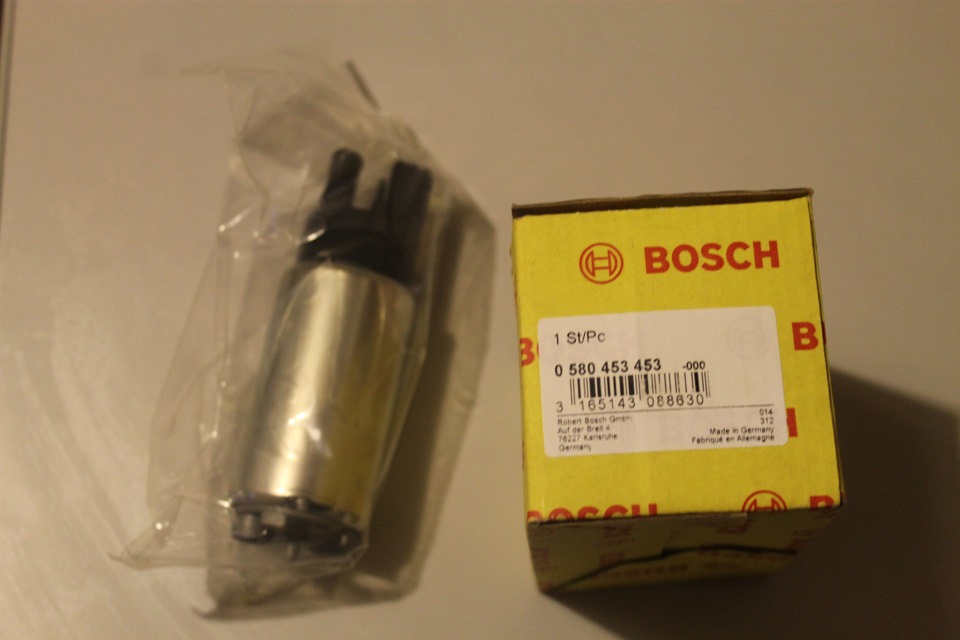

Сгорел моторчик бензонасоса, как проверить и заменить

Еще одной причиной выхода бензонасоса из строя может быть поломка моторчика — ключевого элемента, гоняющего топливо. Его работоспособность проверяется той же лампочкой: прикрепите ее провода к любой клемме моторчика и прокрутите зажигание. Если лампочка моргнула, моторчик можно выкидывать.
