Отопитель ваз 2107. Плохо греет печка ваз 2107, схема печки ваз 2107, как отремонтировать печку на ВАЗ 2107

Когда за окном становится все холоднее, каждый автовладелец задумывается о подготовке своей машины к зиме. Некоторые автолюбители ограничиваются заменой моторного масла и резины. Однако в проверке нуждаются все системы, которым придется работать при пониженных температурах. Печка тоже требует особого внимания, так как является одним из главных устройств автомобиля, обеспечивающих удобство и комфорт в холодный период.

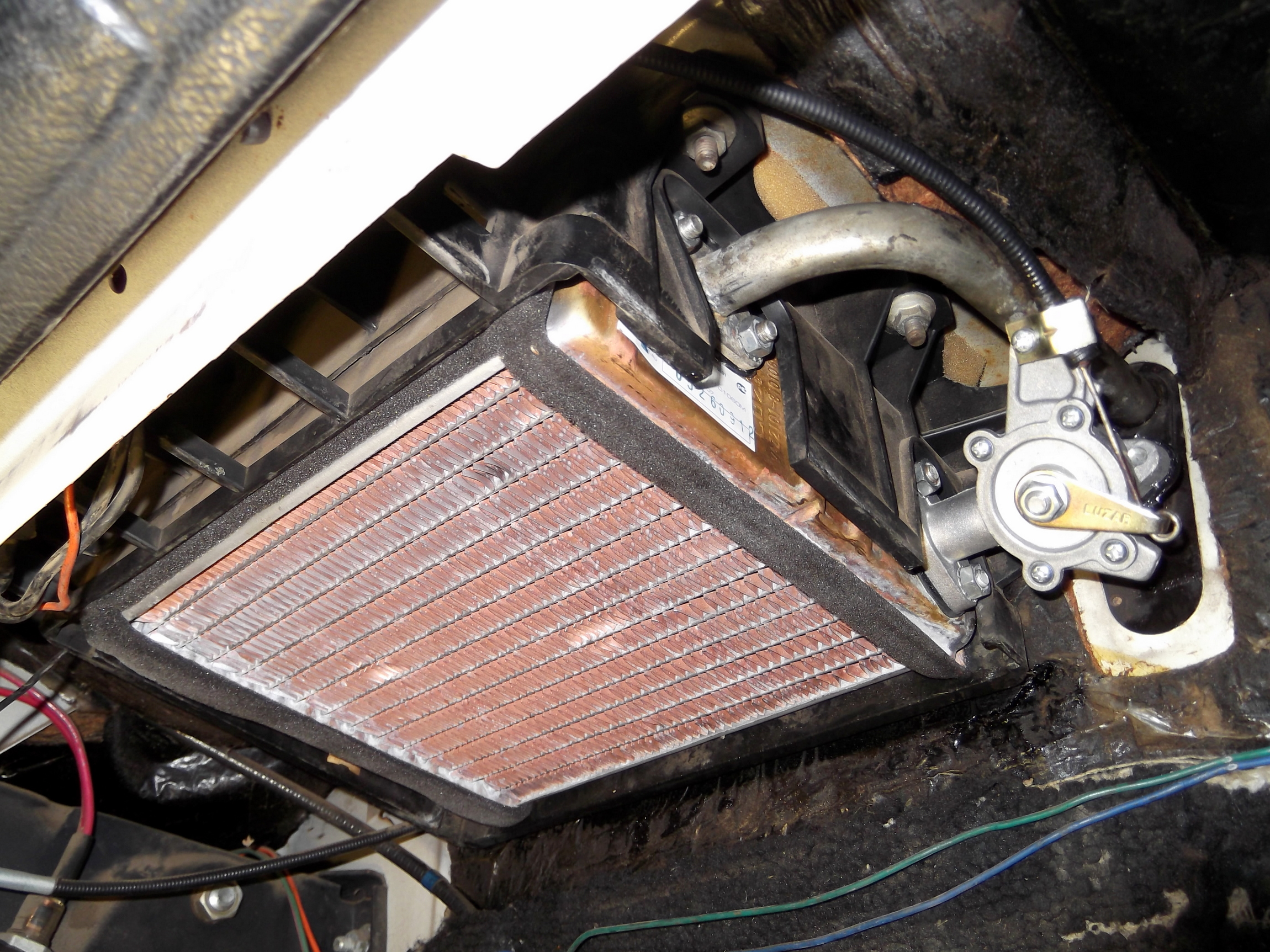

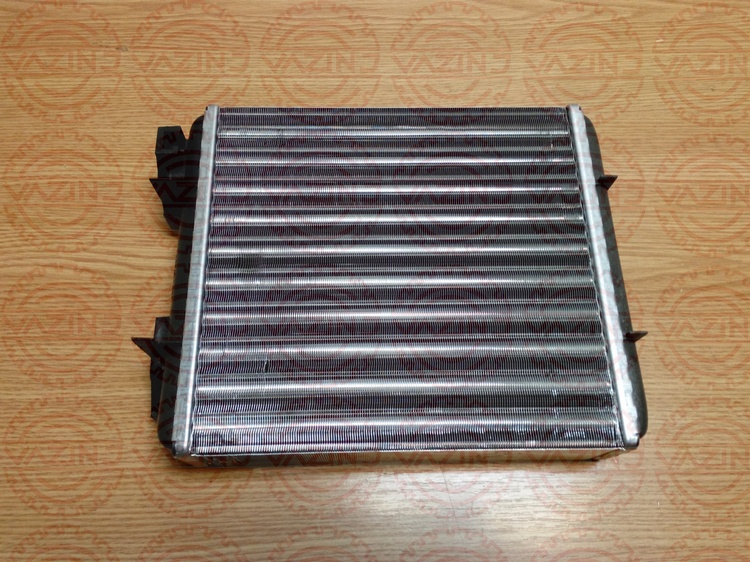

Где находится радиатор печки ВАЗ 2107?

Сама печка находится в салоне и прикреплена к перегородке двигательного отсека четырьмя шпильками. Радиатор отопителя расположен в кожухе, под ним находится вентилятор печки. Место соединения печки с кузовом автомобиля герметизировано резиновым уплотнителем.

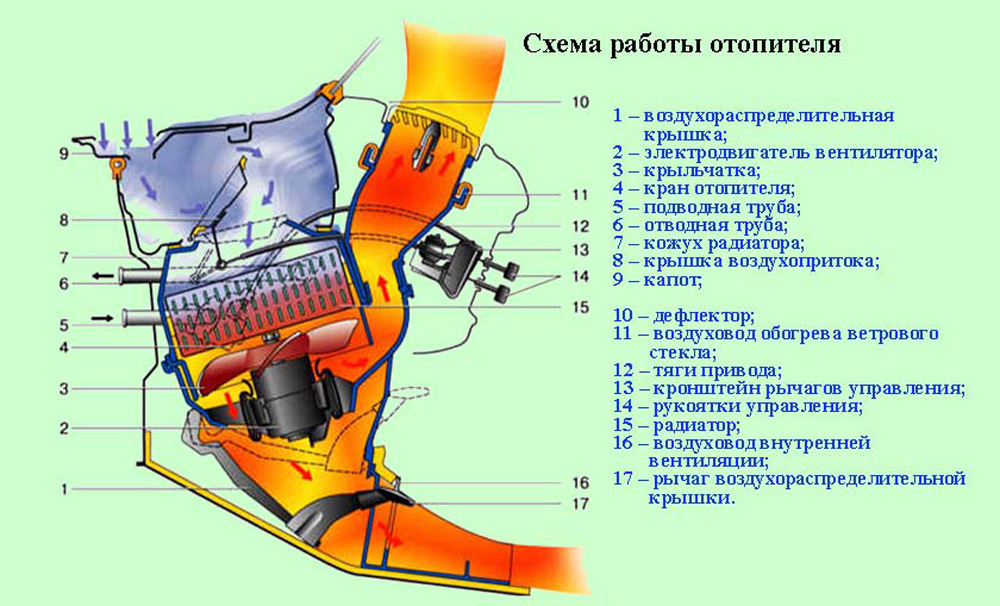

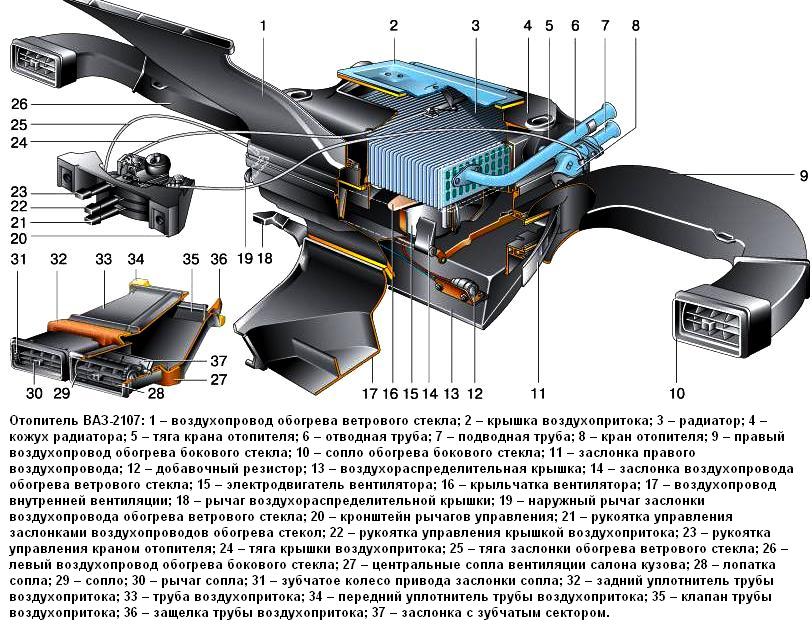

Устройство и принцип действия отопителя салона ВАЗ 2107

Схема отопления состоит из таких компонентов:

  • Отопитель, главная составляющая часть которого — радиатор. Он нагревает проникающий снаружи воздух.
  • Вентилятор печки (мотор) направляет в салон нагретый воздух. Он находится в специальном кожухе на эластичных подушках, которые гасят вибрацию.
  • Система управления печкой — кнопка вентилятора, три рычага управления режимами отопления.

Принцип действия системы отопления:

  • Воздух к печке поступает через «решетку» капота.
  • Позади отопителя в двигательном отсеке расположена коробка для воздухопритока, изолированная резиновым уплотнителем.
  • Воздух проходит посредством радиатора, где прогревается. Регулируется степень нагрева количеством горячей жидкости, которую регулирует кран отопителя. Он управляется гибкой тягой, которая идет от ручки управления.

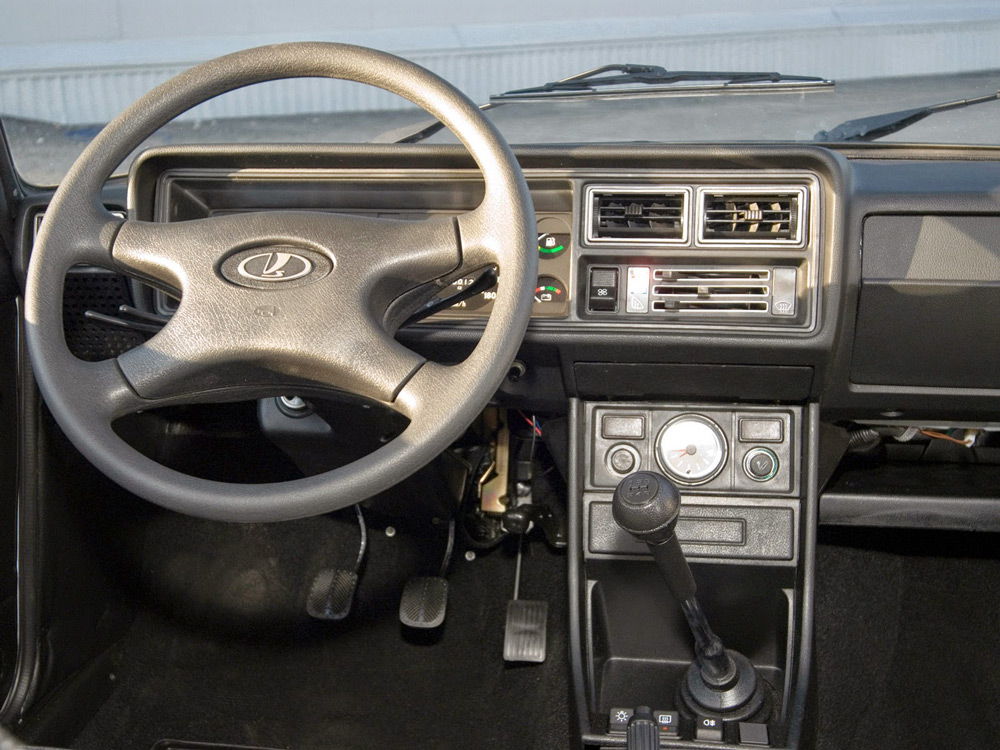

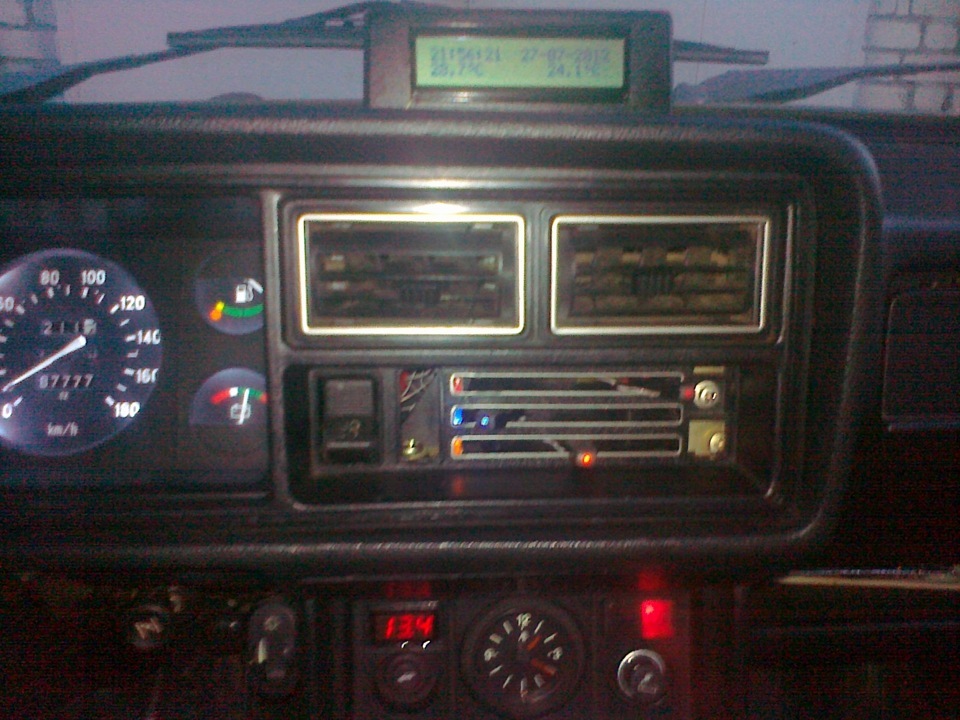

    Регулятор отопителя на панели приборов «семерки»

  • Воздух может поступать в салон самостоятельно на высокой скорости автомобиля под давлением, а может увлекаться вентилятором печки. Поэтому на высоких скоростях можно использовать систему отопления без дополнительных нагрузок на сеть питания.
  • Вентилятор может работать на трех скоростях: нейтральной, повышенной и низкой. Данные скорости обеспечиваются резистором, повышающим сопротивление цепи и уменьшающим скорость движения крыльчатки. Следует использовать принудительную циркуляцию воздуха на малых скоростях езды и в пробках.
  • Под воздействием вентилятора теплый воздух проходит по трубкам к боковым стеклам, ветровому стеклу и дефлекторам. При помощи решеток дефлекторов маршрут подачи воздуха можно изменить для направленного обдува.

Как расположены патрубки печки 2107?

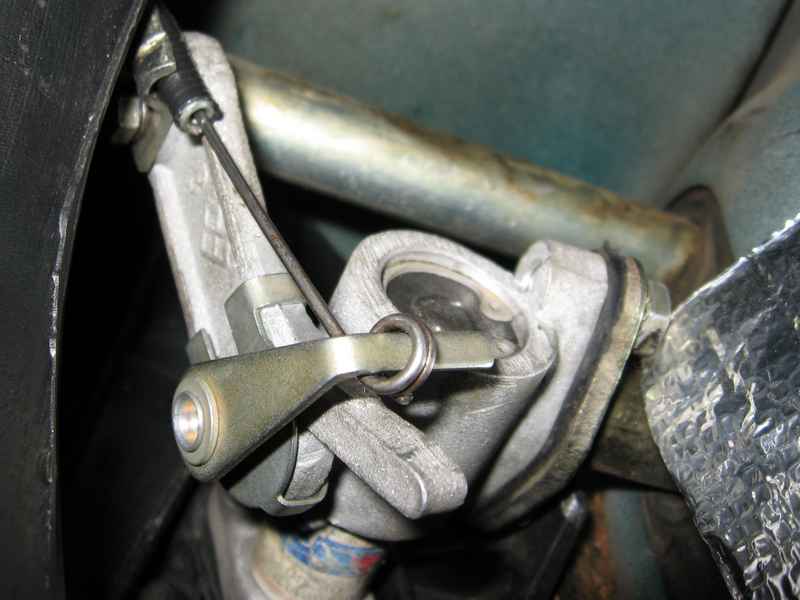

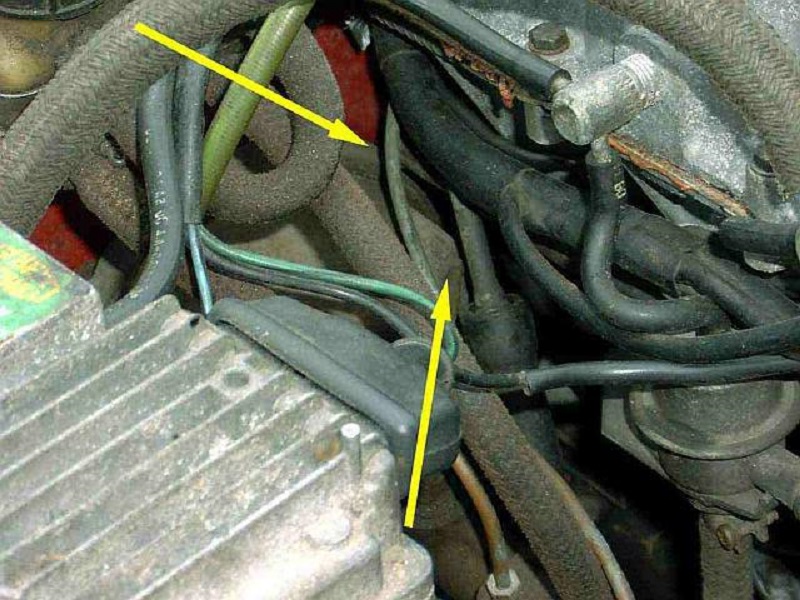

Радиатор отопителя имеет два патрубка: отводящий и подводящий. Они выведены в двигательный отсек и подсоединены к системе охлаждения мотора. Отверстие их вывода герметизировано резиновым уплотнителем, который крепится двумя саморезами. В подводящий патрубок встроенный кран печки. Его задача — регулировка поступления охлаждающей жидкости.

Основные недостатки отопителя 2107

Как известно, печка ВАЗ 2107 работает очень шумно, да и греет плохо. Поэтому ее часто подвергают модернизации. Чтобы в салоне было тепло, нужно увеличить количество подаваемого радиатором тепла. Проблема основывается на заводском вентиляторе печки, который слишком мал и поэтому не способен создать требуемого воздушного потока.

Основные неисправности отопления 2107 и как их устранить?

Зачастую в системе отопления «семерки» встречаются следующие неисправности:

  • Некачественное соединение трубок подачи воздуха и патрубков.
  • Течь краника и радиатора печки.
  • Неисправность электрооборудования отопителя — окисление проводов, поломка предохранителя или моторчика печки. Предохранитель расположен в специальном блоке подкапотного пространства автомобиля. Блок предохранителей находится на перегородке между двигательным отсеком и салоном со стороны пассажира.

Такие поломки отопительной системы может устранить даже начинающий автолюбитель. Более серьезные поломки приводят к потребности покупки новой печки.

Для устранения описанных выше неисправностей сделайте следующее:

  1. Для начала визуально осмотрите детали отопительной системы, для чего разберите печку и выполните очистку от частиц пыли и мусора, собравшихся за летнее время.
  2. Одной из наиболее распространенных проблем в системе отопления «семерки» является плохая герметизация воздуховодов отопителя. Данная проблема устраняется при помощи обработки щелей в пластмассовых компонентах корпуса печки силиконом. А отверстия возле патрубков утеплите ветошью. Устранение отверстий снизит потери тепла и будет сопутствовать быстрому прогреванию салона.
  3. Следующим этапом является проверка краника печки и радиатора на наличие течи.

    Это является главной головной болью обладателей отечественных машин. Если патрубки или краник отопителя подтекают, замените их на новые изделия.

    Параллельно замените уплотнительные стыковые прокладки. В случае подтекания самого радиатора, есть два варианта решения этой проблемы. Зачастую на ВАЗ 2107 стоит медный радиатор. Его можно запаять. Если же автомобиль оборудован радиатором из меди, тогда он не подлежит ремонту и необходимо заменить его.

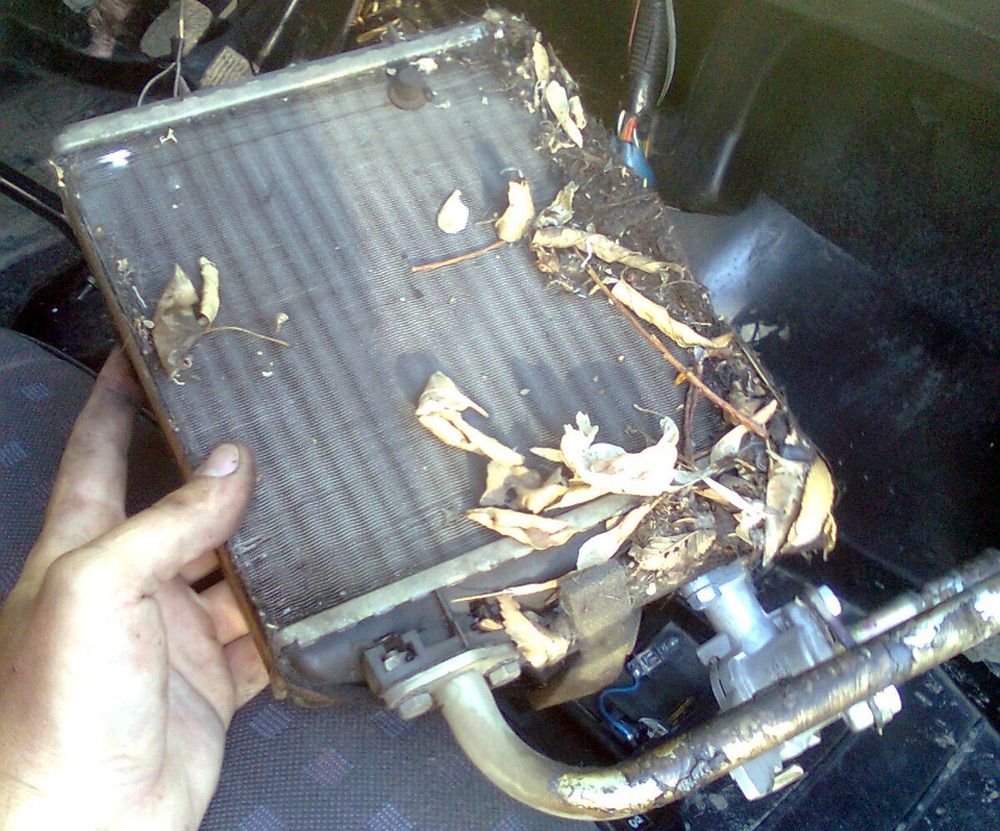

  4. Если после выполнения описанных профилактических действий в салон вашего авто все еще поступает холодный воздух, причина может быть в забитом радиаторе. В таком случае потребуется его чистка. Также промойте все патрубки и шланги.

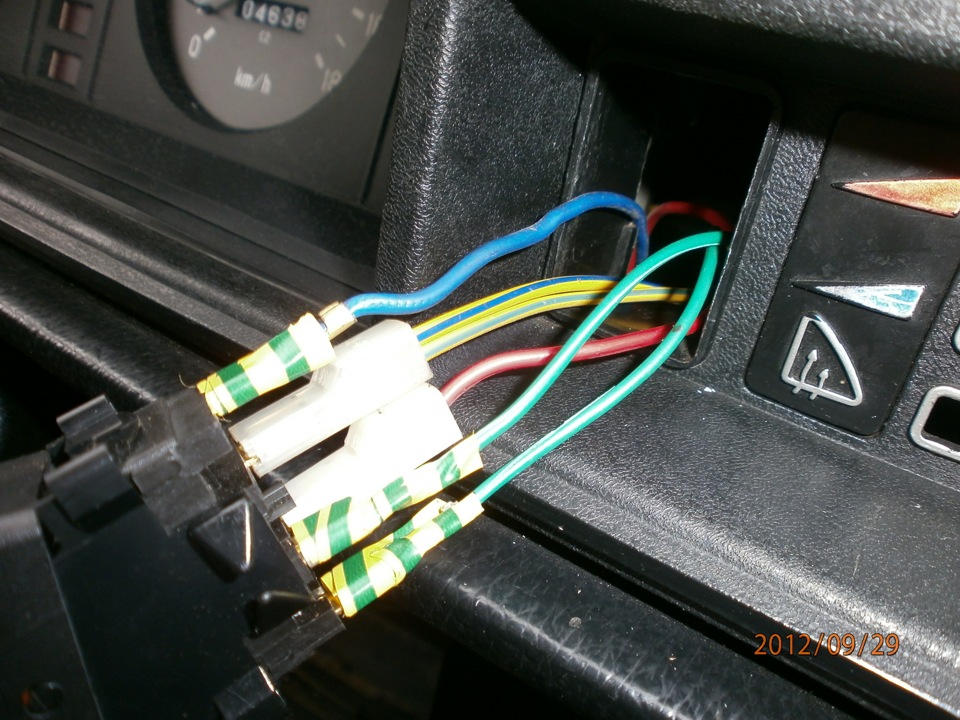

  5. В целях профилактики осмотрите проводку отопителя на предмет окисления либо плохой изоляции контактов, чтобы избежать замыканий, перегорания предохранителя и моторчика системы отопления. Если печка работает, достаточно визуального осмотра. В противном случае нужно проверять функционирование компонентов электроцепи при помощи тестера.

Ремонт радиатора отопления 2107 своими руками пошагово

инструменты и материалы

Для выполнения работ потребуется комплект торцевых и рожковых ключей и крестовая отвертка.

демонтаж радиатора

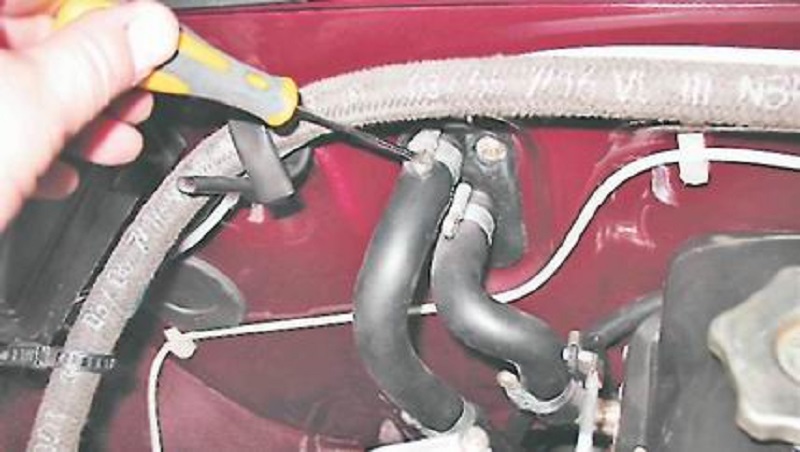

  1. Ослабляем крепежные хомуты шлангов печки, которые находятся в отсеке мотора.
  2. С патрубков радиатора печки снимите шланги. При этом возможна незначительная утечка антифриза.
  3. Откручиваем саморезы, которые крепят резиновый уплотнитель.
  4. Демонтируем уплотнитель.
  5. Откручиваем панель магнитолы.
  6. Отсоединяем тросик от крана печки.
  7. На кожухе вентилятора демонтируем скобы.

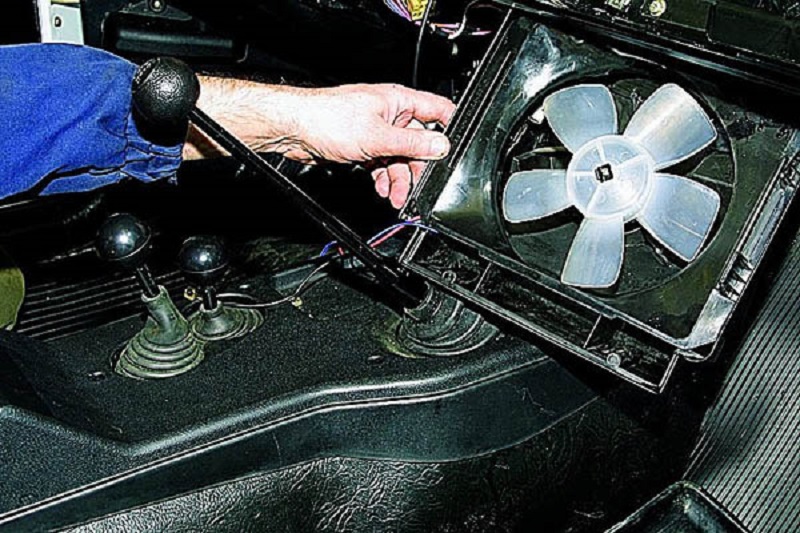

  8. Опускаем вниз кожух.

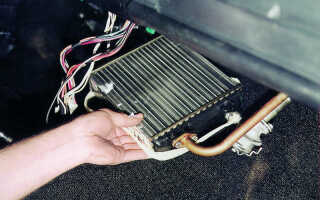

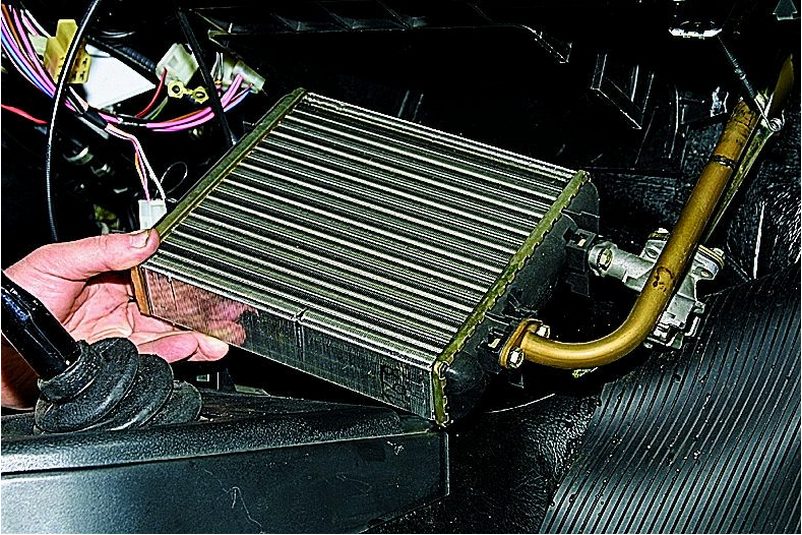

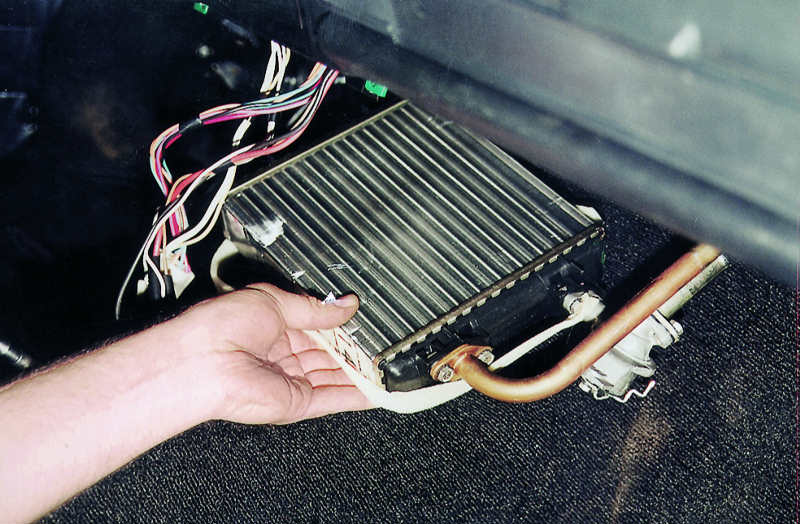

  9. Вынимаем радиатор отопителя.

ремонт радиатора

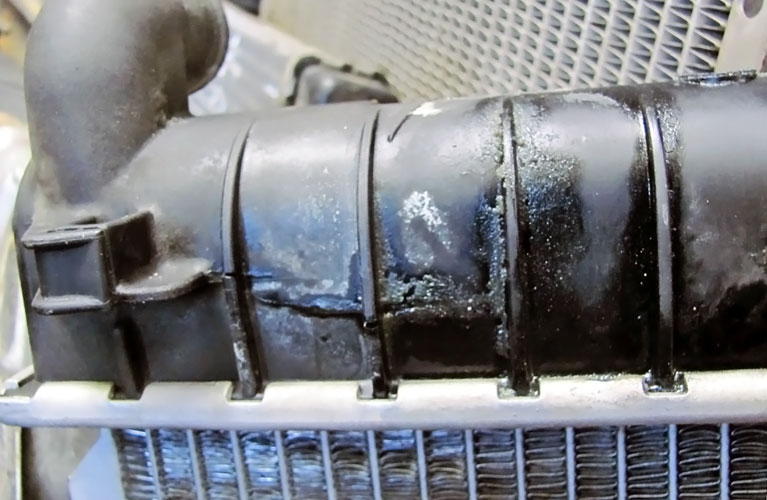

Действия по ремонту радиатора зависят от причины и типа поломки. К примеру, засоренный радиатор промойте напором воды. Если на стенках сот есть накипь, удалите ее с помощью специального средства, который ее растворяет. Течь в медном или латунном радиаторе необходимо запаять. С помощью припоя и мощного паяльника можно заделать трещину или отверстие. Потекший алюминиевый радиатор необходимо заменить.

сборка печки

Сборка отопителя выполняется в обратной последовательности. Работа имеет несколько особенностей:

  • Резиновые прокладки замените на новые и смажьте их силиконовым герметиком.
  • Перед сборкой отопителя прикрепите к радиатору патрубки и кран.
  • Не нужно перетягивать гайки, иначе можете раздавить прокладки.
  • Прежде чем надевать резиновые шланги, обработайте металлические патрубки радиатора герметиком.
  • Когда отопитель будет собран и подсоединен, долейте антифриз в систему и проверьте ее герметичность.

Как улучшить работу печки ВАЗ 2107, способы модернизации

Не редко параллельно выполнению профилактики неисправностей отопителя и ее настройки автовладельцы модернизируют отопительную систему для ее более эффективной работы.

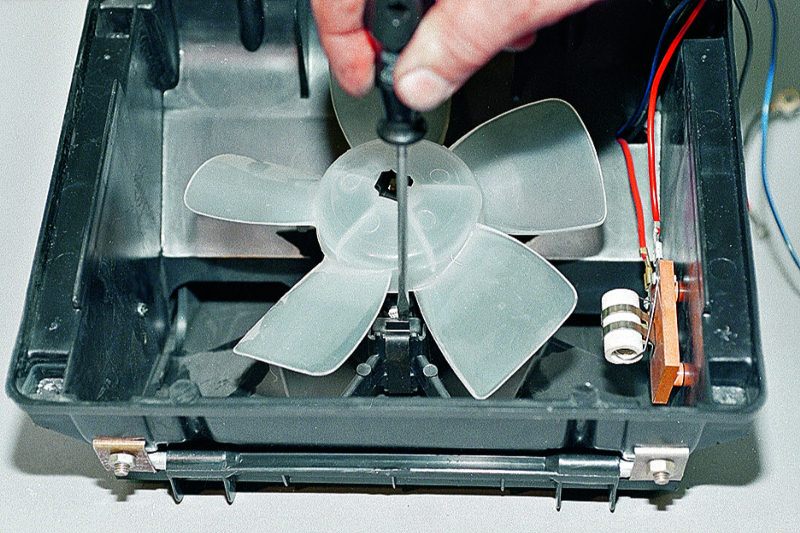

Зачастую в данных целях штатный вентилятор и резистор меняются на изделия от ВАЗ 2108. Новый вентилятор имеет больший размер, благодаря чему подается большее количество тепла, и салон автомобиля прогревается быстрее. Новый вентилятор стает на посадочное место фактически без доработок. Нужно лишь срезать один аэродинамический гребень с крыльчатки. После этого также понадобится замена кнопки активации вентилятора на кнопку от «восьмерки».

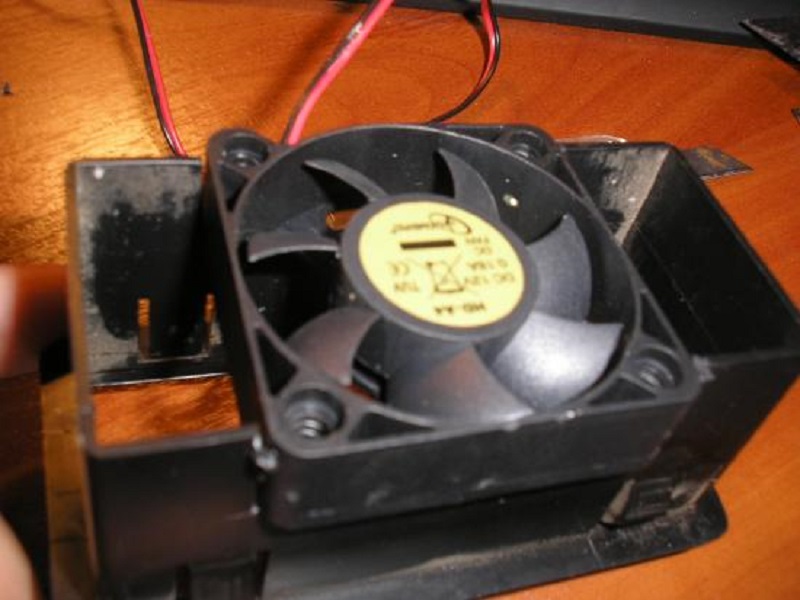

Чтобы улучшить обдув боковых стекол, в некоторых случаях автовладельцы дополнительно устанавливают в дефлекторы маленькие вентиляторы. Такие доработки вместе с профилактическими работами гарантируют тепло и комфорт в салоне автомобиля даже в самый холодный период.

Основные правила эксплуатации и ухода за радиатором ВАЗ 2107

Своевременная диагностика, профилактические проверки и очистки элементов системы отопления обеспечивают качественную работу печки. Специалисты рекомендуют проверять систему отопления на «семерке» хотя бы два раза в год и проводить профилактические промывки радиатора хотя бы раз в год. С выполнением настроек печки и профилактических очисток любой автовладелец справится самостоятельно, для чего нужно лишь разобраться в устройстве отопительной системы салона и принципе ее работы. Для этого проще всего всегда иметь под рукой руководство по эксплуатации вашего авто.

Советы профи

Не следует откладывать на потом мероприятия по улучшению работы системы отопления. Правильный уход является гарантией бесперебойной работы печки и комфортного температурного режима в салоне в любое время.
