Регулировка карбюратора 2106, как настроить карбюратор на 2106?

На сегодняшний день существует довольно большое количество различного рода руководств и инструкций, которые подробно описывают регулировку карбюратора с применением газоанализатора. Преимущество этого способа — его максимальная эффективность. Но такое специализированное устройство имеет далеко не каждый автолюбитель. А специалисты, у которых есть такой прибор, недешево оценивают свои услуги. Тем не менее, имея некоторые базовые знания устройства карбюратора и минимальный набор инструментов и приспособлений, фактически любой автомобилист может самостоятельно отрегулировать карбюратор ВАЗ 2106. Об этом далее в статье.

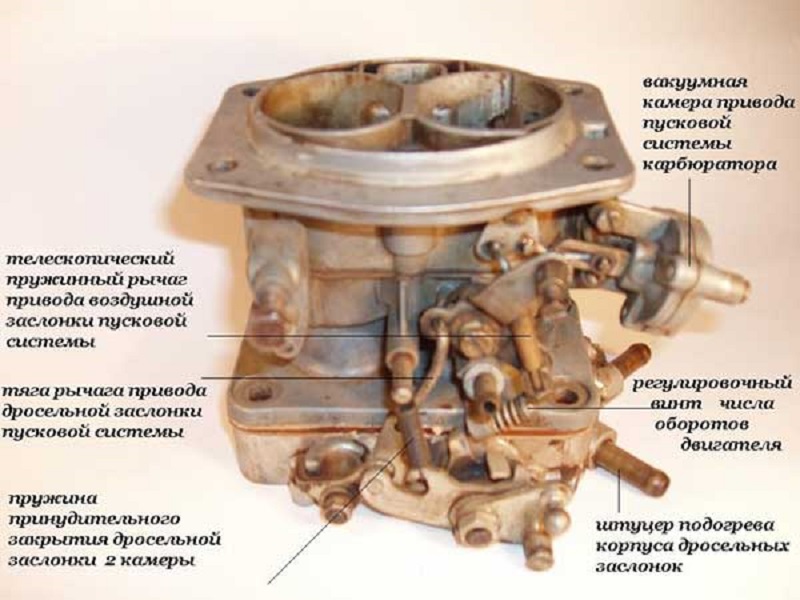

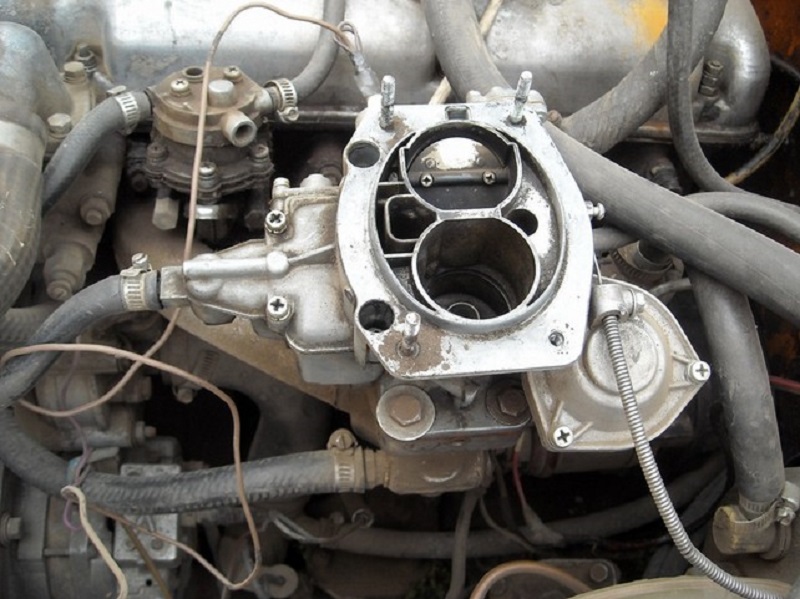

Карбюратор ВАЗ 2106 устройство

Чтобы правильно отрегулировать карбюратор, нужно хотя бы немного знать его устройство и принцип действия. Мы не станем разбирать конструкцию до тонкостей, просто ознакомимся с основными системами, обеспечивающими оптимальное функционирование карбюраторного двигателя.

К таким системам относятся:

  • Система холостого хода.
  • Насос-ускоритель.
  • Эконостат.
  • Система дозировки топлива.
  • Топливные фильтры.
  • Механизм управления дроссельной заслонкой.
  • Механизм управления заслонкой обогащения смеси.

Принцип работы карбюратора ВАЗ 2106?

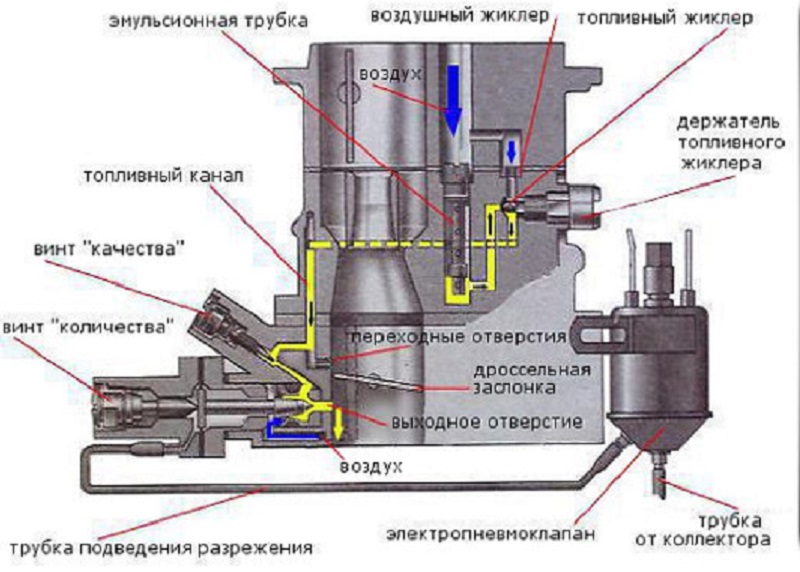

Поплавковая камера предназначена постоянно поддерживать уровень топлива. В камере есть поплавок, соединенный с игольчатым клапаном: при падении уровня топлива поплавок опускается вниз, открывая клапан, и топливо поступает в поплавковую камеру. Она наполняется и поплавок всплывает, перекрывая клапан иглой, чтобы топливо больше не попадало в камеру. Затем горючее течет по трубке распылителя, после чего поступает в смесительную камеру, в которой оно смешивается с воздухом, что поступает из впускного патрубка.

Воздушный фильтр в карбюраторном двигателе, как правило, расположен прямо над карбюратором. Чтобы топливо в требуемых порциях поступало в смесительную камеру, используются жиклеры. Они являют собой пробки с отверстиями различного диаметра. Диффузор выглядит как конус с отверстием на конце. Он увеличивает скорость воздушного потока и создает эффект разрежения. При помощи дроссельной заслонки регулируется количество смеси а она (заслонка) управляется педалью акселератора.

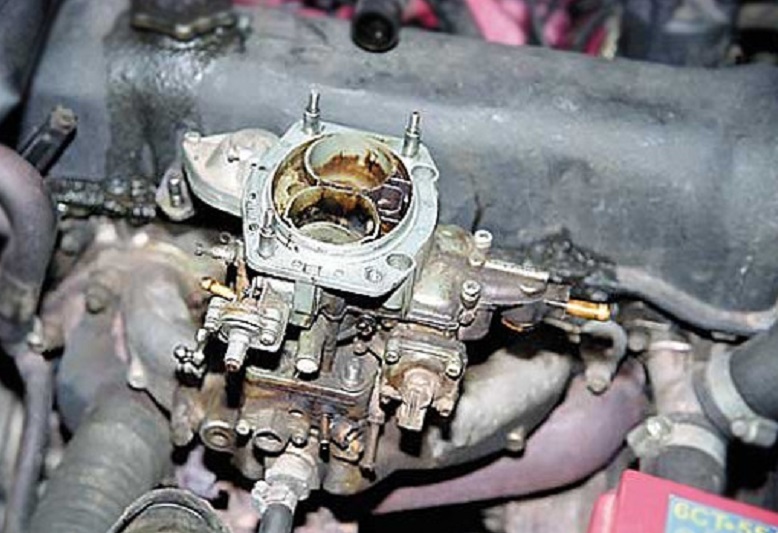

Признаки не отрегулированного карбюратора?

Существует ряд симптомов, которые свидетельствуют о том, что необходимо отрегулировать карбюратор.

Признаки того, что устройство готовит обогащенную смесь и требуется его настройка:

  1. Частый перегрев мотора.
  2. Повышенный топливный расход.
  3. Потеря мощности.
  4. Хлопки и черный дым с выхлопной трубы.

Приготовление обедненной смеси выражается следующими симптомами:

  1. Перегрев двигателя.
  2. Потеря мощности.
  3. Хлопки в карбюраторе.

Безусловно, не всегда нужно хватать отвертку и регулировать карбюратор — возможно, дело совсем в другом. К примеру, если холостые обороты плавают, это не всегда указывает на потребность отрегулировать холостой ход. Такой симптом также может говорить о пробое диафрагмы усилителя тормозов или подсосе воздуха посредством прокладки впускного коллектора. Поэтому нельзя дать точных рецептов для устранения какой-либо неполадки. К вопросу необходимо подходить комплексно, учитывая взаимосвязь между системами автомобиля.

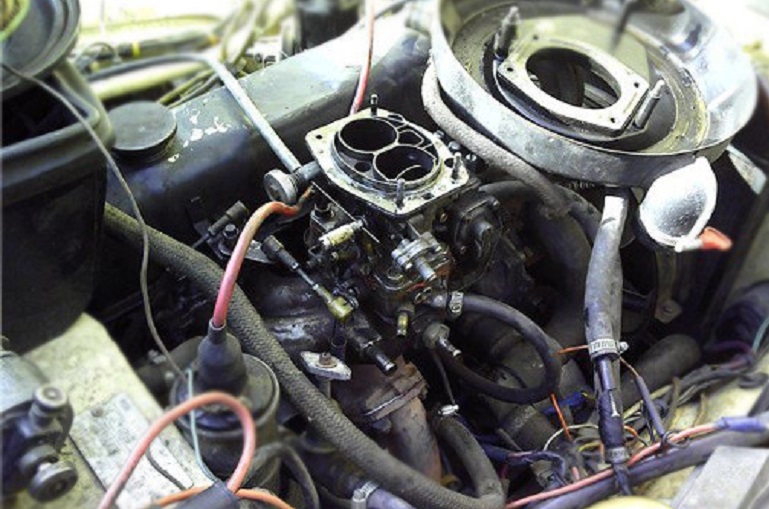

Что нужно проверить в работе автомобиля перед регулировкой карбюратора?

Если вы затеяли настройку карбюратора, нужно проверить функционирование всех систем и узлов, управляющих его работой. Проверка начинается с внешних управляющих компонентов. Сначала проверяется привод дроссельных заслонок, затем — работа воздушной заслонки. После этого убедитесь в целостности и надежной фиксации возвратных пружин дроссельной и воздушной заслонок, рычагов привода дроссельных заслонок, а также тяг соединений приводов дроссельной и воздушной заслонок.

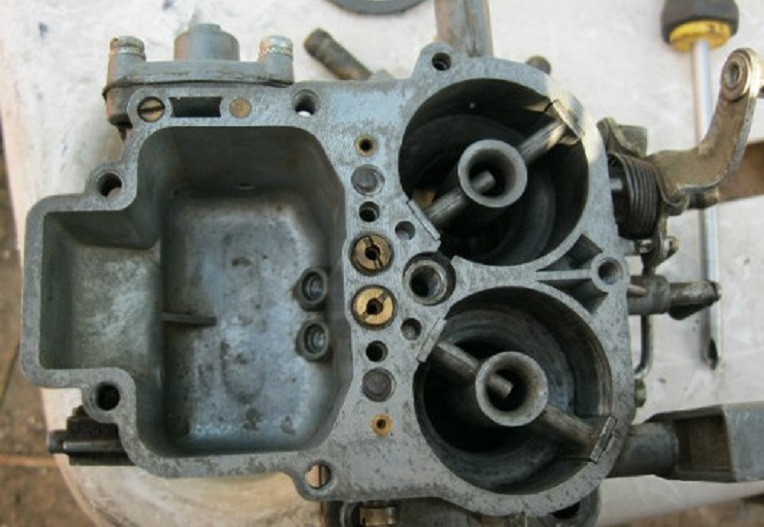

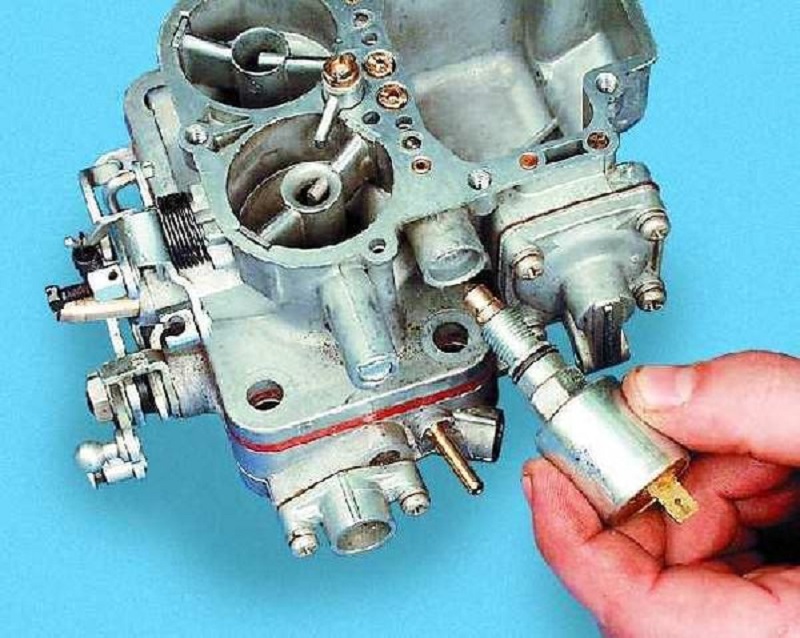

Работа ускорительного насоса проверяется посредством резкого нажатия на педаль. Также проверьте работу диафрагмы пневмопривода. Когда внешний осмотр карбюратора будет окончен, очистите основные жиклеры, распылители карбюратора. Вам понадобится убрать с карбюратора крышку и, с помощью воздушного насоса либо резиновой груши, выполнить очистку поплавковой камеры от возможного конденсата и осадка на дне.

Затем промойте чистым топливом все каналы и жиклеры карбюратора. По окончании работ продуйте каналы и жиклеры воздухом. Также не забудьте проверить состояние сетчатого фильтра.

Регулировочные винты, что они регулируют?

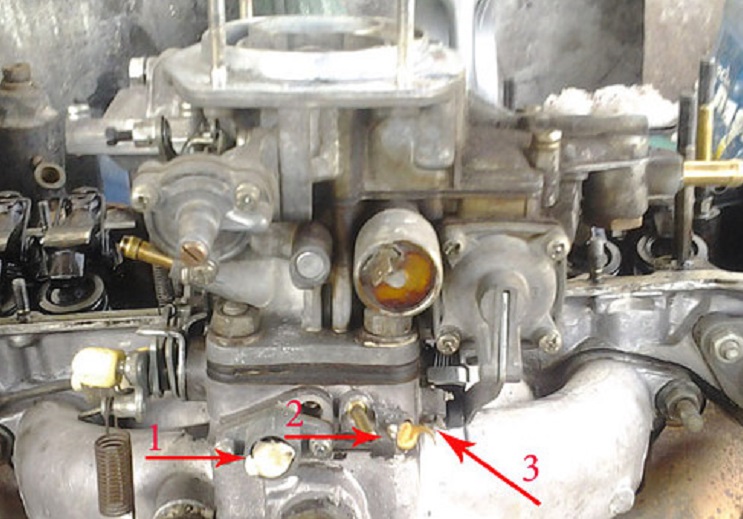

На фото обозначены три основных винта, которыми регулируется карбюратор. Первый отвечает за количество смеси, то есть первым винтом регулируется величина оборотов двигателя на холостом ходу. Вторым винтом (винтом «качества») регулируется пропорция топлива и воздуха, попадающих в карбюратор. Что касается третьего винта, то с его помощью регулируется положение дроссельной заслонки.

Регулировка карбюратора ВАЗ 2106 своими руками (пошагово)

Обязательным моментом при регулировке карбюратора является подготовка места для выполнения ремонтных работ:

  • В первую очередь подготовьте место, где вы будете разбирать и регулировать карбюратор. Застелите его чистой ветошью.
  • Далее подготовьте инструменты. Вам потребуется плоская и крестовая отвертки, а также комплект накидных и гаечных ключей.
  • Затем подготовьте ремкомплект для карбюратора, состоящий из разных металлических и резинотехнических изделий, а также ряда материалов, которые понадобятся при проведении работ. Продается такой комплект в любом магазине автозапчастей.
  • Последний подготовительный этап — разборка карбюратора.

Регулировка поплавка карбюратора ВАЗ 2106

Желательно начинать настройку карбюратора с регулировки поплавка, поскольку он является одним из основополагающих компонентов этого агрегата. Чем выше находится поплавок, тем больше насыщенной кислородом получается горючая смесь. Это нормально до конкретного уровня, выше которого уже не наблюдается прироста в производительности мотора, а вот расход горючего на каждый километр езды продолжает возрастать. Кроме того, увеличивается токсичность выброса, что является очень важным моментом, поскольку «шестерка» не имеет достаточный уровень герметичности, и в салон попадают отработавшие газы, причем в немалом количестве.

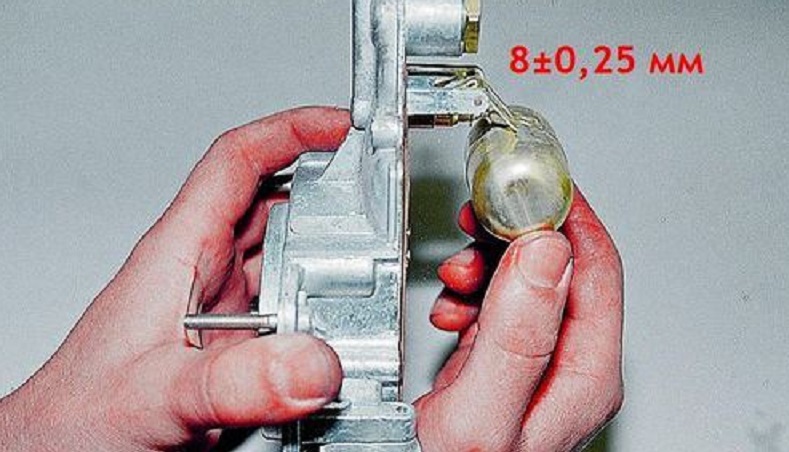

Во избежание таких проблем, нужно подогнать язычок поплавочного механизма. Выставите его таким образом, чтобы его ход составлял 8 мм. Если будет больше, вы увеличите токсичность и расход, если меньше — потеряете в мощности.

Регулировка смеси карбюратора ВАЗ 2106

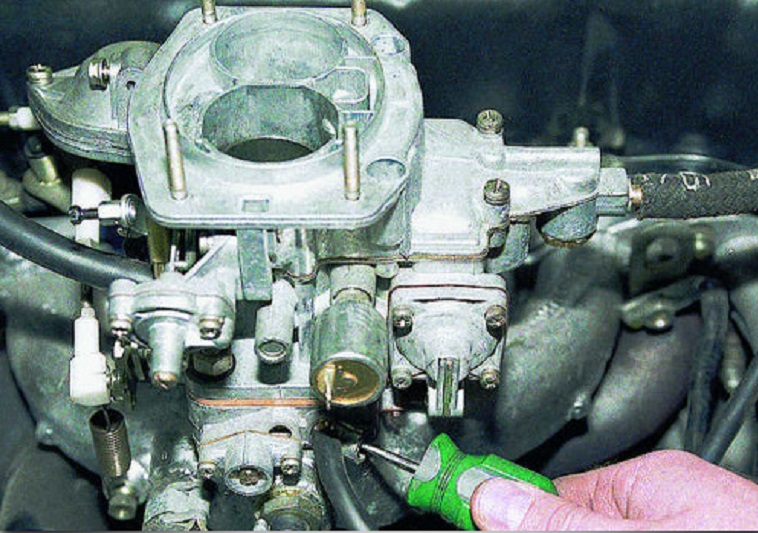

Регулировка смеси карбюратора «шестерки» — это регулировка его функционирования на холостом ходу. Суть в том, что во время сбоев в функционировании холостого хода увеличивается расход горючего при прогревании авто, а также могут начаться достаточно серьезные сбои двигателя при езде. Поэтому регулировка карбюратора не может быть выполнена без настройки холостого хода.

Карбюратор ВАЗ 2106 регулировка холостого хода видео

Порядок работ:

  1. В первую очередь выполните запуск мотора и дайте ему прогреться до рабочей температуры.
  2. Определите местоположение регулировочных винтов «качества» и «количества», отвечающих за параметры смеси.
  3. Винты необходимо завернуть до упора, а затем открутить на 2-3 оборота.
  4. Далее, управляя винтами регулировки, выставите требуемые параметры карбюратора.

Регулировка тяг карбюратора ВАЗ 2106 видео

Порядок работ:

  1. Откручиваем и снимаем корпус системы очистки и фильтрации воздуха.

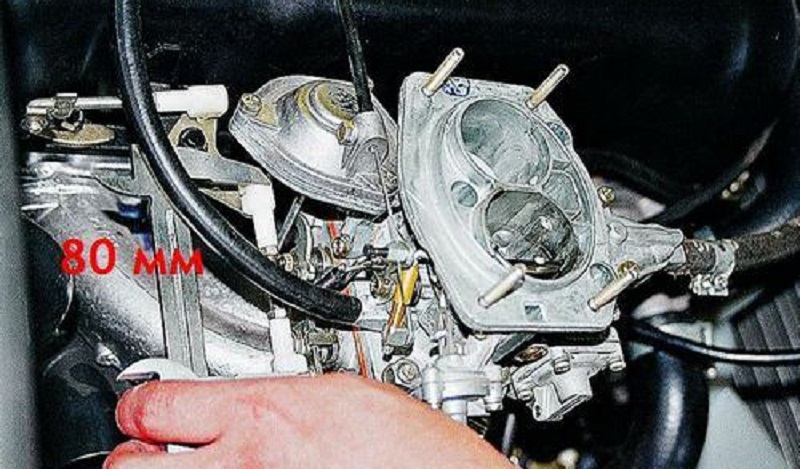

  2. Замеряем расстояние между центральными направляющими тяг, которое должно составлять ровно 80 мм. В противном случае с помощью гаечного ключа на 8 мм и плоской отвертки выставьте требуемое расстояние.
  3. Проверьте работу акселератора. Если дроссель открывается с не полной амплитудой, вам необходимо снять наконечник тяги (дроссель при этом должен быть закрыт) и прочистить этот узел.
  4. Проверьте длину тяги и сравните со значением, которое указано в сервисной книге на авто. Если тяга недостаточной длины, ослабьте тросик.

Советы профи: как проверить качество регулировки карбюратора ВАЗ 2106

Для проверки качества регулировки карбюраторного устройства запустите силовой агрегат и проверьте его работоспособность на холостом ходу. Мотор не должен «троить». В условиях резкого отпускания педали акселератора либо нажатия на нее не должно появляться «провалов». Кроме того, при резком торможении движок не должен глохнуть. Однако если такое происходит, немного открутите регулировочный винт «качества», чтобы обогатить качество смеси.
