Замена диска сцепления ВАЗ, как заменить сцепление ВАЗ 2107 своими руками

Предназначение системы сцепления в автомобиле – мягко, без резких рывков снимать нагрузку с двигателя, обеспечивая при этом плавный старт транспортного средства. Это позволяет в разы уменьшить износ деталей и продлить срок их работы. Каких-то конкретных сроков для замены этого агрегата нет, так как все зависит от условий работы авто и манеры вождения владельца. Рекомендуется проводить диагностику сцепления через каждые 80 000-100 000 км.

Сцепление ВАЗ, устройство и принцип действия

На автомобили марки ВАЗ 2107 устанавливается сухое однодисковое. Сцепление постоянно замкнуто. Агрегат соединяет коленвал двигателя и первичный вал коробки передач автомобиля. С его помощью осуществляется разрыв крутящего момента, который поступает от двигателя на КПП. Благодаря своей конструкции, сцепление обеспечивает плавное включение передач за счет проскальзывания рабочих дисков.

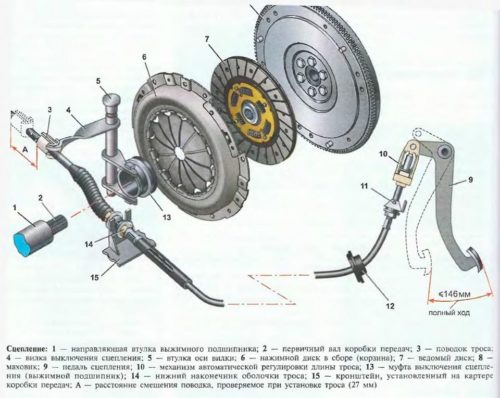

На ВАЗ 2107 сцепление устанавливают на маховике. Само сцепление закрыто специальным защитным алюминиевым картером. Картер крепится в четырех точках болтами к блоку цилиндров. На первичном вале коробки передач, на шлицах свободно устанавливается ступица. К ступице крепится ведомый диск, имеющий специальные прорези, которые делят его на 12 ровных частей. С двух сторон на ведомый диск крепятся фрикционные накладки.

От диска к ступице усилие передает гаситель крутильных колебаний, или демпфер. Корзина сцепления крепится к маховику в шести точках болтами. Сама корзина состоит из кожуха, диска и нажимной диафрагменной пружины. Нажимной дик крепится на кожухе свободно. Ведомый диск сцепления, под давлением диафрагменной пружины плотно фиксируется между маховиком и нажимным диском.

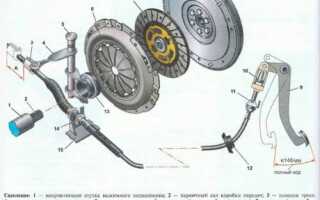

Включение/выключение сцепления на авто марки ВАЗ 2107 осуществляется из салона подвесной педалью с гидравлическим приводом. Педаль находится на одной оси с педалью тормоза, которая крепится на перегородке отделяющей салон от двигателя. На верхнюю часть педали прикреплена специальная пружина, которая облегчает выключение сцепления. Кроме этого, к педали на шарнире крепится толкатель. Ход педали жестко ограничен – с одной стороны – регулировочным винтом, с другой – ходом самого поршня в цилиндре привода сцепления.

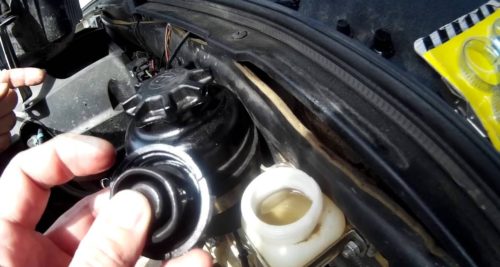

Главный цилиндр сцепления закреплен двумя гайками к узлу педалей авто (находится в моторном отсеке). Цилиндр соединяется шлангом с бачком гидравлики. Сам бачок находится на перегородке между салоном и отсеком двигателя, с левой стороны. Бачки делают из специальной полупрозрачной пластмассы, что позволяет контролировать уровень жидкости в системе. Крышка бачка снабжена плотным гофрированным успокоителем жидкости.

В главный цилиндр сцепления жидкость подается через штуцер трубопровода, который подводит ее к рабочему цилиндру. Второй конец трубопровода соединяется с наконечником шланга привода жидкости. Наконечник крепится в кронштейне кузова.

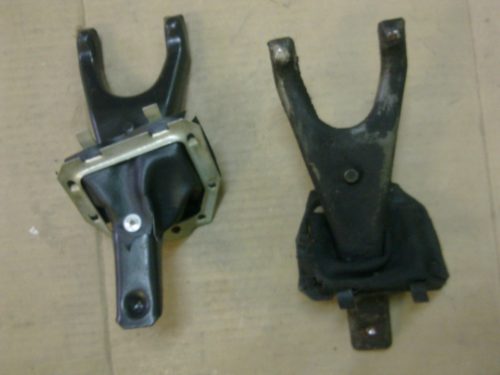

Рабочий цилиндр крепится в двух точках на болты к картеру сцепления. Роль толкателя вилки сцепления выполняет шток цилиндра. Вилка крепится на шаровой опоре, которая размещается в картере сцепления. Один ее конец упирается в гайку толкателя, другой, с фигурной пружиной, плотно прижат к муфте выжимного подшипника, которая крепится к втулке крышки КПП.

Когда двигатель работает, обе части сцепления работают как одно целое. Крутящий момент идет от коленвала на первичный вал КПП. При нажатии педали сцепления, усилие с помощью гидравлического привода передается на вилку, которая проворачивается на шаровой опоре. Вилка двигает выжимной подшипник по втулке. В свою очередь, подшипник давит на пружину корзины сцепления. Пружина, находящаяся на опорных кольцах, сжимается и отводит нажимной диск в сторону от ведомого. Таким образом, первичный вал КПП отключается от коленвала, и подача крутящего момента прерывается. После того как педаль сцепления возвращается в исходное положение, все детали с помощью пружины возвращаются на исходную, и крутящий момент восстанавливается.

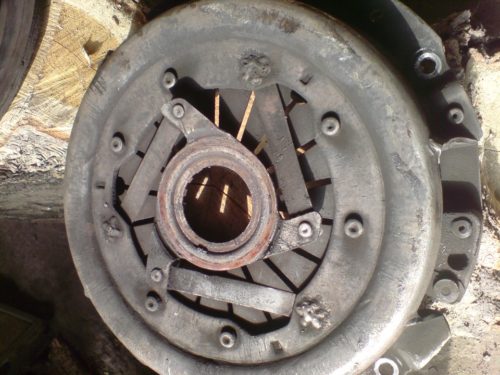

Причины потери работоспособности сцепления

Самые распространенные причины выхода из строя сцепления:

• Выработка и замасливание, а также повреждение и выработка фрикционных накладок.
• Отсутствие зазоров , а также чересчур большие зазоры в системе выключения сцепления.
• Воздух в гидравлике.
• Течь в гидроприводе и главном цилиндре.

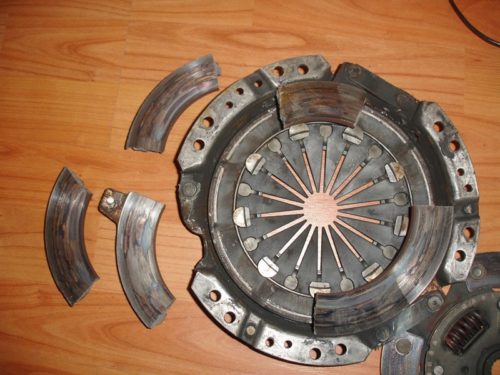

• Повреждение и деформация дисков.
• Слабые заклепки.
• Заедают шлицы в ступице ведомого диска, а также механизма привода сцепления вследствие износа.
• Выработка подшипников.
• Вышедшая из строя пружина гасителя колебаний.
• Неисправная вилка или пружина вилки.
• Изношенные уплотнительные кольца, и, как следствие, нарушенная герметичность.

Для устранения всех вышеперечисленных неприятностей можно заменить отдельные детали, но надежнее будет поменять всю систему целиком.

Признаки поломки сцепления

Момент, когда сцепление нуждается в ремонте, определить довольно просто по следующим признакам:

• Посторонний шум, щелчки, скрежет при переключении скоростей.
• Сцепление «буксует, особенно это заметно при нагрузке.
• Полностью не отключается, «ведет».
• Сцепление дребезжит.
• Автомобиль дергается при старте.

На что следует обратить внимание для уточнения диагноза поломки сцепления

При наборе скорости или торможении автомобиля для переключения шестерней в КПП коленчатый вал постоянно отключается и подключается к силовой передаче. Данная операция производится очень часто и интенсивно, так что со временем признаки неисправности сцепления становятся все более явными. Все неисправности сцепления делятся на два общих вида: неполное включение сцепления (ведет) и неполное выключение сцепления (буксует).

Любой опытный автовладелец знает, как проверить сцепление на полное выключение. Для этого двигатель запускают на малых оборотах, полностью выжимают педаль сцепления и включают первую передачу. Если она включилась легко, значит сцепление полностью отключило привод – все в порядке.

Когда в движении вы слышите запах гари, на крутом подъеме авто резко теряет скорость, да и вообще, плохо ускоряется – «пробуксовка» сцепления налицо. То есть, сцепление до конца не выключается – оба диска смыкаются недостаточно плотно.

Очень простой и одновременно очень надежный способ самостоятельно диагностировать неполадки сцепления:

Для начала прогревают двигатель для того чтобы холодное густое масло не создавало дополнительного сопротивления. Далее авто ставят на «ручник». Делать это нужно на ровной поверхности, без крутых уклонов. После этого двигатель разгоняют до 1500-1700 оборотов, выжимают педаль сцепления, включают первую передачу, после чего плавно отпускают педаль.

В результате двигатель должен заглохнуть. Двигатель не заглох, или двигатель заглох через некоторое время – сцепление однозначно требует ремонта или замены.

Замена диска сцепления ВАЗ 2107

Сначала необходимо сделать правильный выбор рабочего места. Это может быть эстакада, подъемник или смотровая яма. Если нет возможности использовать эти рабочие места, автомобиль можно поднять на домкрате, чтобы появился доступ к сцеплению снизу. При этом не стоит забывать о технике безопасности – колеса необходимо надежно зафиксировать и поставить авто на ручной тормоз, чтобы в процессе работы машина не покатилась.

инструменты, приспособления, расходные материалы

Перед началом ремонтных работ необходимо приготовить следующие инструменты и материалы:

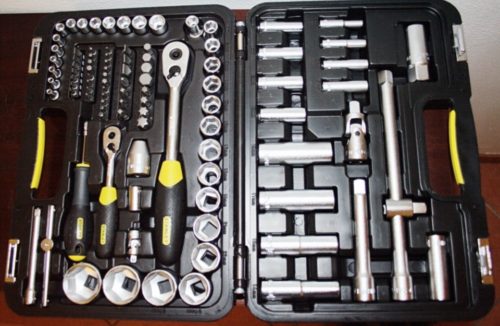

• Комплект ключей.
• Отвертки – плоская и фигурная.
• Плоскогубцы.
• Чистые ветоши.
• Домкрат.
• Ремкомплект или новое сцепление в сборе.

При покупке нового ремкомплекта не стоит экономить – покупайте оригинальные запчасти, лучше в комплекте.

последовательность проведения ремонтных работ, советы профи

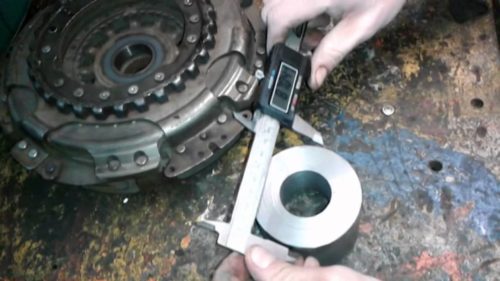

Следует отметить что под заменой сцепления подразумевается изношенная и вышедшая из строя корзина сцепления, диск, а также выжимной подшипник. Одновременно или в отдельно взятом случае могут выйти из строя главный и рабочий цилиндры, вилка, или же шланг сцепления. После замены сцепления или его отдельных деталей, скорее всего, потребуется регулировка сцепления.

Если предстоит замена корзины или диска сцепления, придется частично демонтировать коробку передач. Коробка при этом остается на своем месте, ее только сдвигают немного в сторону. В отдельных случаях (для удобства, осмотра и замены картера сцепления, сальника первичного вала, и.т.д.) коробку все-таки придется снимать полностью.

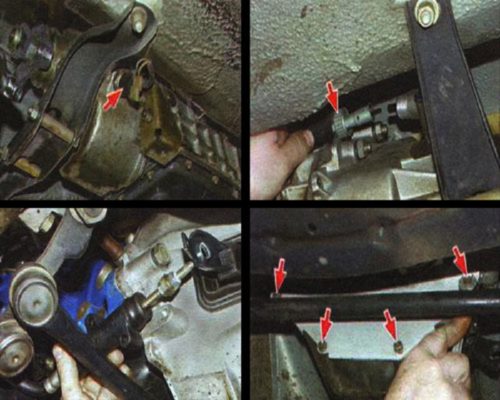

Для того чтобы снять неисправное сцепление, необходимо выполнить следующие подготовительные работы:

• Демонтировать стартер.
• Отсоединить рычаг переключения от коробки передач.
• Отсоединить карданный вал.


• Отсоединить рабочий цилиндр сцепления, а также гибкий вал спидометра от коробки передач.
• Снять клеммы или фишки с датчика, который включает освещение при включении задней передачи.
• Отсоединить выхлопную систему от коробки передач.

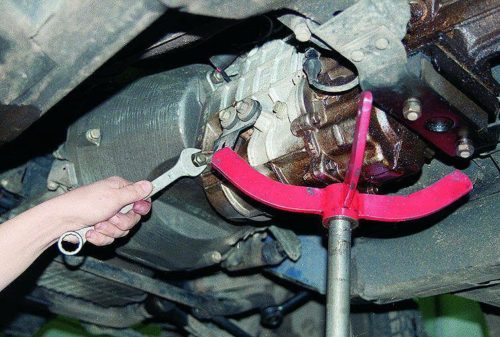

• Открутить болты, которыми коробка передач крепится к двигателю.
• Отсоединить заднюю подушку (траверзу), через которую КПП крепится к кузову.

После проведения вышеперечисленных манипуляций коробку передач аккуратно отводят в сторону на расстояние, достаточное для того чтобы первичный вал отсоединился от корзины, и аккуратно опереть ее на приемную трубу выхлопа автомобиля.

Чтобы снять коробку передач полностью, перед тем как откручивать болты, которыми КПП крепится к двигателю, отсоединяют от выпускного коллектора двигателя приемную трубу (штаны).

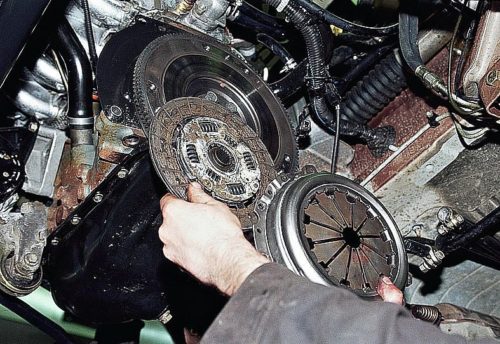

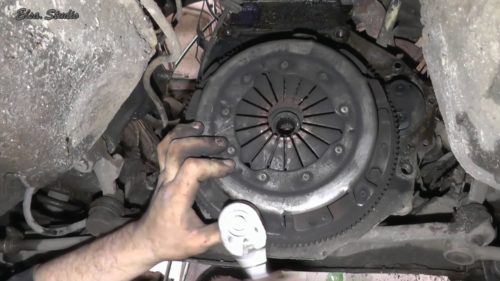

После того, как открывается доступ к корзине сцепления ВАЗ 2107, ее можно заменить или отремонтировать. Для этого откручиваем болты, которыми корзина прикреплена к маховику и демонтируем сцепление.

В процессе выполнения работ обязательно обращаем внимание на следующие моменты:

• При демонтаже стартера отсоединять от него провода не обязательно, нужно только снять клеммы с аккумулятора.

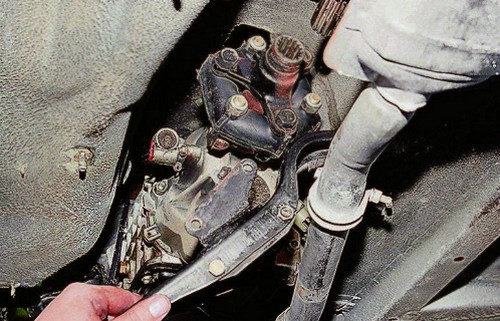

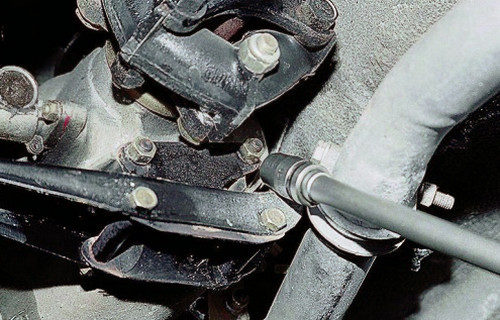

• Перед тем, как отсоединять кардан, на нем ставят метки относительно положения вилки шарнира относительно фланца шестерни главной передачи автомобиля.
• Демонтируя гибкий привод спидометра, его нельзя слишком сильно изгибать.
• Если корзину после ремонта предстоит установить обратно, перед ее демонтажем с помощью краски, мела, зубильца или кернера намечают положение агрегата относительно маховика. Это нужно для того чтобы установить корзину в то же положение.
• Для того чтобы кожух сцепления при демонтаже не деформировался, боты крепления необходимо откручивать равномерно, на 1-2 оборота.

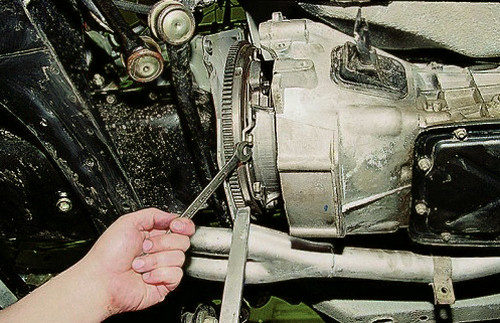

• Если при откручивании болтов, которыми крепится корзина сцепления, начинает прокручиваться маховик, для его фиксации можно использовать монтировку в качестве рычага.

• При сборке сцепления очень важно без ошибок установить диск. Большой выступ диска должен быть обращен к корзине.
Как понятно из всего вышесказанного, замена сцепления «семерки» – задача не слишком сложная и вполне осуществима своими силами. Более наглядно ознакомиться с процессом замены сцепления ВАЗ седьмой модели можно из видео:
