Автомобильное сцепление: устройство, принцип действия, классификация, виды, преимущества и недостатки

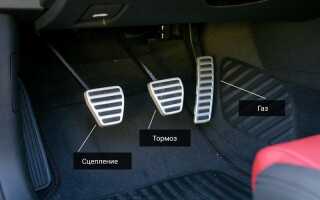

Владельцы автомобилей с МКПП, знают, что для качественной работы механической коробки передач нужно, чтобы безотказно функционировал еще один важный узел — сцепление. При поездках водители задействуют его постоянно, когда необходимо переключить передачу.

Что такое сцепление?

Сцеплением является один из компонентов автомобильной трансмиссии. Благодаря ему выполняется краткосрочное отсоединение работающего мотора от приводов трансмиссии. После переключения скорости сцепление плавно включает данную связку обратно в работу.

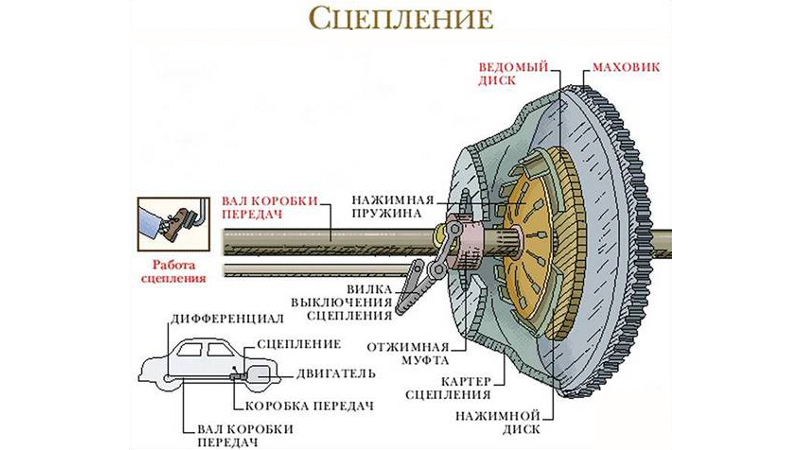

Где находится сцепление?

Схематическое место нахождения сцепления — пространство между силовым агрегатом и передаточной коробкой. Данный узел дает возможность избегать высоких силовых нагрузок на агрегаты трансмиссии и подавляет появляющиеся колебания.

Функции сцепления автомобиля

Муфта сцепления — один из самых нагруженных элементов трансмиссии. Ее основные функции следующие:

  • Плавно разъединяет и соединяет двигатель и КПП.
  • Передает крутящий момент без потерь.
  • Компенсирует нагрузки и вибрации от неравномерной работы мотора.
  • Снижает нагрузки на элементы силового агрегата и трансмиссии.

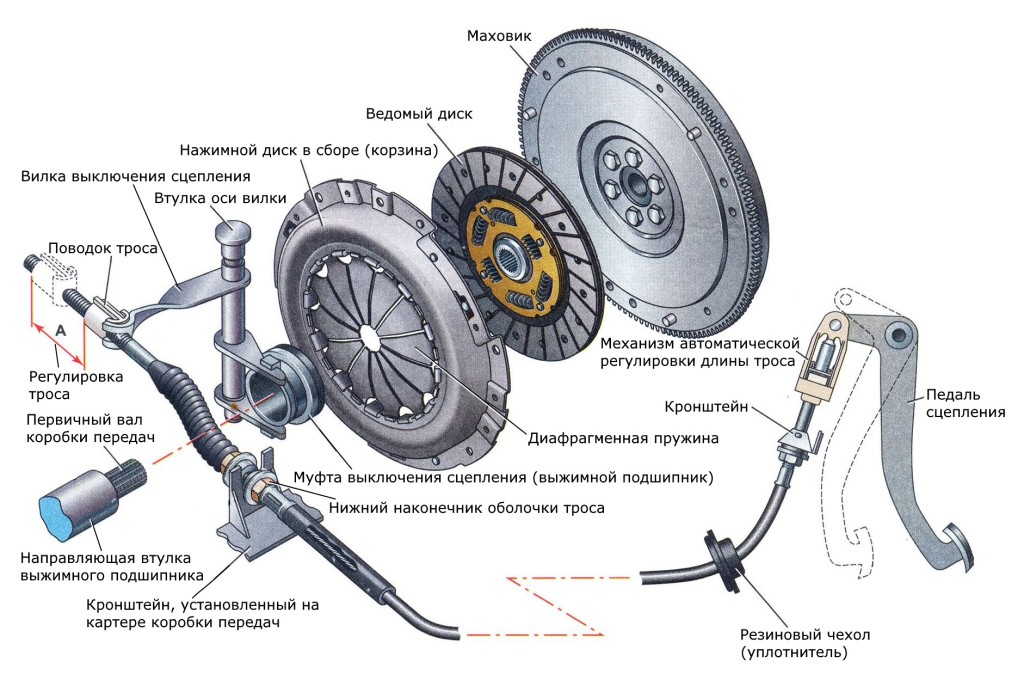

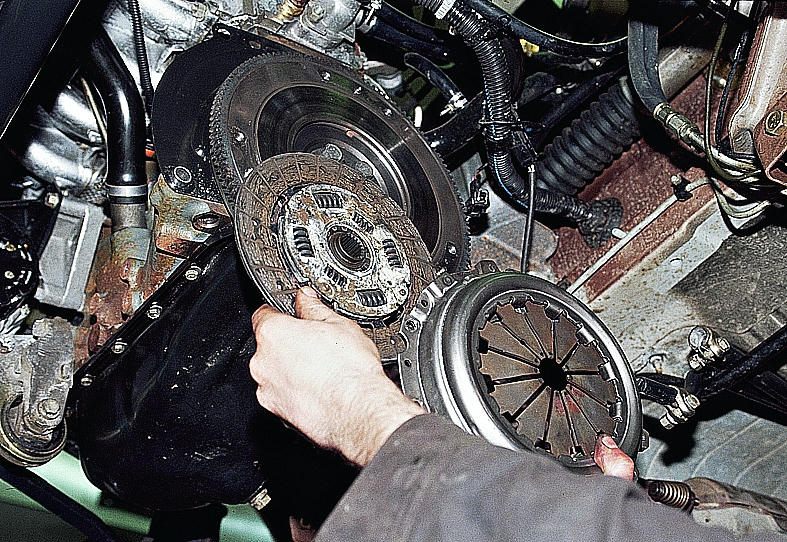

Компоненты муфты сцепления

В конструкцию стандартной муфты сцепления, используемой на большинстве авто с МКПП, входят такие основные элементы:

  • Вилка сцепления
  • Привод сцепления.
  • Выжимной подшипник сцепления.
  • Маховик мотора (ведущий диск).
  • Корзина сцепления (то есть нажимной диск).
  • Муфта выключения сцепления.
  • Ведомый диск сцепления.

На ведомом диске с обоих сторон стоят фрикционные накладки. Его функцией является передача крутящего момента с помощью силы трения. Демпфер крутильных колебаний, который встроен в корпус диска, сглаживает соединение с маховиком, а также гасит нагрузки и вибрации от неравномерности работы мотора.

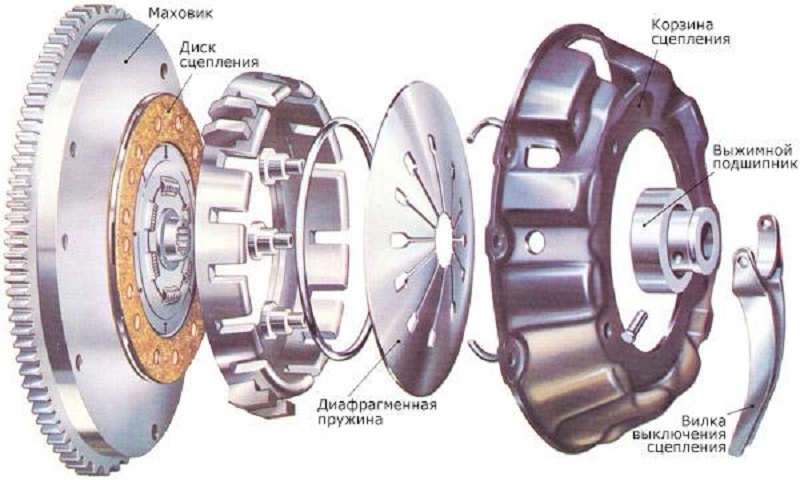

Диафрагменная пружина и нажимной диск, оказывают воздействие на ведомый диск, в сборе являют собой единый узел, который называется «корзиной сцепления». Что касается ведомого диска сцепления, то он находится между маховиком и корзиной, и соединяется с первичным валом КПП при помощи шлицев, по ним он может передвигаться.

Диафрагменная пружина корзины бывает или вытяжного, или нажимного принципа действия. Отличие основано на направлении приложения усилий от привода сцепления: от маховика или к маховику. Конструкция пружины вытяжного действия дает возможность применять корзину, толщина которой существенно меньше, что делает узел наиболее компактным.

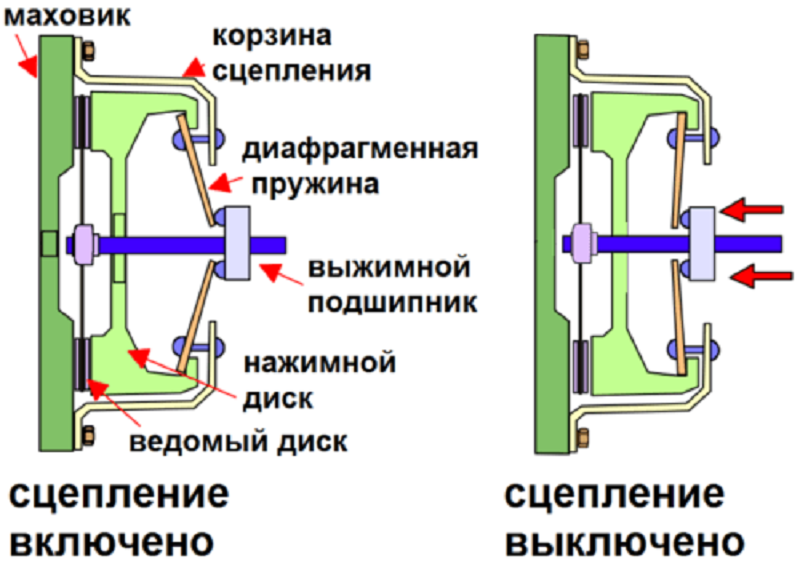

Принцип работы сцепления

Принцип действия сцепления основывается на жестком соединении маховика мотора и ведомого диска сцепления за счет появляющейся силы трения от усилий, создающихся диафрагменной пружиной. У сцепления есть два режима: «выключено» и «включено». Основное время работы маховик прижат к ведомому диску. Маховик передает крутящий момент ведомому диску, а он передает его посредством шлицевого соединения на первичный вал КПП.

Для выключения муфты автомобилист нажимает на педаль, соединенную с вилкой гидравлическим либо механическим приводом. Вилка передвигает выжимной подшипник, а он, нажимая на лепестки диафрагменной пружины, останавливает ее давление на нажимной диск, который освобождает ведомый. В данный момент мотор разъединен с трансмисией.

Когда нужная передача включена, автомобилист отпускает педаль сцепления, вилка перестает оказывать воздействие на выжимной подшипник, а он, в свою очередь, на пружину. Далее нажимной диск прижимает к маховику ведомый. Силовой агрегат соединен с трансмиссией.

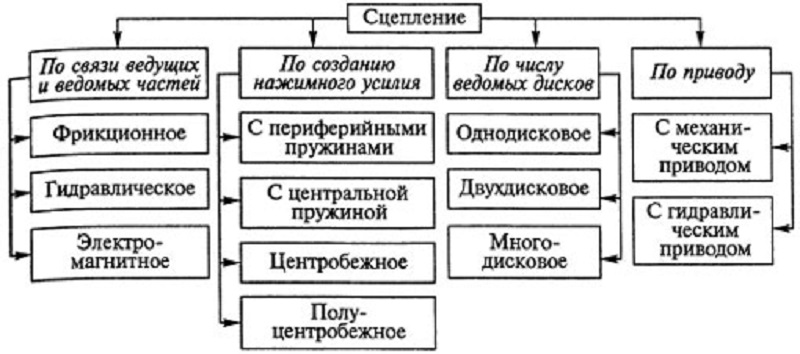

Разновидности сцепления

С момента возникновения автотранспортной и специализированной техники, оборудующейся ДВС, было придумано несколько вариантов данного узла. В основном они подразделяются на фрикционные и гидравлические. Также есть электромагнитные, однако по сути они являются разновидностью фрикционного типа. Рассмотрим их подробнее.

гидравлическое сцепление

В таком сцеплении между ведомым и ведущим дисками, которые имеют лопасти, циркулирует жидкость. От количества этой жидкости зависит скорость оборотов ведомого колеса. Если ее удалить полностью, ведомое колесо остановится. Такое сцепление существенно увеличивает плавность хода транспортного средства, однако усложняет его конструкцию.

электромагнитное сцепление

При появлении электромагнитного поля ведомая и ведущая части сцепления электромагнитного типа соединяются между собой либо непосредственно, либо через ферромагнитный порошок, теряющий подвижность под влиянием электромагнитного поля. Такие сцепления использовались на автомобилях, которые предназначены для инвалидов. В наше время электромагнитные сцепления не редко используются в климатических установках ТС.

фрикционное сцепление

Зачастую на автомобилях применяется именно данный тип сцепления. Крутящий момент во фрикционном сцеплении передается с помощью силы трения, которая возникает между прижатыми друг к другу ведомой и ведущей частями сцепления.

В транспорте можно встретить как однодисковые фрикционные сцепления, так и двухдисковые и многодисковые вариации, диски которых могут функционировать в жидкости (так называемое мокрое сцепление) и без нее (то есть сухое сцепление).

В общем фрикционные сцепления можно разделить на следующие критерии:

  • По типу привода (управления).
  • По типу трения.
  • По количеству ведомых дисков.
  • По количеству потоков передач вращения.

сухое сцепление

Принцип работы такого сцепления основывается на силе трения, которая возникает в условиях взаимодействия сухих поверхностей: ведомого, нажимного и ведущего дисков, что обеспечивает жесткую связь мотора и КПП. Сухое однодисковое сцепление является наиболее распространенным видом, который используется на автомобилях с МКПП.

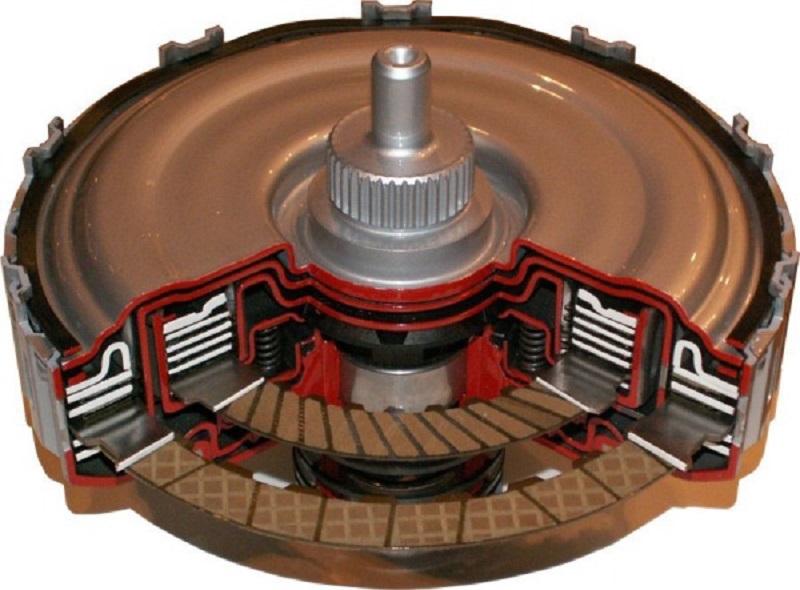

мокрое сцепление

Этот тип сцепления предполагает функционирование трущихся элементов в масляной ванне. В сравнении с сухим сцеплением, такая схема способна обеспечить более плавное соприкосновение дисков, узел охлаждается эффективнее благодаря циркуляции жидкости и передает на трансмиссию больший крутящий момент.

Мокрое сцепление, как правило, используется на современных роботизированных КПП с двойным сцеплением. Особенностью функционирования такого сцепления является то, что на нечетные и четные скорости коробки передач крутящий момент подается от разных ведомых дисков. Что касается привода сцепления, то здесь он гидравлический и управляется электроникой. Передачи переключаются при постоянной передаче момента на трансмиссию, не разрывая поток мощности. Такая конструкция является более сложной в производстве и дорогой.

по количеству потоков передач вращения

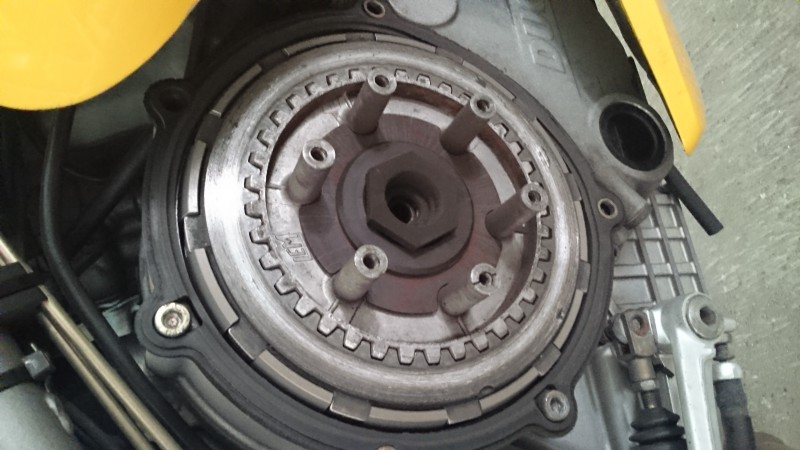

Сухое двойное сцепление

По данному показателю системы можно разделить на однопоточные и двухпоточные. Что касается однопоточных, то в первом случае вращение от ДВС передается лишь на один элемент. Двухпоточное сцепление достаточно часто применяется на спецтехнике. Их отличие от однопоточных заключается в том, что вращение передается на два вала, для этого в конструкцию входит два ведомых диска. Зачастую двухпоточный вариант сцепления применяется на тракторах. Что касается легкового транспорта, то данный тип нашел свое применение в автомобилях с роботизированной КПП.

по количеству ведомых дисков

Однодисковое устройство

Однодисковые элементы, как правило, монтируются на грузовые и легковые автомобили, где передающийся крутящий момент находится в пределах 0.7-0.8 кНм. Эксплуатация двохдисковых компонентов актуальна в автомобилях с высоким крутящим моментом. Что касается многодисковых систем, то они применяются в специализированных механизмах, например в автоматических коробках, предохранительных муфтах и т. д.

Многодисковое сцепление

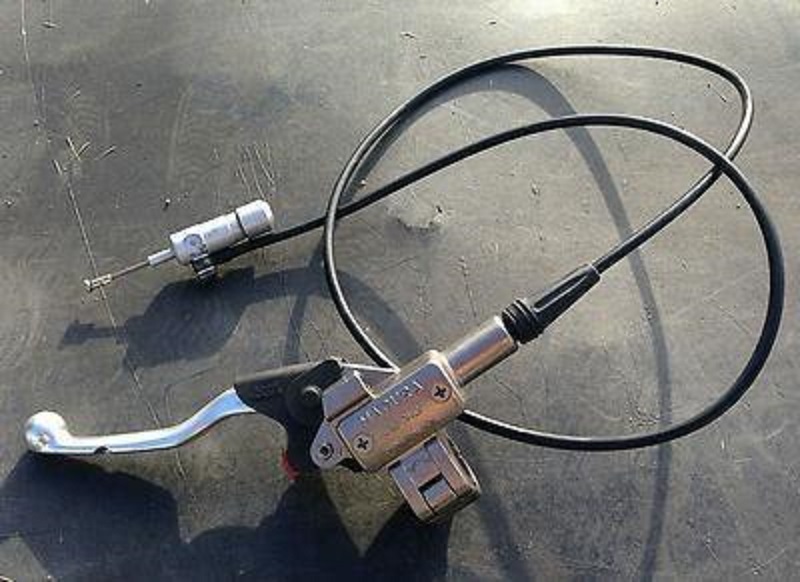

по типу управления

Для управления узлом используются такие типы приводов:

  • Гидравлический. В данном случае усилие передается через два цилиндры — главный и рабочий, которые соединены между собой заполненным жидкостью трубопроводом.
  • Механический. Усилие от педали передается на вилку подшипника с помощью системы троса и рычагов.
  • Электрический. Используется в системах, где управление сцеплением автоматическое. В данном случае воздействие на детали сцепления ведется через электромоторы с сервоприводами.
  • Комбинированный. Сочетает в себе сразу несколько из перечисленных выше типов, например, гидромеханический.
Ведомый диск сцепления

Требования, предъявляемые к сцеплению

Сцепление должно обеспечивать:

  • Плавное и беспроблемное включение, что дает возможность уменьшить уровень нагрузок на КПП и улучшить динамику.
  • Комфорт и удобство в плане управления.
  • Износостойкость поверхностей трущихся компонентов и длительный срок эксплуатации.
  • Нормальный отвод тепла, во избежание проблем с перегревом устройства.
  • Надежное включение в активированном положении, что уменьшает риск пробуксовки.
  • Полное выключение при деактивированном положении.
  • Оптимальный вес и габариты.
