Ремонт электропроводки автомобиля. Как прозвонить и определить неисправность электропроводки в машине?

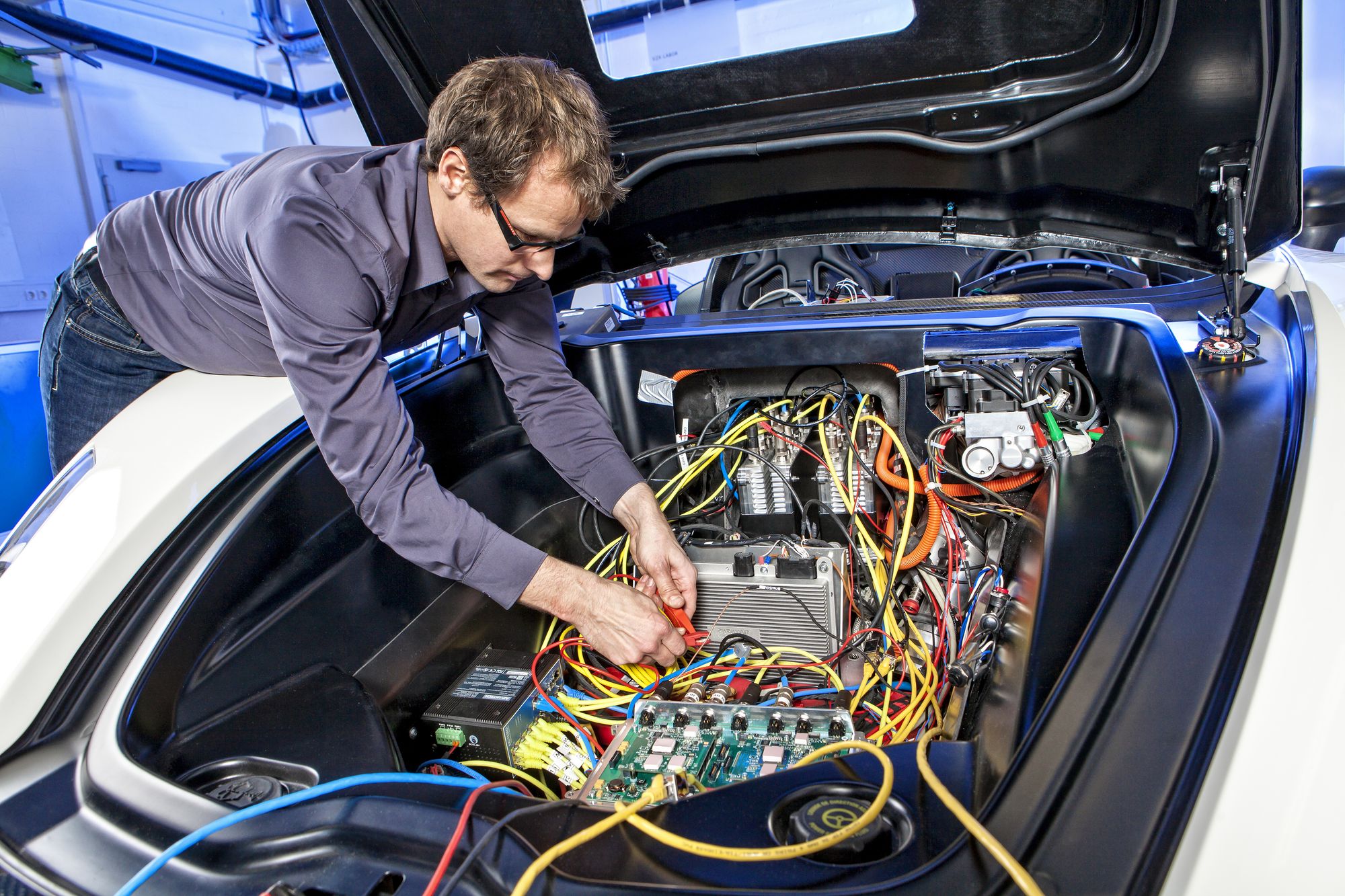

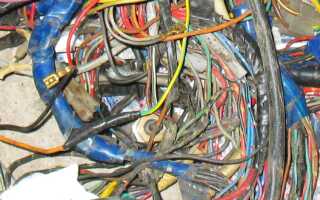

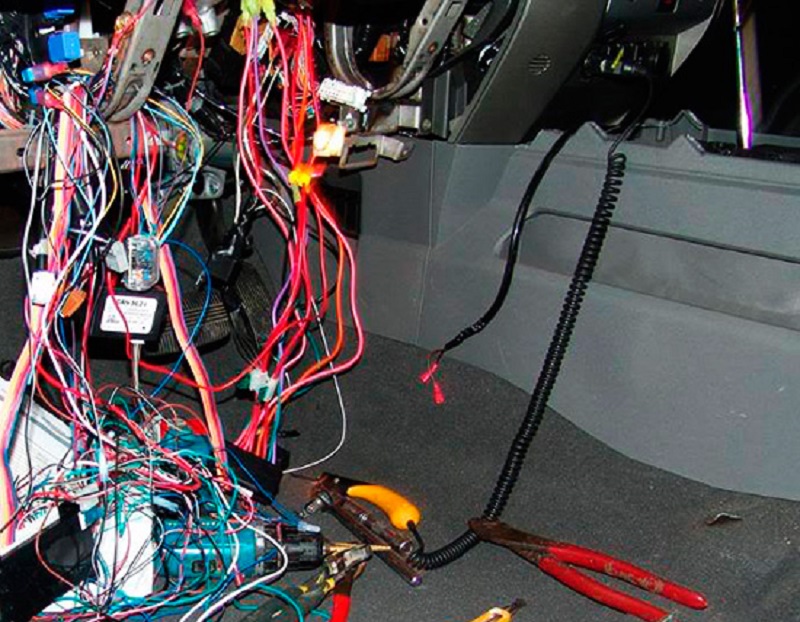

Далекому от автоиндустрии человеку трудно представить себе бесконечные жгуты проводов, которые скрыты под обшивкой автомобиля. Их метраж в современном авто исчисляется сотнями метров, а поиск неисправности становится целой проблемой, решить которую можно только при помощи специального диагностического оборудования. И если появляются трудности с эксплуатацией транспортного средства, автовладелец может своими руками определить причину отказа, либо найти узел, нестабильно функционирующий именно в результате выхода соединительных проводов из строя.

Провод для электропроводки автомобиля, требования к качеству провода

Принципом, на котором нужно основывать выбор кабеля, является обеспечение пожарной безопасности, поскольку в результате вполне прозаичных причин транспортное средство достаточно легко подвержено возгоранию. В любой проводке, в том числе и в автомобильной, есть два главных фактора риска: токовая перегрузка и короткое замыкание.

Кабель необходимо выбирать так, чтобы не допустить перегрева и токовой перегрузки при правильной установке, а изоляция провода должна защищать от возможного короткого замыкания, а также минимизировать последствия, если это произошло.

И главное: важно, чтобы кабель доставлял живительную энергию без существенных потерь. Автомобильный кабель необходимо выбирать, учитывая два главных аспекта: его физико-механические параметры и электрические характеристики.

Что касается электрических характеристик кабеля, то они отвечают за безопасность и потери электроэнергии. Два важных параметра — материал и диаметр жилы кабеля. Они обусловливают определенные показания сопротивления на метр длины. Чем меньше сопротивление, тем лучше: теряется меньше энергии по дороге от АКБ к месту назначения. Кроме того, кабель меньше нагревается.

Намного лучше применять провод с медной жилой, нежели с алюминиевой. Однако наиболее эффективными являются жилы из бескислородной меди. Их сопротивление еще меньше, однако такой кабель дороже. Если говорить о диаметре жилы, то его желательно выбирать побольше, но не перестарайтесь.

Физико-механические параметры относятся больше к изоляции, нежели к жиле. Изоляция отыгрывает важную роль: защищает кабель от короткого замыкания и оголения жилы. Поэтому важно, чтобы изоляция не плавилась, не дубела и не растрескивалась. Она должна иметь определенный запас прочности, чтобы не рваться в условиях малейшего трения/натяжения/качения. Не должна никоим образом вступать в реакции с различными изделиями химической промышленности, которые предназначены для «профилактики», «кормления» и «лечения» автомобиля.

В общем, ответственность изоляции — противостоять всевозможным химическим и физическим воздействиям, которым кабель подвергается. Кроме того, если возник пожар, изоляция не должна распространять огонь.

Схемы электропроводки автомобиля, где найти схему?

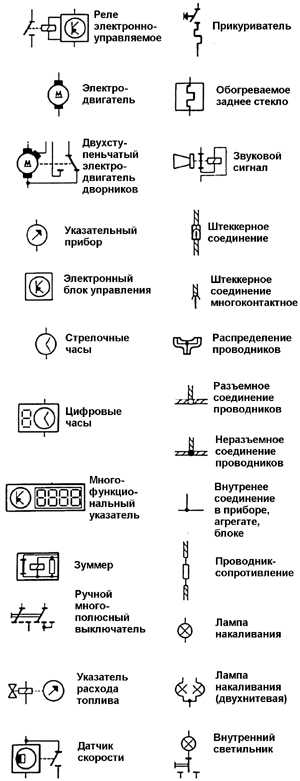

Условные обозначения на электрических схемах автомобилей

Электрическая схема автомобиля являет собой графическое изображение специальных пиктограмм и символов, которые имеют последовательное или параллельное соединение. При этом схема никогда не отображает действительное расположение данных элементов, а лишь указывает на их связь между собой. Так, человек, который в них разбирается, может с одного взгляда определить принцип действия электроприбора.

Фактически на всех электросхемах изображаются следующие группы элементов:

  • Источник питания — генератор или аккумулятор.
  • Проводники — провода, при помощи которых выполняется передача электроэнергии по цепи.
  • Потребители электроэнергии — все устройства или приборы, преобразующие электрический ток в иной вид энергии. К примеру, прикуриватель преобразует электроток в тепловую энергию.
  • Аппаратура управления — устройства, которые предназначены для размыкания или замыкания электроцепи и могут отсутствовать или присутствовать в схеме.

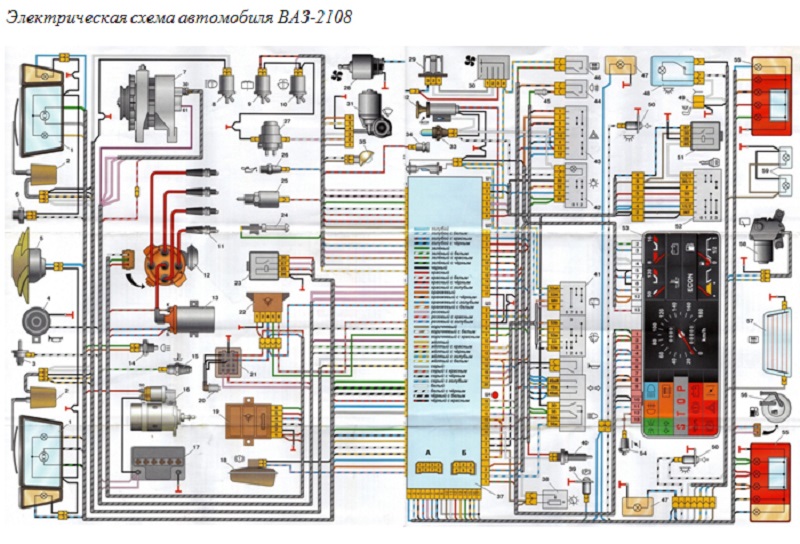

Электрическую схему определенной модели автомобиля можно без проблем найти в интернете. Представляем вашему вниманию несколько электросхем разных моделей семейства ВАЗ.

Электрическая схема ВАЗ 2106

Электросхема автомобилей ВАЗ 21011, 21013

Как искать неисправности в электропроводке автомобиля, подробно

Если какой-то исполнительный механизм или электрический прибор перестал функционировать, не стоит сразу менять его. Не исключено, что причина отказа скрывается в нарушении работоспособности электропроводки, а значит монтаж нового оборудования не решит проблему.

Любое заводское руководство к автомобилю рекомендует начать поиск причины поломки с прозвона электропроводов, которые соединяют этот механизм или прибор с другими элементами. Для этого вооружитесь мультиметром или сигнальной лампочкой на 12 В с соединительными проводами.

проверяем напряжение

Итак, если один из электронных элементов в автомобиле перестал работать, в первую очередь следует проверить напряжение электрической цепи, соединяющей его с иными устройствами. Для этого:

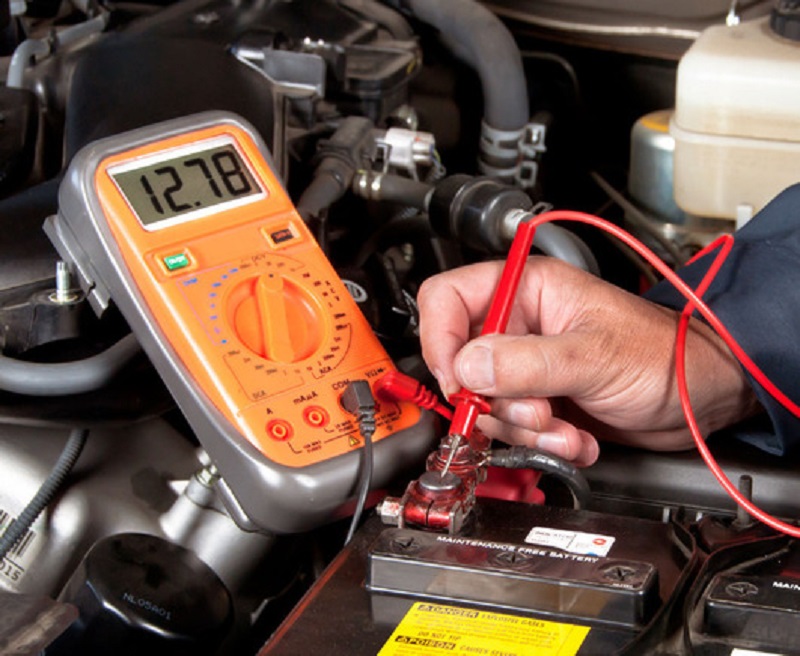

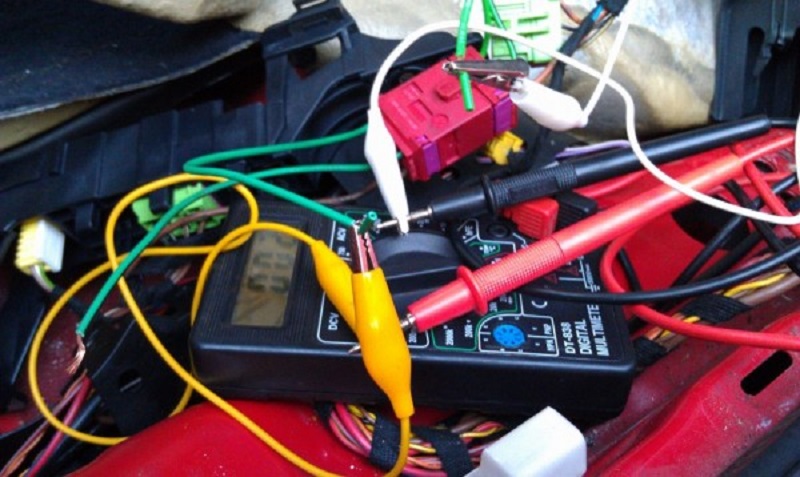

  • Включите на мультиметре режим вольтметра.
  • Подсоедините один из щупов устройства к отрицательной клемме АКБ (если проверяемый прибор расположен под капотом) либо к массе ТС, стараясь выбрать на кузове точку с хорошим контактом.
  • Подсоедините второй щуп к подающему кабелю в проверяемой цепи, заранее демонтировав его с клеммы прибора или устройства.
Проводка системы зажигания заслуживает наибольшего контроля

Если на мультиметре появится значение, значит провод исправен и напряжение в нем присутствует. Проделайте операцию с прочими проводами, и когда обнаружите точку, где напряжение отсутствует, можно сделать вывод, что источник поломки находится в данном отрезке.

Важно! В некоторых электроцепях автомобиля напряжение присутствует лишь тогда, когда ключ в замке зажигания стоит в определенном положении.

ищем короткое замыкание

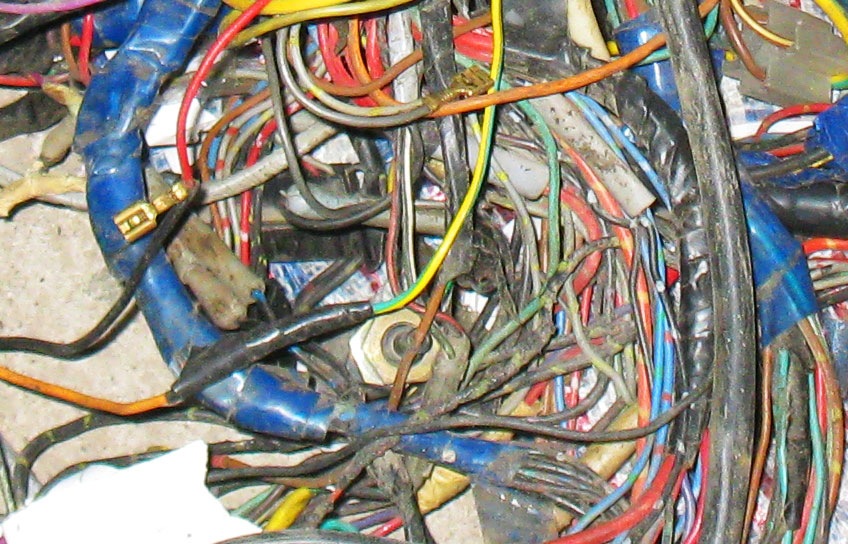

Лучше не доводить провода в автомобиле до такого состояния

Эта процедура характеризуется полным отсутствием напряжения в цепи.

  • Нужно извлечь плавкий предохранитель, который отвечает за проверяемую цепь.
  • Переведите мультиметр в режим омметра.
  • Подсоедините один из щупов к клеммам предохранителя в момент, когда остальное оборудование и приборы данной цепи обесточены.
  • Далее пошевелите провод — если при этом на мониторе будут появляться значения, то провод закорачивает.

Зачастую такое происходит с проводами в тех местах, где протерлась изоляция.

проверяем качество заземления

Так как подавляющее большинство ТС имеют однопроводную схему электропроводки, а все электрооборудование получает «-» через металлический корпус автомобиля, качество заземления механизмов и приборов отыгрывает решающую роль. Однако в ходе эксплуатации элементы корпуса:

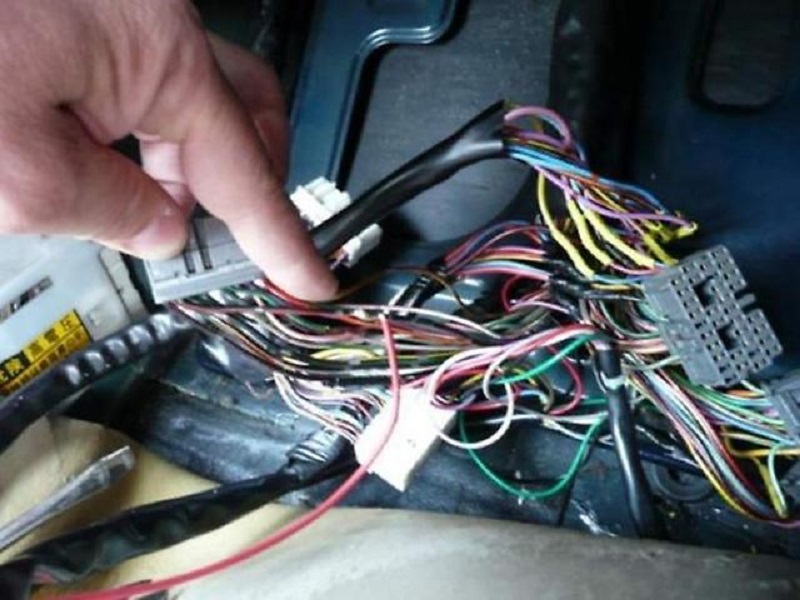

Такие контакты в первую очередь попадают под подозрение
  • Разбалтываются.
  • Окисляются.
  • Ржавеют.

Поэтому у подключенного к корпусу электрооборудования теряется электрический контакт и они начинают функционировать с перебоями. Чтобы проверить их исправность, проверьте надежность заземления:

  • Отсоедините АКБ и подключите один провод мультиметра к массе ТС.
  • Второй провод подсоедините к точке заземления либо к проверяемому соединению.
  • Если на экране появятся значения, нужно сверить их с заводскими. Если они близки, то заземление в порядке.

проверяем целостность цепи

Порядок действий:

С таким контактом электрическое оборудование не будет работать
  • Отключаем напряжение от цепи, отключив клемму на аккумулятор или вытащив плавкий предохранитель.
  • Проверяем электроцепь на целостность, подсоединив ее концы к щупам мультиметра.
  • Далее присоединяем один щуп к массе ТС.
  • Если на мониторе появятся значения, разрывы в цепи отсутствуют.
  • Если монитор остается статичным, это говорит о разрыве в электроцепи.

Набор для ремонта электропроводки автомобиля

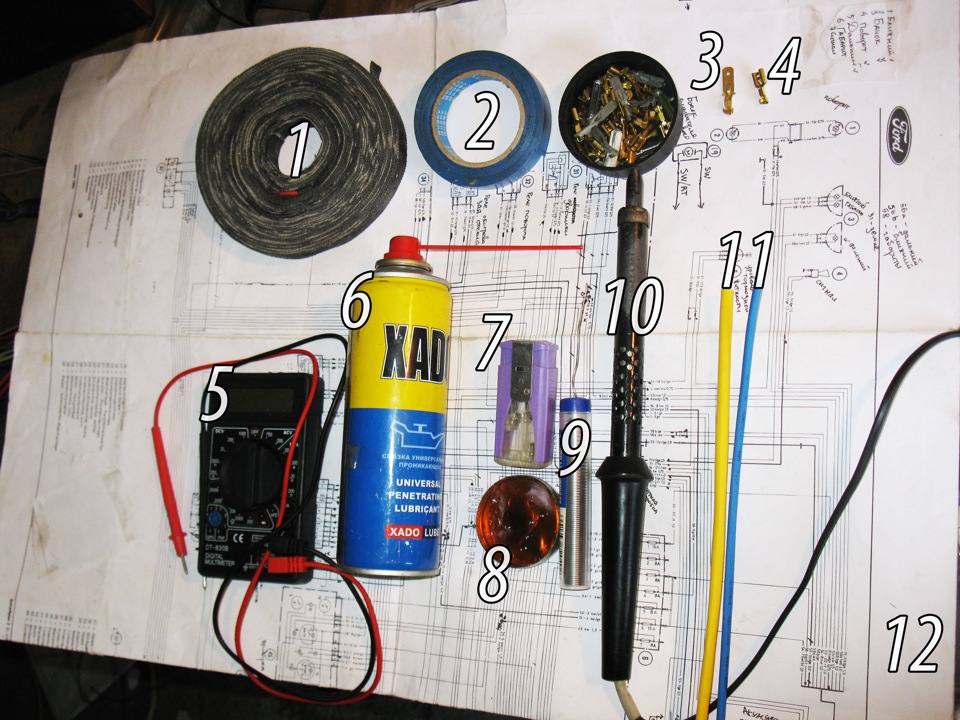

Итак, для ремонта электропроводки потребуется:

  1. Тканевая изолента: водонепроницаемая, термостойкая.
  2. Обычная изолента.
  3. Разъем «папа-мама».
  4. Мультиметр, тестер.
  5. Паяльник.
  6. Припой.
  7. Канифоль.
  8. Зажигалка.
  9. Масло WD-40.
  10. Термоусадочная трубка (термокембрик).
  11. Контролька.
  12. Схема электропроводки.
  13. Бумажки.
  14. Скотч.
  15. Ручка.

Как все это использовать?

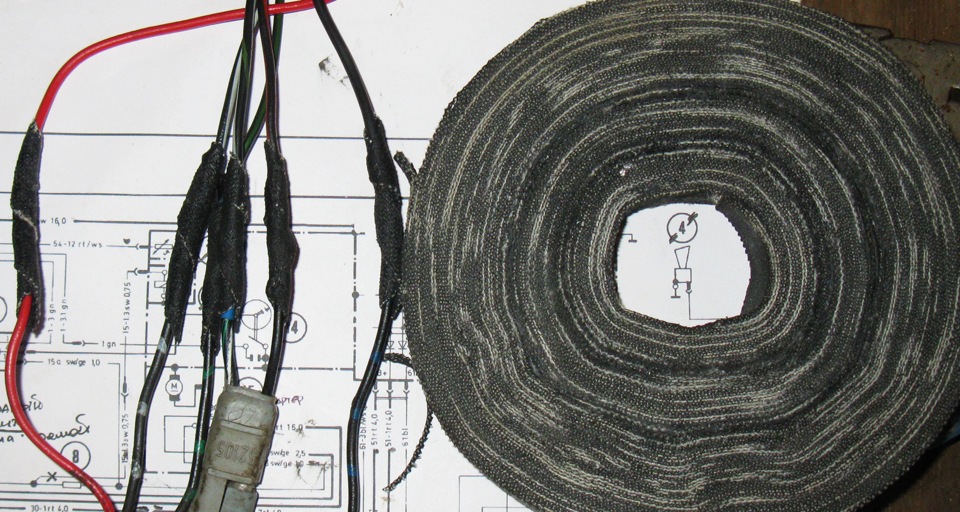

1. Тканевая изолента: водонепроницаемая, термостойкая. Применяется для поврежденной изоляции на проводе. Очень хорошо клеится. Надежно защищает от нагревания и влаги. Имеет большую толщину.

2. Обычная изолента. Применяется для соединения проводки в шлейфы.

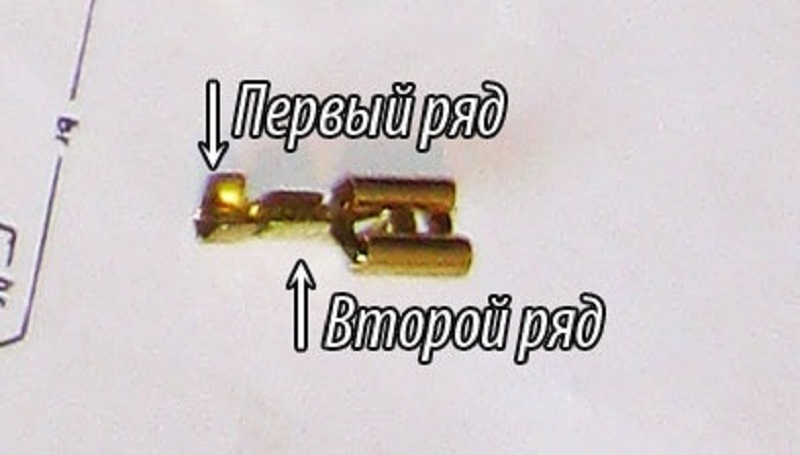

3. Разъем «папа-мама». Необходимо оголить провод на три миллиметра и обжать разъемом при помощи плоскогубцев. На разъеме есть два ряда усиков, вначале одним усиком первого ряда прижмите провод за обмотку. Затем зажмите второй ряд усиков, прижмите оголенный провод и дожмите второй усик с первого ряда.

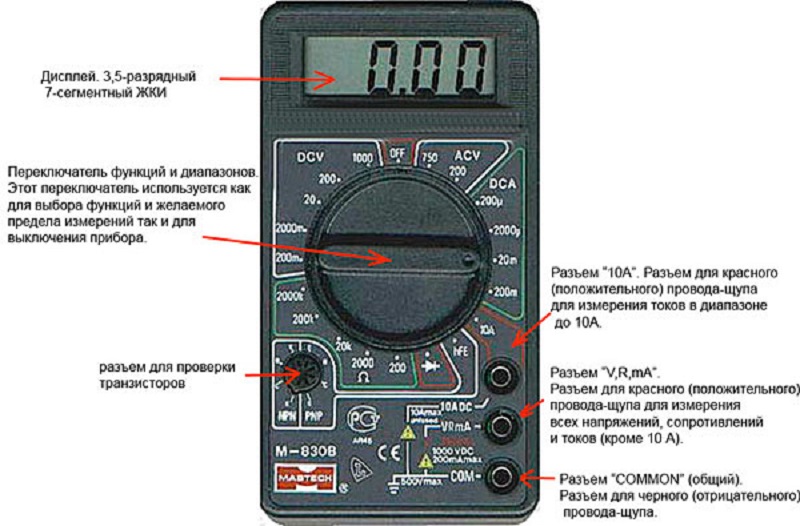

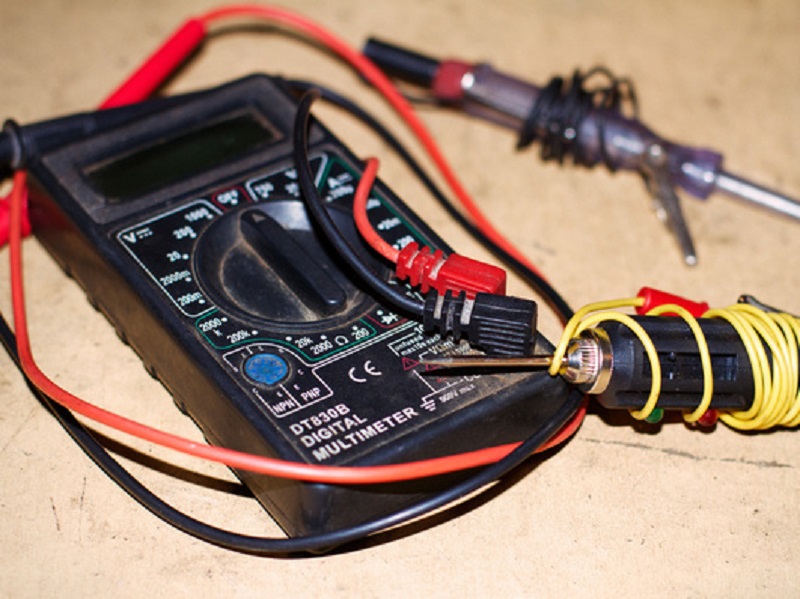

4. Мультиметр, тестер. Он являет собой универсальное устройство, которое одновременно объединяет вольтметр, амперметр и омметр. Вольтметр отвечает за измерение напряжения в бортовой цепи, амперметр измеряет силу тока, а омметр определяет сопротивление.

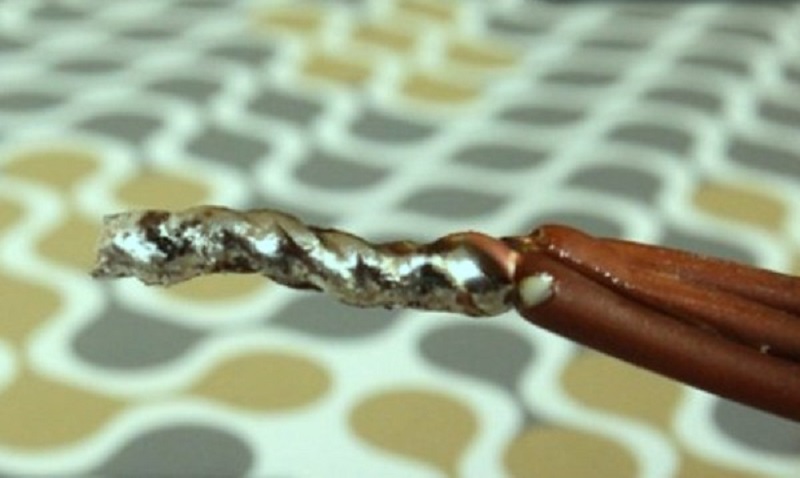

5. 6. 7. Паяльник, припой, канифоль. Нужны для спаивания места разрыва проводов. Иначе места разрыва будут окисляться и хуже проводить электричество.

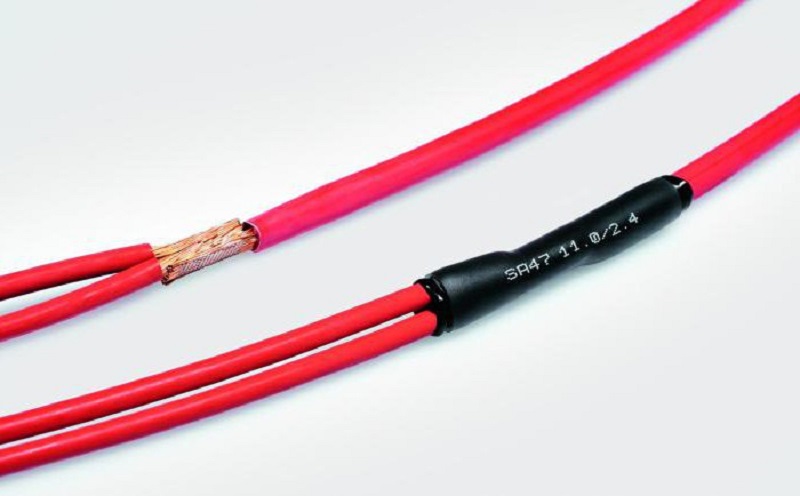

10. Термоусадочная трубка (термокембрик). Применяется для изолирования места спайки. Ее нужно натянуть на провод и нагреть зажигалкой, в результате трубка будет сужаться, тем самым изолируя участок спайки от грязи, воздуха и влаги. Там, где сложно натянуть кембрик, воспользуйтесь WD-40 (осторожно, огнеопасно).

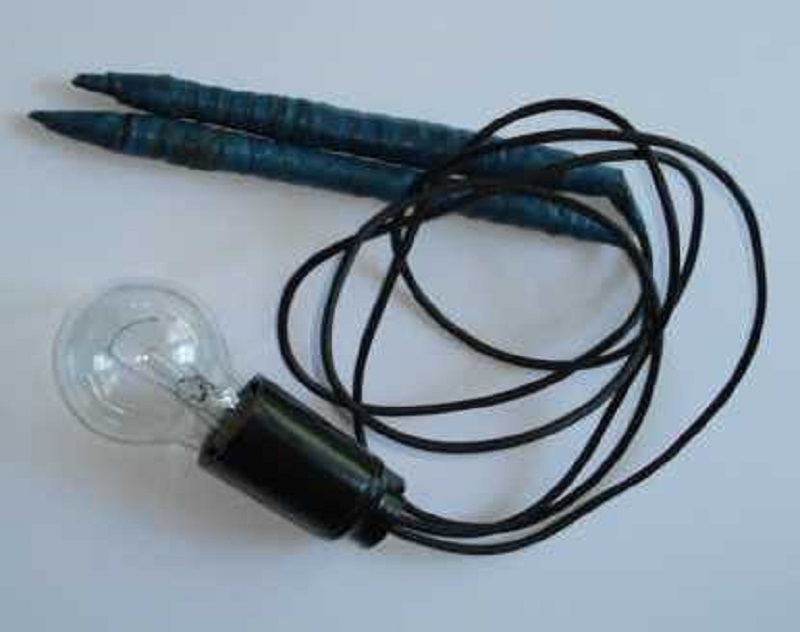

11. Контролька. Возьмите одноконтурную лампу на 12 Вольт. Подсоедините два провода. Один киньте на корпус ТС, а на конец второго подсоедините иглу. Теперь тыкайте иглой в провода, если лампа загорается, значит ток течет в проводе. Аккумуляторная батарея в данный момент должна быть подсоединена. Данным способом удобно искать обрыв в проводе или пропавший контакт.

12. Схема электропроводки. Нужна, чтобы знать какой провод куда подсоединять.

13. 14. 15. Бумажки, скотч, ручка. Нужны, чтобы помечать приборы и провода в ходе работы с электропроводкой.

Как правильно соединить провода в автомобиле

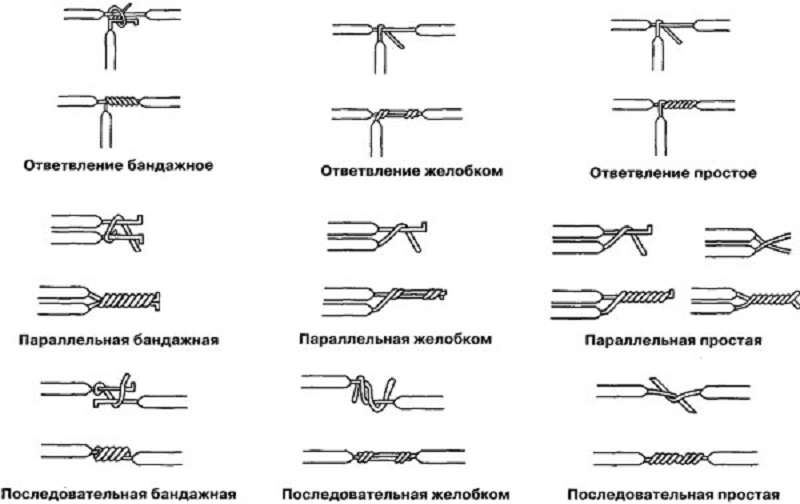

Существует несколько вариаций соединения проводов в автомобиле. Наиболее распространенный и наименее надежный — скрутка проводов. Для этого два конца проводов просто скручиваются между собой, а оголенные провода изолируются при помощи изоленты.

Однако желательно применять более надежные способы соединения, например, опрессовку. Для этого понадобится соединительная гильза требуемого диаметра и пресс- клещи. Опрессовка выполняется таким образом:

  • Вначале с проводки снимается изоляция.
  • Затем провода скручиваются и помещаются внутрь гильзы.
  • Далее все обжимается с помощью пресс-клещей.
  • Соединение изолируется.

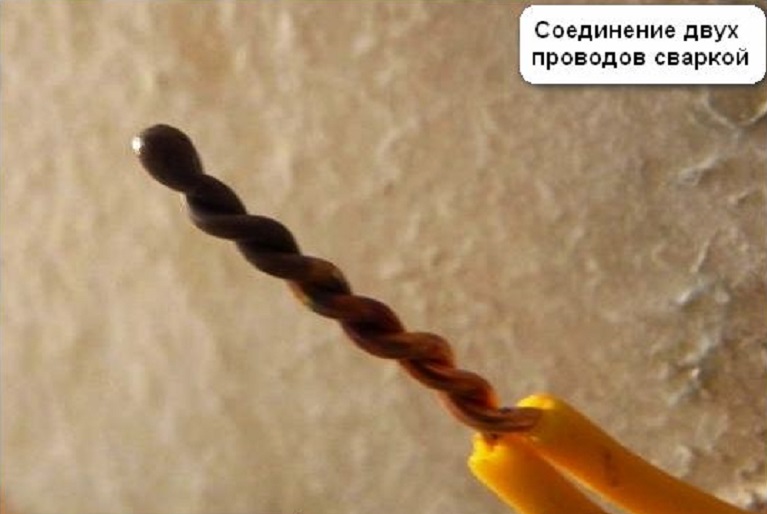

Еще одним вариантом является сварка — считается профессиональным, так как для его реализации понадобится сварочный аппарат. Такой метод тоже считается надежным. Если сварочный аппарат отсутствует, можете прибегнуть к пайке. Однако для этого потребуется паяльник с расходными материалами.

Процедура пайки выполняется так:

  • Снимите с проводника изоляционный слой.
  • Далее с помощью наждачки зачистите жилу проводника.
  • Определитесь с типом соединения жил.
  • Поднесите припой к жалу паяльника и прогрейте скрутку так, чтобы припой затекал в нее.
  • Когда пайка затвердеет, промойте данное место с помощью спирта.
  • Затем соединение изолируется.
