Замена датчика распредвала, как это сделать в автомобиле своими руками

Все современные автомобили оборудованы таким нужным элементом, как датчик распредвала. Его главная задача — подача команды для впрыска топлива в цилиндры. Когда датчик неисправен, необходимо в обязательном порядке определить причину его выхода из строя и заменить его. Об этом далее в статье.

Что такое ДПРВ, назначение датчика распредвала

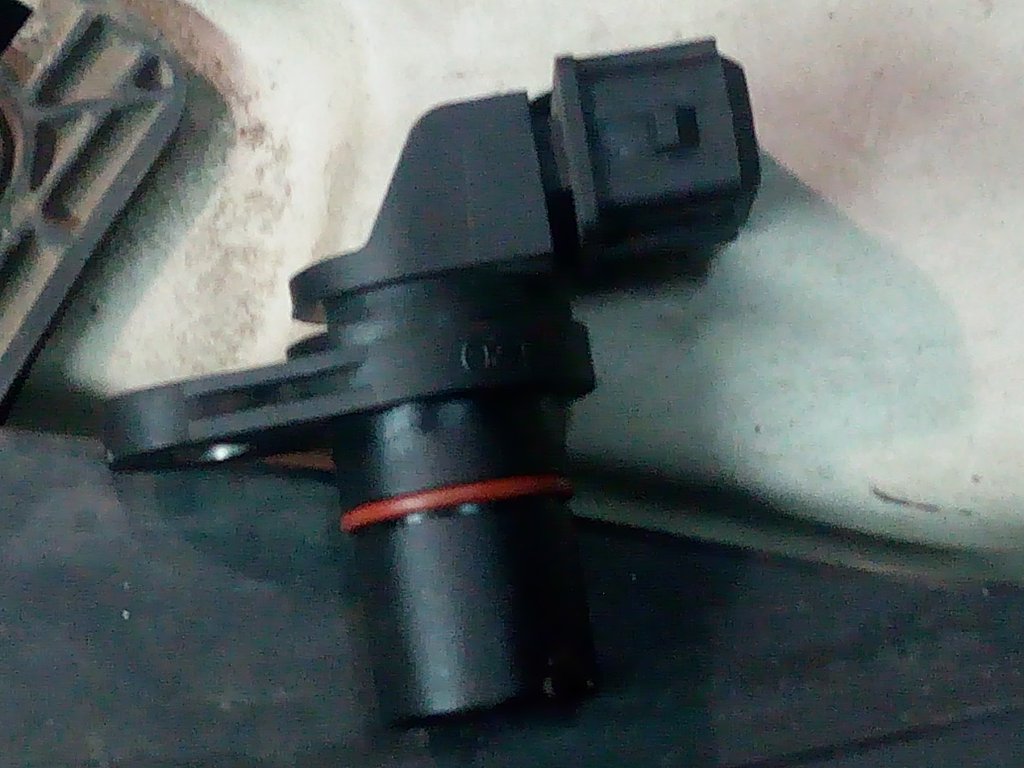

Датчик распредвала — устройство, обеспечивающее нормальное функционирование силового агрегата. ДПРВ определяет угловое положение газораспределительного механизма согласно положению коленчатого вала. Затем сведения с датчика идут в систему управления мотором для управления зажиганием и впрыском.

Где находится датчик распредвала

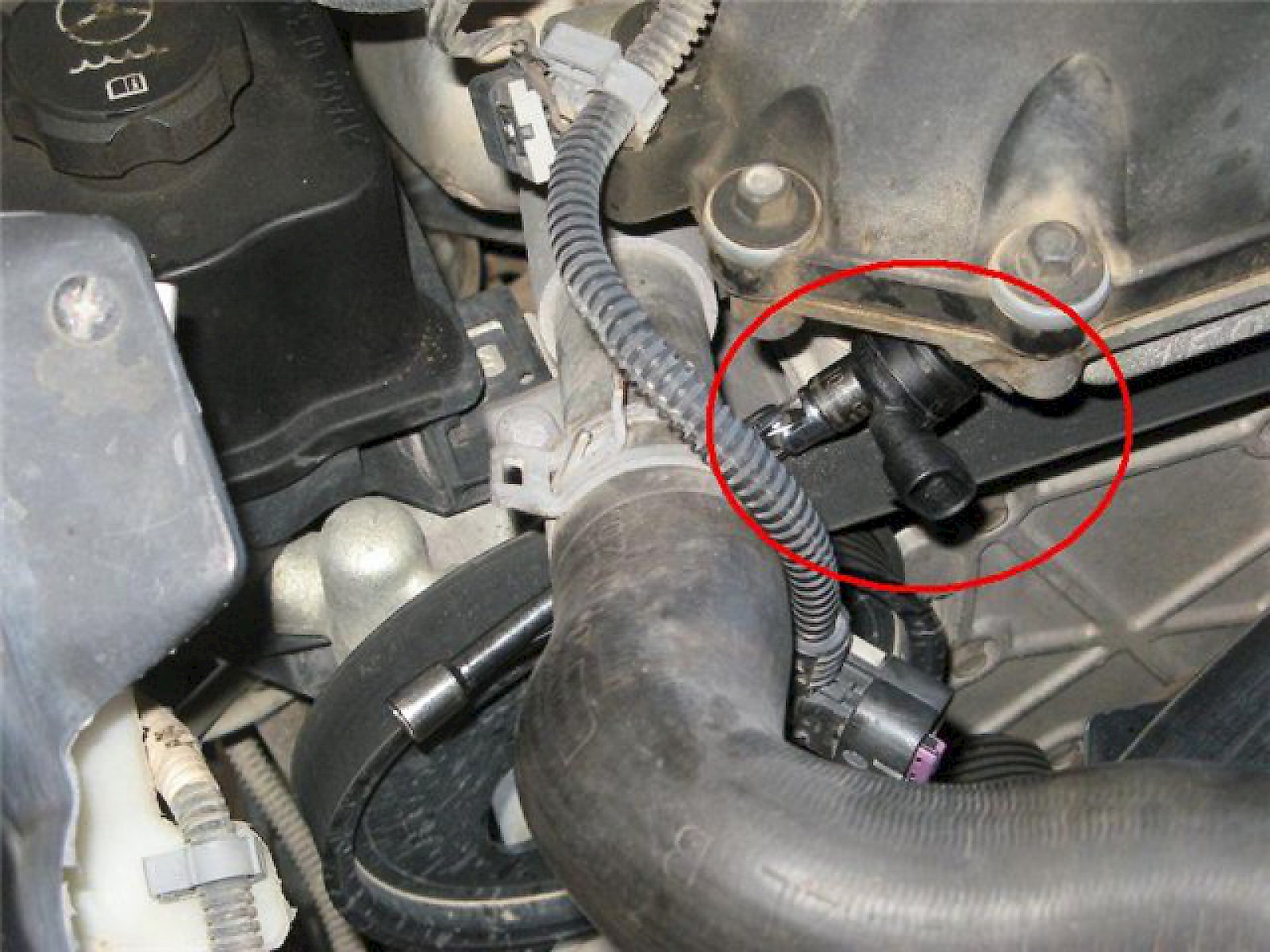

Расположен ДПРВ со стороны шкивов гидроусилителя и помпы. Ось датчика всегда отвечает направлению оси распределительного вала.

Принцип действия ДПРВ

Принцип работы ДПРВ основан на эффекте Холла, из-за чего специалисты называют его датчиком Холла или датчиком фаз. В самом датчике находится магнит, создающий специальное магнитное поле. Штырь (репер или металлический зубчик), расположенный на задающем диске, замыкает магнитный зазор, в результате чего в магнитном поле происходят определенные изменения.

Блок управления мотором, получив от датчика сигнал, получает сведения о положении поршня 1-го цилиндра. Затем система управления задает зажигание топливной смеси и впрыск топлива в соответствии с порядком работы цилиндров силового агрегата. Если ДПРВ вышел из строя, следует как можно быстрее заменить его для нормального функционирования транспортного средства и уменьшения топливного расхода.

Факторы, воздействующие на работоспособность датчика распредвала

Работоспособность датчика фаз напрямую зависит от режима температур. Перегрев может вывести его из строя. ДПРВ также не будет функционировать по причине выхода из строя проводов, по которым он получает и передает сигнал, поломки репера. Немаловажную роль играют загрязнения или повреждения самого датчика. Кроме того, при тяжелых эксплуатационных условиях (перевозка грузов, езда по бездорожью) датчик может сместиться либо может произойти короткое замыкание. Очень важно систематически выполнять диагностику датчика и менять его каждые 4-5 лет, во избежание неожиданной поломки в самое неподходящее время.

Признаки неисправности ДПРВ

К основным признакам неисправности датчика распредвала относятся:

  • Не запускается двигатель.
  • Высокий топливный расход.
  • Детонация в двигателе при динамических нагрузках.
  • Прогретый силовой агрегат нестабильно функционирует на холостых оборотах.
  • Число оборотов самостоятельно уменьшается либо увеличивается.
  • Ухудшение динамики при езде.
  • Загорание сигнала «check engine».

Причины неисправности датчика распредвала

Основные причины выхода ДПРВ из строя:

  • Перегрев мотора.
  • Короткое замыкание внутри датчика.
  • Смещение установки ДПРВ.
  • Поломка диска с реперами.

Проверка датчика распредвала

Перед проверкой ДПРВ тестером визуально осмотрите зубчатый ротор и корпус датчика на наличие металлической стружки или повреждений. Это также может стать причиной его поломки. Перед началом проверки обязательно отключите зажигание. Затем начинайте отсоединять провода от устройства.

Инструменты для диагностики

Для проверки ДПРВ потребуется:

  • Мультиметр/тестер.
  • Отвертка.
  • Плоскогубцы.

Мультиметр/тестер поможет провести детальную проверку датчика. Он покажет, в чем заключается неисправность: в проводке или самом датчике.

Схема диагностики

Перед проверкой датчика необходимо изучить разъем, на котором находятся: минусовый и плюсовой контакты, а также контакт для передачи сигнала.

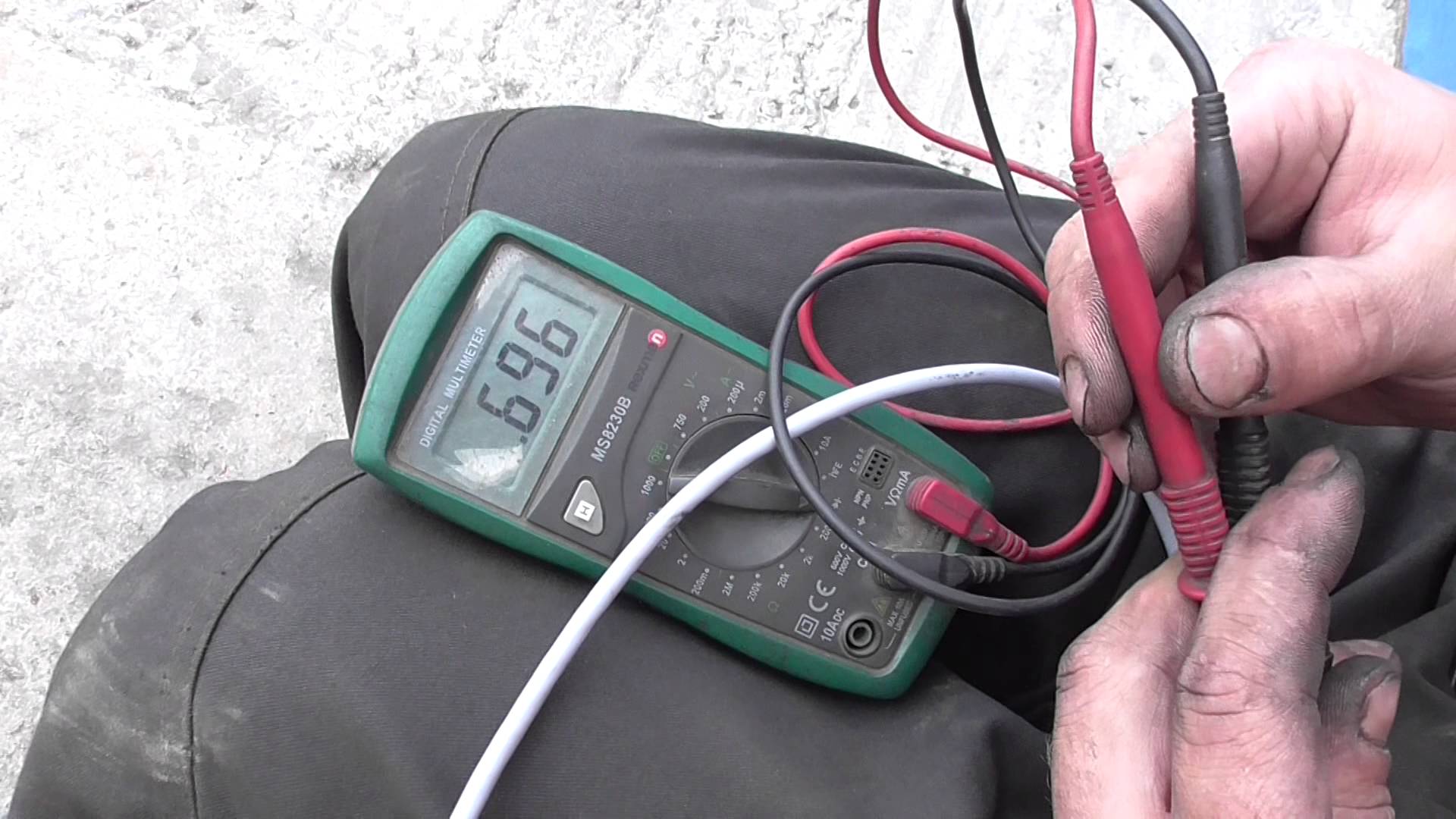

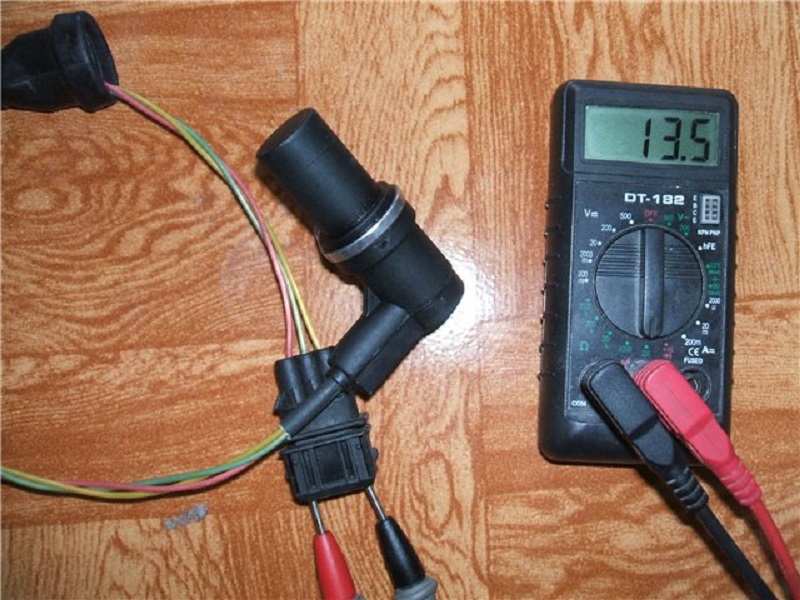

  1. Включаем зажигание и проверяем ДПРВ мультиметром. Массу тестера подсоединяем к массе мотора. Важно, чтобы замер соответствовал значением напряжения на клеммах аккумулятора. Если значения не совпадают, значит вышла из строя цепь питания датчика.
  2. Затем аналогичным способом замерьте напряжение на массе датчика. Оно должно быть нулевым.
  3. Подсоединяем минусовой и плюсовой провода ДПРВ. Средний контакт подсоединяем через тестер. Так, один провод мультиметра подсоединяется к сигнальному выводу датчика, а второй запитывается на вход системы управления.
  4. Затем крутим стартером двигатель. Если ДПРВ нормально функционирует, он покажет напряжение 0.4-5 Вольт. Если же значения будут другими, замените датчик.

Если проверка показала, что датчик вышел из строя, не стоит тянуть с его заменой. Хотя мотор без него будет работать, он будет работать в аварийном режиме, а топливный расход повысится в разы, поскольку горючее в таком случае будет подаваться одновременно на все цилиндры.

Когда нужно менять датчик распредвала

ДПРВ необходимо менять каждые сто тыс. км. пробега даже если датчик еще работает. Это обусловлено тем, что он не переносит перегрева, а ему приходится постоянно работать с переменой температурного режима. При покупке нового датчика обращайте внимание на рекомендации профессионалов и используйте параметры, указанные производителем.

Замена датчика распредвала

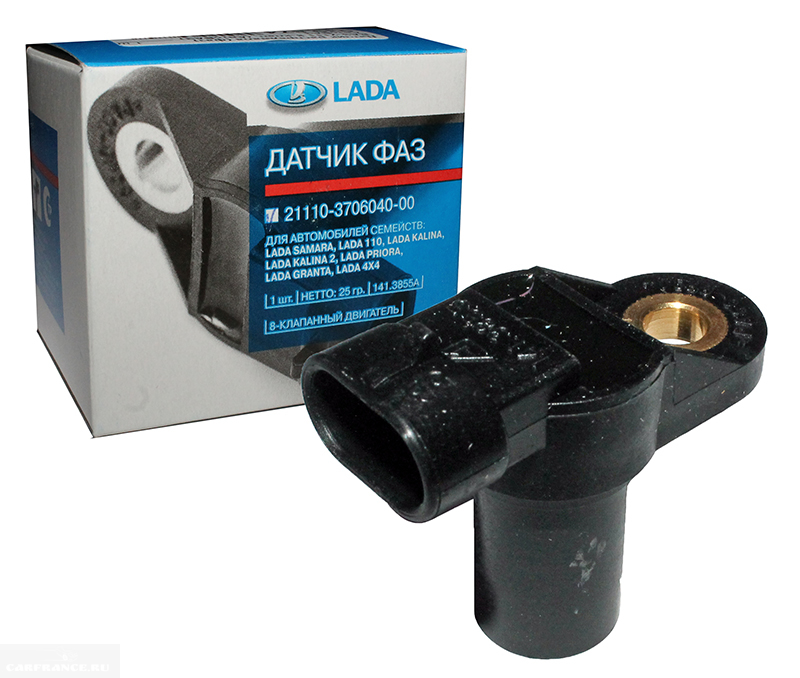

Замена ДПРВ — занятие несложное. Приведем пример замены датчика на автомобилях семейства ВАЗ. Из инструментов вам понадобится только ключ на «10».

Замена ДПРВ на двигателях серии 21124 и 2112

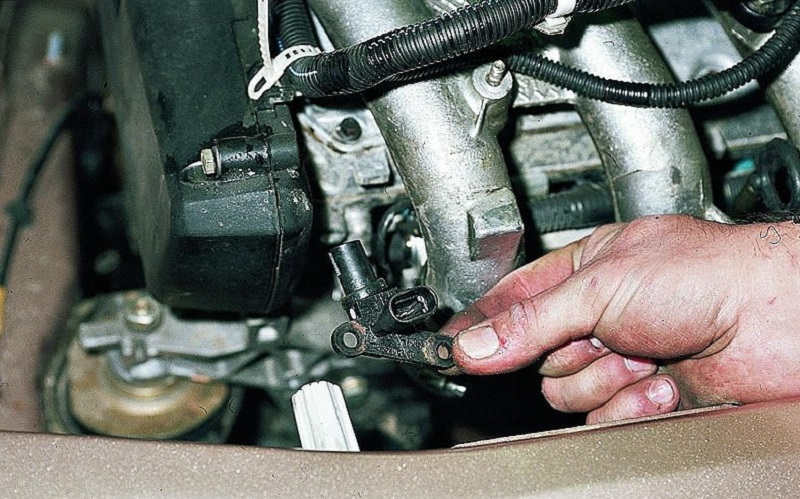

На этих ДВС датчик находится на торце, внутри задней крышки ремня привода механизма газораспределения. Чтобы заменить датчик распредвала на автомобилях ВАЗ 2110 и 2112, необходимо всего лишь открутить два болта ключом на «10» и вынуть его из крышки.

Замена ДПРВ на двигателях серии 21114 и 2111

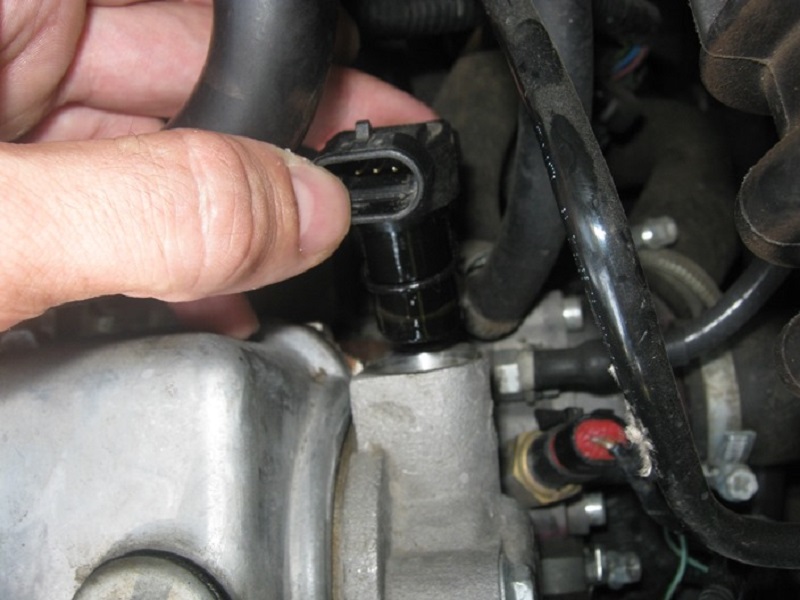

На моторах этой серии датчик фаз находится внутри крышки распределительного вала, сзади. На ВАЗ 2115 замена датчика распредвала выполняется в следующем порядке:

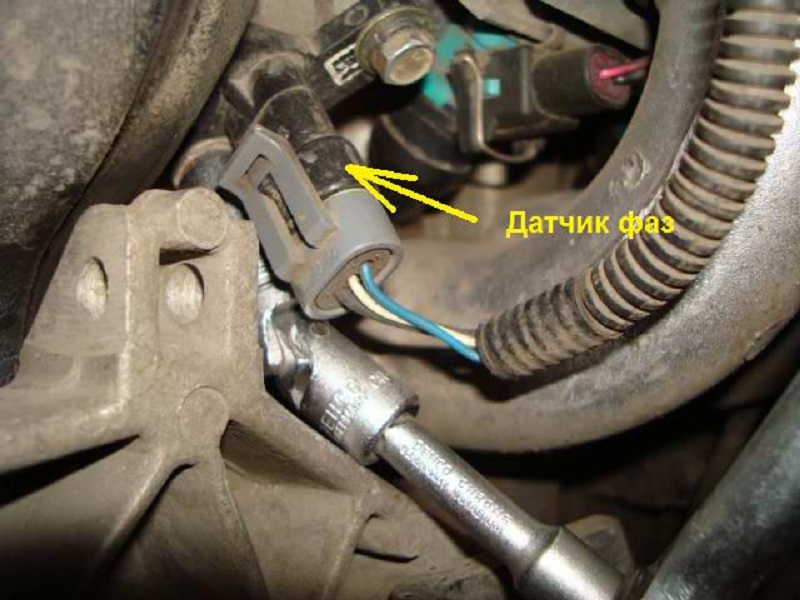

  • Выключите зажигание и разъедините колодку проводов, отжав пластиковый фиксатор на его корпусе.

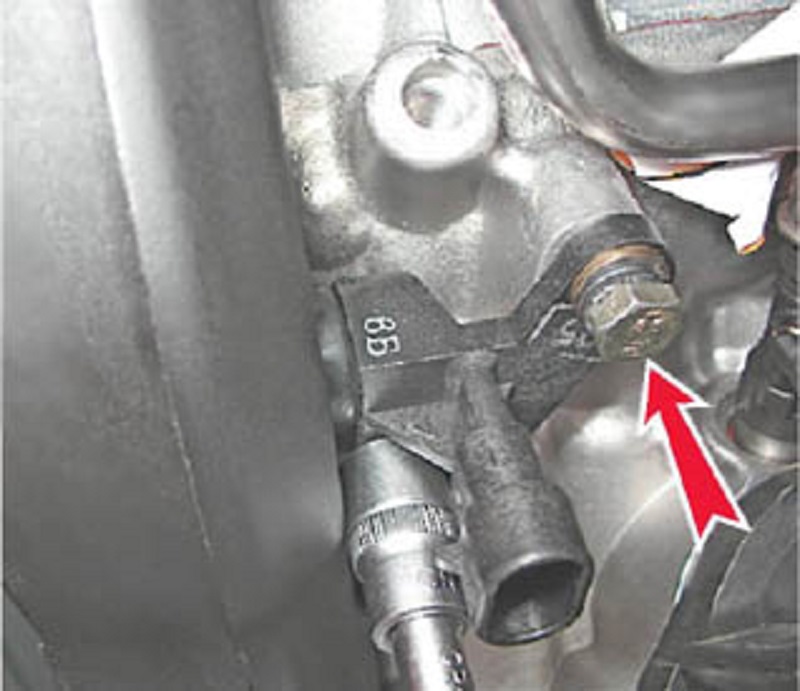

  • Ключом на «10» открутите болт.
  • Извлекаем датчик.

Советы профи

Если после замены датчика вы не сбросите ошибки в ЭБУ, мотор начнет функционировать в нормальном режиме лишь после второго запуска. Что касается сигнала неисправности «CHECK», то он пропадет сам по себе.
